一种大米自动装袋装置.pdf

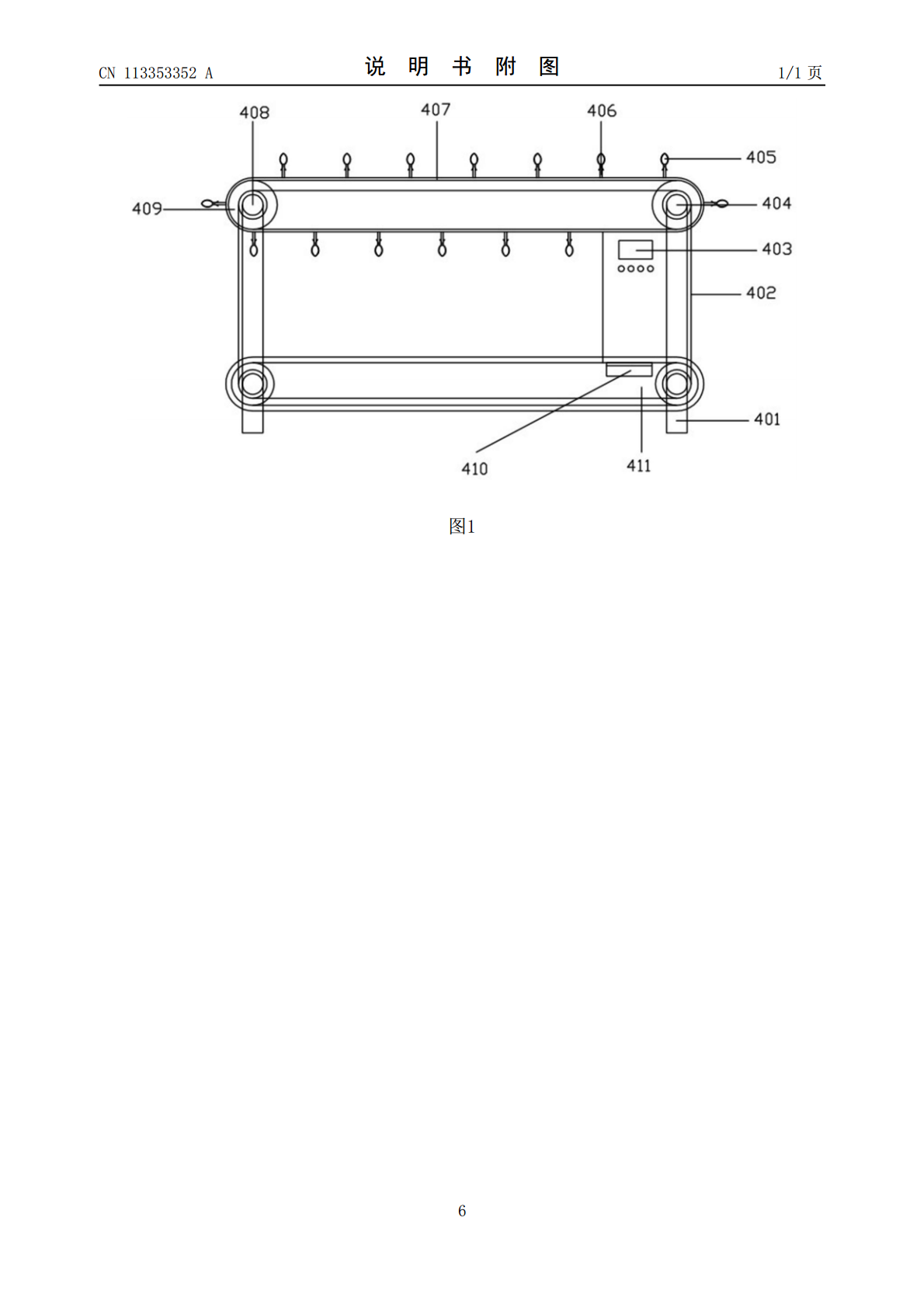

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113353352A(43)申请公布日2021.09.07(21)申请号202010149571.7(22)申请日2020.03.06(71)申请人澧县三湘春米业有限公司地址415526湖南省常德市澧县涔南镇东田堰村六组(72)发明人陈希威(74)专利代理机构北京联瑞联丰知识产权代理事务所(普通合伙)11411代理人黄冠华(51)Int.Cl.B65B43/52(2006.01)B65B1/32(2006.01)B65B43/54(2006.01)B65B57/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种大米自动装袋装置(57)摘要本发明公开了一种大米自动装袋装置，包括支撑架、控制装置、夹体、固定板、传送带、滚动轮、重量感应器、输送机；输送架设于支撑架下平面，导线与控制装置相连接；输送架上平面右侧设有凹槽，重量感应器设于凹槽内，与控制装置导线相连接；控制装置设于支撑架右侧上平面；滚动轮设于支撑架左右两侧上端，滚动轮一端与支撑柱后侧凹圆配合，另一端穿过支撑柱前平面圆孔；左右两侧滚动轮通过传送带连接；传送带外平面设有等距固定板，并且固定板上端设有第一开槽；夹体两侧设有圆棒，与固定板上端第一开槽两侧凹圆相配合。本发明提供了一种大米自动装袋装置，袋体上端开口通过夹体相互夹紧，方便连接装袋；该装置结构简单，使用方便。CN113353352ACN113353352A权利要求书1/1页1.一种大米自动装袋装置，其特征在于，包括支撑架、输料带、控制装置、轴杆、夹体、固定板、传送带、皮带轮、滚动轮、重量感应器、输送机；所述输送架通过螺杆设于支撑架下平面，并且导线与控制装置相连接；所述输送架上平面右侧设有凹槽，并且重量感应器设于凹槽内，与控制装置导线相连接；所述控制装置设于支撑架右侧上平面；所述支撑架四角设有支撑柱，并且支撑柱上端前平面为圆孔，对应后侧平面设有凹圆；所述滚动轮设于支撑架左右两侧上端，并且滚动轮一端与支撑柱后侧凹圆配合，另一端穿过支撑柱前平面圆孔；所述左右两侧滚动轮通过传送带连接；所述传送带外平面设有等距固定板，并且固定板上端设有第一开槽；所述固定板上端第一开槽两侧设有凹圆；所述夹体两侧设有圆棒，并且与固定板上端第一开槽两侧凹圆相配合；所述轴杆通过联轴器与滚动轮前端杆紧固，并且轴杆与输送架左右两侧滚筒焊接配合；所述轴杆分别与皮带轮键槽卡位连接，设于支撑架前平面四角；所述输送带连接四角皮带轮。2.根据权利要求1所述的一种大米自动装袋装置，其特征在于，所述夹体设有若干个，并且等距设于固定板上端。3.根据权利要求1所述的一种大米自动装袋装置，其特征在于，所述控制装置包括显示屏、按钮、单片机、继电器；所述显示屏、按钮设于支撑架右侧上平面，并且导线单片机相连接；所述单片机与继电器相连接，并且继电器与输送架相连接。2CN113353352A说明书1/3页一种大米自动装袋装置技术领域[0001]本发明涉及大米技术领域，特别涉及一种大米自动装袋装置。背景技术[0002]稻的生长非常快，最久一年，最快则三到四个月，就能从发芽、开花、完成结实的过成。稻的种子在伸出幼芽的时间仅需两三天，幼芽抽出第一片叶子，又只需要三天，因此在气候温和的地区，一年可种三期稻。农人选稻种时，多会将其泡在水中，轻而浮起的稻种会被淘汰，剩下来的就会培育成稻苗；[0003]稻谷收割后，需要干燥，通过将其晒谷，让稻谷干燥；通过删选将瘪谷等杂质删掉，用电动分谷机、风车或手工抖动分谷，利用风力将饱满有重量的稻谷自动筛选出来；稻谷晒干需要加工成大米，大米加工后需要装袋；而通常装袋为人工装袋，需要不停换袋，这样劳动量大，效率低。发明内容[0004]本发明要解决的技术问题是提供一种大米自动装袋装置，解决了人工换袋，劳动量小，效率高。[0005]为了解决上述技术问题，本发明提供了一种大米自动装袋装置，包括支撑架、输料带、控制装置、轴杆、夹体、固定板、传送带、皮带轮、滚动轮、重量感应器、输送机；所述输送架通过螺杆设于支撑架下平面，并且导线与控制装置相连接；所述输送架上平面右侧设有凹槽，并且重量感应器设于凹槽内，与控制装置导线相连接；所述控制装置设于支撑架右侧上平面；所述支撑架四角设有支撑柱，并且支撑柱上端前平面为圆孔，对应后侧平面设有凹圆；所述滚动轮设于支撑架左右两侧上端，并且滚动轮一端与支撑柱后侧凹圆配合，另一端穿过支撑柱前平面圆孔；所述左右两侧滚动轮通过传送带连接；所述传送带外平面设有等距固定板，并且固定板上端设有第一开槽；所述固定板上端第一开槽两侧设有凹圆；所述夹体两侧设有圆棒，并且与固定板上端第一开槽两侧凹圆相配合；所述轴杆通过联轴器与滚动轮前端杆紧固，并且轴杆与输送架左右两侧滚筒
