一种疫苗连续注射装置.pdf

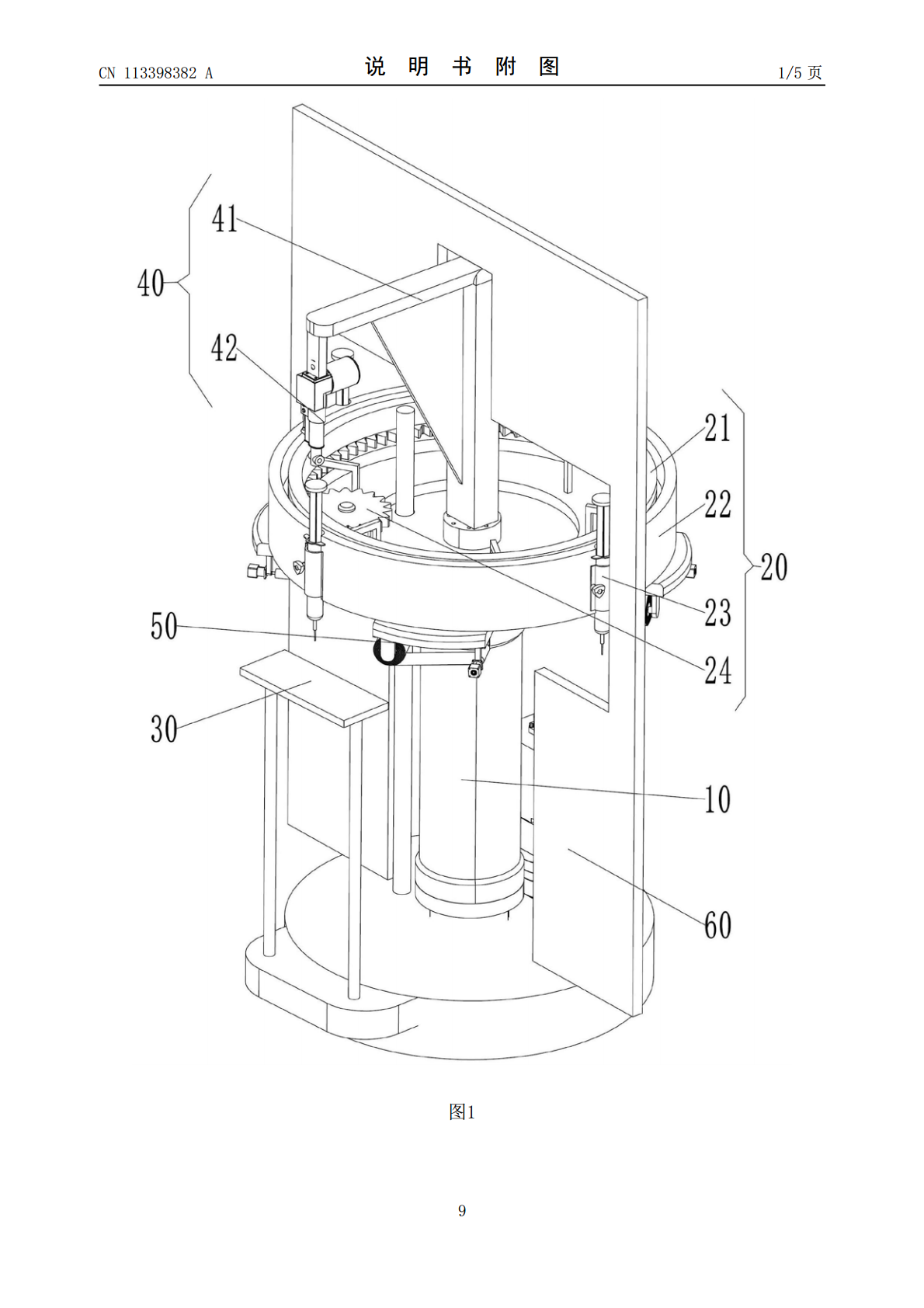

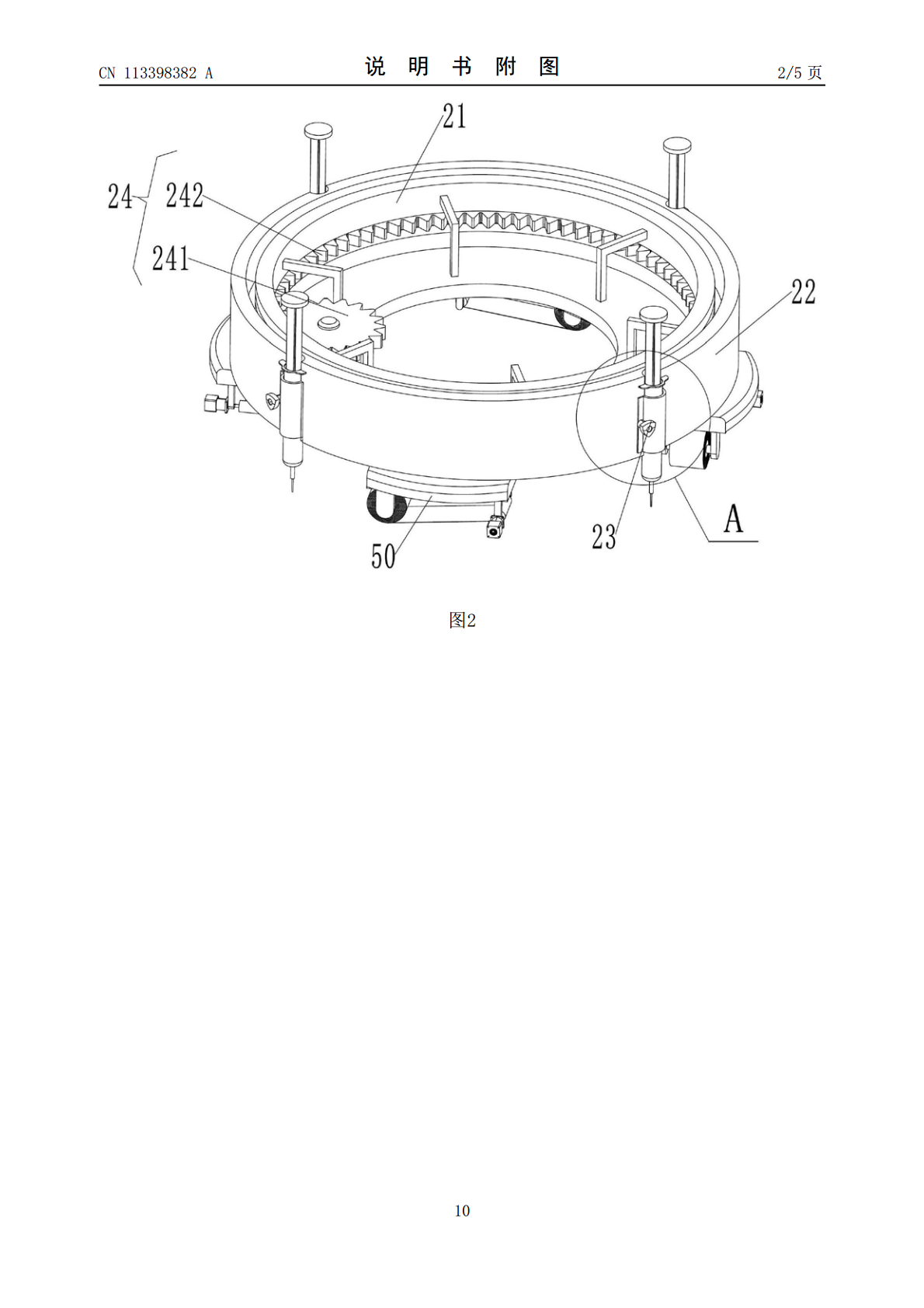

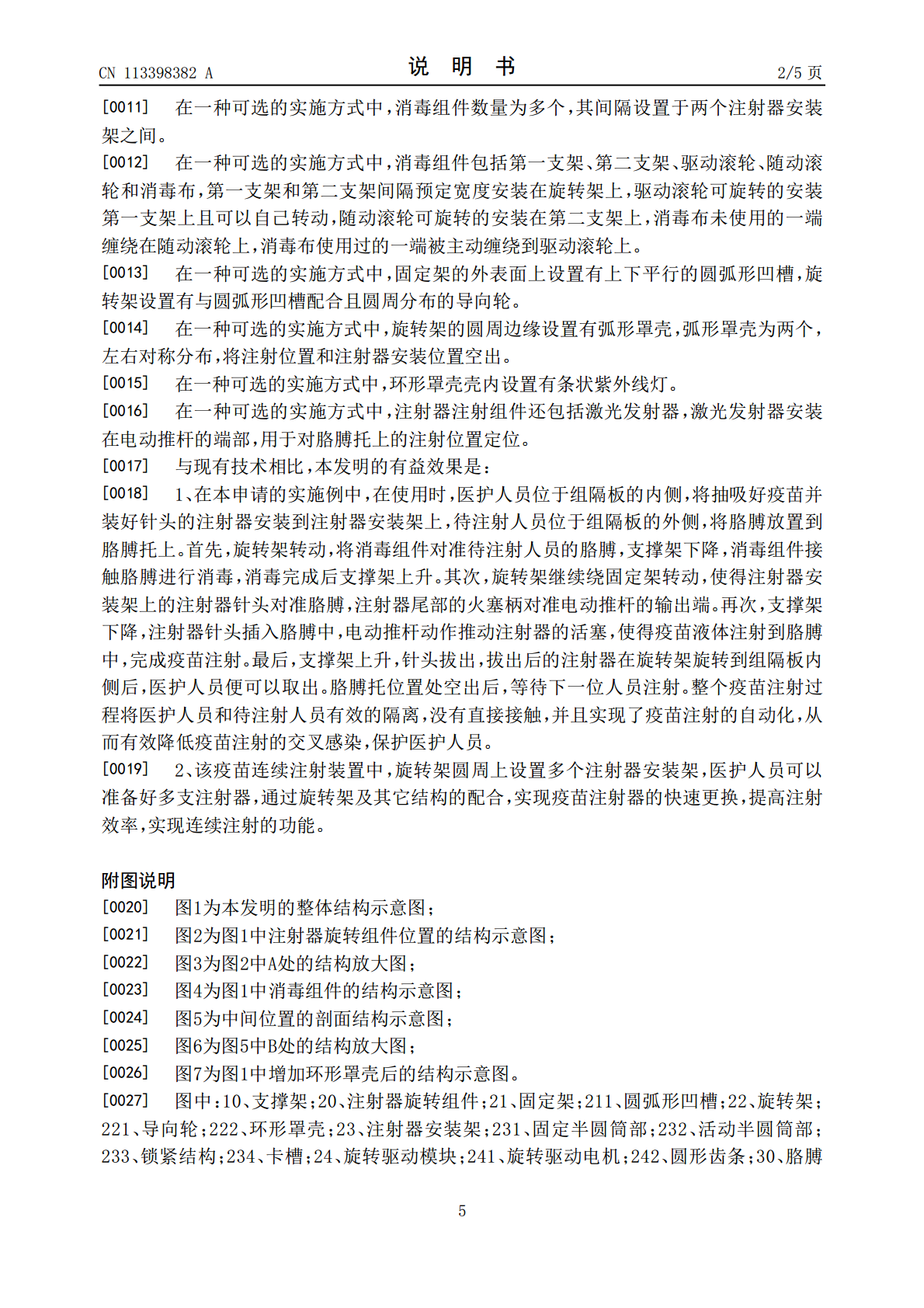

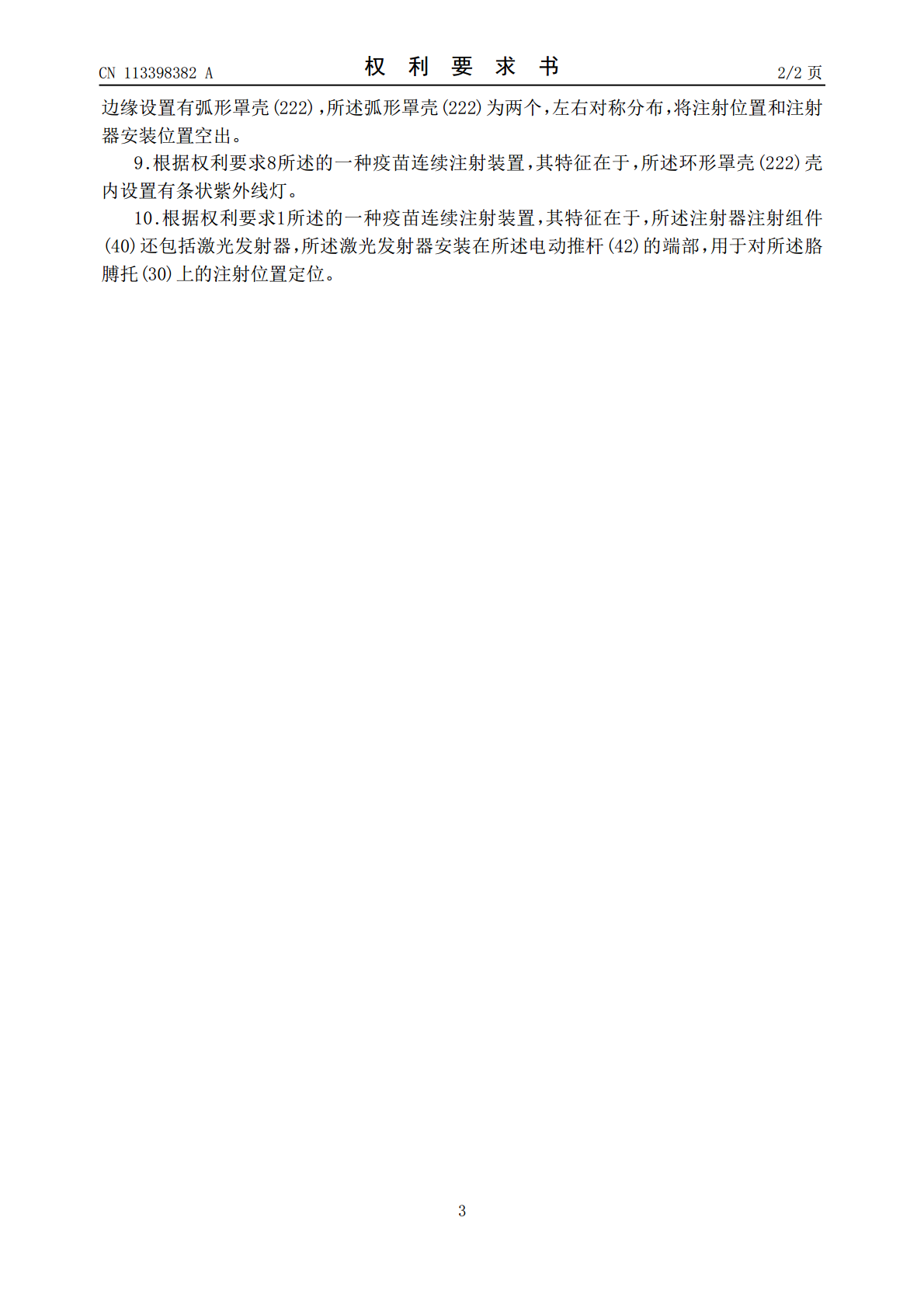

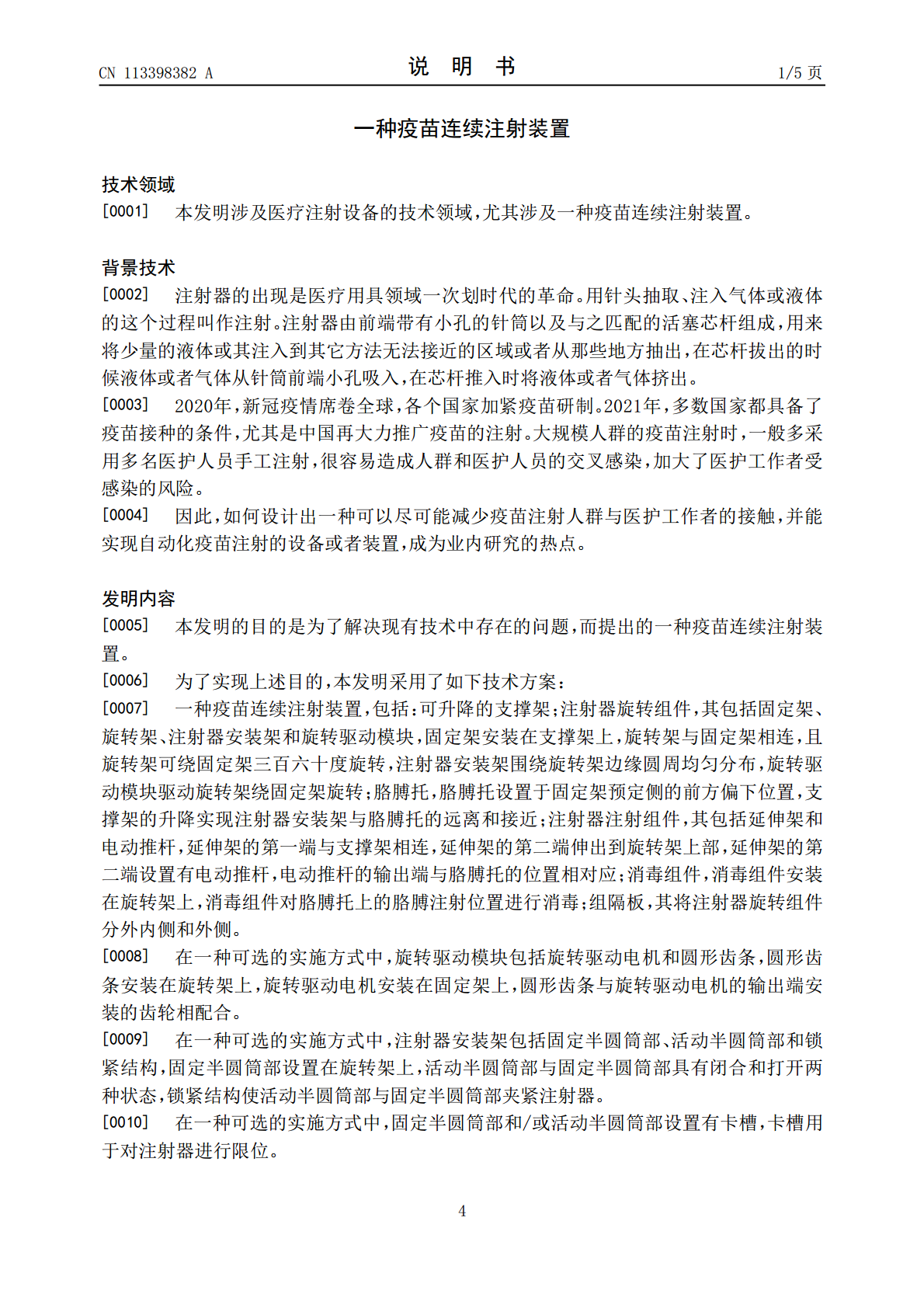

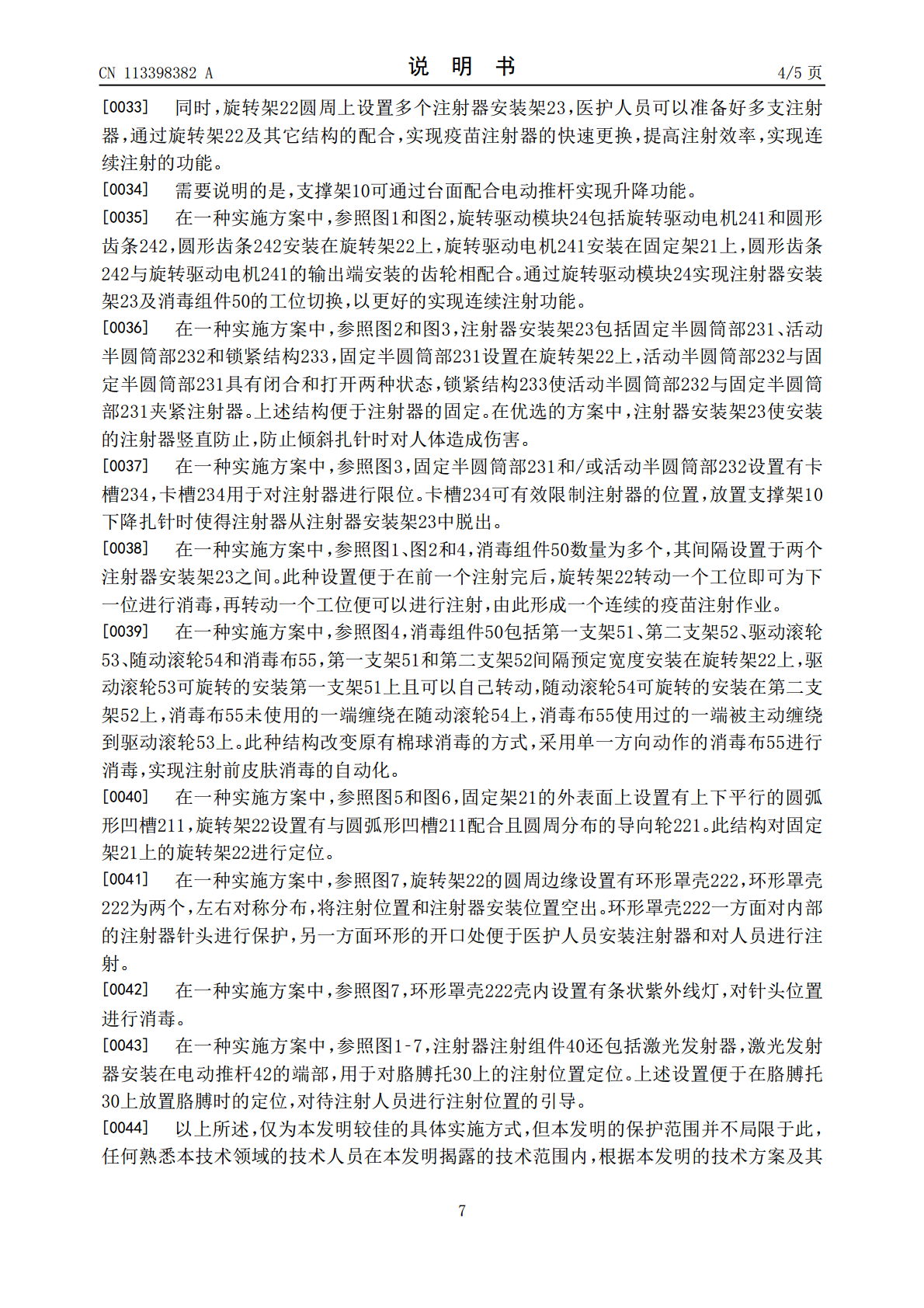

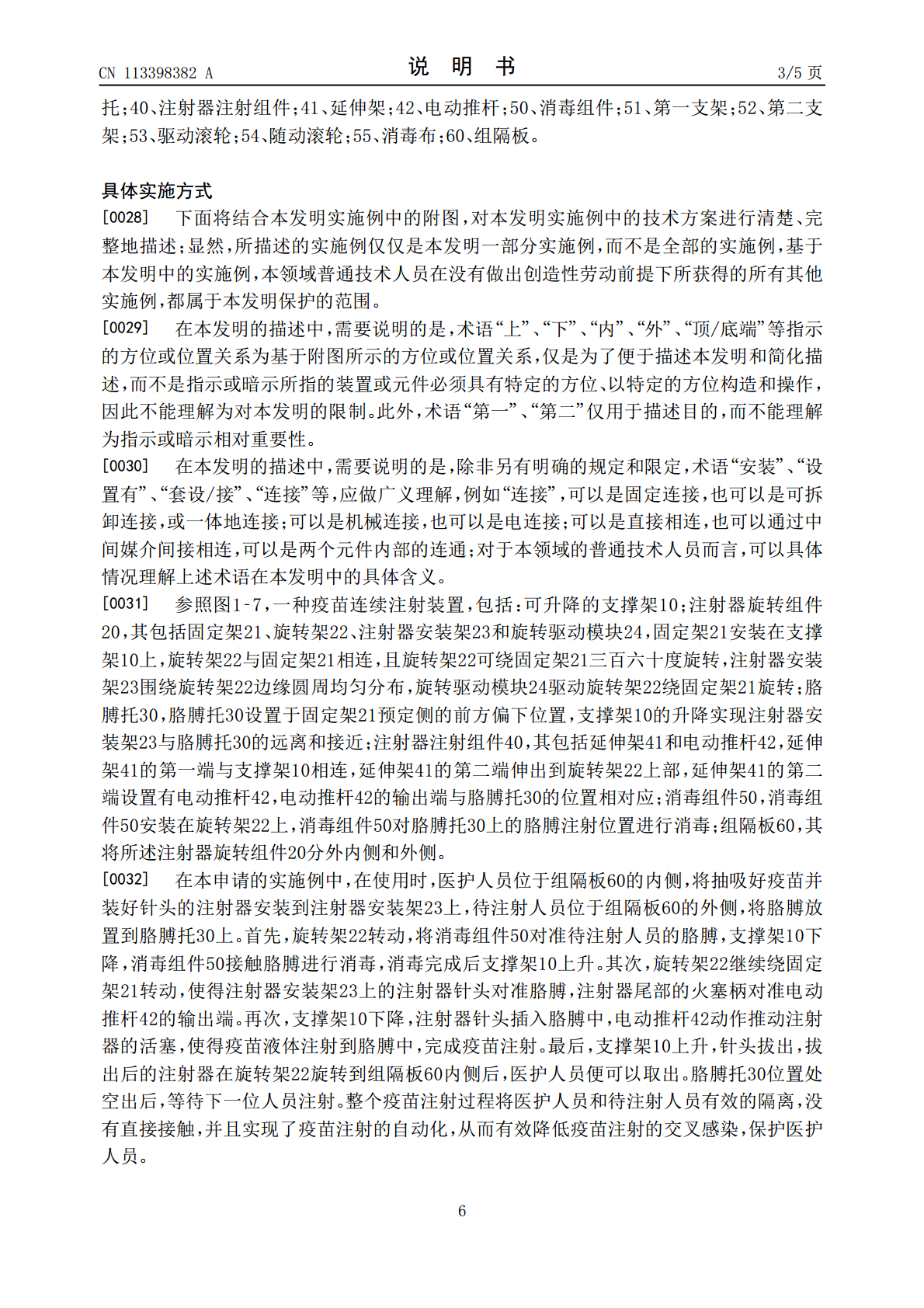

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113398382A(43)申请公布日2021.09.17(21)申请号202110682074.8(22)申请日2021.06.19(71)申请人李丽华地址448156湖北省荆门市东宝区青山路68号(72)发明人李丽华(51)Int.Cl.A61M5/20(2006.01)A61M5/31(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种疫苗连续注射装置(57)摘要本发明公开了一种疫苗连续注射装置，涉及医疗注射设备的技术领域，包括：可升降的支撑架；注射器旋转组件的固定架安装在支撑架上，旋转架与固定架相连，且旋转架可绕固定架三百六十度旋转，注射器安装架围绕旋转架边缘圆周均匀分布，旋转驱动模块驱动旋转架绕固定架旋转；胳膊托设置于固定架预定侧的前方偏下位置；注射器注射组件的延伸架的第一端与支撑架相连，延伸架的第二端伸出到旋转架上部，延伸架的第二端设置有电动推杆；消毒组件安装在旋转架上，消毒组件对胳膊托上的胳膊注射位置进行消毒；组隔板，其将注射器旋转组件分外内侧和外侧。本申请有效地减少疫苗注射人群与医护工作者的接触，实现疫苗的自动化注射。CN113398382ACN113398382A权利要求书1/2页1.一种疫苗连续注射装置，其特征在于，包括：可升降的支撑架(10)；注射器旋转组件(20)，其包括固定架(21)、旋转架(22)、注射器安装架(23)和旋转驱动模块(24)，所述固定架(21)安装在所述支撑架(10)上，所述旋转架(22)与所述固定架(21)相连，且所述旋转架(22)可绕所述固定架(21)三百六十度旋转，所述注射器安装架(23)围绕所述旋转架(22)边缘圆周均匀分布，所述旋转驱动模块(24)驱动所述旋转架(22)绕所述固定架(21)旋转；胳膊托(30)，所述胳膊托(30)设置于所述固定架(21)预定侧的前方偏下位置，所述支撑架(10)的升降实现所述注射器安装架(23)与所述胳膊托(30)的远离和接近；注射器注射组件(40)，其包括延伸架(41)和电动推杆(42)，所述延伸架(41)的第一端与所述支撑架(10)相连，所述延伸架(41)的第二端伸出到所述旋转架(22)上部，所述延伸架(41)的第二端设置有电动推杆(42)，所述电动推杆(42)的输出端与胳膊托(30)的位置相对应；消毒组件(50)，所述消毒组件(50)安装在所述旋转架(22)上，所述消毒组件(50)对所述胳膊托(30)上的胳膊注射位置进行消毒；组隔板(60)，其将所述注射器旋转组件(20)分外内侧和外侧。2.根据权利要求1所述的一种疫苗连续注射装置，其特征在于，所述旋转驱动模块(24)包括旋转驱动电机(241)和圆形齿条(242)，所述圆形齿条(242)安装在所述旋转架(22)上，所述旋转驱动电机(241)安装在所述固定架(21)上，所述圆形齿条(242)与所述旋转驱动电机(241)的输出端安装的齿轮相配合。3.根据权利要求1所述的一种疫苗连续注射装置，其特征在于，所述注射器安装架(23)包括固定半圆筒部(231)、活动半圆筒部(232)和锁紧结构(233)，所述固定半圆筒部(231)设置在所述旋转架(22)上，所述活动半圆筒部(232)与所述固定半圆筒部(231)具有闭合和打开两种状态，所述锁紧结构(233)使所述活动半圆筒部(232)与所述固定半圆筒部(231)夹紧注射器。4.根据权利要求3所述的一种疫苗连续注射装置，其特征在于，所述固定半圆筒部(231)和/或活动半圆筒部(232)设置有卡槽(234)，所述卡槽(234)用于对注射器进行限位。5.根据权利要求1所述的一种疫苗连续注射装置，其特征在于，所述消毒组件(50)数量为多个，其间隔设置于两个所述注射器安装架(23)之间。6.根据权利要求1或5所述的一种疫苗连续注射装置，其特征在于，所述消毒组件(50)包括第一支架(51)、第二支架(52)、驱动滚轮(53)、随动滚轮(54)和消毒布(55)，所述第一支架(51)和所述第二支架(52)间隔预定宽度安装在所述旋转架(22)上，所述驱动滚轮(53)可旋转的安装所述第一支架(51)上且可以自己转动，所述随动滚轮(54)可旋转的安装在所述第二支架(52)上，所述消毒布(55)未使用的一端缠绕在所述随动滚轮(54)上，所述消毒布(55)使用过的一端被主动缠绕到所述驱动滚轮(53)上。7.根据权利要求1所述的一种疫苗连续注射装置，其特征在于，所述固定架(21)的外表面上设置有上下平行的圆弧形凹槽(211)，所述旋转架(22)设置有与所述圆弧形凹槽(211)配合且圆周分布的导向轮(221)。8.根据权利要求1所述的一种疫苗连续注射装置，其特征在于，所述旋转架(22)的
