一种干混砂浆的高效配料装置.pdf

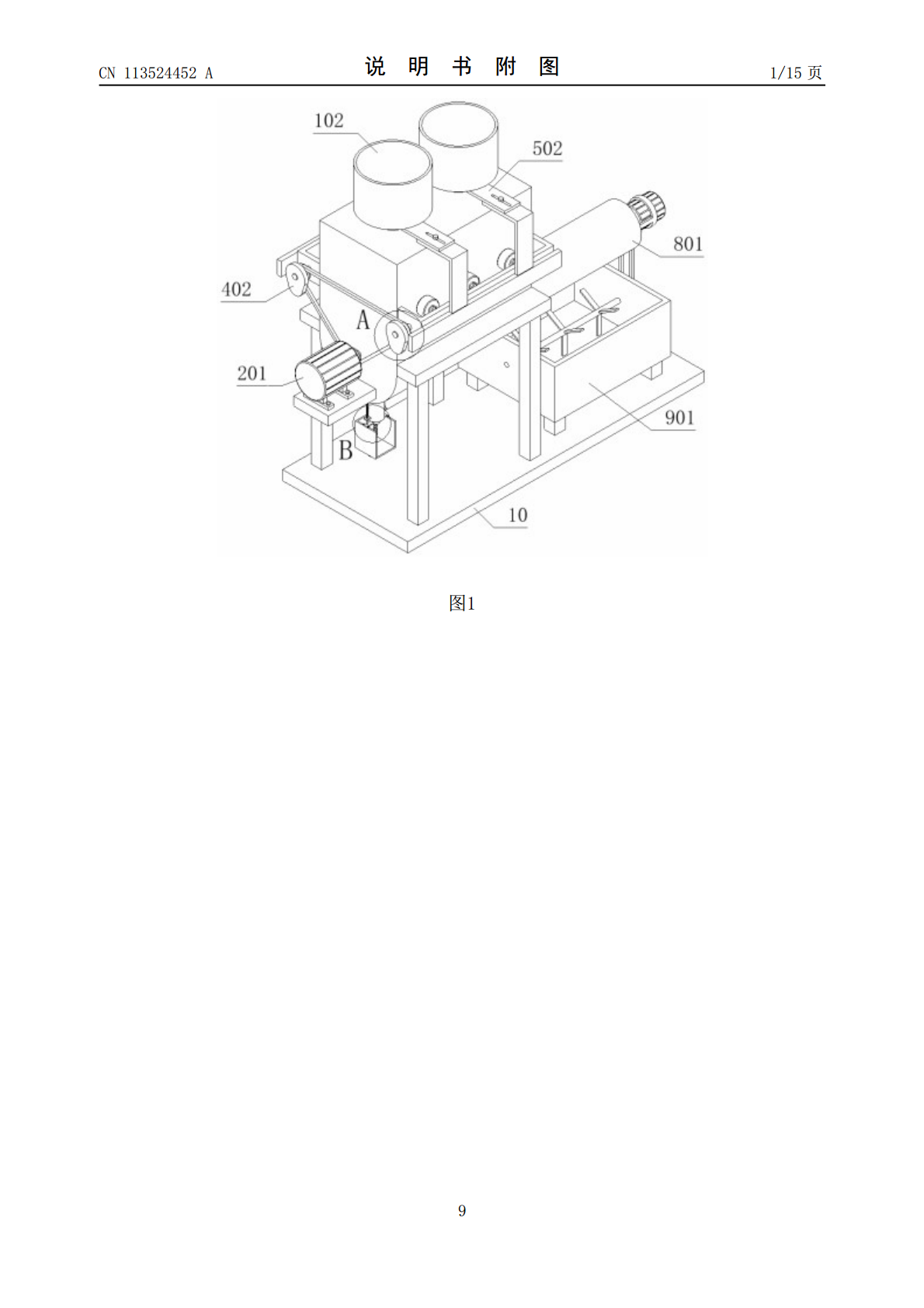

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113524452A(43)申请公布日2021.10.22(21)申请号202111083396.7(22)申请日2021.09.16(71)申请人徐州桐圣建材有限公司地址221100江苏省徐州市铜山区黄集镇谢庄村(72)发明人彭松(74)专利代理机构北京恒泰铭睿知识产权代理有限公司11642代理人张凯(51)Int.Cl.B28C5/48(2006.01)B28C5/14(2006.01)B28C7/16(2006.01)权利要求书1页说明书6页附图15页(54)发明名称一种干混砂浆的高效配料装置(57)摘要本发明提供一种干混砂浆的高效配料装置，包括支撑架；所述支撑架的顶部安装有主体和收集部，且主体的内部安装有混合机构；所述主体的前后两侧安装有振动部，且两组振动部的左侧安装有推动机构，并且前侧振动部的顶部安装有两组出料机构；所述取样机构安装在主体的底部，且取样机构的底部安装有驱动机构，并且主体的右侧安装有导流机构，本发明混合架转动时带动两个连接板前后往复移动，又因三个振动块与安装框之间安装有弹簧，进而当凸轮与连接板脱离时，三个振动块对壳体造成轻微振动，进而避免了物料残留在壳体的内壁，使得壳体内部的物料混合的更加均匀。CN113524452ACN113524452A权利要求书1/1页1.一种干混砂浆的高效配料装置，其特征在于：包括支撑架（10）；所述支撑架（10）的顶部安装有主体（1）和收集部（9），且主体（1）的内部安装有混合机构（2）；所述主体（1）的前后两侧安装有振动部（3），且两组振动部（3）的左侧安装有推动机构（4），并且前侧振动部（3）的顶部安装有两组出料机构（5）；取样机构（6），所述取样机构（6）安装在主体（1）的底部，且取样机构（6）的底部安装有驱动机构（7），并且主体（1）的右侧安装有导流机构（8）。2.如权利要求1所述干混砂浆的高效配料装置，其特征在于：所述主体（1）包括：壳体（101），壳体（101）与支撑架（10）固定连接；进料斗（102），进料斗（102）共设有两个，且两个进料斗（102）固定安装在壳体（101）的顶部；安装块（103），安装块（103）固定安装在壳体（101）的左侧。3.如权利要求2所述干混砂浆的高效配料装置，其特征在于：所述混合机构（2）包括：电机一（201），电机一（201）通过螺钉固定安装在安装块（103）的顶部；混合架（202），混合架（202）安装在电机一（201）的右侧。4.如权利要求2所述干混砂浆的高效配料装置，其特征在于：所述振动部（3）包括：安装框（301），安装框（301）与壳体（101）固定连接；振动块（302），振动块（302）共设有三个，且三个振动块（302）滑动安装在安装框（301）的内部，并且三个振动块（302）与安装框（301）之间安装有弹簧；连接板（303），连接板（303）固定安装在三个振动块（302）的外端。5.如权利要求4所述干混砂浆的高效配料装置，其特征在于：所述推动机构（4）包括：连接轴（401），连接轴（401）与安装框（301）转动连接，且连接轴（401）与混合架（202）之间通过皮带连接；凸轮（402），凸轮（402）固定安装在连接轴（401）的左侧。6.如权利要求4所述干混砂浆的高效配料装置，其特征在于：所述出料机构（5）包括：L型板（501），L型板（501）共设有两个，且两个L型板（501）与安装框（301）固定连接；挡板（502），挡板（502）共设有两个，且两个挡板（502）设置在两个L型板（501）的顶部，并且两个挡板（502）与两个L型板（501）之间通过螺栓连接，而且两个挡板（502）的前端插入连接在两个进料斗（102）的内部。7.如权利要求2所述干混砂浆的高效配料装置，其特征在于：所述取样机构（6）包括：空心管（601），空心管（601）与壳体（101）固定连接；固定架（602），固定架（602）固定安装在空心管（601）的内部；绞龙一（603），绞龙一（603）转动安装在固定架（602）的内部；滚珠丝杠（604），滚珠丝杠（604）固定安装在绞龙一（603）的底部。8.如权利要求7所述干混砂浆的高效配料装置，其特征在于：所述驱动机构（7）包括：限位件（701），限位件（701）与滚珠丝杠（604）转动连接；导向柱（702），导向柱（702）共设有两个，且两个导向柱（702）固定安装在限位件（701）的顶部，并且两个导向柱（702）的外部安装有弹簧；收纳盒（703），收纳盒（703）固定安装在限位件（701）的底部。9.如权利要求2所述干混砂浆的高效配料装置，其特征在于：所述导流机构（8）包括：导流管（801），导流管（801）与壳体（1
