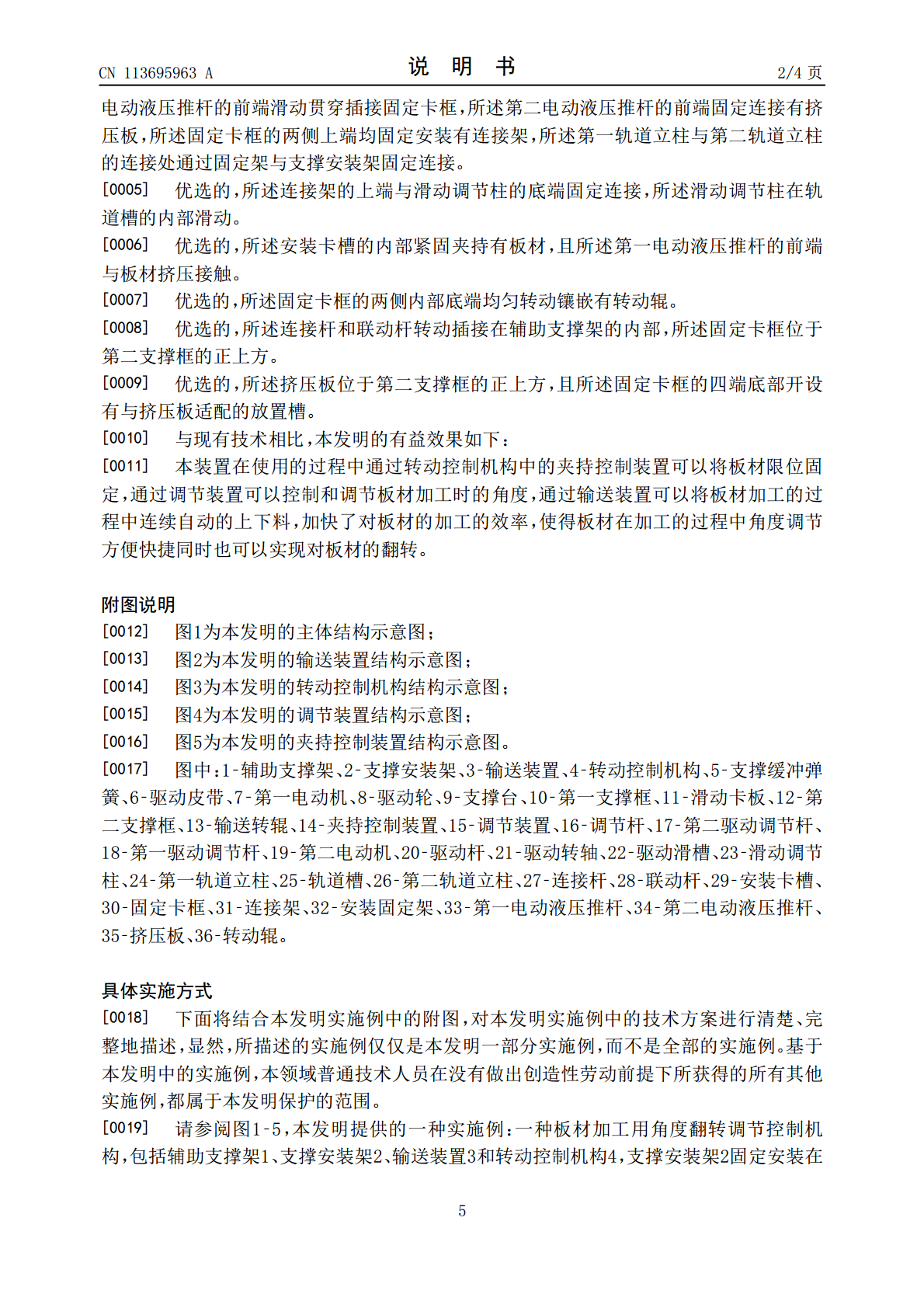

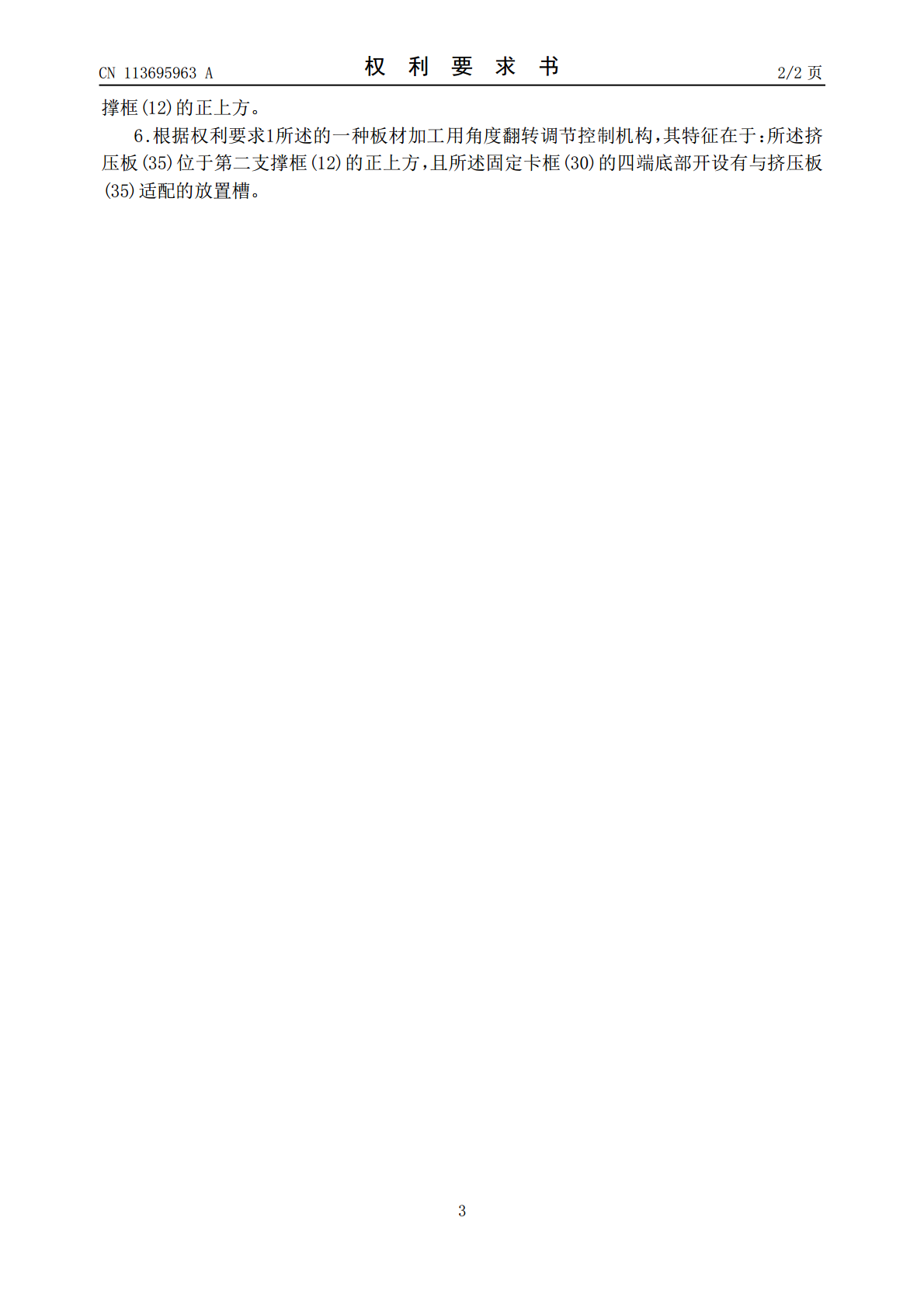

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113695963A(43)申请公布日2021.11.26(21)申请号202110865603.8(22)申请日2021.07.29(71)申请人马元宝地址312400浙江省绍兴市嵊州市一景路380-、382号(72)发明人马元宝(51)Int.Cl.B23Q7/00(2006.01)B05B13/02(2006.01)权利要求书2页说明书4页附图5页(54)发明名称一种板材加工用角度翻转调节控制机构(57)摘要本发明公开了一种板材加工用角度翻转调节控制机构，包括辅助支撑架、支撑安装架、输送装置和转动控制机构，所述支撑安装架固定安装在输送装置的两端中部，所述转动控制机构通过辅助支撑架固定安装在支撑安装架的上端，所述输送装置中对称安装有第一支撑框和第二支撑框，所述第一支撑框和第二支撑框的内部均匀转动安装有输送转辊，所述输送转辊的前端且位于第一支撑框和第二支撑框的外部均固定安装有驱动轮，所述驱动轮之间转动绕接有驱动皮带。本发明使用的过程中可以将板材快速方便的调节加工的角度，并且可以进行连续的自动上下料加快了对板材的加工效率。CN113695963ACN113695963A权利要求书1/2页1.一种板材加工用角度翻转调节控制机构，包括辅助支撑架(1)、支撑安装架(2)、输送装置(3)和转动控制机构(4)，其特征在于：所述支撑安装架(2)固定安装在输送装置(3)的两端中部，所述转动控制机构(4)通过辅助支撑架(1)固定安装在支撑安装架(2)的上端，所述输送装置(3)中对称安装有第一支撑框(10)和第二支撑框(12)，所述第一支撑框(10)和第二支撑框(12)的内部均匀转动安装有输送转辊(13)，所述输送转辊(13)的前端且位于第一支撑框(10)和第二支撑框(12)的外部均固定安装有驱动轮(8)，所述驱动轮(8)之间转动绕接有驱动皮带(6)，所述第二支撑框(12)的与第一支撑框(10)接触的一端通过滑动卡板(11)滑动插接在第一支撑框(10)的内部，位于中部的所述驱动轮(8)外端面中部固定连接有第一电动机(7)，所述第一支撑框(10)的底端固定安装有支撑台(9)，所述第二支撑框(12)的底端两侧均匀固定安装有支撑缓冲弹簧(5)，且所述支撑缓冲弹簧(5)的底端固定安装在支撑台(9)上，所述转动控制机构(4)包括夹持控制装置(14)和调节装置(15)，所述调节装置(15)固定连接在夹持控制装置(14)的上端，所述调节装置(15)中对称安装有第一轨道立柱(24)，所述第一轨道立柱(24)的上端固定连接有第二轨道立柱(26)，且所述第二轨道立柱(26)与第一轨道立柱(24)之间垂直连接，所述第一轨道立柱(24)和第二轨道立柱(26)的内部开设有轨道槽(25)，所述第一轨道立柱(24)的内部均滑动卡接有滑动调节柱(23)，所述滑动调节柱(23)的外端面中部转动卡接有驱动转轴(21)，所述第一轨道立柱(24)的外侧均转动安装有调节杆(16)，所述调节杆(16)的中部开设有驱动滑槽(22)，且所述驱动转轴(21)滑动卡接在驱动滑槽(22)的内部，所述调节杆(16)的上端之间固定连接有联动杆(28)，所述调节杆(16)的上部外端转动连接有第二驱动调节杆(17)，所述第二驱动调节杆(17)远离调节杆(16)的一端通过转轴转动连接有第一驱动调节杆(18)，所述第一驱动调节杆(18)远离第二驱动调节杆(17)的一端固定连接有驱动杆(20)，所述驱动杆(20)的一端固定连接有第二电动机(19)，所述驱动杆(20)的另一端固定连接有连接杆(27)，所述夹持控制装置(14)中安装有固定卡框(30)，所述固定卡框(30)的内部开设有安装卡槽(29)，所述固定卡框(30)的两侧通过安装固定架(32)均匀固定安装有第一电动液压推杆(33)，且所述第一电动液压推杆(33)的前端滑动插接在固定卡框(30)的内部两侧，所述第二电动液压推杆(34)固定安装在固定卡框(30)的四端，且所述第二电动液压推杆(34)的前端滑动贯穿插接固定卡框(30)，所述第二电动液压推杆(34)的前端固定连接有挤压板(35)，所述固定卡框(30)的两侧上端均固定安装有连接架(31)，所述第一轨道立柱(24)与第二轨道立柱(26)的连接处通过固定架与支撑安装架(2)固定连接。2.根据权利要求1所述的一种板材加工用角度翻转调节控制机构，其特征在于：所述连接架(31)的上端与滑动调节柱(23)的底端固定连接，所述滑动调节柱(23)在轨道槽(25)的内部滑动。3.根据权利要求1所述的一种板材加工用角度翻转调节控制机构，其特征在于：所述安装卡槽(29)的内部紧固夹持有板材，且所述第一电动液压推杆(33)的前端与板材挤压接触。4.根
