一种新型的胎圈钢丝在线烘干装置.pdf

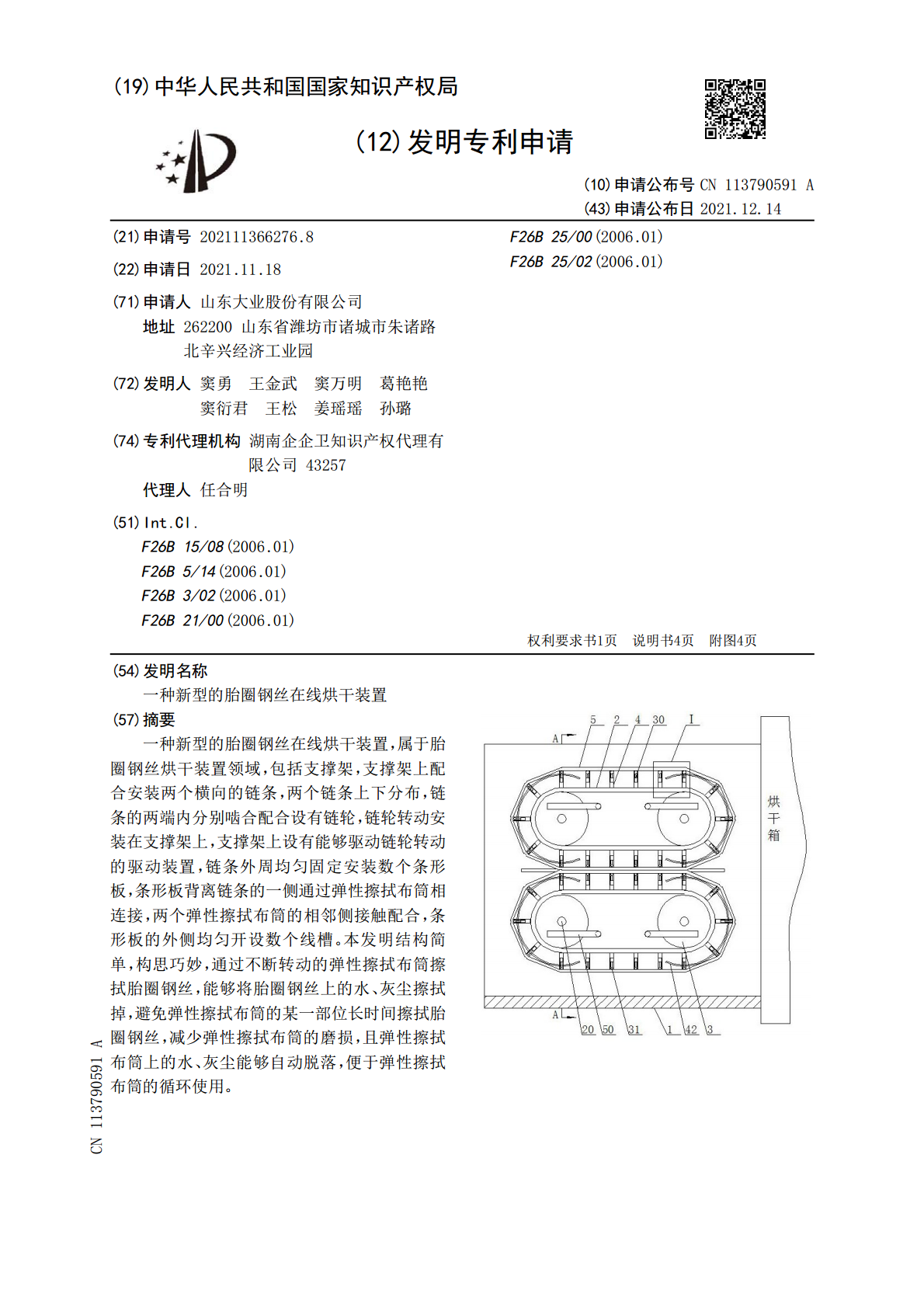

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113790591A(43)申请公布日2021.12.14(21)申请号202111366276.8F26B25/00(2006.01)(22)申请日2021.11.18F26B25/02(2006.01)(71)申请人山东大业股份有限公司地址262200山东省潍坊市诸城市朱诸路北辛兴经济工业园(72)发明人窦勇王金武窦万明葛艳艳窦衍君王松姜瑶瑶孙璐(74)专利代理机构湖南企企卫知识产权代理有限公司43257代理人任合明(51)Int.Cl.F26B15/08(2006.01)F26B5/14(2006.01)F26B3/02(2006.01)F26B21/00(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种新型的胎圈钢丝在线烘干装置(57)摘要一种新型的胎圈钢丝在线烘干装置，属于胎圈钢丝烘干装置领域，包括支撑架，支撑架上配合安装两个横向的链条，两个链条上下分布，链条的两端内分别啮合配合设有链轮，链轮转动安装在支撑架上，支撑架上设有能够驱动链轮转动的驱动装置，链条外周均匀固定安装数个条形板，条形板背离链条的一侧通过弹性擦拭布筒相连接，两个弹性擦拭布筒的相邻侧接触配合，条形板的外侧均匀开设数个线槽。本发明结构简单，构思巧妙，通过不断转动的弹性擦拭布筒擦拭胎圈钢丝，能够将胎圈钢丝上的水、灰尘擦拭掉，避免弹性擦拭布筒的某一部位长时间擦拭胎圈钢丝，减少弹性擦拭布筒的磨损，且弹性擦拭布筒上的水、灰尘能够自动脱落，便于弹性擦拭布筒的循环使用。CN113790591ACN113790591A权利要求书1/1页1.一种新型的胎圈钢丝在线烘干装置，包括支撑架（1），支撑架（1）上配合安装两个横向的链条（2），两个链条（2）上下分布，链条（2）的两端内分别啮合配合设有链轮（3），链轮（3）转动安装在支撑架（1）上，支撑架（1）上设有能够驱动链轮（3）转动的驱动装置，其特征在于：链条（2）外周均匀固定安装数个条形板（4），条形板（4）背离链条（2）的一侧通过弹性擦拭布筒（5）相连接，两个弹性擦拭布筒（5）的相邻侧接触配合，条形板（4）的外侧均匀开设数个线槽（6）。2.根据权利要求1所述的一种新型的胎圈钢丝在线烘干装置，其特征在于：所述驱动装置包括横轴（20），链轮（3）的内周分别固定连接横轴（20）的外周，横轴（20）与支撑架（1）转动连接，上侧的一个横轴（20）的一端与下侧的横轴（20）的一端分别固定安装齿轮（21），两个齿轮（21）相互啮合配合，其中一个横轴（20）的一端固定连接驱动电机（22）的转轴，驱动电机（22）固定安装在支撑架（1）上。3.根据权利要求2所述的一种新型的胎圈钢丝在线烘干装置，其特征在于：所述线槽（6）内固定连接弹簧杆（30）的一端，弹簧杆（30）的另一端固定连接推杆（31）的一侧，推杆（31）能够在线槽（6）内移动，推杆（31）的另一侧与弹性擦拭布筒（5）的内周接触配合；上侧的链条（2）上的条形板（4）与下侧的链条（2）上的条形板（4）上下对称。4.根据权利要求3所述的一种新型的胎圈钢丝在线烘干装置，其特征在于：所述条形板（4）的前端分别开设前后通透的透槽（40），线槽（6）通过透槽（40）相连通，前后相邻的推杆（31）首尾固定连接，最前侧的推杆（31）的前端与最后侧的推杆（31）的后端分别通过轴承转动安装滚轮（41），链条（2）的两端分别设有弧形导向板（42），弧形导向板（42）与对应的链轮（3）中心线共线，滚轮（41）能够沿对应的弧形导向板（42）的外周滚动。5.根据权利要求1所述的一种新型的胎圈钢丝在线烘干装置，其特征在于：所述弹性擦拭布筒（5）内设有两个热风管（50），热风管（50）的出风口朝向弹性擦拭布筒（5）对应的一端，热风管（50）固定安装在支撑架（1）上。6.根据权利要求2所述的一种新型的胎圈钢丝在线烘干装置，其特征在于：所述链条（2）包括前链条与后链条，链轮（3）包括前链轮与后链轮，后链轮通过对应的后链条传动连接，前链轮通过对应的前链条传动连接，前链轮的内周与后链轮的内周分别与对应的横轴（20）的外周固定连接，条形板（4）内侧的后端与对应的后链条的外周固定连接，条形板（4）内侧的前端与对应的前链条的外周固定连接。2CN113790591A说明书1/4页一种新型的胎圈钢丝在线烘干装置技术领域[0001]本发明属于胎圈钢丝烘干装置领域，具体地说是一种新型的胎圈钢丝在线烘干装置。背景技术[0002]在胎圈钢丝粗拉生产过程中，由于外部环境湿度较高等因素影响，钢丝表面带水会导致拉拔过程中产生叫模现象，这种现象是由于拉拔时不均匀延展造成的模具剧烈震荡而加剧摩擦而发出的声音，进一步说是由于钢丝带水导致拉拔时拉拔粉失效引
