一种水产养殖用育苗饵料搓洗装置及其使用方法.pdf

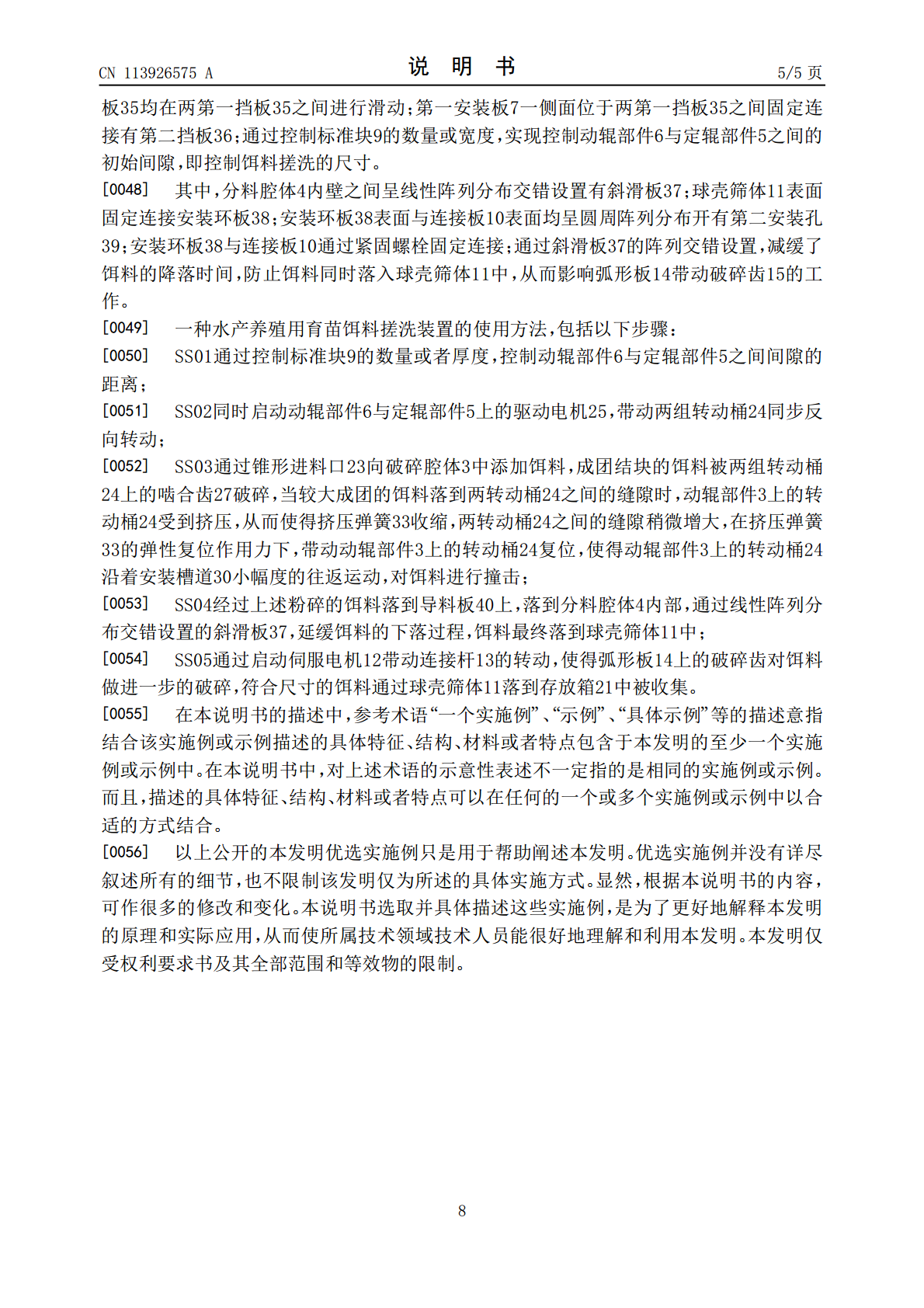

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113926575A(43)申请公布日2022.01.14(21)申请号202111319777.0B02C19/00(2006.01)(22)申请日2021.11.09B02C23/02(2006.01)B02C23/10(2006.01)(71)申请人浙江海洋大学地址316100浙江省舟山市普陀海洋科技产业园普陀展茅晓辉工业区c2—10地块(72)发明人唐心悦徐双迪(74)专利代理机构浙江千克知识产权代理有限公司33246代理人贾森君(51)Int.Cl.B02C21/00(2006.01)B02C4/20(2006.01)B02C4/42(2006.01)B02C4/34(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种水产养殖用育苗饵料搓洗装置及其使用方法(57)摘要本发明公开了一种水产养殖用育苗饵料搓洗装置及其使用方法，涉及饵料搓洗装置技术领域。该发明包括支撑架和搓洗箱体；破碎腔体内壁之间转动配合有定辊部件；破碎腔体内壁之间滑动配合有动辊部件；动辊部件与滑动槽道滑动配合；第一安装板表面呈线性阵列分布滑动配合有标准块；连接板底面通过紧固螺栓固定连接有球壳筛体；弧形板外周侧面呈圆周阵列分布设置有破碎齿。本发明通过控制标准块的数量或者厚度，控制动辊部件与定辊部件之间间隙的距离，启动两驱动电机，带动两组转动桶同步反向转动，成团结块的饵料被两组转动桶上的啮合齿破碎，通过启动伺服电机带动连接杆的转动，使得弧形板上的破碎齿对饵料做进一步的破碎。CN113926575ACN113926575A权利要求书1/2页1.一种水产养殖用育苗饵料搓洗装置，包括支撑架(1)和搓洗箱体(2)；所述支撑架(1)与搓洗箱体(2)通过紧固螺栓固定连接；其特征在于：所述搓洗箱体(2)包括破碎腔体(3)和分料腔体(4)；所述分料腔体(4)固定安装在破碎腔体(3)底面；所述分料腔体(4)内底面与分料腔体(4)内顶面相互连通；所述破碎腔体(3)内壁之间转动配合有定辊部件(5)；所述破碎腔体(3)内壁之间滑动配合有动辊部件(6)；所述破碎腔体(3)一侧面固定连接有第一安装板(7)；所述第一安装板(7)表面开有滑动槽道(8)；所述动辊部件(6)与滑动槽道(8)滑动配合；所述第一安装板(7)表面呈线性阵列分布滑动配合有标准块(9)；所述分料腔体(4)底面固定连接有连接板(10)；所述连接板(10)底面通过紧固螺栓固定连接有球壳筛体(11)；所述连接板(10)表面固定连接伺服电机(12)；所述伺服电机(12)输出端贯穿分料腔体(4)，且周侧面呈圆周阵列分布固定连接有连接杆(13)；所述连接杆(13)一端固定连接有弧形板(14)；所述弧形板(14)外周侧面呈圆周阵列分布设置有破碎齿(15)。2.根据权利要求1所述的一种水产养殖用育苗饵料搓洗装置，其特征在于，所述支撑架(1)包括L形承重杆(16)；所述L形承重杆(16)侧面固定连接有第二安装板(17)；所述第二安装板(17)表面开有第一安装孔(18)；所述破碎腔体(3)底面与第二安装板(17)通过紧固螺栓固定连接。3.根据权利要求2所述的一种水产养殖用育苗饵料搓洗装置，其特征在于，所述L形承重杆(16)底部固定连接有支撑底座(19)；所述支撑底座(19)表面固定连接有滑轨(20)；所述滑轨(20)滑动配合有存放箱(21)；所述存放箱(21)底面开有限位槽道(22)；所述限位槽道(22)与滑轨(20)滑动配合。4.根据权利要求2所述的一种水产养殖用育苗饵料搓洗装置，其特征在于，所述L形承重杆(16)一端固定连接有锥形进料口(23)；所述定辊部件(5)与动辊部件(6)相互啮合时的中心轴与锥形进料口(23)中心轴共线设置。5.根据权利要求1所述的一种水产养殖用育苗饵料搓洗装置，其特征在于，所述定辊部件(5)与动辊部件(6)均包括转动桶(24)和驱动电机(25)；所述转动桶(24)两侧面对称固定连接有转轴(26)；所述转动桶(24)周侧面呈圆周阵列分布设置有啮合齿(27)；所述驱动电机(25)输出端与一转轴(26)固定连接。6.根据权利要求5所述的一种水产养殖用育苗饵料搓洗装置，其特征在于，所述破碎腔体(3)两侧面对称开有转动孔(28)；所述破碎腔体(3)侧面位于转动孔(28)下方固定连接有第三安装板(29)；所述定辊部件(5)上的驱动电机(25)固定安装在第三安装板(29)表面；所述定辊部件(5)上的转轴(26)与转动孔(28)转动配合；所述破碎腔体(3)内壁两侧对称铰接配合有导料板(40)；所述导料板(40)与破碎腔体(3)内壁之间固定连接有连接弹簧(41)。7.根据权利要求6所述的一种水产养殖用育苗饵料搓洗装置，其特征在于，所
