一种自调式焊接滚轮架.pdf

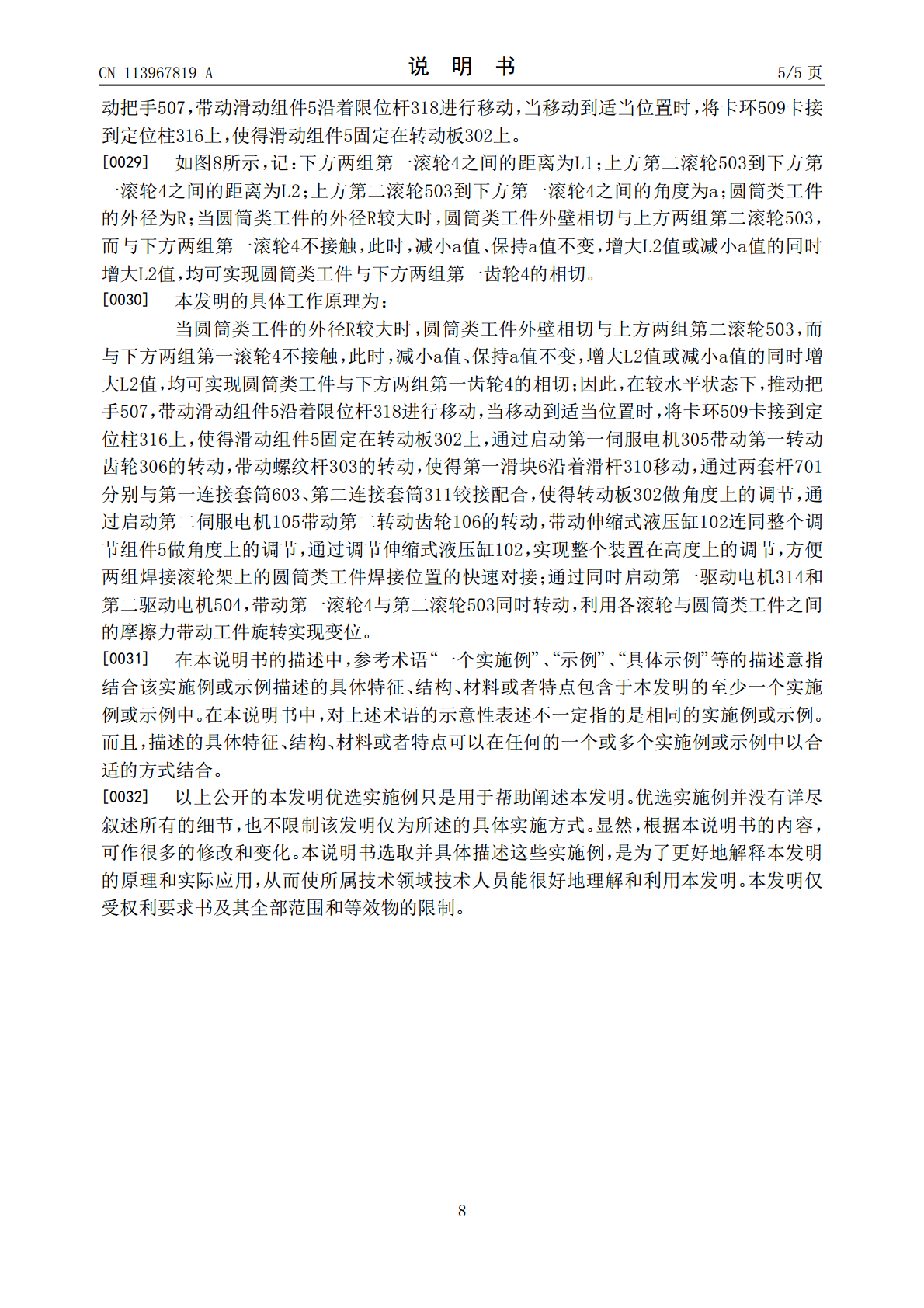

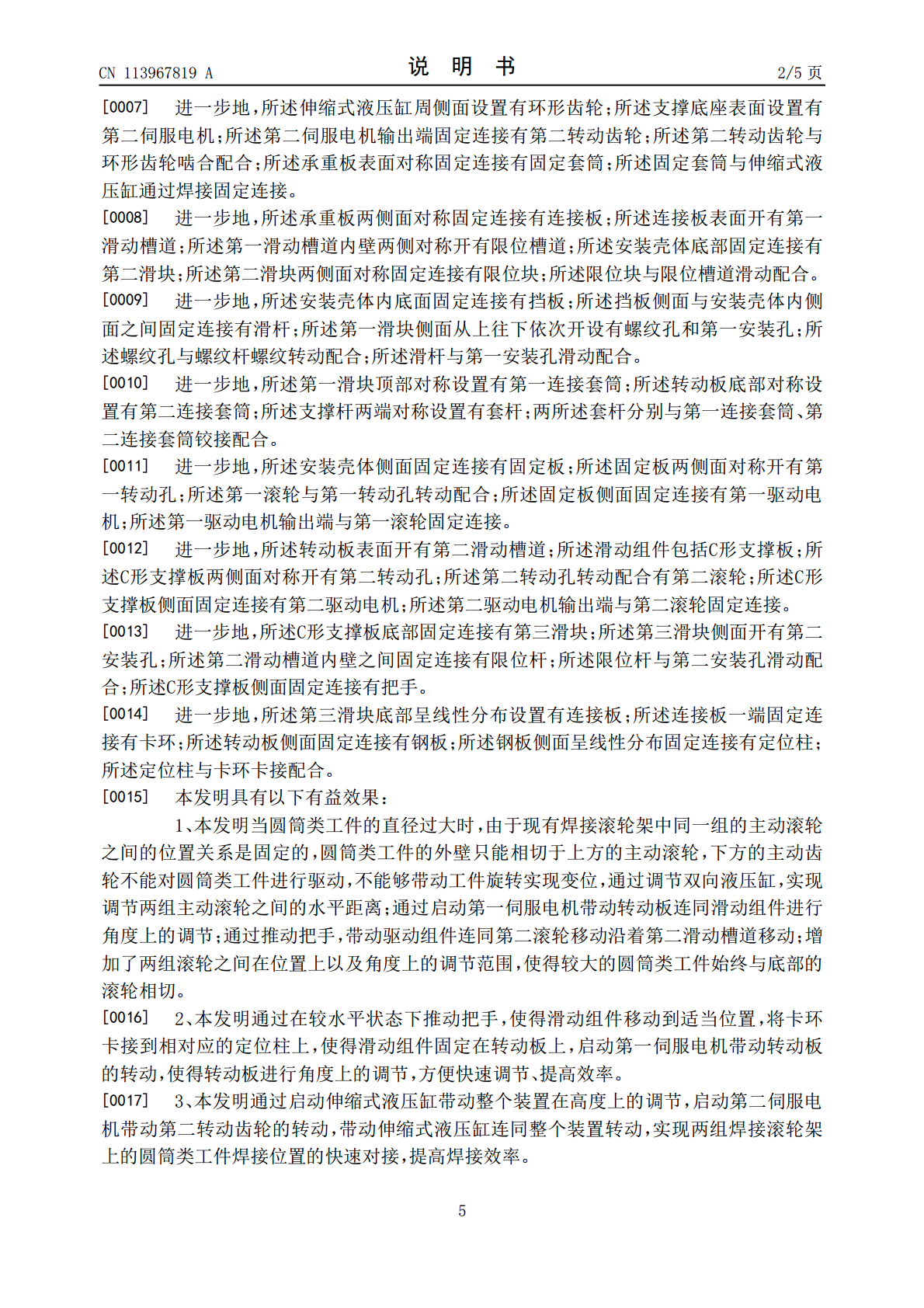

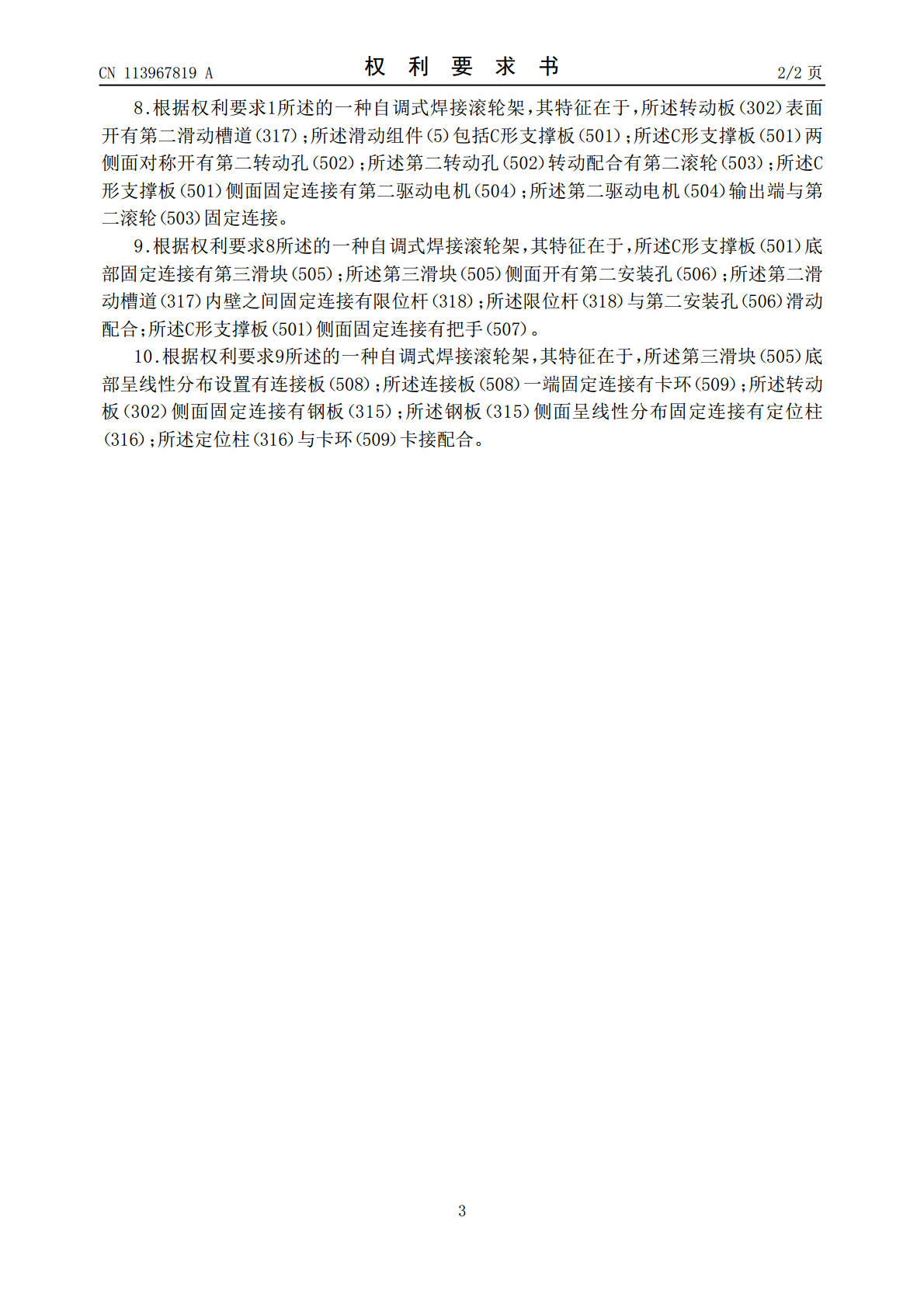

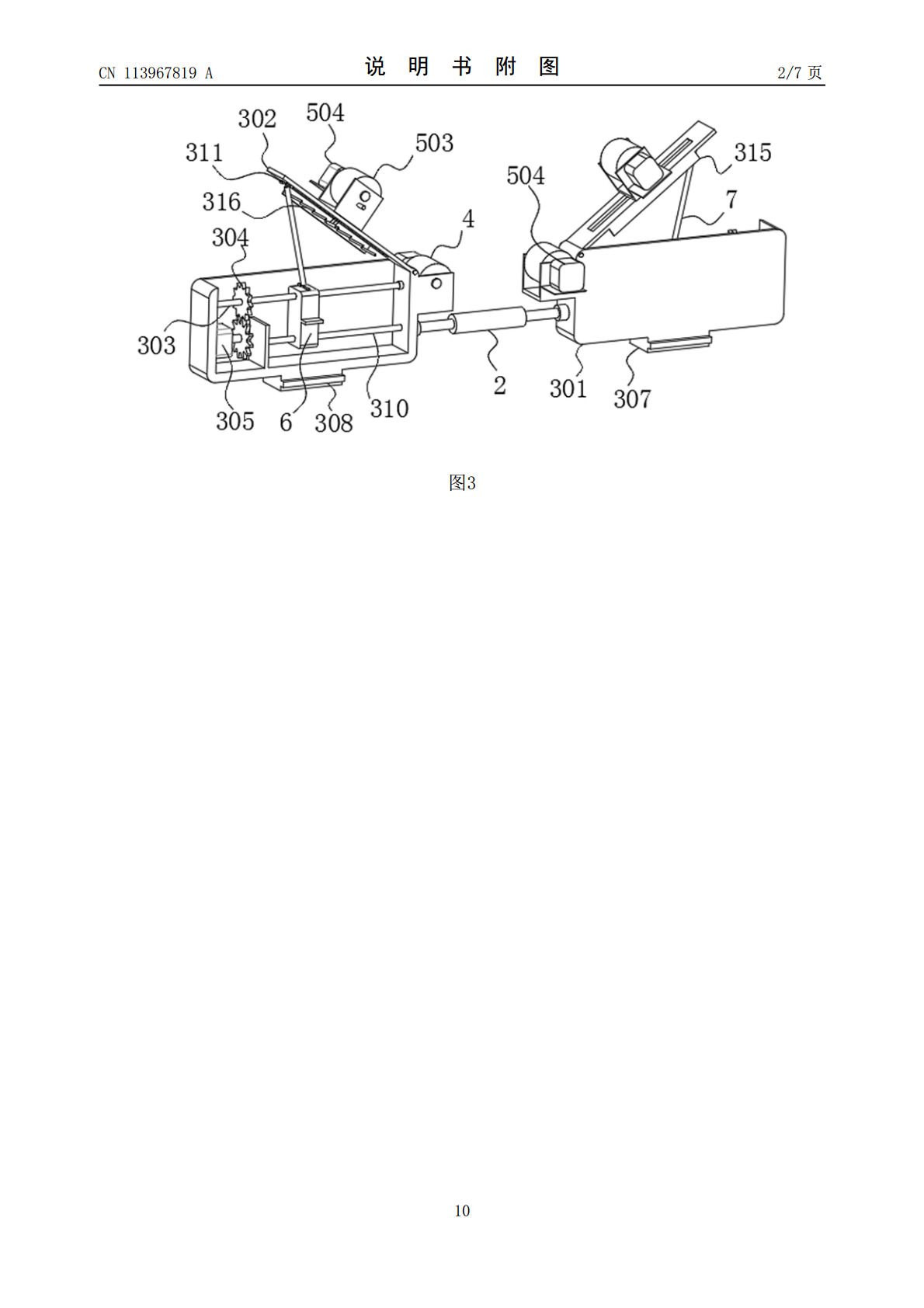

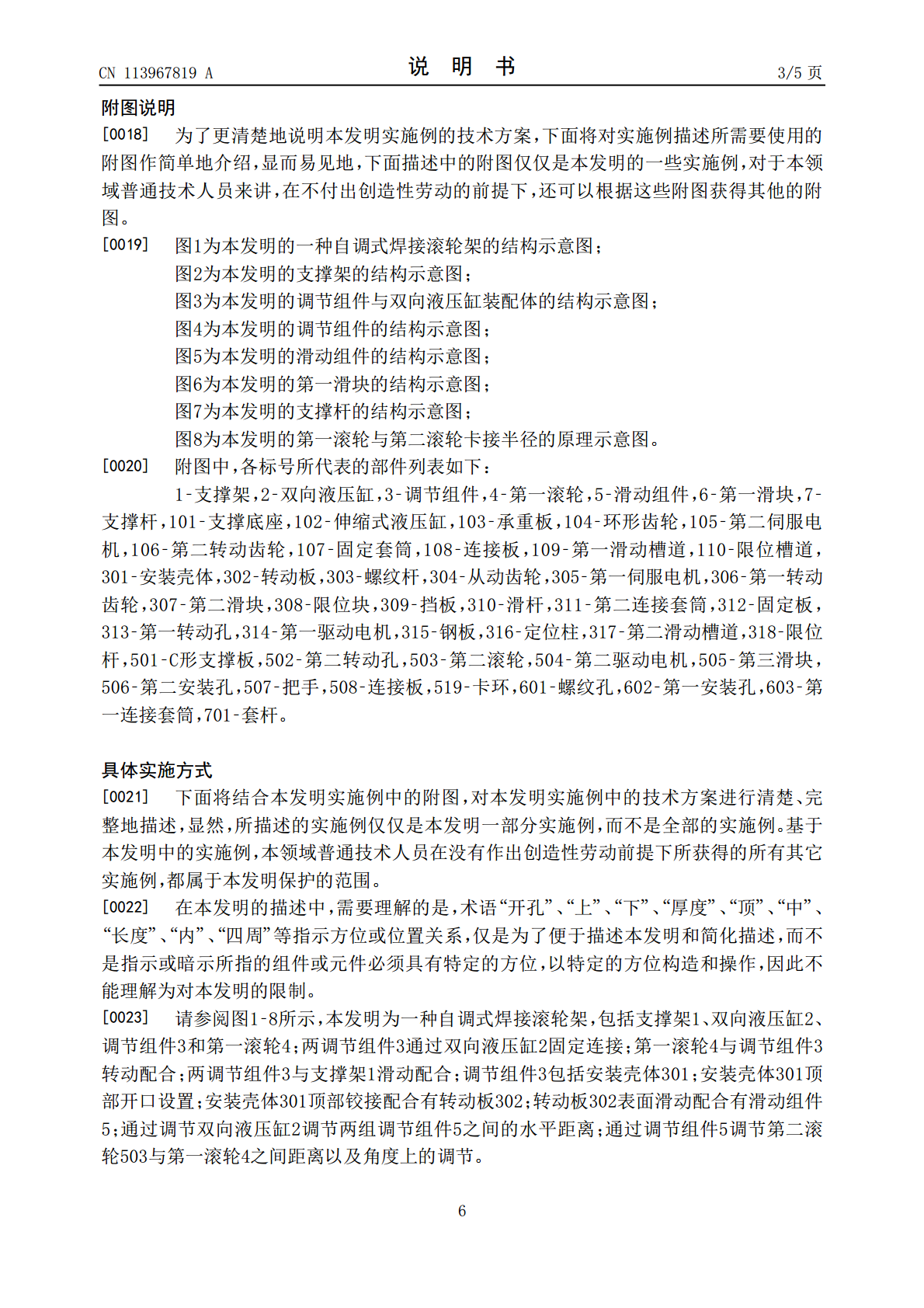

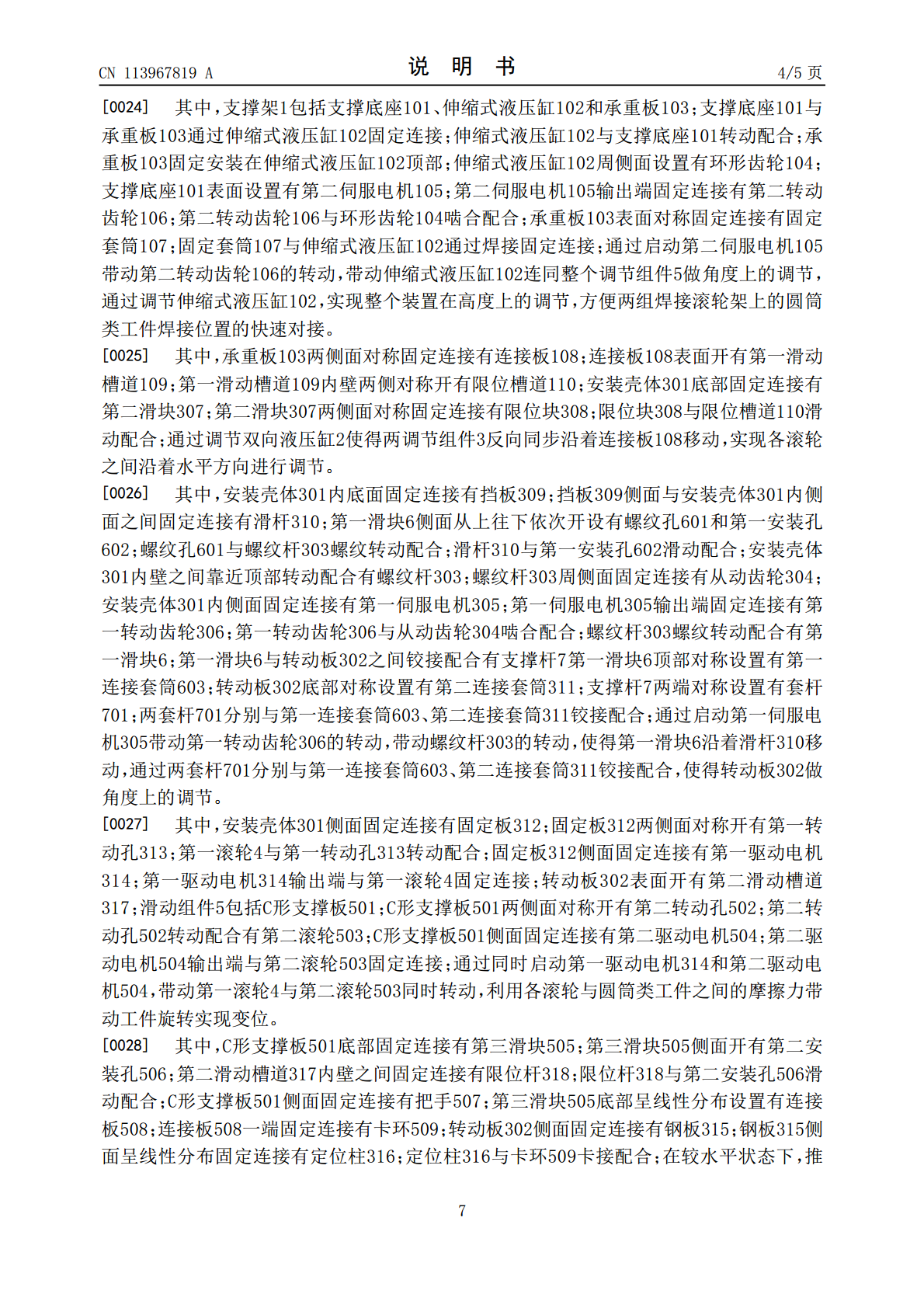

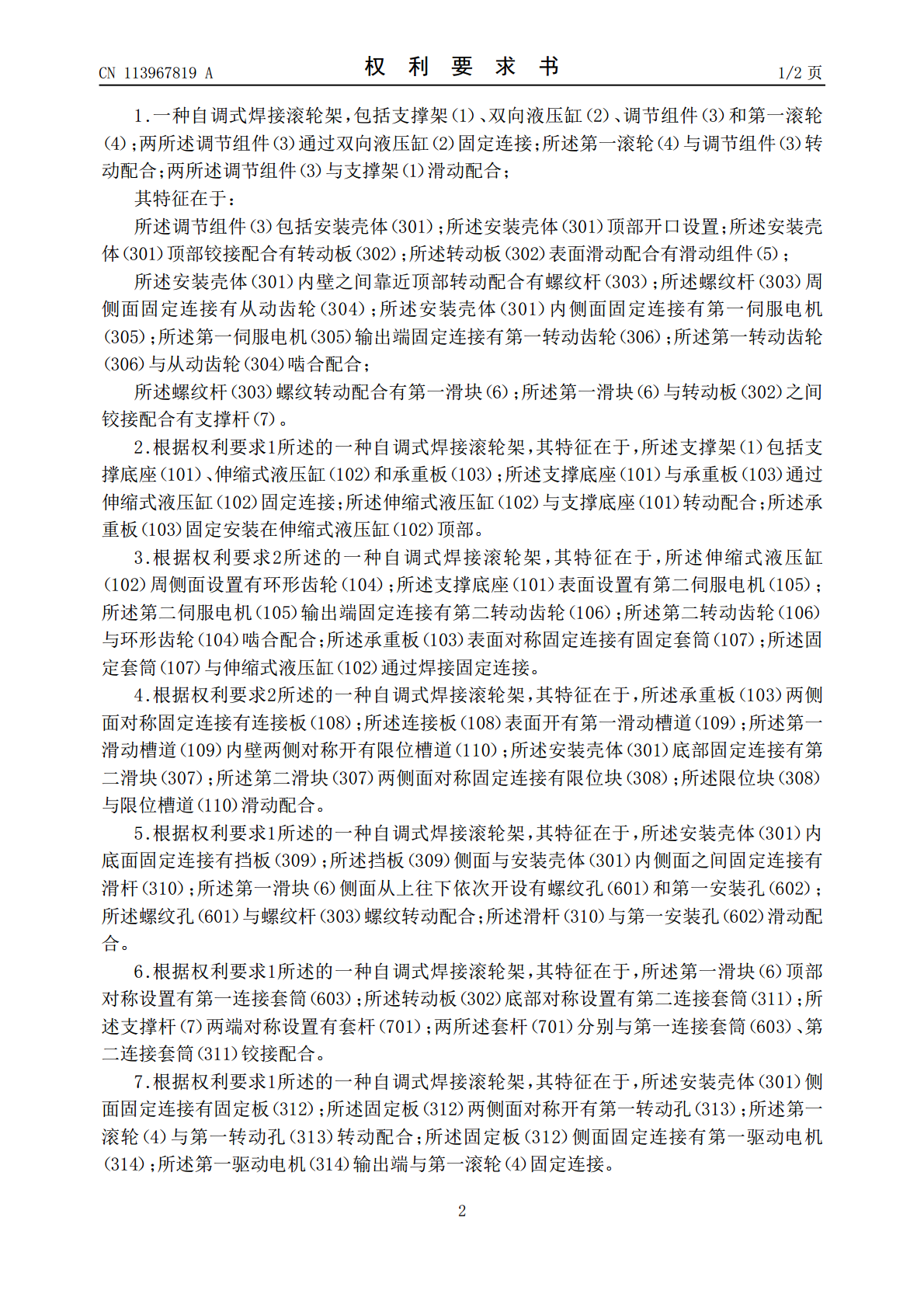

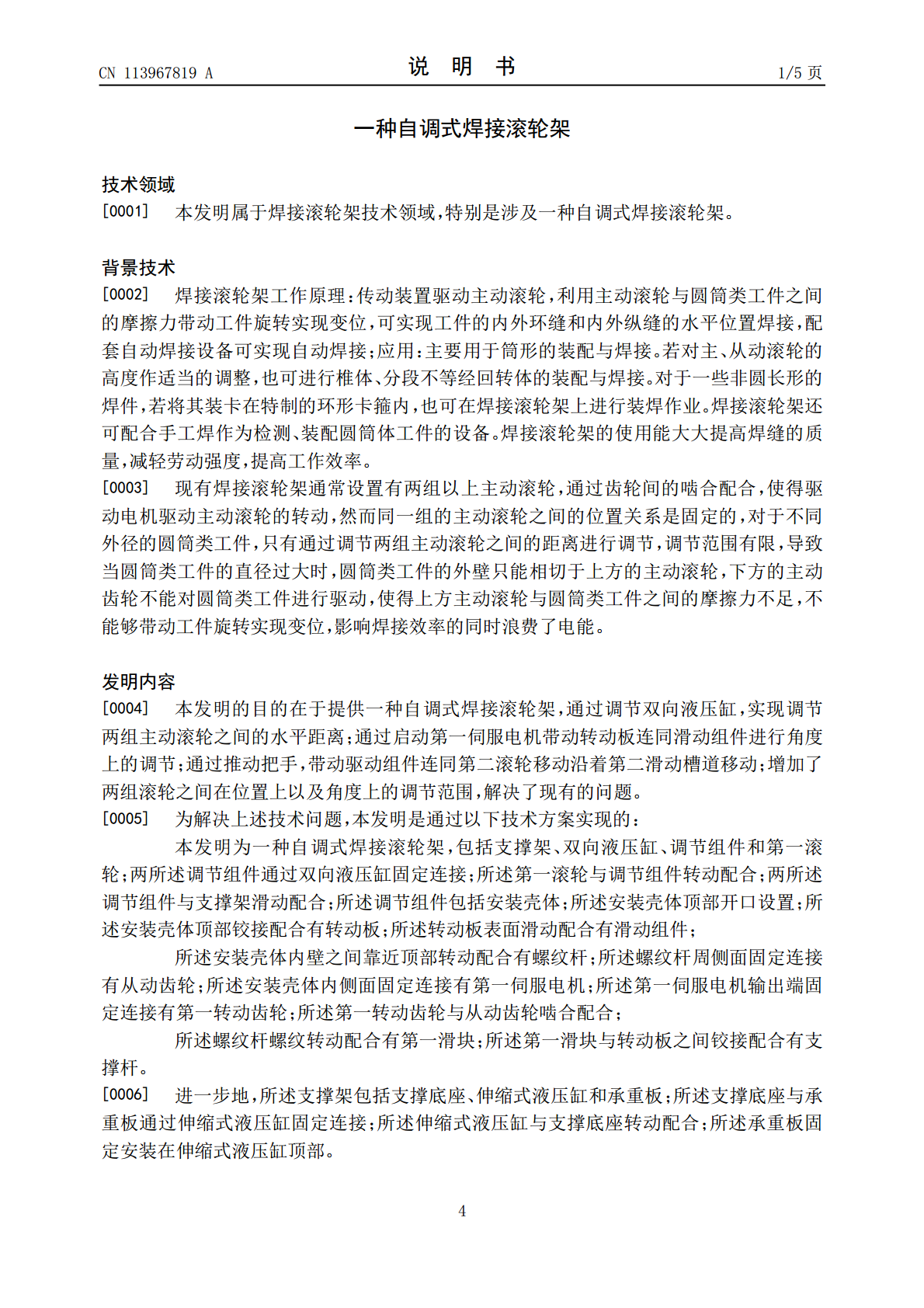

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113967819A(43)申请公布日2022.01.25(21)申请号202111358259.X(22)申请日2021.11.17(71)申请人浙江海洋大学地址316100浙江省舟山市普陀海洋科技产业园普陀展茅晓辉工业区c2—10地块(72)发明人王朴诚彭奇平郑雄胜(74)专利代理机构浙江千克知识产权代理有限公司33246代理人贾森君(51)Int.Cl.B23K37/053(2006.01)权利要求书2页说明书5页附图7页(54)发明名称一种自调式焊接滚轮架(57)摘要本发明公开了一种自调式焊接滚轮架，涉及焊接滚轮架技术领域。本发明包括支撑架、双向液压缸、调节组件和第一滚轮；两调节组件通过双向液压缸固定连接；第一滚轮与调节组件转动配合；两调节组件与支撑架滑动配合；调节组件包括安装壳体；安装壳体顶部开口设置；安装壳体顶部铰接配合有转动板；转动板表面滑动配合有滑动组件。本发明通过调节双向液压缸，实现调节两组主动滚轮之间的水平距离；通过启动第一伺服电机带动转动板连同滑动组件进行角度上的调节；通过推动把手，带动驱动组件连同第二滚轮移动沿着第二滑动槽道移动；增加了两组滚轮之间在位置上以及角度上的调节范围，使得较大的圆筒类工件始终与底部的滚轮相切。CN113967819ACN113967819A权利要求书1/2页1.一种自调式焊接滚轮架，包括支撑架（1）、双向液压缸（2）、调节组件（3）和第一滚轮（4）；两所述调节组件（3）通过双向液压缸（2）固定连接；所述第一滚轮（4）与调节组件（3）转动配合；两所述调节组件（3）与支撑架（1）滑动配合；其特征在于：所述调节组件（3）包括安装壳体（301）；所述安装壳体（301）顶部开口设置；所述安装壳体（301）顶部铰接配合有转动板（302）；所述转动板（302）表面滑动配合有滑动组件（5）；所述安装壳体（301）内壁之间靠近顶部转动配合有螺纹杆（303）；所述螺纹杆（303）周侧面固定连接有从动齿轮（304）；所述安装壳体（301）内侧面固定连接有第一伺服电机（305）；所述第一伺服电机（305）输出端固定连接有第一转动齿轮（306）；所述第一转动齿轮（306）与从动齿轮（304）啮合配合；所述螺纹杆（303）螺纹转动配合有第一滑块（6）；所述第一滑块（6）与转动板（302）之间铰接配合有支撑杆（7）。2.根据权利要求1所述的一种自调式焊接滚轮架，其特征在于，所述支撑架（1）包括支撑底座（101）、伸缩式液压缸（102）和承重板（103）；所述支撑底座（101）与承重板（103）通过伸缩式液压缸（102）固定连接；所述伸缩式液压缸（102）与支撑底座（101）转动配合；所述承重板（103）固定安装在伸缩式液压缸（102）顶部。3.根据权利要求2所述的一种自调式焊接滚轮架，其特征在于，所述伸缩式液压缸（102）周侧面设置有环形齿轮（104）；所述支撑底座（101）表面设置有第二伺服电机（105）；所述第二伺服电机（105）输出端固定连接有第二转动齿轮（106）；所述第二转动齿轮（106）与环形齿轮（104）啮合配合；所述承重板（103）表面对称固定连接有固定套筒（107）；所述固定套筒（107）与伸缩式液压缸（102）通过焊接固定连接。4.根据权利要求2所述的一种自调式焊接滚轮架，其特征在于，所述承重板（103）两侧面对称固定连接有连接板（108）；所述连接板（108）表面开有第一滑动槽道（109）；所述第一滑动槽道（109）内壁两侧对称开有限位槽道（110）；所述安装壳体（301）底部固定连接有第二滑块（307）；所述第二滑块（307）两侧面对称固定连接有限位块（308）；所述限位块（308）与限位槽道（110）滑动配合。5.根据权利要求1所述的一种自调式焊接滚轮架，其特征在于，所述安装壳体（301）内底面固定连接有挡板（309）；所述挡板（309）侧面与安装壳体（301）内侧面之间固定连接有滑杆（310）；所述第一滑块（6）侧面从上往下依次开设有螺纹孔（601）和第一安装孔（602）；所述螺纹孔（601）与螺纹杆（303）螺纹转动配合；所述滑杆（310）与第一安装孔（602）滑动配合。6.根据权利要求1所述的一种自调式焊接滚轮架，其特征在于，所述第一滑块（6）顶部对称设置有第一连接套筒（603）；所述转动板（302）底部对称设置有第二连接套筒（311）；所述支撑杆（7）两端对称设置有套杆（701）；两所述套杆（701）分别与第一连接套筒（603）、第二连接套筒（311）铰接配合。7.根据权利要求1所述的一种自调式焊接滚轮架，其特征在于，所述安装壳体（301）侧面固定连接有固定板（312）；所述固定板（312）两侧面
