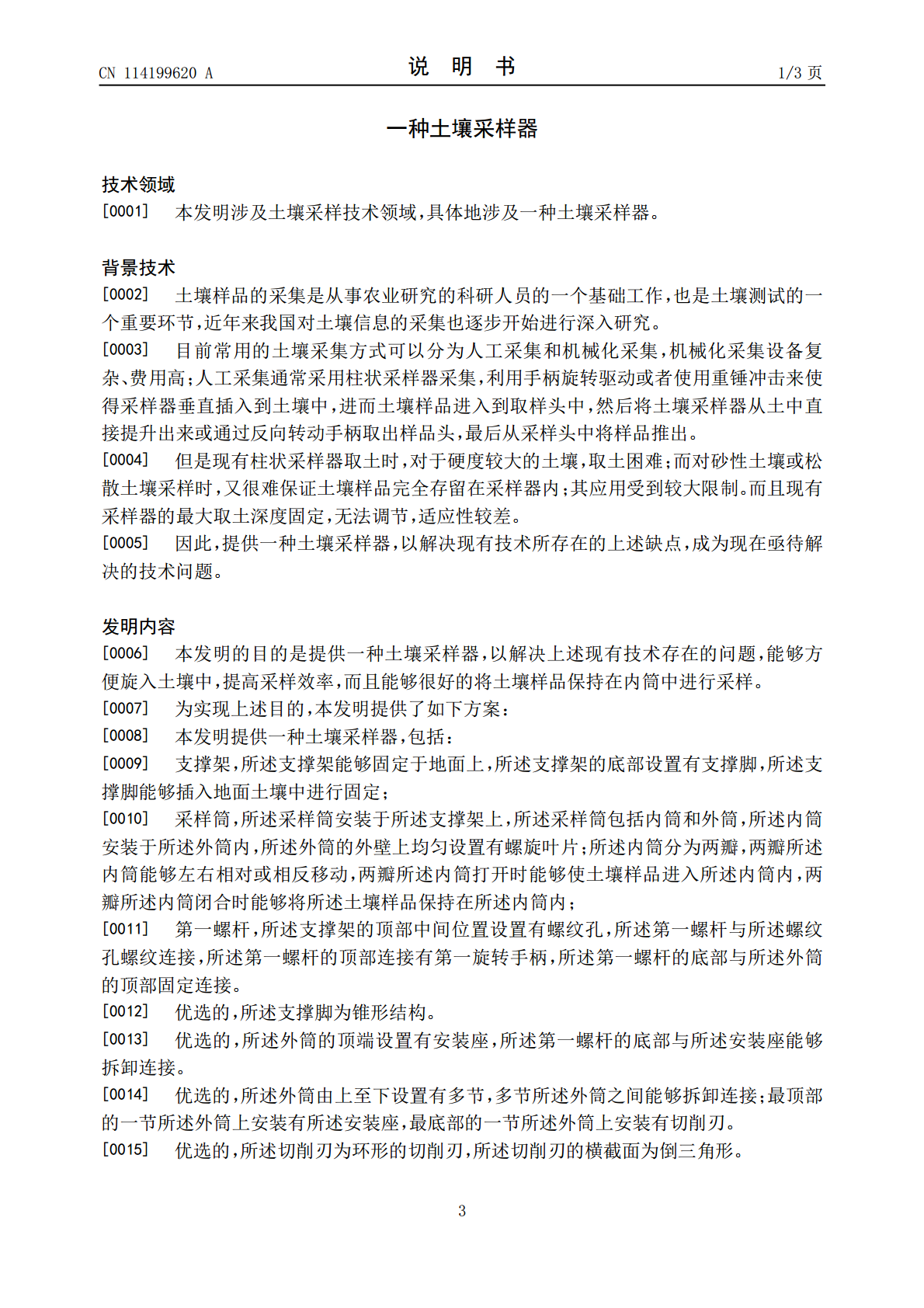

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114199620A(43)申请公布日2022.03.18(21)申请号202111511213.7(22)申请日2021.12.06(71)申请人内蒙古自治区农牧业科学院地址010000内蒙古自治区呼和浩特市玉泉区昭君路22号(72)发明人刘亚红孙海莲张君谢宇乌日勒格常虹邱晓石磊王慧敏王洋维拉木兰晔薷罕(74)专利代理机构北京盛凡佳华专利代理事务所(普通合伙)11947代理人王艳(51)Int.Cl.G01N1/08(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种土壤采样器(57)摘要本发明公开了一种土壤采样器，属于土壤采样技术领域，包括：支撑架，支撑架能够固定于地面上，支撑架的底部设置有支撑脚，支撑脚能够插入地面土壤中进行固定；采样筒，采样筒安装于支撑架上，采样筒包括内筒和外筒，内筒安装于外筒内，外筒的外壁上均匀设置有螺旋叶片；内筒分为两瓣，两瓣内筒能够左右相对或相反移动，两瓣内筒打开时能够使土壤样品进入内筒内，两瓣内筒闭合时能够将土壤样品保持在内筒内；第一螺杆，支撑架的顶部中间位置设置有螺纹孔，第一螺杆与螺纹孔螺纹连接，第一螺杆的顶部连接有第一旋转手柄，底部与外筒的顶部固定连接。本发明能够方便旋入土壤中，提高采样效率，而且能够很好的将土壤样品保持在内筒中进行采样。CN114199620ACN114199620A权利要求书1/1页1.一种土壤采样器，其特征在于：包括：支撑架，所述支撑架能够固定于地面上，所述支撑架的底部设置有支撑脚，所述支撑脚能够插入地面土壤中进行固定；采样筒，所述采样筒安装于所述支撑架上，所述采样筒包括内筒和外筒，所述内筒安装于所述外筒内，所述外筒的外壁上均匀设置有螺旋叶片；所述内筒分为两瓣，两瓣所述内筒能够左右相对或相反移动，两瓣所述内筒打开时能够使土壤样品进入所述内筒内，两瓣所述内筒闭合时能够将所述土壤样品保持在所述内筒内；第一螺杆，所述支撑架的顶部中间位置设置有螺纹孔，所述第一螺杆与所述螺纹孔螺纹连接，所述第一螺杆的顶部连接有第一旋转手柄，所述第一螺杆的底部与所述外筒的顶部固定连接。2.根据权利要求1所述的土壤采样器，其特征在于：所述支撑脚为锥形结构。3.根据权利要求1所述的土壤采样器，其特征在于：所述外筒的顶端设置有安装座，所述第一螺杆的底部与所述安装座能够拆卸连接。4.根据权利要求3所述的土壤采样器，其特征在于：所述外筒由上至下设置有多节，多节所述外筒之间能够拆卸连接；最顶部的一节所述外筒上安装有所述安装座，最底部的一节所述外筒上安装有切削刃。5.根据权利要求4所述的土壤采样器，其特征在于：所述切削刃为环形的切削刃，所述切削刃的横截面为倒三角形。6.根据权利要求4所述的土壤采样器，其特征在于：每瓣的所述内筒均由上至下设置有多节，每瓣的多节所述内筒之间能够拆卸连接；每瓣所述内筒的最顶部一节的顶部均通过连接杆连接有滑块，两个所述滑块分别螺纹安装于第二螺杆的左右两侧；最顶部的一节所述外筒上安装有安装孔，所述第二螺杆安装于所述安装孔内，所述第二螺杆连接有第二旋转手柄。7.根据权利要求6所述的土壤采样器，其特征在于：所述第二螺杆的左右两侧的螺纹方向相反。8.根据权利要求7所述的土壤采样器，其特征在于：每瓣所述内筒的最底部一节均设置有半锥形的封闭部，两瓣所述内筒的所述封闭部能够围成圆锥形，将土壤样品保持在所述内筒内。9.根据权利要求1所述的土壤采样器，其特征在于：所述采样筒采用不锈钢材质制成。2CN114199620A说明书1/3页一种土壤采样器技术领域[0001]本发明涉及土壤采样技术领域，具体地涉及一种土壤采样器。背景技术[0002]土壤样品的采集是从事农业研究的科研人员的一个基础工作，也是土壤测试的一个重要环节，近年来我国对土壤信息的采集也逐步开始进行深入研究。[0003]目前常用的土壤采集方式可以分为人工采集和机械化采集，机械化采集设备复杂、费用高；人工采集通常采用柱状采样器采集，利用手柄旋转驱动或者使用重锤冲击来使得采样器垂直插入到土壤中，进而土壤样品进入到取样头中，然后将土壤采样器从土中直接提升出来或通过反向转动手柄取出样品头，最后从采样头中将样品推出。[0004]但是现有柱状采样器取土时，对于硬度较大的土壤，取土困难；而对砂性土壤或松散土壤采样时，又很难保证土壤样品完全存留在采样器内；其应用受到较大限制。而且现有采样器的最大取土深度固定，无法调节，适应性较差。[0005]因此，提供一种土壤采样器，以解决现有技术所存在的上述缺点，成为现在亟待解决的技术问题。发明内容[0006]本发明的目的是提供一种土壤采样器，以解决上述现有技术存在的问题，能够方便旋入土壤中，提高采样效率，而且能够很好的将土壤样品
