一种离子色谱法水样检测用自动压滤装置.pdf

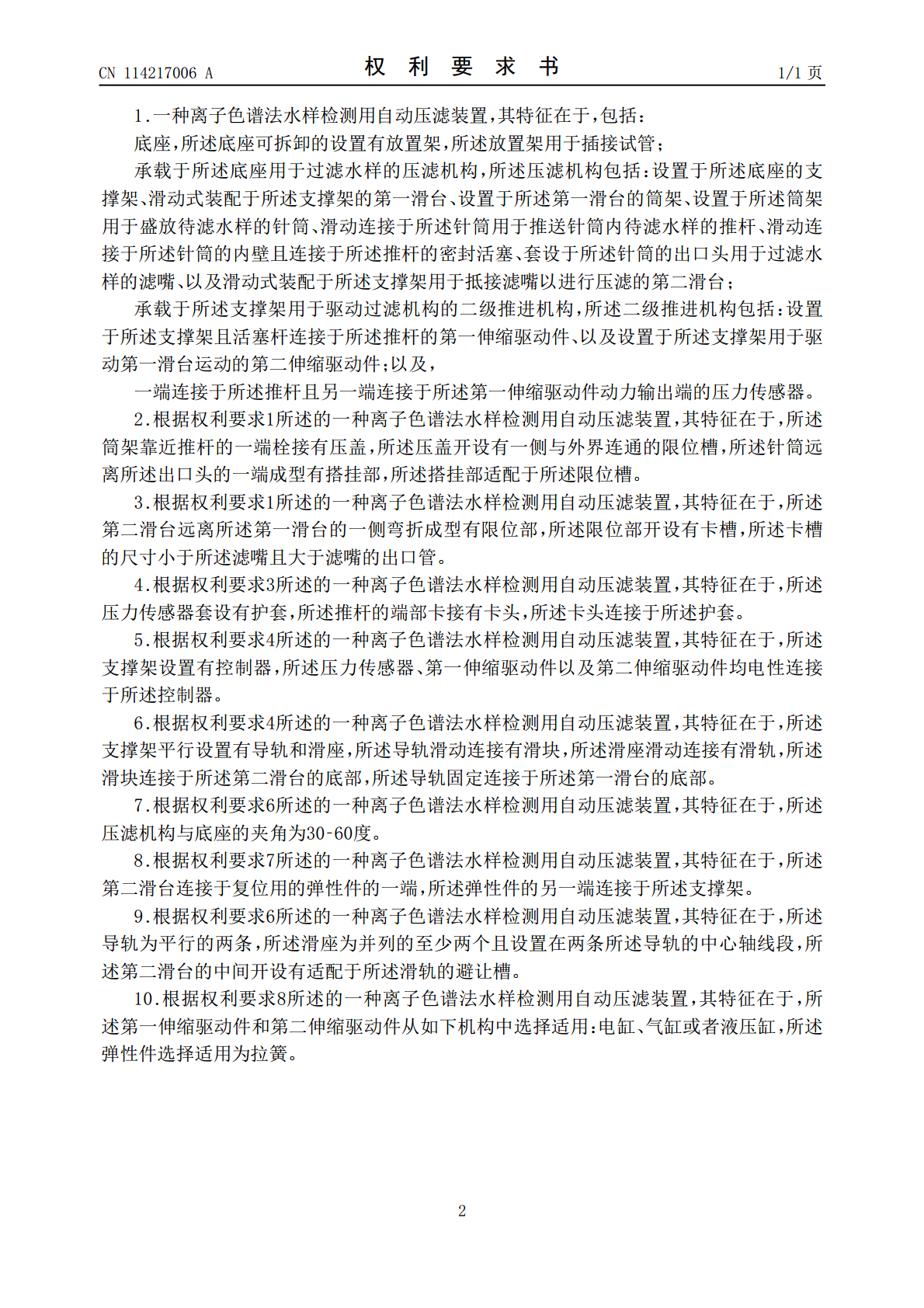

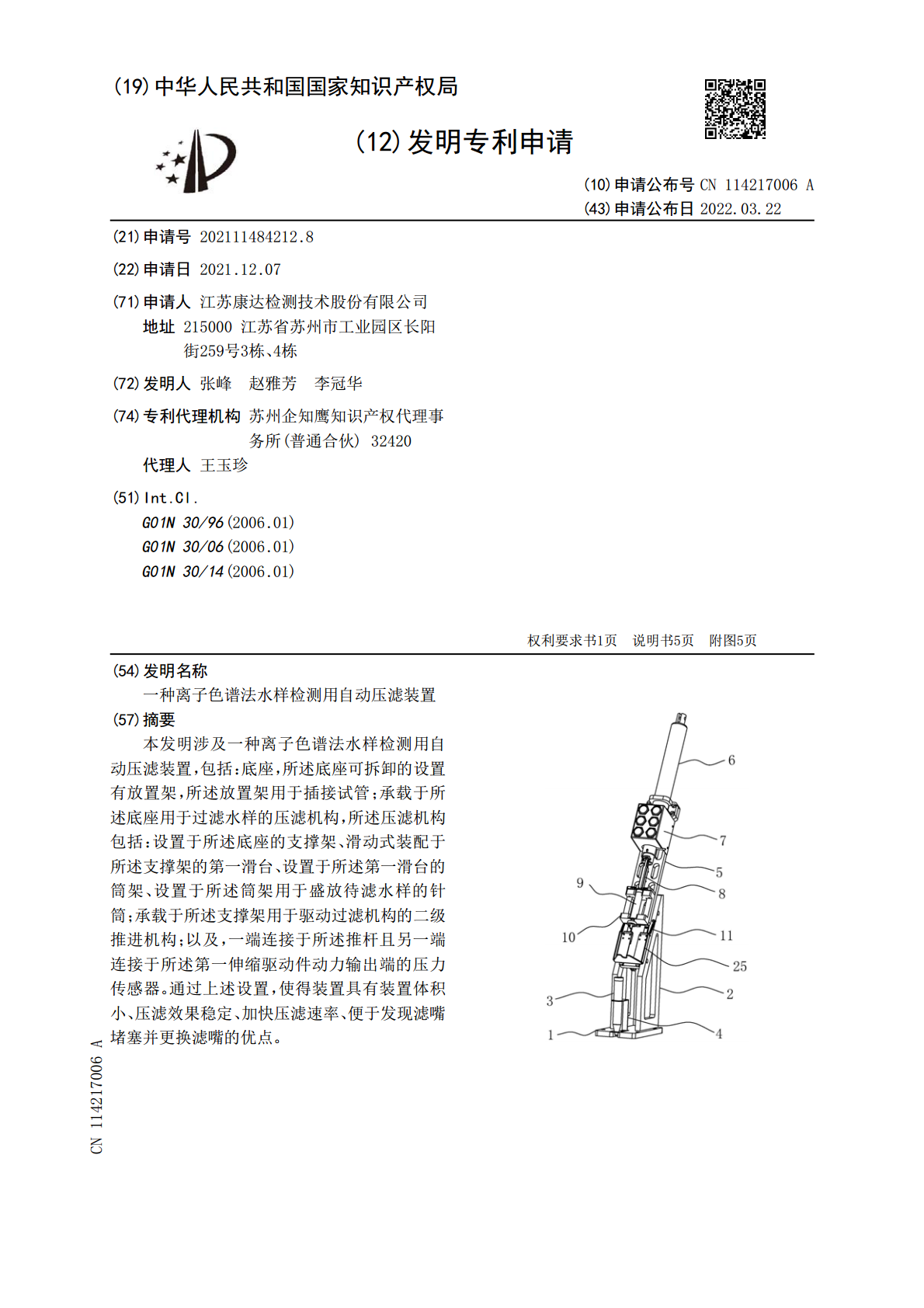

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114217006A(43)申请公布日2022.03.22(21)申请号202111484212.8(22)申请日2021.12.07(71)申请人江苏康达检测技术股份有限公司地址215000江苏省苏州市工业园区长阳街259号3栋、4栋(72)发明人张峰赵雅芳李冠华(74)专利代理机构苏州企知鹰知识产权代理事务所(普通合伙)32420代理人王玉珍(51)Int.Cl.G01N30/96(2006.01)G01N30/06(2006.01)G01N30/14(2006.01)权利要求书1页说明书5页附图5页(54)发明名称一种离子色谱法水样检测用自动压滤装置(57)摘要本发明涉及一种离子色谱法水样检测用自动压滤装置，包括：底座，所述底座可拆卸的设置有放置架，所述放置架用于插接试管；承载于所述底座用于过滤水样的压滤机构，所述压滤机构包括：设置于所述底座的支撑架、滑动式装配于所述支撑架的第一滑台、设置于所述第一滑台的筒架、设置于所述筒架用于盛放待滤水样的针筒；承载于所述支撑架用于驱动过滤机构的二级推进机构；以及，一端连接于所述推杆且另一端连接于所述第一伸缩驱动件动力输出端的压力传感器。通过上述设置，使得装置具有装置体积小、压滤效果稳定、加快压滤速率、便于发现滤嘴堵塞并更换滤嘴的优点。CN114217006ACN114217006A权利要求书1/1页1.一种离子色谱法水样检测用自动压滤装置，其特征在于，包括：底座，所述底座可拆卸的设置有放置架，所述放置架用于插接试管；承载于所述底座用于过滤水样的压滤机构，所述压滤机构包括：设置于所述底座的支撑架、滑动式装配于所述支撑架的第一滑台、设置于所述第一滑台的筒架、设置于所述筒架用于盛放待滤水样的针筒、滑动连接于所述针筒用于推送针筒内待滤水样的推杆、滑动连接于所述针筒的内壁且连接于所述推杆的密封活塞、套设于所述针筒的出口头用于过滤水样的滤嘴、以及滑动式装配于所述支撑架用于抵接滤嘴以进行压滤的第二滑台；承载于所述支撑架用于驱动过滤机构的二级推进机构，所述二级推进机构包括：设置于所述支撑架且活塞杆连接于所述推杆的第一伸缩驱动件、以及设置于所述支撑架用于驱动第一滑台运动的第二伸缩驱动件；以及，一端连接于所述推杆且另一端连接于所述第一伸缩驱动件动力输出端的压力传感器。2.根据权利要求1所述的一种离子色谱法水样检测用自动压滤装置，其特征在于，所述筒架靠近推杆的一端栓接有压盖，所述压盖开设有一侧与外界连通的限位槽，所述针筒远离所述出口头的一端成型有搭挂部，所述搭挂部适配于所述限位槽。3.根据权利要求1所述的一种离子色谱法水样检测用自动压滤装置，其特征在于，所述第二滑台远离所述第一滑台的一侧弯折成型有限位部，所述限位部开设有卡槽，所述卡槽的尺寸小于所述滤嘴且大于滤嘴的出口管。4.根据权利要求3所述的一种离子色谱法水样检测用自动压滤装置，其特征在于，所述压力传感器套设有护套，所述推杆的端部卡接有卡头，所述卡头连接于所述护套。5.根据权利要求4所述的一种离子色谱法水样检测用自动压滤装置，其特征在于，所述支撑架设置有控制器，所述压力传感器、第一伸缩驱动件以及第二伸缩驱动件均电性连接于所述控制器。6.根据权利要求4所述的一种离子色谱法水样检测用自动压滤装置，其特征在于，所述支撑架平行设置有导轨和滑座，所述导轨滑动连接有滑块，所述滑座滑动连接有滑轨，所述滑块连接于所述第二滑台的底部，所述导轨固定连接于所述第一滑台的底部。7.根据权利要求6所述的一种离子色谱法水样检测用自动压滤装置，其特征在于，所述压滤机构与底座的夹角为30‑60度。8.根据权利要求7所述的一种离子色谱法水样检测用自动压滤装置，其特征在于，所述第二滑台连接于复位用的弹性件的一端，所述弹性件的另一端连接于所述支撑架。9.根据权利要求6所述的一种离子色谱法水样检测用自动压滤装置，其特征在于，所述导轨为平行的两条，所述滑座为并列的至少两个且设置在两条所述导轨的中心轴线段，所述第二滑台的中间开设有适配于所述滑轨的避让槽。10.根据权利要求8所述的一种离子色谱法水样检测用自动压滤装置，其特征在于，所述第一伸缩驱动件和第二伸缩驱动件从如下机构中选择适用：电缸、气缸或者液压缸，所述弹性件选择适用为拉簧。2CN114217006A说明书1/5页一种离子色谱法水样检测用自动压滤装置技术领域[0001]本发明涉及压滤装置技术领域，特别涉及一种离子色谱法水样检测用自动压滤装置。背景技术[0002]离子色谱是高效液相色谱的一种，故又称高效离子色谱(HPIC)或现代离子色谱，其检测原理为：大多数电离物质在溶液中会发生电离，产生电导，通过对电导的检测，就可以对其电离程度进行分析，由于在稀溶液中大多数电离物
