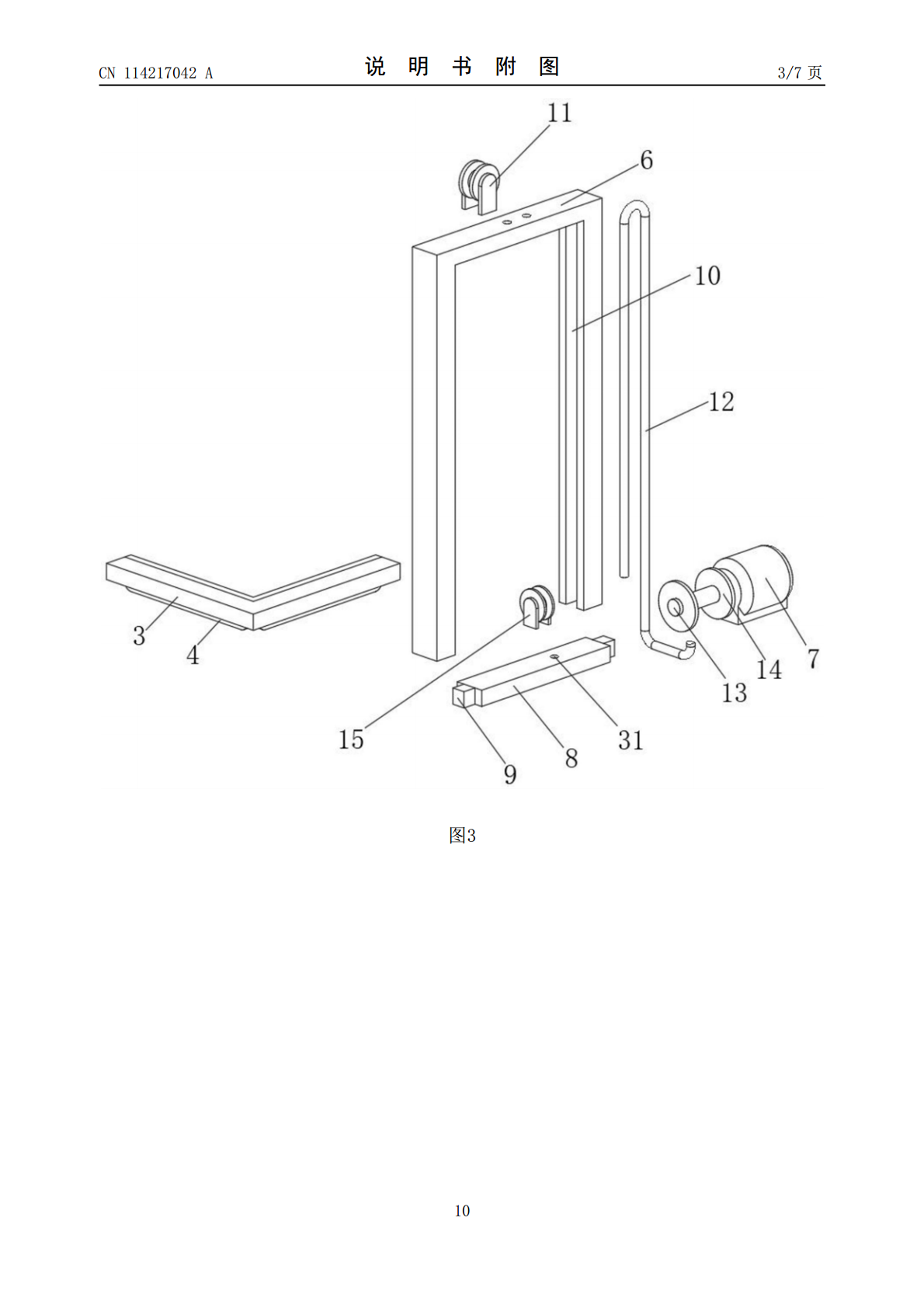

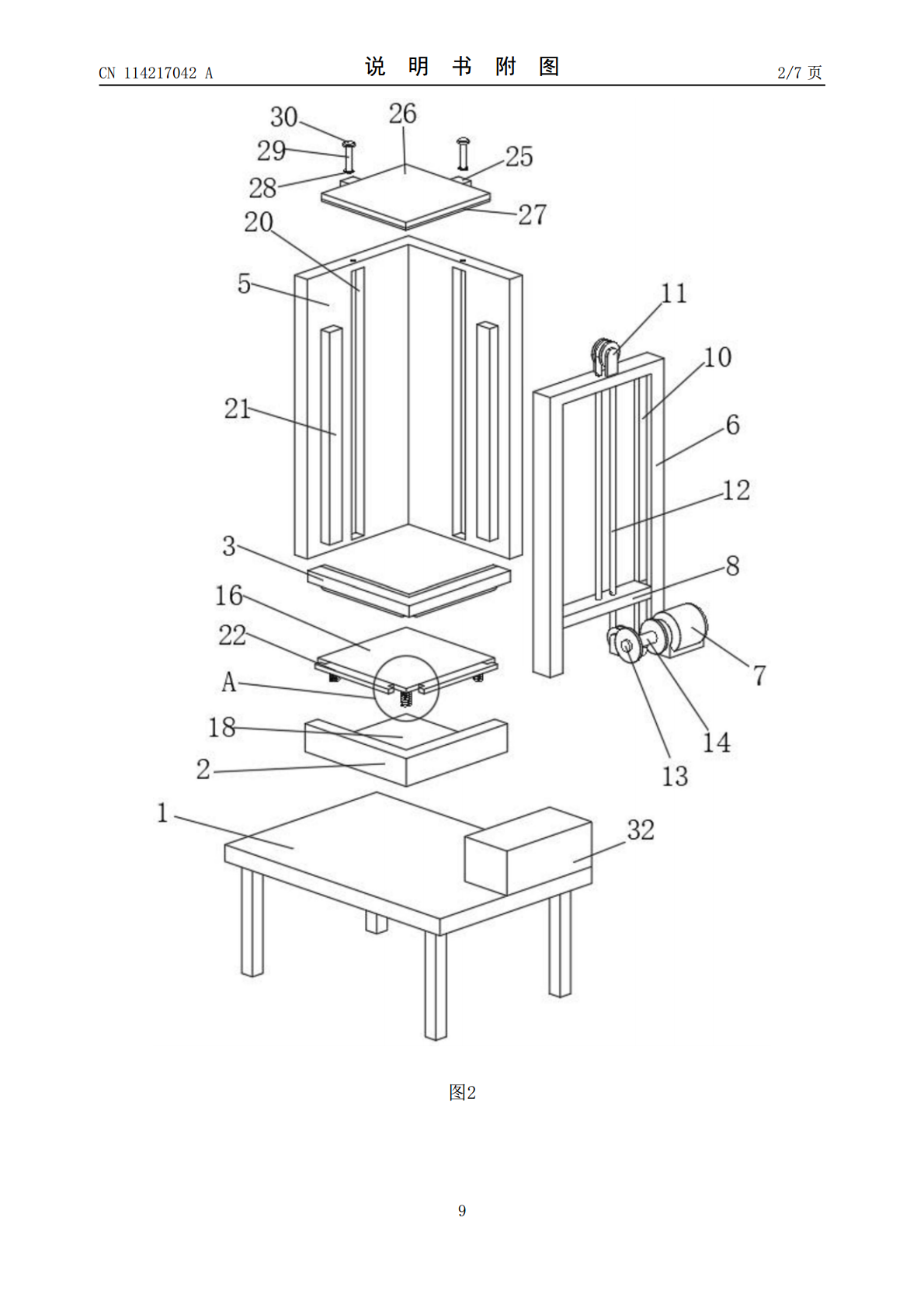

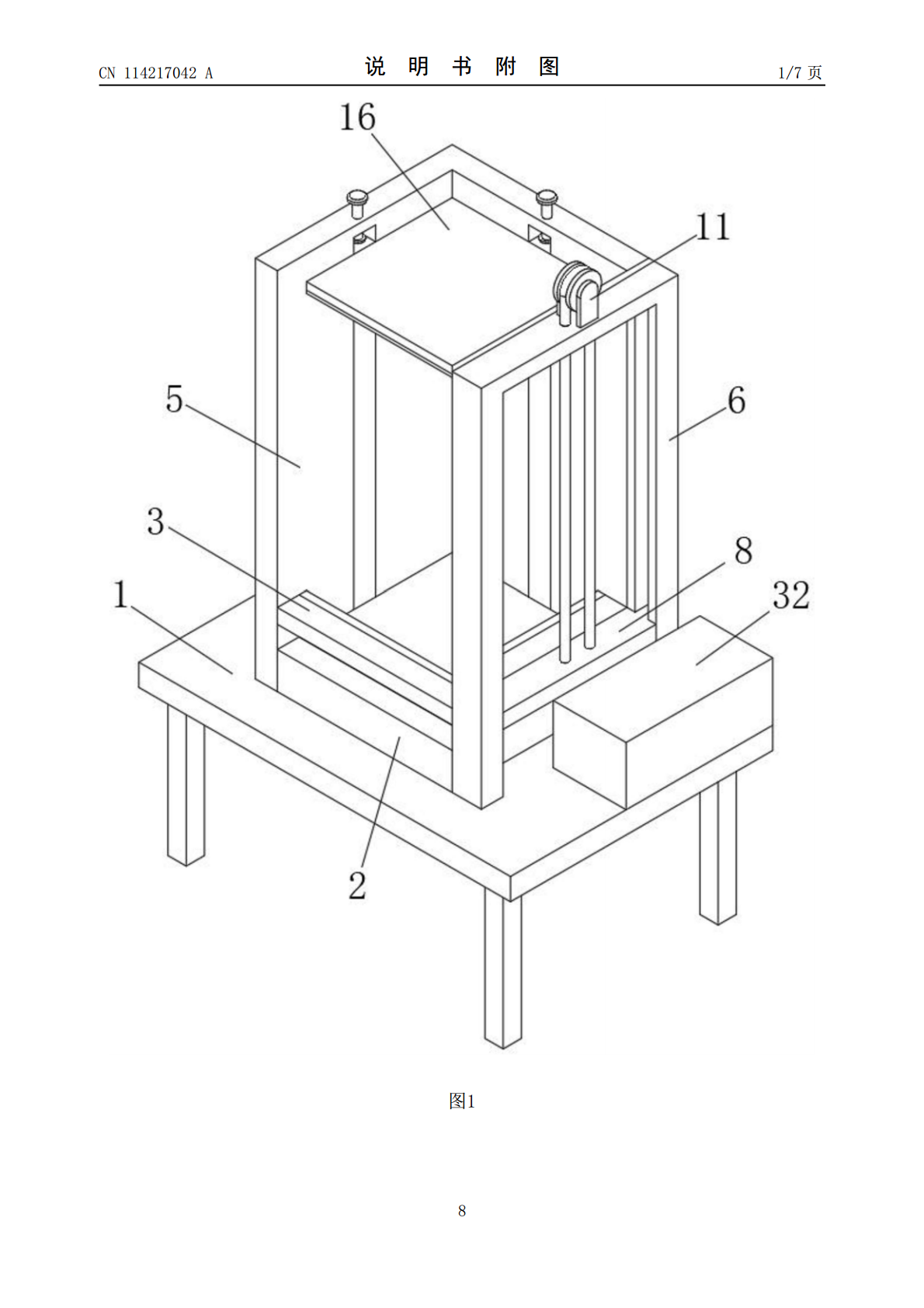

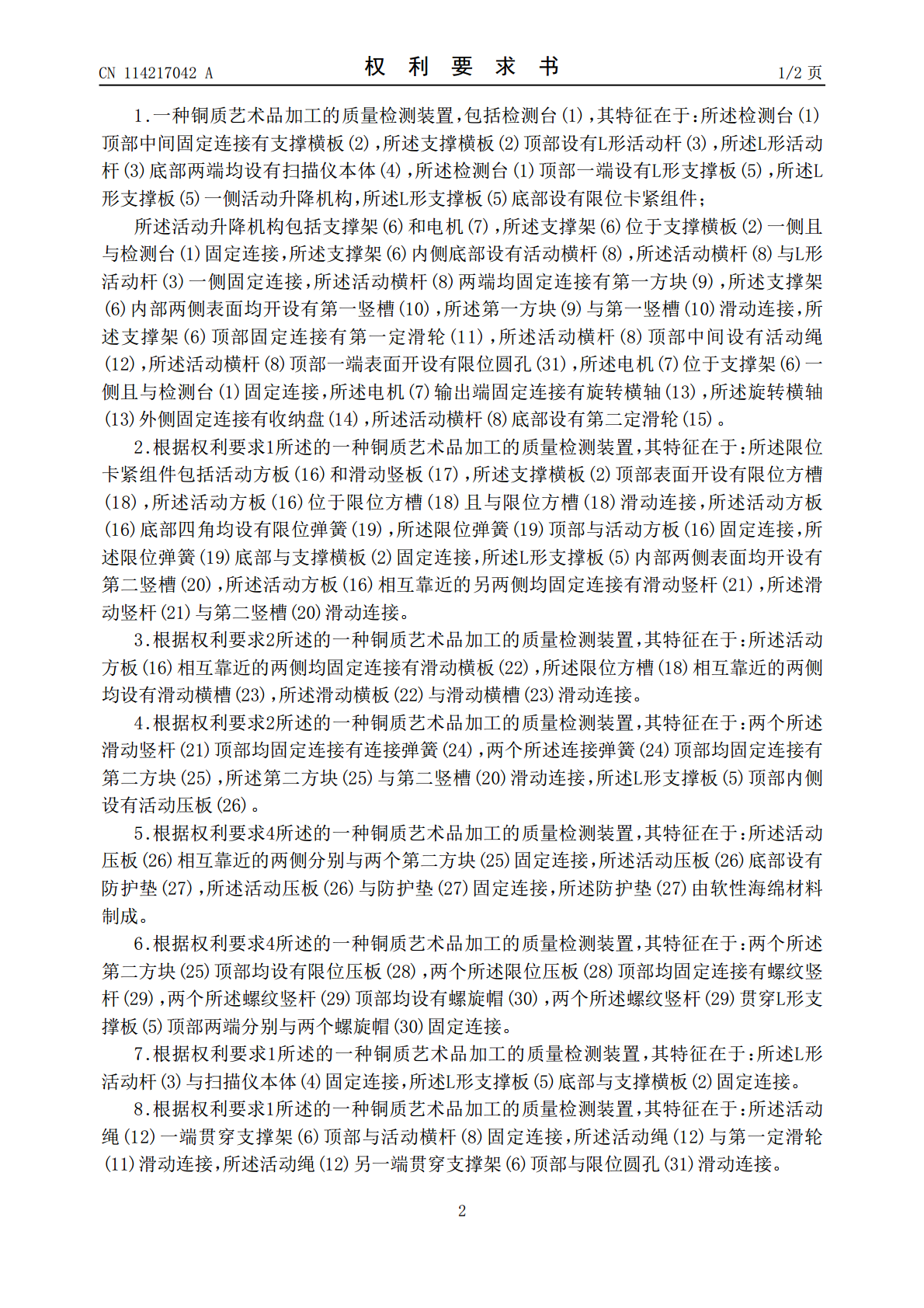

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114217042A(43)申请公布日2022.03.22(21)申请号202111531482.X(22)申请日2021.12.15(71)申请人江西铜印象文化创意有限公司地址335000江西省鹰潭市贵溪市经济开发区(72)发明人熊天寿丁红良(74)专利代理机构南昌中擎知识产权代理事务所(普通合伙)36148代理人胡春华(51)Int.Cl.G01N33/2045(2019.01)权利要求书2页说明书4页附图7页(54)发明名称一种铜质艺术品加工的质量检测装置(57)摘要本发明公开了一种铜质艺术品加工的质量检测装置，其技术方案是：包括检测台，检测台顶部中间固定连接有支撑横板，支撑横板顶部设有L形活动杆，L形活动杆底部两端均设有扫描仪本体，检测台顶部一端设有L形支撑板，L形支撑板一侧活动升降机构，L形支撑板底部设有限位卡紧组件，活动升降机构包括支撑架和电机，支撑架位于支撑横板一侧且与检测台固定连接，一种铜质艺术品加工的质量检测装置有益效果是：提升了该质量检测装置的检测准确性，检测更加方便，提升检测装置检测的效率，避免了现有的质量检测装置在对铜质艺术品进行质量检测的过程中，艺术品无法保持稳定，导致检测装置检测时易出现误差，影响铜质艺术品检测结果的问题。CN114217042ACN114217042A权利要求书1/2页1.一种铜质艺术品加工的质量检测装置，包括检测台(1)，其特征在于：所述检测台(1)顶部中间固定连接有支撑横板(2)，所述支撑横板(2)顶部设有L形活动杆(3)，所述L形活动杆(3)底部两端均设有扫描仪本体(4)，所述检测台(1)顶部一端设有L形支撑板(5)，所述L形支撑板(5)一侧活动升降机构，所述L形支撑板(5)底部设有限位卡紧组件；所述活动升降机构包括支撑架(6)和电机(7)，所述支撑架(6)位于支撑横板(2)一侧且与检测台(1)固定连接，所述支撑架(6)内侧底部设有活动横杆(8)，所述活动横杆(8)与L形活动杆(3)一侧固定连接，所述活动横杆(8)两端均固定连接有第一方块(9)，所述支撑架(6)内部两侧表面均开设有第一竖槽(10)，所述第一方块(9)与第一竖槽(10)滑动连接，所述支撑架(6)顶部固定连接有第一定滑轮(11)，所述活动横杆(8)顶部中间设有活动绳(12)，所述活动横杆(8)顶部一端表面开设有限位圆孔(31)，所述电机(7)位于支撑架(6)一侧且与检测台(1)固定连接，所述电机(7)输出端固定连接有旋转横轴(13)，所述旋转横轴(13)外侧固定连接有收纳盘(14)，所述活动横杆(8)底部设有第二定滑轮(15)。2.根据权利要求1所述的一种铜质艺术品加工的质量检测装置，其特征在于：所述限位卡紧组件包括活动方板(16)和滑动竖板(17)，所述支撑横板(2)顶部表面开设有限位方槽(18)，所述活动方板(16)位于限位方槽(18)且与限位方槽(18)滑动连接，所述活动方板(16)底部四角均设有限位弹簧(19)，所述限位弹簧(19)顶部与活动方板(16)固定连接，所述限位弹簧(19)底部与支撑横板(2)固定连接，所述L形支撑板(5)内部两侧表面均开设有第二竖槽(20)，所述活动方板(16)相互靠近的另两侧均固定连接有滑动竖杆(21)，所述滑动竖杆(21)与第二竖槽(20)滑动连接。3.根据权利要求2所述的一种铜质艺术品加工的质量检测装置，其特征在于：所述活动方板(16)相互靠近的两侧均固定连接有滑动横板(22)，所述限位方槽(18)相互靠近的两侧均设有滑动横槽(23)，所述滑动横板(22)与滑动横槽(23)滑动连接。4.根据权利要求2所述的一种铜质艺术品加工的质量检测装置，其特征在于：两个所述滑动竖杆(21)顶部均固定连接有连接弹簧(24)，两个所述连接弹簧(24)顶部均固定连接有第二方块(25)，所述第二方块(25)与第二竖槽(20)滑动连接，所述L形支撑板(5)顶部内侧设有活动压板(26)。5.根据权利要求4所述的一种铜质艺术品加工的质量检测装置，其特征在于：所述活动压板(26)相互靠近的两侧分别与两个第二方块(25)固定连接，所述活动压板(26)底部设有防护垫(27)，所述活动压板(26)与防护垫(27)固定连接，所述防护垫(27)由软性海绵材料制成。6.根据权利要求4所述的一种铜质艺术品加工的质量检测装置，其特征在于：两个所述第二方块(25)顶部均设有限位压板(28)，两个所述限位压板(28)顶部均固定连接有螺纹竖杆(29)，两个所述螺纹竖杆(29)顶部均设有螺旋帽(30)，两个所述螺纹竖杆(29)贯穿L形支撑板(5)顶部两端分别与两个螺旋帽(30)固定连接。7.根据权利要求1所述的一种铜质艺术品加工的质量检测装置，其特
