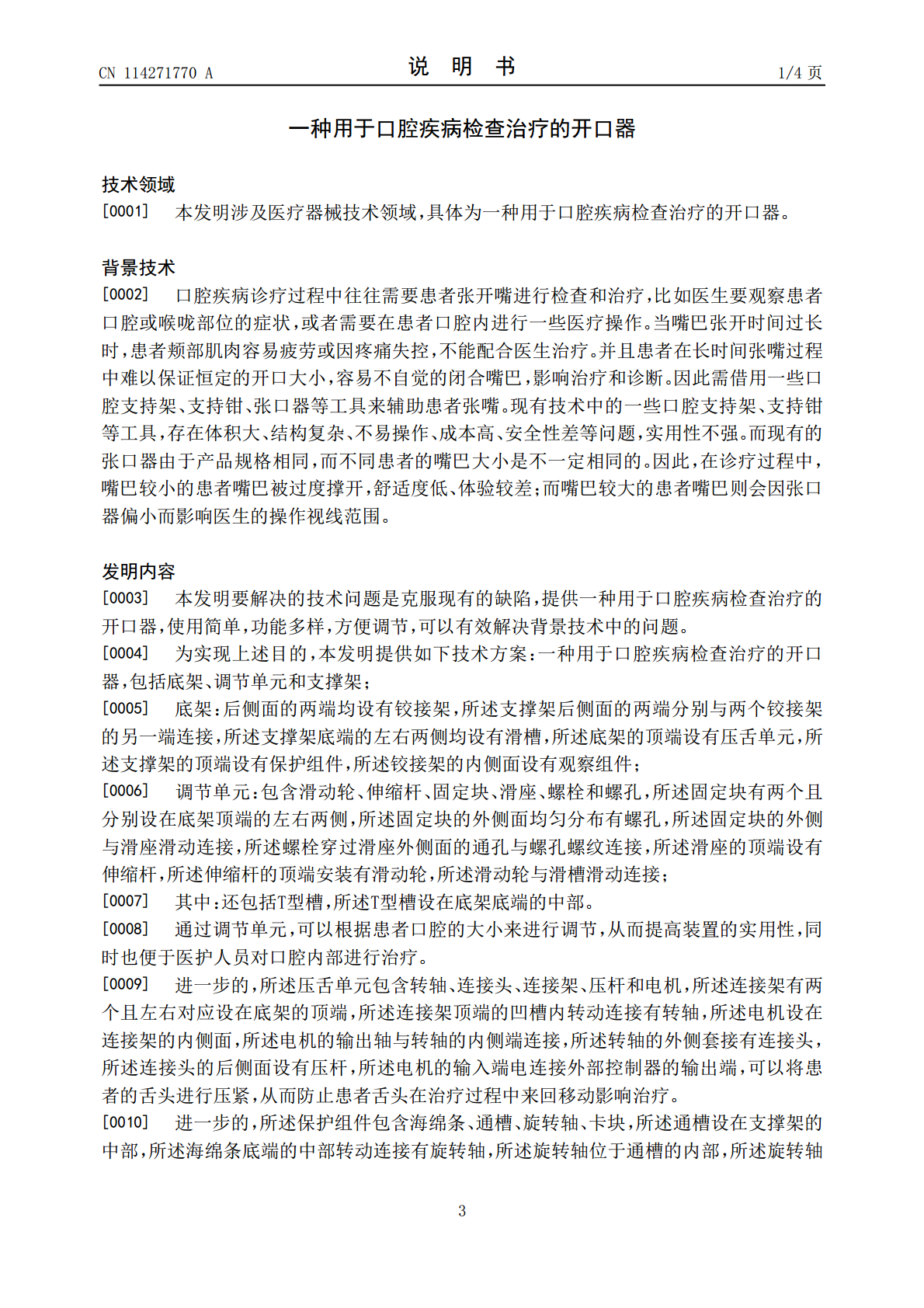

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114271770A(43)申请公布日2022.04.05(21)申请号202111330823.7(22)申请日2021.11.11(71)申请人青岛市中心医院地址266000山东省青岛市市北区四流南路127号青岛市中心医院(72)发明人李佳雯李然周娟(74)专利代理机构济南春华秋实专利代理事务所(普通合伙)37331代理人林光展(51)Int.Cl.A61B1/24(2006.01)A61B1/247(2006.01)A61B1/06(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种用于口腔疾病检查治疗的开口器(57)摘要本发明公开了一种用于口腔疾病检查治疗的开口器，包括底架、调节单元和支撑架；底架：后侧面的两端均设有铰接架，所述支撑架后侧面的两端分别与两个铰接架的另一端连接，所述支撑架底端的左右两侧均设有滑槽，所述底架的顶端设有压舌单元，所述支撑架的顶端设有保护组件，所述铰接架的内侧面设有观察组件；调节单元：包含滑动轮、伸缩杆、固定块、滑座、螺栓和螺孔，所述固定块有两个且分别设在底架顶端的左右两侧，所述固定块的外侧面均匀分布有螺孔，固定块的外侧与滑座滑动连接，螺栓穿过滑座外侧面的通孔与螺孔螺纹连接，滑座的顶端设有伸缩杆，该用于口腔疾病检查治疗的开口器，使用简单，功能多样，方便调节。CN114271770ACN114271770A权利要求书1/1页1.一种用于口腔疾病检查治疗的开口器，其特征在于：包括底架(1)、调节单元(2)和支撑架(7)；底架(1)：后侧面的两端均设有铰接架(6)，所述支撑架(7)后侧面的两端分别与两个铰接架(6)的另一端连接，所述支撑架(7)底端的左右两侧均设有滑槽(8)，所述底架(1)的顶端设有压舌单元(3)，所述支撑架(7)的顶端设有保护组件(4)，所述铰接架(6)的内侧面设有观察组件(5)；调节单元(2)：包含滑动轮(21)、伸缩杆(22)、固定块(23)、滑座(24)、螺栓(25)和螺孔(26)，所述固定块(23)有两个且分别设在底架(1)顶端的左右两侧，所述固定块(23)的外侧面均匀分布有螺孔(26)，所述固定块(23)的外侧与滑座(24)滑动连接，所述螺栓(25)穿过滑座(24)外侧面的通孔与螺孔(26)螺纹连接，所述滑座(24)的顶端设有伸缩杆(22)，所述伸缩杆(22)的顶端安装有滑动轮(21)，所述滑动轮(21)与滑槽(8)滑动连接；其中：还包括T型槽(9)，所述T型槽(9)设在底架(1)底端的中部。2.根据权利要求1所述的一种用于口腔疾病检查治疗的开口器，其特征在于：所述压舌单元(3)包含转轴(31)、连接头(32)、连接架(33)、压杆(34)和电机(35)，所述连接架(33)有两个且左右对应设在底架(1)的顶端，所述连接架(33)顶端的凹槽内转动连接有转轴(31)，所述电机(35)设在连接架(33)的内侧面，所述电机(35)的输出轴与转轴(31)的内侧端连接，所述转轴(31)的外侧套接有连接头(32)，所述连接头(32)的后侧面设有压杆(34)，所述电机(35)的输入端电连接外部控制器的输出端。3.根据权利要求1所述的一种用于口腔疾病检查治疗的开口器，其特征在于：所述保护组件(4)包含海绵条(41)、通槽(42)、旋转轴(43)、卡块(44)，所述通槽(42)设在支撑架(7)的中部，所述海绵条(41)底端的中部转动连接有旋转轴(43)，所述旋转轴(43)位于通槽(42)的内部，所述旋转轴(43)的底端外侧设有卡块(44)。4.根据权利要求1所述的一种用于口腔疾病检查治疗的开口器，其特征在于：所述观察组件(5)包含观察镜(51)、连接轴(52)、卡架(53)、安装块(54)和滑杆(55)，所述滑杆(55)的两端分别与两个铰接架(6)的内侧面连接，所述滑杆(55)与安装块(54)侧面的滑孔滑动连接，所述安装块(54)侧面的卡槽与卡架(53)相卡接，所述卡架(53)的顶端转动连接有连接轴(52)，所述连接轴(52)的顶端与观察镜(51)底端的中部连接。5.根据权利要求1所述的一种用于口腔疾病检查治疗的开口器，其特征在于：还包括T型块(10)和橡胶板(11)，所述橡胶板(11)前侧面的底端设有T型块(10)，所述T型块(10)与T型槽(9)相卡接。6.根据权利要求1所述的一种用于口腔疾病检查治疗的开口器，其特征在于：还包括照明灯(12)和固定夹(13)，所述固定夹(13)有两个且左右对应设在支撑架(7)的底端，所述固定夹(13)的内部夹持有照明灯(12)，所述照明灯(12)的输入端电连接外部控制器的输出端。7.根据权利要求1所述的一种用于口腔疾病检查治疗的开口器，其特征在于：还包括橡胶套(
