一种用于农村家庭的玉米青贮饲料制备装置及制备方法.pdf

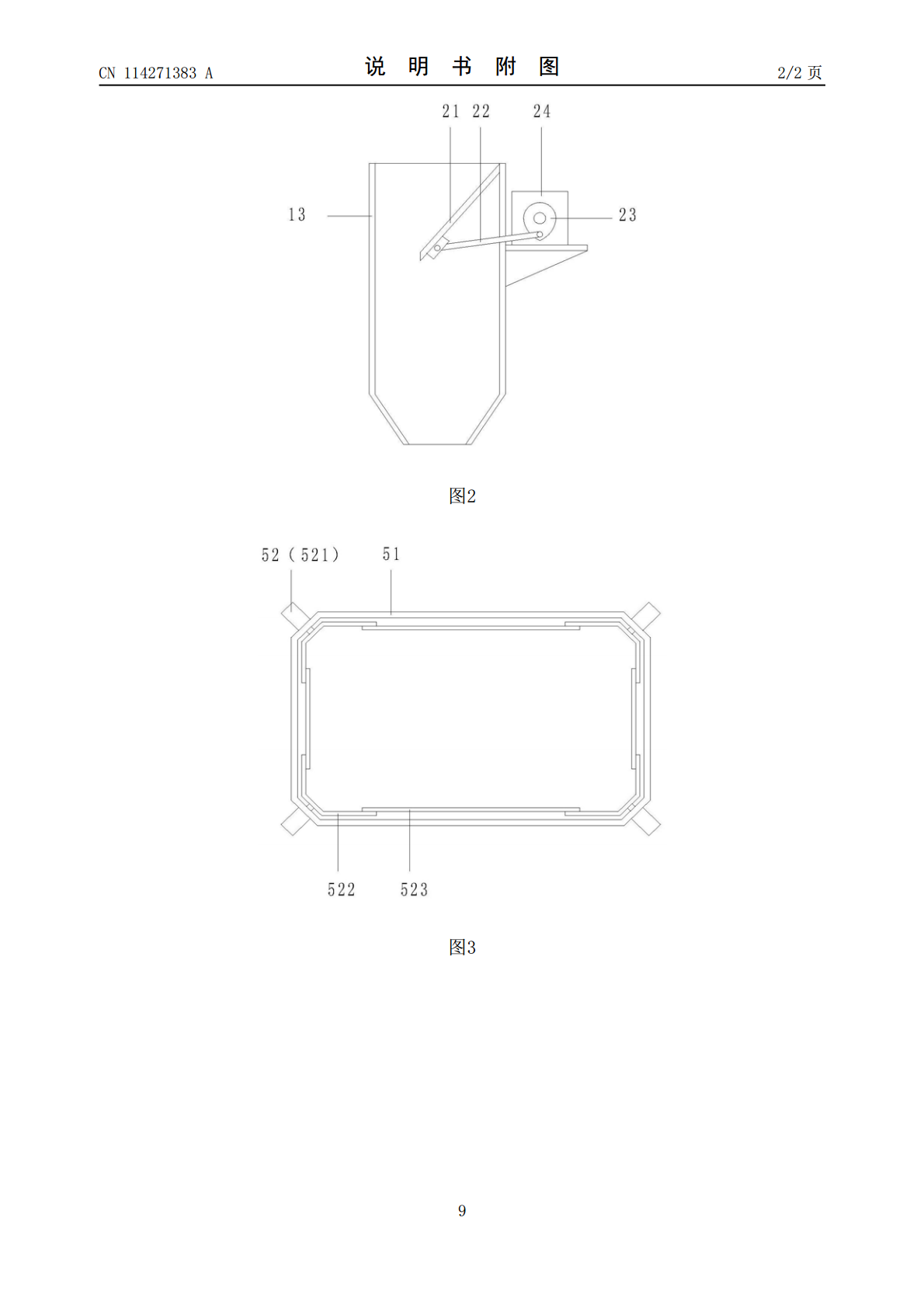

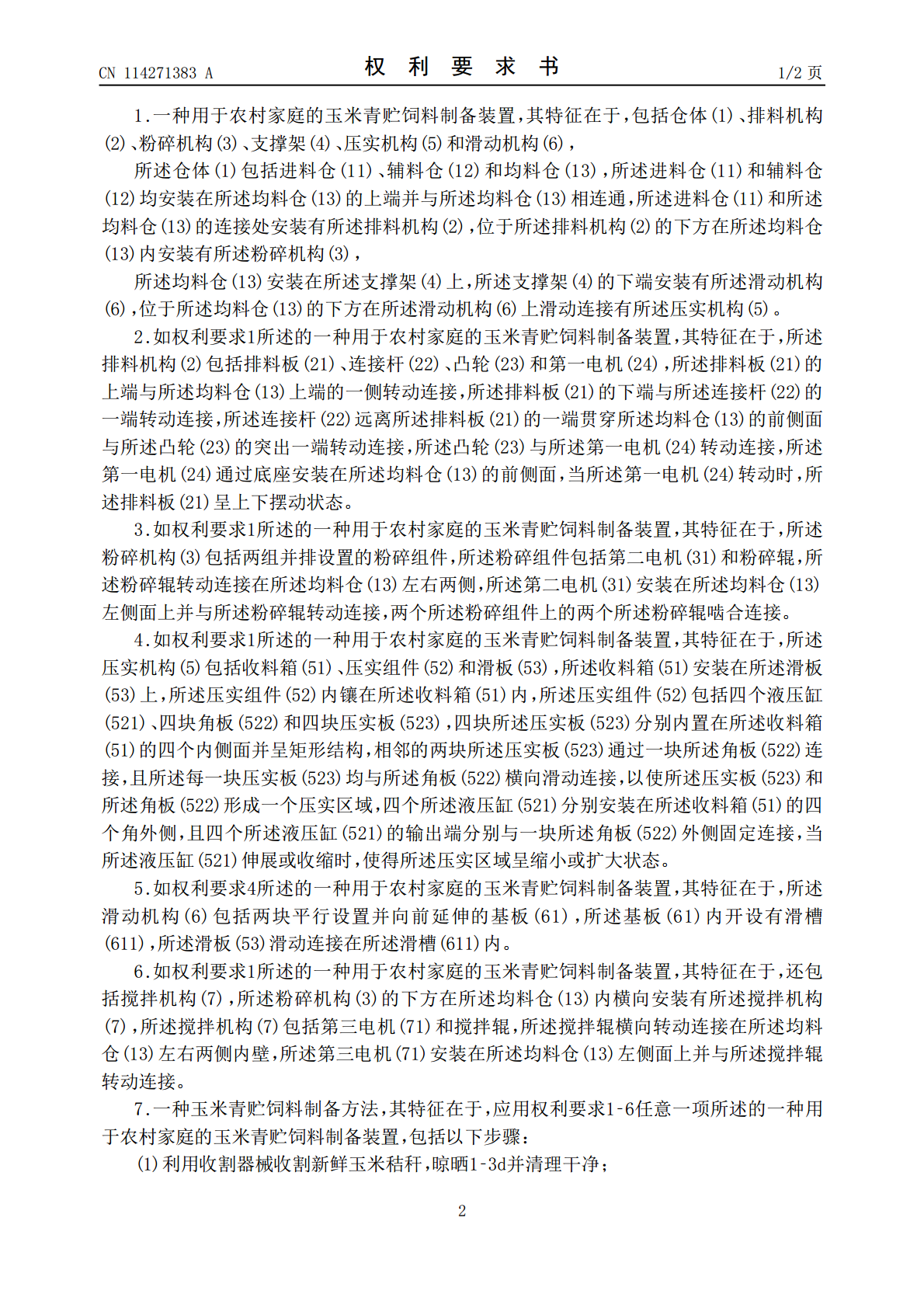

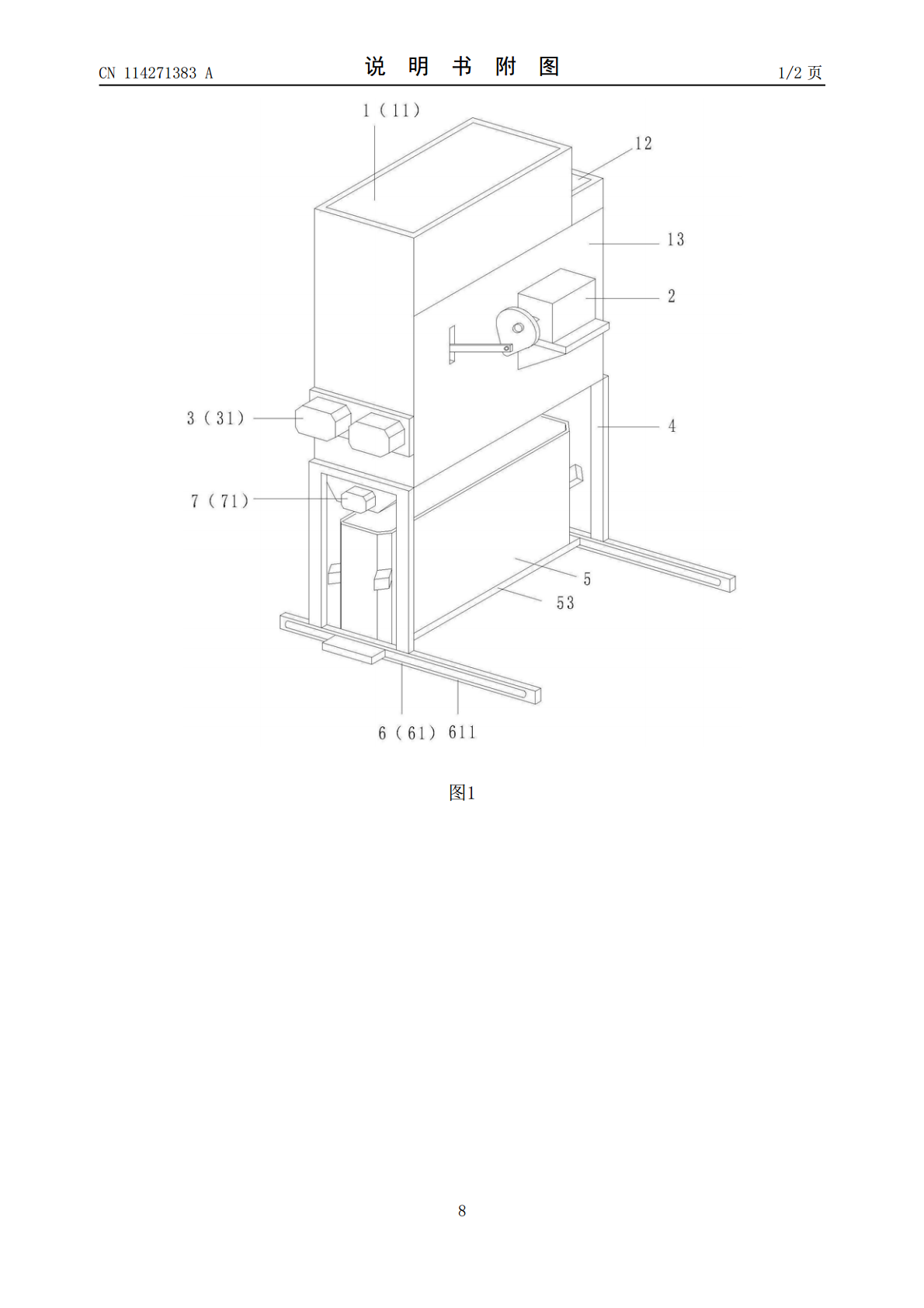

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114271383A(43)申请公布日2022.04.05(21)申请号202111253954.X(22)申请日2021.10.27(71)申请人广西壮族自治区农业科学院地址530007广西壮族自治区南宁市大学东路174号(72)发明人邹成林黄开健黄爱花翟瑞宁杨萌莫润秀韦新兴黄艳芬(74)专利代理机构南宁市科典知识产权代理事务所(普通合伙)45135代理人闭仁勇(51)Int.Cl.A23K30/18(2016.01)A23N17/00(2006.01)A01D82/00(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种用于农村家庭的玉米青贮饲料制备装置及制备方法(57)摘要本发明属于青贮饲料制备技术领域，具体涉及一种用于农村家庭的玉米青贮饲料制备装置及制备方法，该装置包括仓体、排料机构、粉碎机构、支撑架、压实机构和滑动机构，仓体包括进料仓、辅料仓和均料仓，进料仓和辅料仓均安装在均料仓的上端并与均料仓相连通，进料仓和均料仓的连接处安装有排料机构，位于排料机构的下方在均料仓内安装有粉碎机构，均料仓安装在支撑架上，支撑架的下端安装有滑动机构，位于均料仓的下方在滑动机构上滑动连接有压实机构。本发明具有玉米秸秆切碎及与添加剂混均的技术特点，简化生产制备工序和减少其他设备的成本支出，降低农村家庭的学习使用门槛和提高工作效率。CN114271383ACN114271383A权利要求书1/2页1.一种用于农村家庭的玉米青贮饲料制备装置，其特征在于，包括仓体(1)、排料机构(2)、粉碎机构(3)、支撑架(4)、压实机构(5)和滑动机构(6)，所述仓体(1)包括进料仓(11)、辅料仓(12)和均料仓(13)，所述进料仓(11)和辅料仓(12)均安装在所述均料仓(13)的上端并与所述均料仓(13)相连通，所述进料仓(11)和所述均料仓(13)的连接处安装有所述排料机构(2)，位于所述排料机构(2)的下方在所述均料仓(13)内安装有所述粉碎机构(3)，所述均料仓(13)安装在所述支撑架(4)上，所述支撑架(4)的下端安装有所述滑动机构(6)，位于所述均料仓(13)的下方在所述滑动机构(6)上滑动连接有所述压实机构(5)。2.如权利要求1所述的一种用于农村家庭的玉米青贮饲料制备装置，其特征在于，所述排料机构(2)包括排料板(21)、连接杆(22)、凸轮(23)和第一电机(24)，所述排料板(21)的上端与所述均料仓(13)上端的一侧转动连接，所述排料板(21)的下端与所述连接杆(22)的一端转动连接，所述连接杆(22)远离所述排料板(21)的一端贯穿所述均料仓(13)的前侧面与所述凸轮(23)的突出一端转动连接，所述凸轮(23)与所述第一电机(24)转动连接，所述第一电机(24)通过底座安装在所述均料仓(13)的前侧面，当所述第一电机(24)转动时，所述排料板(21)呈上下摆动状态。3.如权利要求1所述的一种用于农村家庭的玉米青贮饲料制备装置，其特征在于，所述粉碎机构(3)包括两组并排设置的粉碎组件，所述粉碎组件包括第二电机(31)和粉碎辊，所述粉碎辊转动连接在所述均料仓(13)左右两侧，所述第二电机(31)安装在所述均料仓(13)左侧面上并与所述粉碎辊转动连接，两个所述粉碎组件上的两个所述粉碎辊啮合连接。4.如权利要求1所述的一种用于农村家庭的玉米青贮饲料制备装置，其特征在于，所述压实机构(5)包括收料箱(51)、压实组件(52)和滑板(53)，所述收料箱(51)安装在所述滑板(53)上，所述压实组件(52)内镶在所述收料箱(51)内，所述压实组件(52)包括四个液压缸(521)、四块角板(522)和四块压实板(523)，四块所述压实板(523)分别内置在所述收料箱(51)的四个内侧面并呈矩形结构，相邻的两块所述压实板(523)通过一块所述角板(522)连接，且所述每一块压实板(523)均与所述角板(522)横向滑动连接，以使所述压实板(523)和所述角板(522)形成一个压实区域，四个所述液压缸(521)分别安装在所述收料箱(51)的四个角外侧，且四个所述液压缸(521)的输出端分别与一块所述角板(522)外侧固定连接，当所述液压缸(521)伸展或收缩时，使得所述压实区域呈缩小或扩大状态。5.如权利要求4所述的一种用于农村家庭的玉米青贮饲料制备装置，其特征在于，所述滑动机构(6)包括两块平行设置并向前延伸的基板(61)，所述基板(61)内开设有滑槽(611)，所述滑板(53)滑动连接在所述滑槽(611)内。6.如权利要求1所述的一种用于农村家庭的玉米青贮饲料制备装置，其特征在于，还包括搅拌机构(7)，所述粉碎机构(3)的下方在所述均料仓(13)内横
