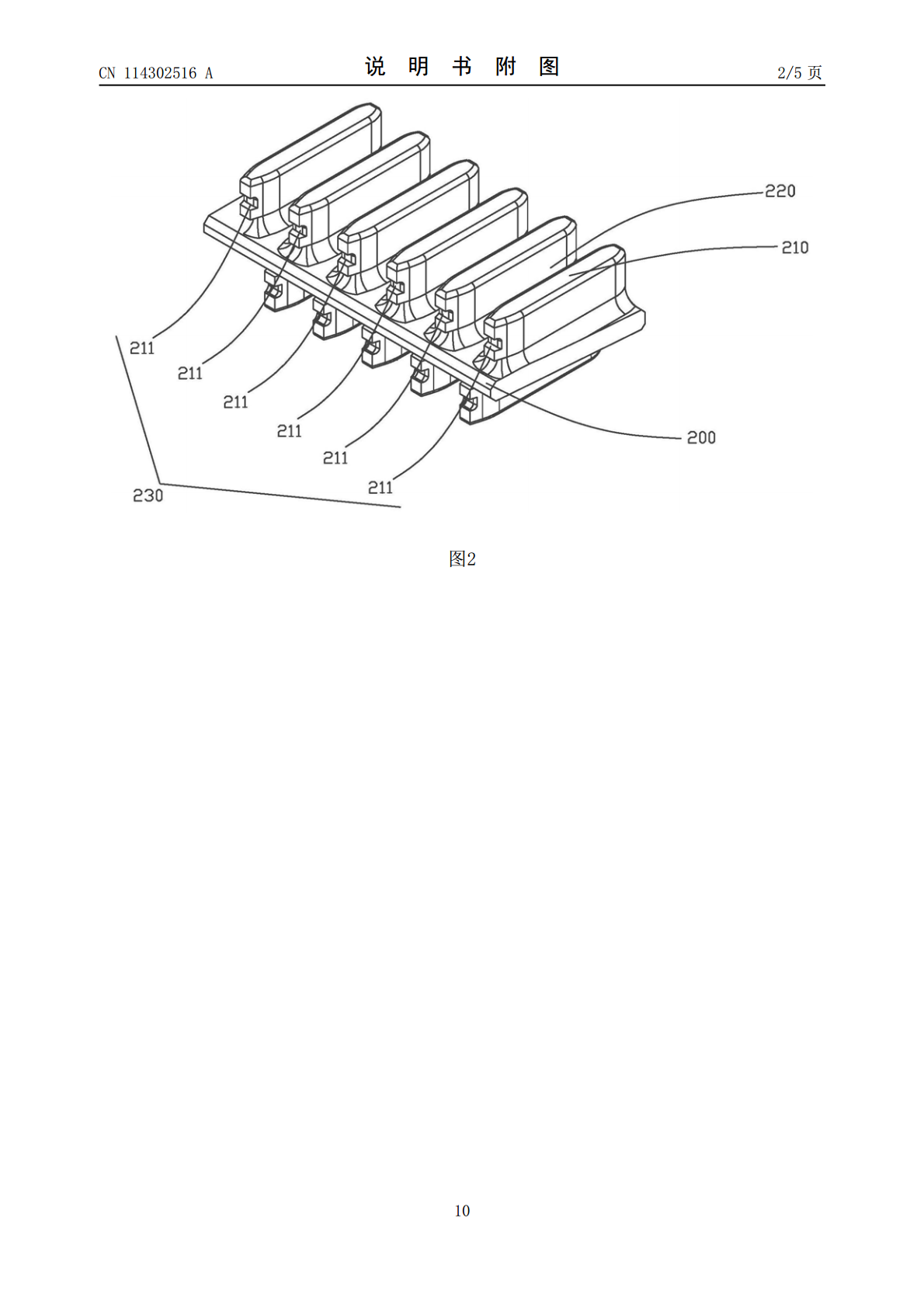

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114302516A(43)申请公布日2022.04.08(21)申请号202210102506.8(22)申请日2022.01.27(71)申请人续新电器技术（深圳）有限公司地址518000广东省深圳市福田区沙头街道天安社区深南大道6023号耀华创建大厦2403(72)发明人张平胡善显孙兴林周慧珠孙叶琳骆兰英(74)专利代理机构广州嘉权专利商标事务所有限公司44205代理人钟平(51)Int.Cl.H05B3/06(2006.01)H05B3/54(2006.01)权利要求书2页说明书5页附图5页(54)发明名称加热模组及加热装置(57)摘要本发明公开了一种加热模组及加热装置。本发明的加热模组包括：支撑架、多个支撑座和至少一根加热丝。支撑座突出于支撑架的外表面，多个支撑座沿支撑架的周向间隔设置，支撑座具有相对的第一端和第二端，气流由第一端流向第二端。加热丝缠绕于支撑座以形成多个缠绕部和多个延伸部，缠绕部抵接于支撑座的第一端或支撑座的第二端，延伸部的两端分别与位于第一端的缠绕部和位于第二端的缠绕部连接，延伸部的延伸方向与气流流向相同或相反。气流流经延伸部时受到阻力较小，气流流速损失较小，能够将加热丝产生的热量充分带出，从而提高加热效率。加热装置包括上述加热模组，在降低气流阻力，提高加热效率的同时，能够向排风口定向提供热气流。CN114302516ACN114302516A权利要求书1/2页1.加热模组，用于加热气流，其特征在于，包括：支撑架；多个支撑座，所述支撑座突出于所述支撑架的外表面，多个所述支撑座沿所述支撑架的周向间隔设置，所述支撑座具有相对的第一端和第二端，所述气流由所述第一端流向所述第二端；至少一根加热丝，所述加热丝缠绕于所述支撑座以形成多个缠绕部和多个延伸部，所述缠绕部抵接于所述支撑座的所述第一端或所述支撑座的所述第二端，所述延伸部的两端分别与位于第一端的所述缠绕部和位于第二端的所述缠绕部连接，所述延伸部的延伸方向与所述气流流向相同或相反。2.根据权利要求1所述的加热模组，其特征在于，所述支撑座与支撑架连接的一端为底部，用于向相邻所述支撑座缠绕的所述延伸部，一端与缠绕于所述支撑座第一端的所述底部的所述缠绕部连接，另一端与相邻的所述支撑座第二端的所述底部的所述缠绕部连接。3.根据权利要求1所述的加热模组，其特征在于，所述支撑座包括两个沿所述气流的流向间隔设置的安装部，一个所述安装部设置于所述第一端，另一个设置于所述第二端。4.根据权利要求3所述的加热模组，其特征在于，所述安装部的表面突出设置有多个突出部，所述突出部沿所述安装部相对所述支撑架的突出方向间隔设置，所述缠绕部抵接于所述突出部。5.根据权利要求4所述的加热模组，其特征在于，所述支撑座与支撑架连接的一端为底部，用于向相邻所述支撑座的所述突出部缠绕的所述延伸部，一端与缠绕于所述支撑座第一端的所述突出部且位于所述底部的所述缠绕部连接，另一端与相邻所述支撑座第二端的所述突出部且位于所述底部的所述缠绕部连接。6.根据权利要求4或5所述的加热模组，其特征在于，所述安装部远离所述支撑架的一端为顶部，所述安装部相背的两侧均设置有所述突出部，用于向同一所述支撑座内的两个所述安装部的所述突出部缠绕的所述延伸部，一端与缠绕于其中一个所述安装部一侧且位于顶部的所述突出部上的所述缠绕部连接，另一端与缠绕于另一个所述安装部另一侧且位于顶部的所述突出部上的所述缠绕部连接。7.根据权利要求4所述的加热模组，其特征在于，两个相邻所述突出部之间限定出导向槽，同一所述支撑座中，一个所述安装部设置的所述突出部与另一所述安装部设置的所述导向槽沿所述气流的流向一一对应。8.根据权利要求4所述的加热模组，其特征在于，所述突出部的端部设置有安装槽，所述缠绕部卡接于所述安装槽内，多个所述安装槽沿所述突出部的排列方向形成槽组，所述槽组沿所述突出部的突出方向设置有多个。9.根据权利要求8所述的加热模组，其特征在于，每一所述槽组用于缠绕一根所述加热丝。10.加热装置，其特征在于，包括：本体，端部设置有排风口，所述本体的内部设置有排风通道，所述排风通道与所述排风口连通；气流源，设置于排风通道远离所述排风口的一端，所述气流源用于向所述排风口吹气；权利要求1至9中任一条所述加热模组，安装于所述排风通道，所述支撑座的所述第一2CN114302516A权利要求书2/2页端朝向于所述气流源，所述支撑座的所述第二端朝向于所述排风口。3CN114302516A说明书1/5页加热模组及加热装置技术领域[0001]本发明涉及加热装置技术领域，特别涉及一种加热模组及加热装置。背景技术[0002]相关技术中，加热丝对流经的气流加热，产生热风，加热丝的缠绕方式为
