一种铁块熔炼装置.pdf

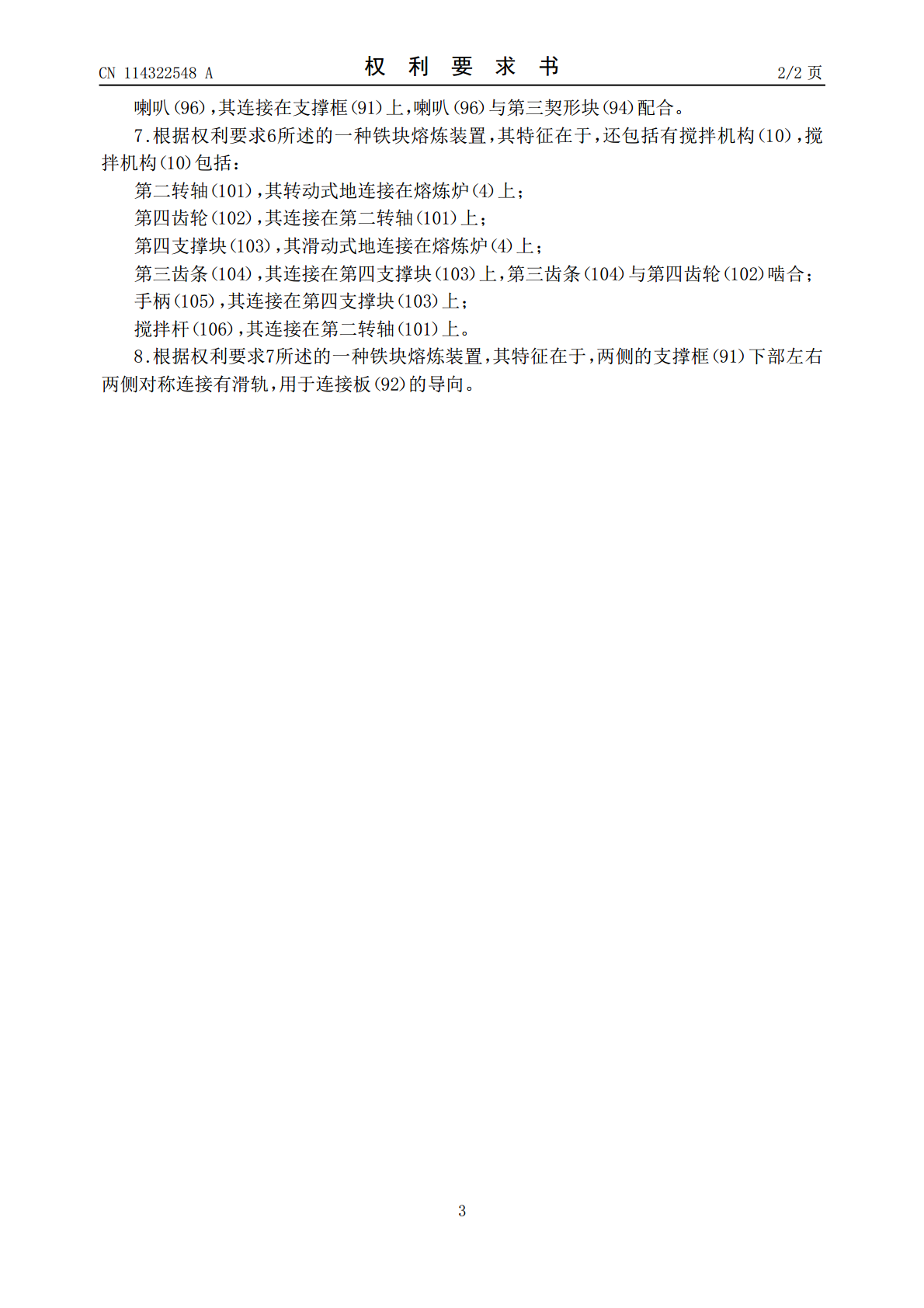

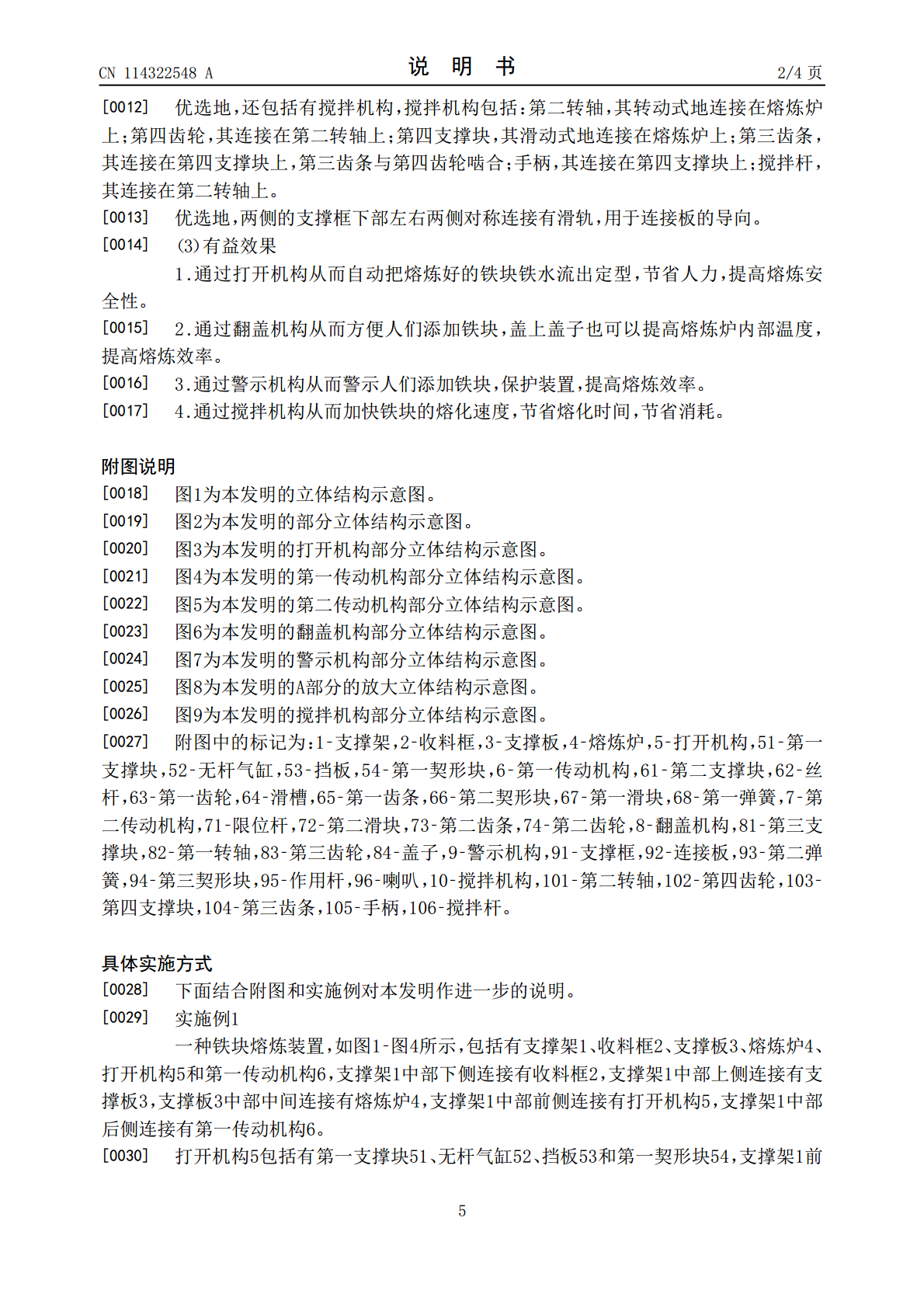

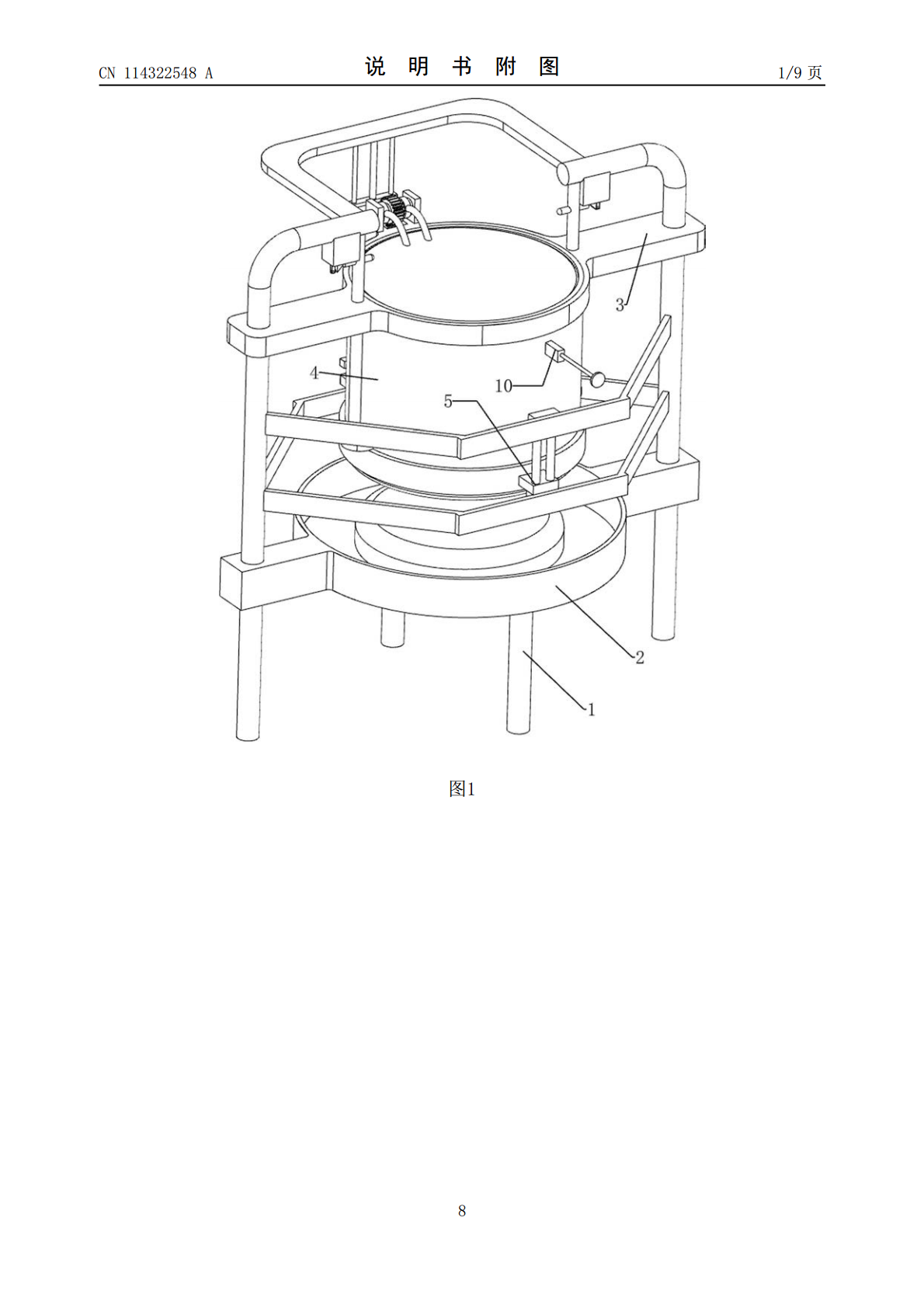

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114322548A(43)申请公布日2022.04.12(21)申请号202111548327.9(22)申请日2021.12.17(71)申请人罗金文地址518128广东省深圳市宝安区福永街道桥头富桥三区龙辉工业园3栋10楼1003室(72)发明人罗金文(51)Int.Cl.F27B14/00(2006.01)F27B14/08(2006.01)F27D1/18(2006.01)F27B14/20(2006.01)F27D27/00(2010.01)C21B11/00(2006.01)权利要求书2页说明书4页附图9页(54)发明名称一种铁块熔炼装置(57)摘要本发明涉及一种熔炼装置，尤其涉及一种铁块熔炼装置。本发明要解决的技术问题是提供一种无需工人一直看守且安全性较高的铁块熔炼装置。为了解决上述技术问题，本发明提供了这样一种铁块熔炼装置，包括：支撑架，其上连接有收料框；支撑板，其连接在支撑架上；熔炼炉，其连接在支撑板上；打开机构，其连接在支撑架上；第一传动机构，其连接在支撑架上。通过打开机构从而自动把熔炼好的铁块铁水流出定型，节省人力，提高熔炼安全性，通过翻盖机构从而方便人们添加铁块，盖上盖子也可以提高熔炼炉内部温度，提高熔炼效率。CN114322548ACN114322548A权利要求书1/2页1.一种铁块熔炼装置，其特征在于，包括：支撑架（1），其上连接有收料框（2）；支撑板（3），其连接在支撑架（1）上；熔炼炉（4），其连接在支撑板（3）上；打开机构（5），其连接在支撑架（1）上；第一传动机构（6），其连接在支撑架（1）上。2.根据权利要求1所述的一种铁块熔炼装置，其特征在于，打开机构（5）包括：第一支撑块（51），其连接在支撑架（1）上；无杆气缸（52），其滑动式地连接在第一支撑块（51）上；挡板（53），其连接在无杆气缸（52）上；第一契形块（54），其连接在挡板（53）上。3.根据权利要求2所述的一种铁块熔炼装置，其特征在于，第一传动机构（6）包括：第二支撑块（61），其连接在支撑架（1）上；丝杆（62），其转动式地连接在第二支撑块（61）上；第一齿轮（63），其连接在丝杆（62）上，第一齿轮（63）内部设有单向离合器；滑槽（64），其连接在支撑架（1）上；第一齿条（65），其连接在第一滑块（67）上，第一齿轮（63）与第一齿条（65）啮合；第二契形块（66），其连接在第一滑块（67）上，第一契形块（54）与第二契形块（66）配合；第一滑块（67），其滑动式地连接在滑槽（64）上；第一弹簧（68），其连接在滑槽（64）与第一滑块（67）之间。4.根据权利要求3所述的一种铁块熔炼装置，其特征在于，还包括有第二传动机构（7），第二传动机构（7）包括：限位杆（71），其连接在第二支撑块（61）上；第二滑块（72），其滑动式地连接在限位杆（71）之间，第二滑块（72）与丝杆（62）配合；第二齿条（73），其连接在第二滑块（72）上；第二齿轮（74），其转动式地连接在支撑板（3）上，第二齿轮（74）与第二齿条（73）啮合。5.根据权利要求4所述的一种铁块熔炼装置，其特征在于，还包括有翻盖机构（8），翻盖机构（8）包括：第三支撑块（81），其连接在支撑板（3）上；第一转轴（82），其转动式地连接在第三支撑块（81）上；第三齿轮（83），其连接在第一转轴（82）上，第二齿轮（74）和第三齿轮（83）啮合；盖子（84），其连接在第一转轴（82）上。6.根据权利要求5所述的一种铁块熔炼装置，其特征在于，还包括有警示机构（9），警示机构（9）包括：支撑框（91），其连接在支撑架（1）上；第三契形块（94），其滑动式连接在支撑框（91）上；连接板（92），其连接在第三契形块（94）上；第二弹簧（93），其连接在支撑框（91）和连接板（92）之间；作用杆（95），其滑动式地连接在限位杆（71）上，第三契形块（94）与作用杆（95）配合；2CN114322548A权利要求书2/2页喇叭（96），其连接在支撑框（91）上，喇叭（96）与第三契形块（94）配合。7.根据权利要求6所述的一种铁块熔炼装置，其特征在于，还包括有搅拌机构（10），搅拌机构（10）包括：第二转轴（101），其转动式地连接在熔炼炉（4）上；第四齿轮（102），其连接在第二转轴（101）上；第四支撑块（103），其滑动式地连接在熔炼炉（4）上；第三齿条（104），其连接在第四支撑块（103）上，第三齿条（104）与第四齿轮（102）啮合；手柄（105），其连接在第四支撑块（103）上；搅拌杆（106），其连接在第二转轴（101）上。8.根据权利要求7所述的一种铁块熔炼装置，其特征在于，两侧的支
