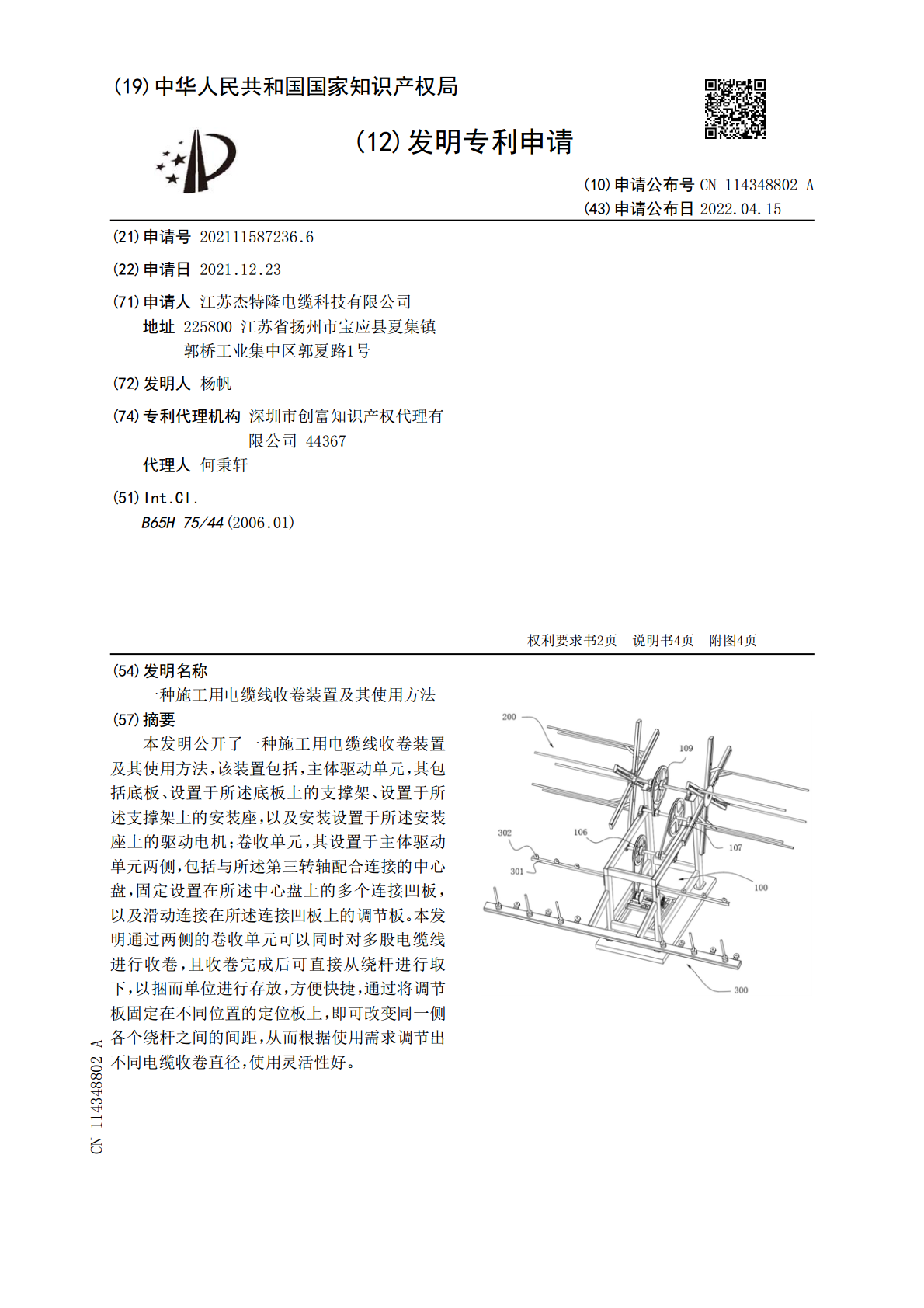

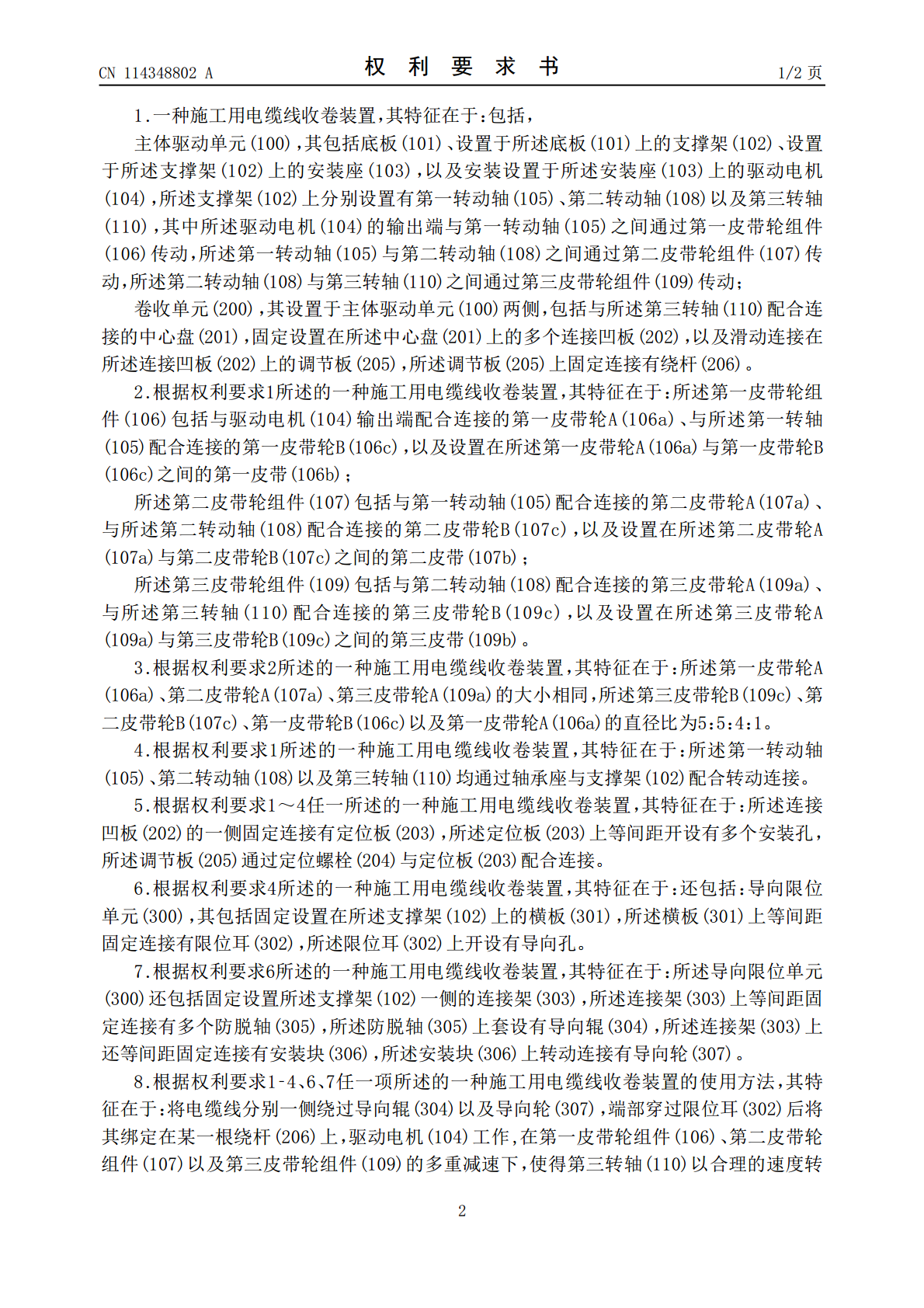

一种施工用电缆线收卷装置及其使用方法.pdf

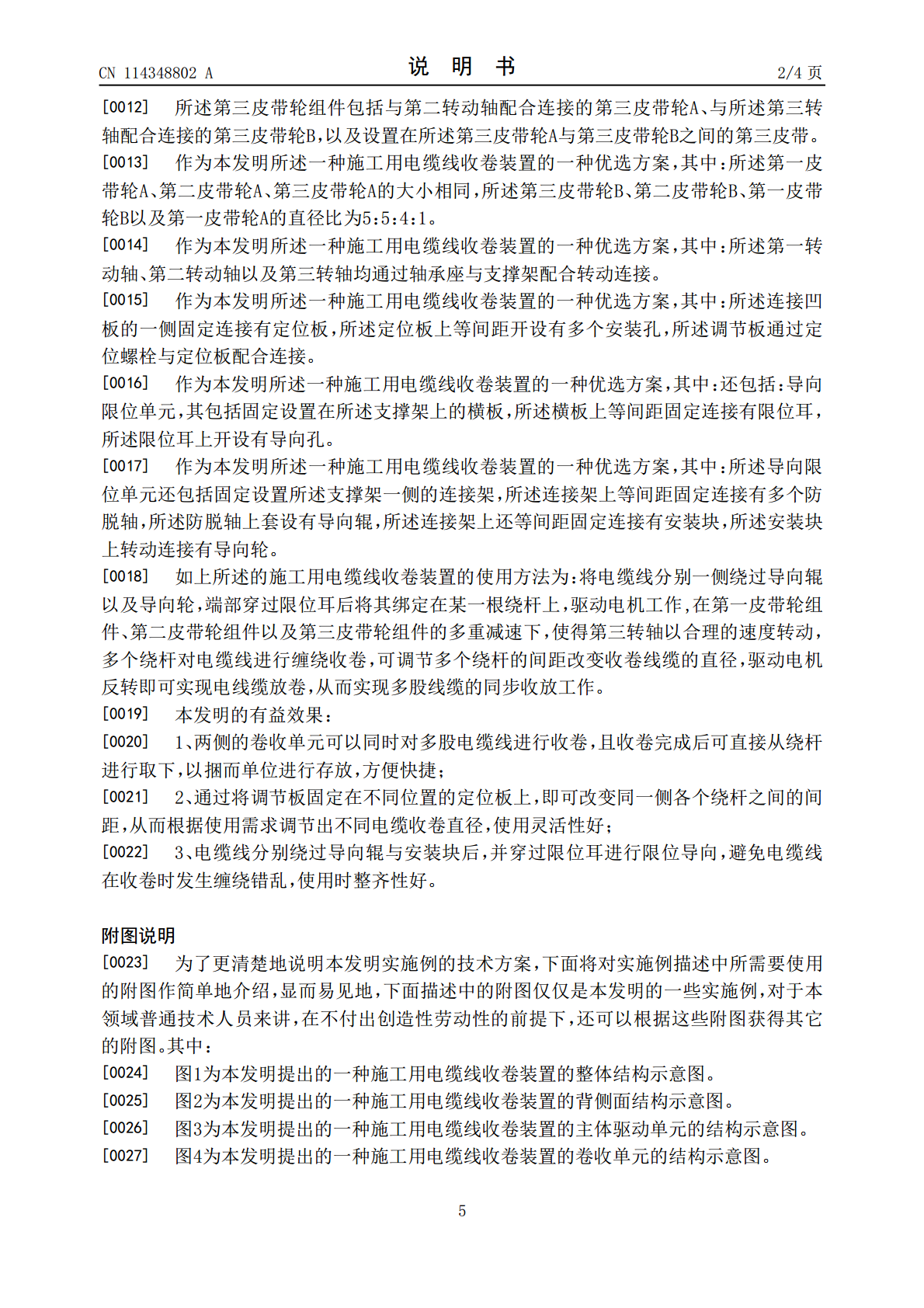

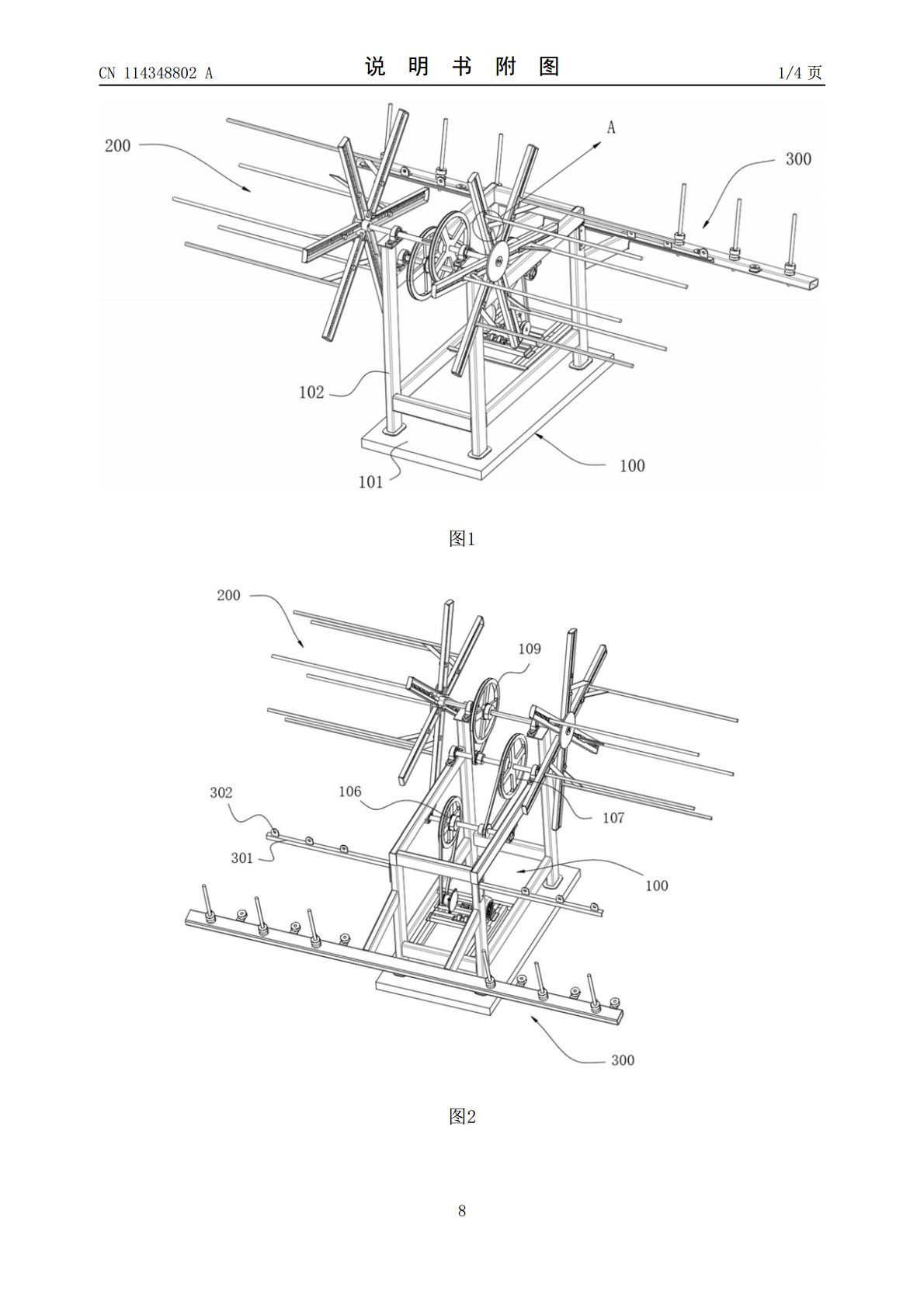

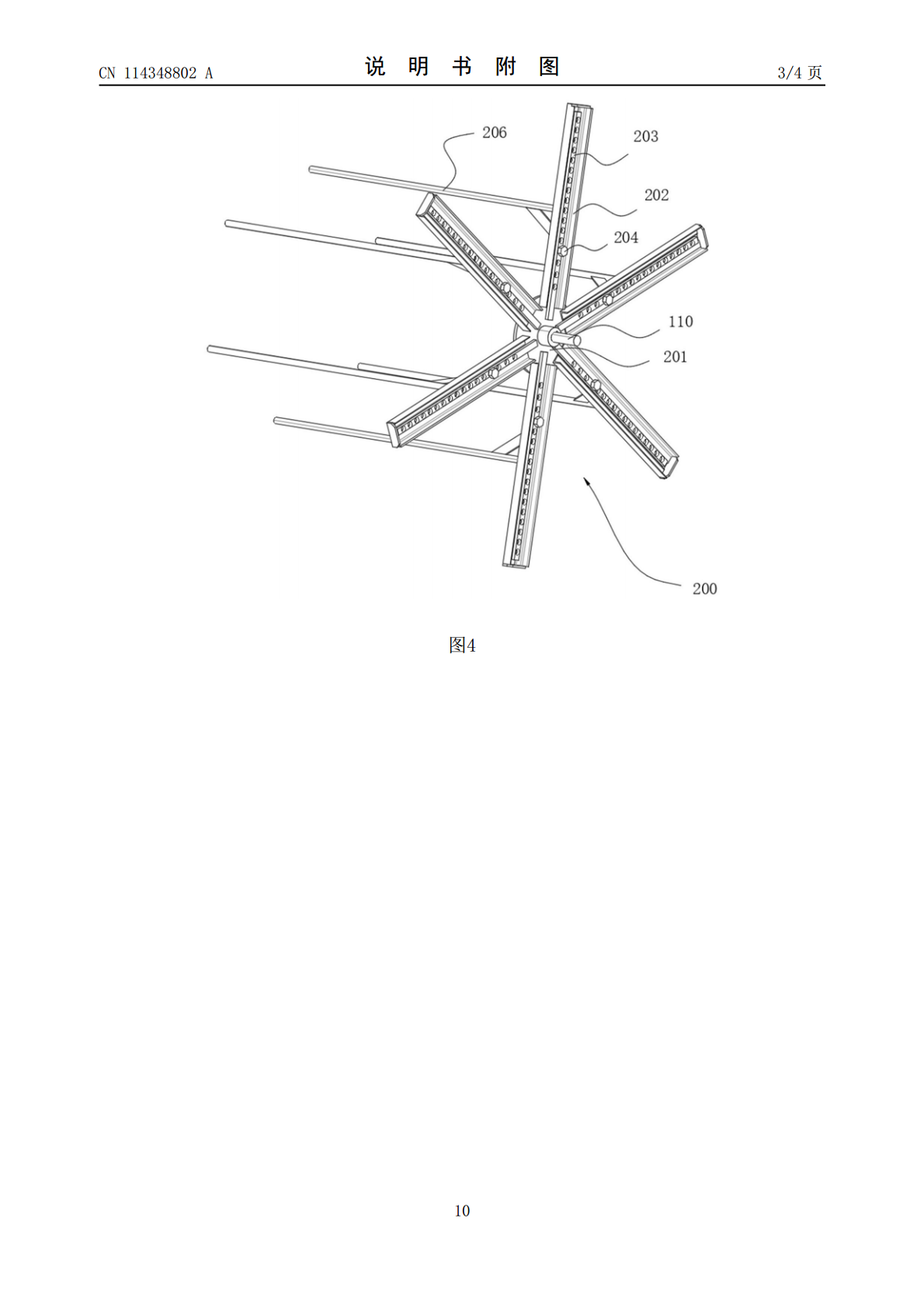

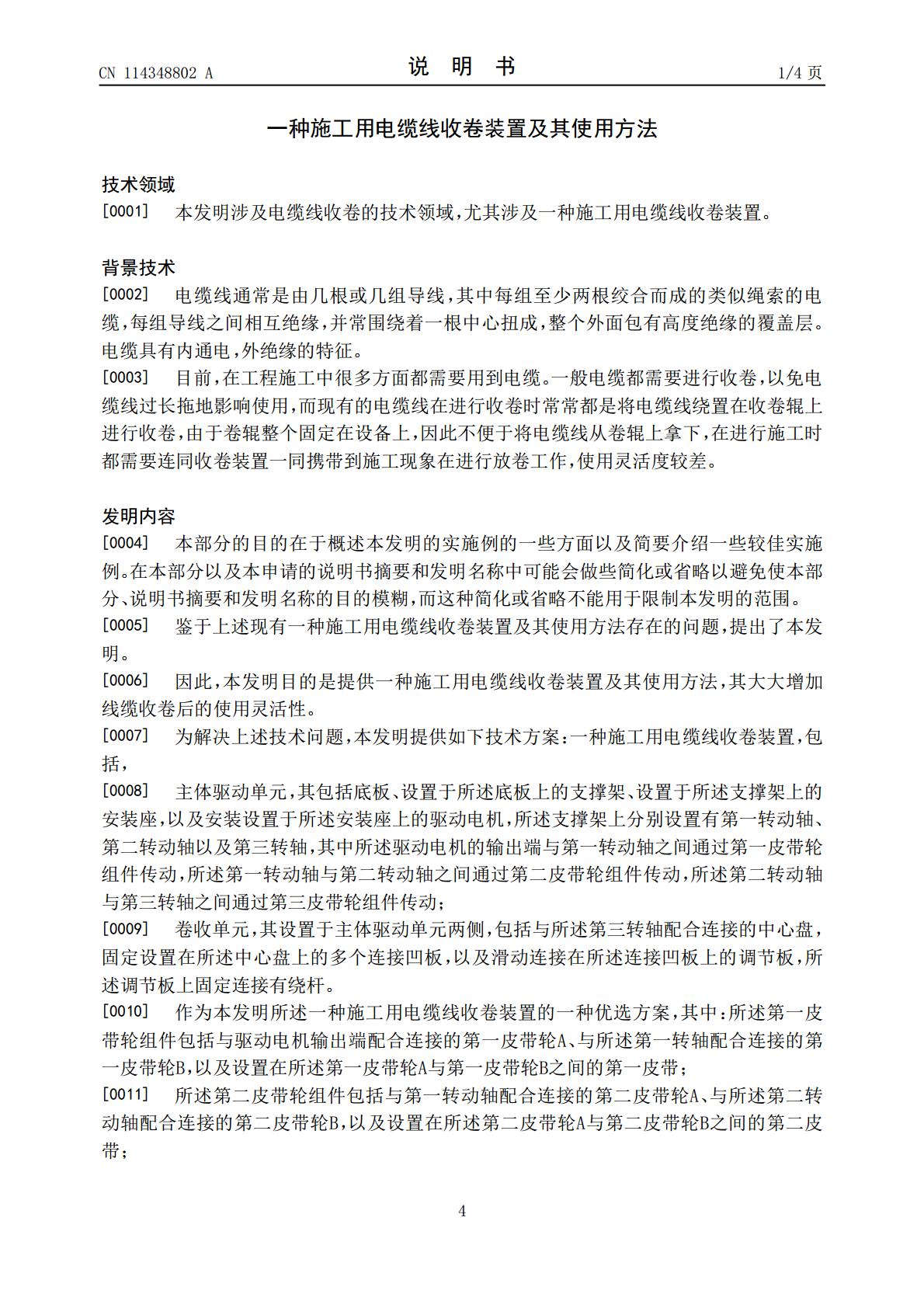

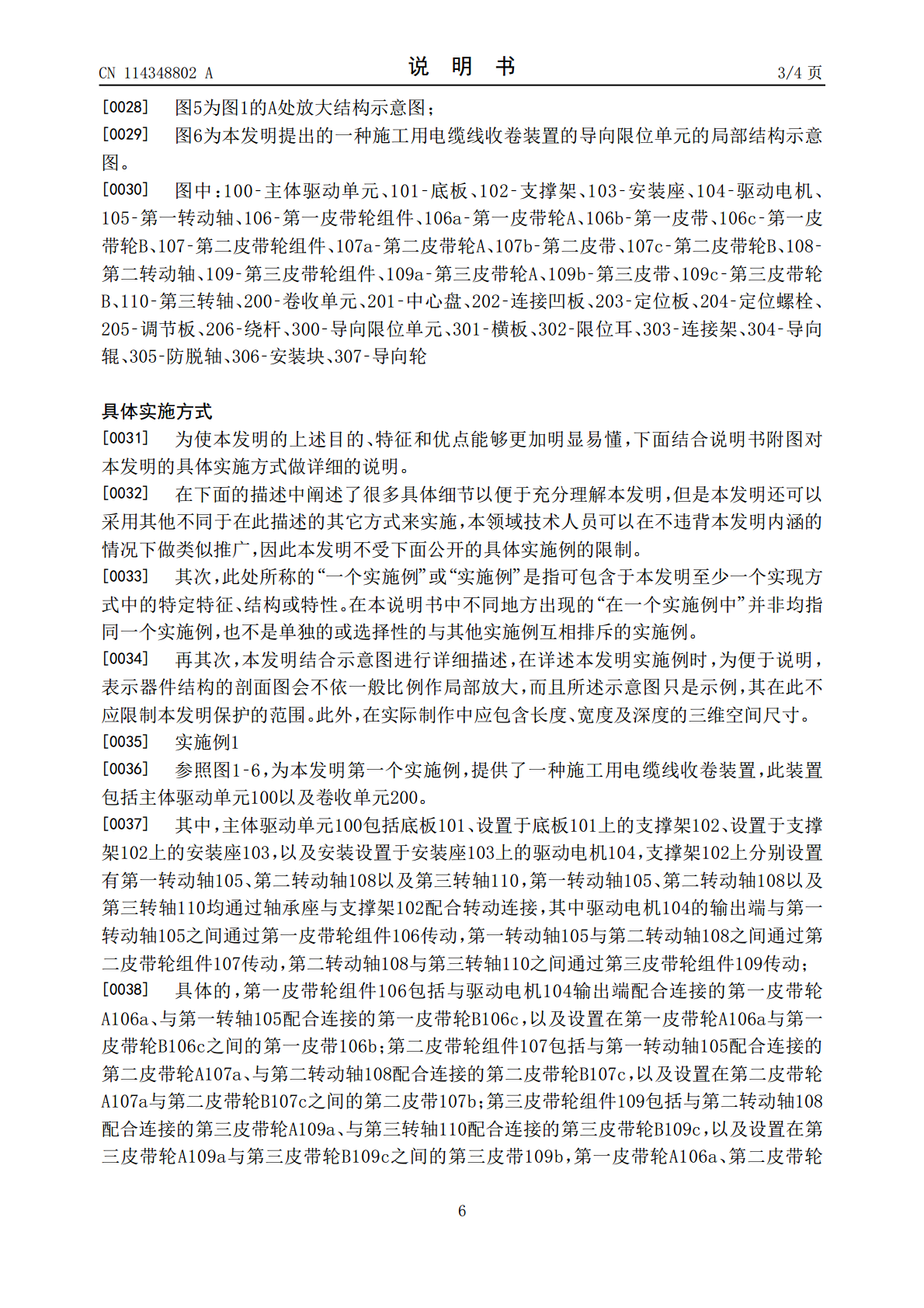

本发明公开了一种施工用电缆线收卷装置及其使用方法，该装置包括，主体驱动单元，其包括底板、设置于所述底板上的支撑架、设置于所述支撑架上的安装座，以及安装设置于所述安装座上的驱动电机；卷收单元，其设置于主体驱动单元两侧，包括与所述第三转轴配合连接的中心盘，固定设置在所述中心盘上的多个连接凹板，以及滑动连接在所述连接凹板上的调节板。本发明通过两侧的卷收单元可以同时对多股电缆线进行收卷，且收卷完成后可直接从绕杆进行取下，以捆而单位进行存放，方便快捷，通过将调节板固定在不同位置的定位板上，即可改变同一侧各个绕杆之间
2023-05-30
10
934KB

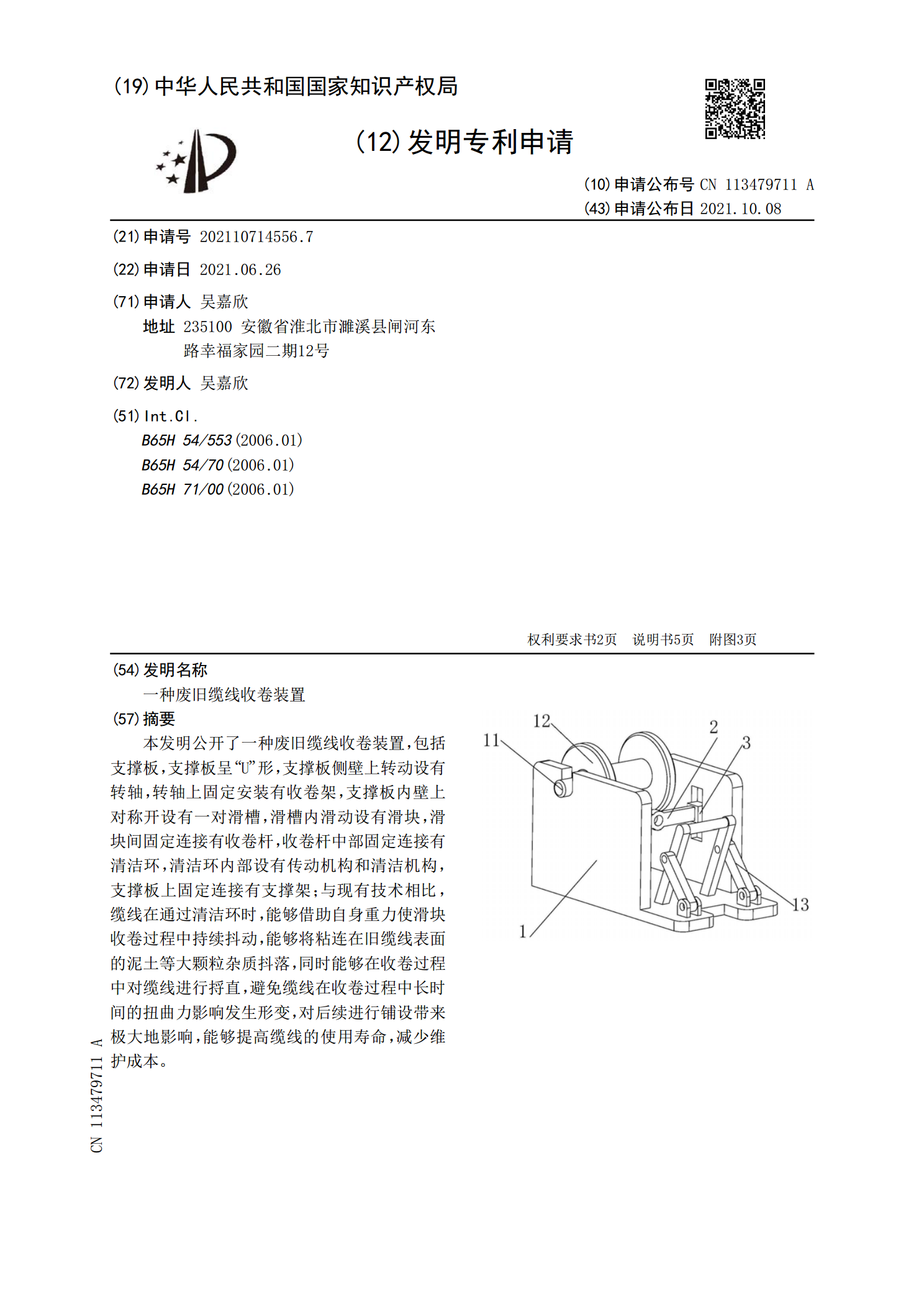

一种废旧缆线收卷装置.pdf
本发明公开了一种废旧缆线收卷装置，包括支撑板，支撑板呈“U”形，支撑板侧壁上转动设有转轴，转轴上固定安装有收卷架，支撑板内壁上对称开设有一对滑槽，滑槽内滑动设有滑块，滑块间固定连接有收卷杆，收卷杆中部固定连接有清洁环，清洁环内部设有传动机构和清洁机构，支撑板上固定连接有支撑架；与现有技术相比，缆线在通过清洁环时，能够借助自身重力使滑块收卷过程中持续抖动，能够将粘连在旧缆线表面的泥土等大颗粒杂质抖落，同时能够在收卷过程中对缆线进行捋直，避免缆线在收卷过程中长时间的扭曲力影响发生形变，对后续进行铺设带来极大地
2023-05-30
10
601KB
一种自动收卷电缆线装置.pdf
本发明涉及一种自动收卷电缆线装置，包括线轴、支撑架和驱动组件，线轴的两端设有圆盘挡板，圆盘挡板旋转连接在支撑架上，驱动组件固定在支撑架上，驱动组件的输出部与圆盘挡板连接，还包括丝杆、滑块、转轴和导向件；丝杆与线轴平行，丝杆的两端通过连杆旋转连接在支撑架上；滑块的下端设有与丝杆匹配的丝母；转轴可旋转的插入滑块的上端，转轴的上端与导向件的底部铰接，导向件的上端设有与电缆线形状匹配的豁口。本发明提供的一种自动收卷电缆线装置，无需人工配合即能将电缆线紧密、规整和有条理的缠绕在线轴上。本发明结构精巧，方便耐用。
2023-06-02
10
495KB

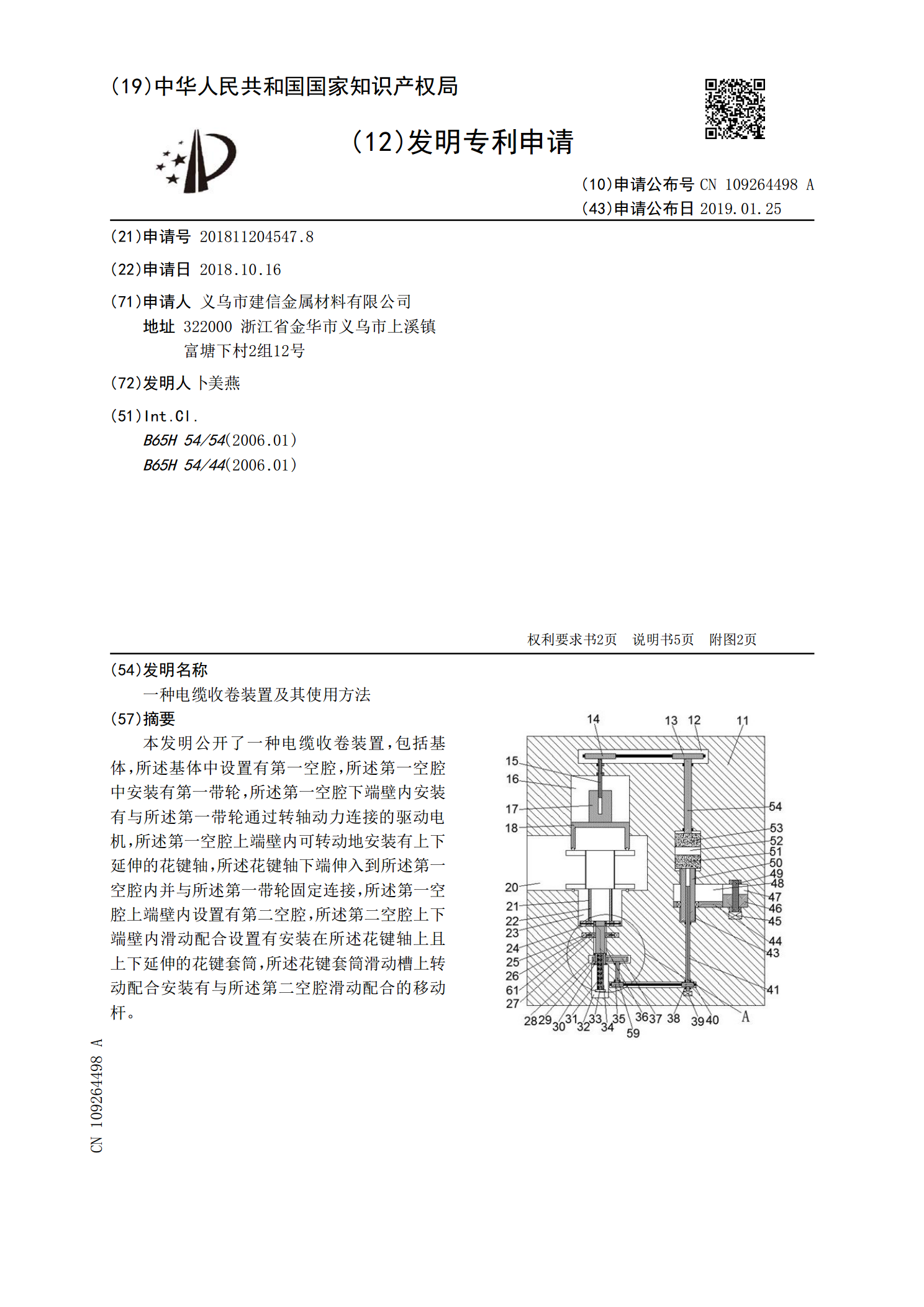

一种电缆收卷装置及其使用方法.pdf
