一种可旋转多用式水车室起重检修平台.pdf

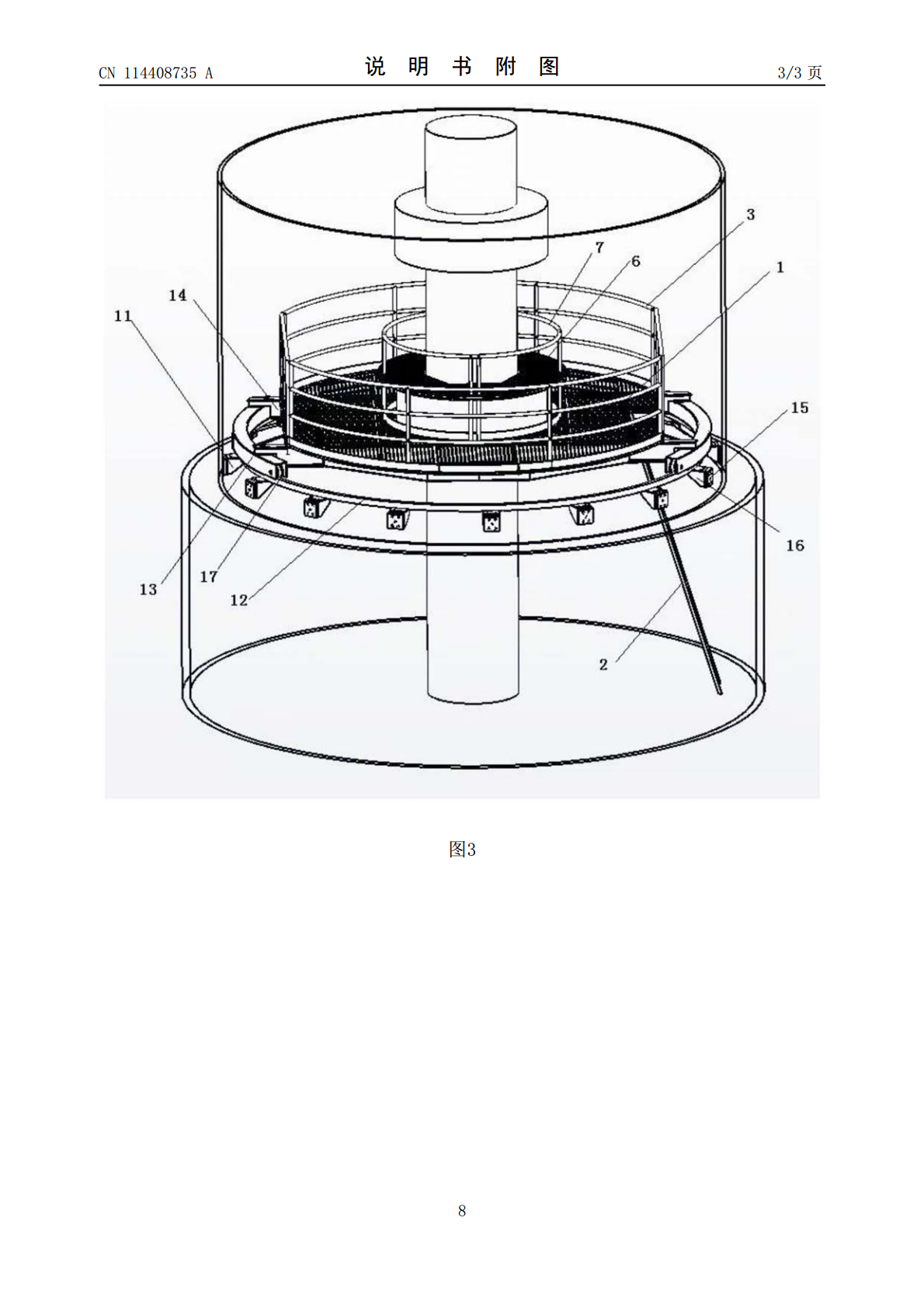

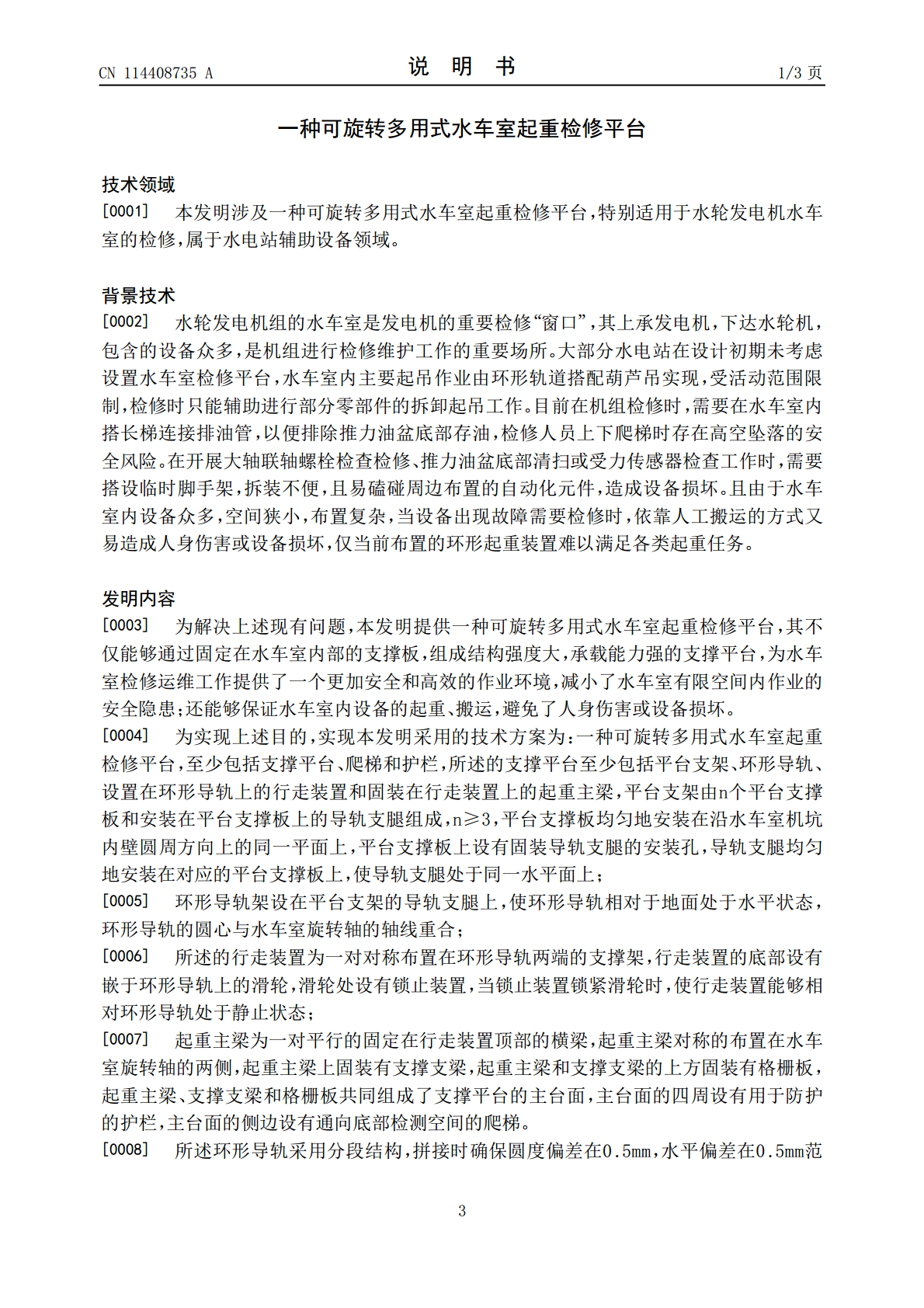

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114408735A(43)申请公布日2022.04.29(21)申请号202210016656.7B66C13/00(2006.01)(22)申请日2022.01.07(71)申请人国网新源控股有限公司地址100032北京市西城区白广路二条一号申请人湖北白莲河抽水蓄能有限公司(72)发明人孙政李英才泰荣王焕河田凡苏博(74)专利代理机构武汉华旭知识产权事务所42214代理人江钊芳周宗贵(51)Int.Cl.B66C6/00(2006.01)B66C9/14(2006.01)B66C13/08(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种可旋转多用式水车室起重检修平台(57)摘要本发明涉及一种可旋转多用式水车室起重检修平台，特别适用于水轮发电机水车室的检修，属于水电站辅助设备领域。本检修平台至少包括支撑平台、爬梯和护栏，支撑平台至少包括平台支架、环形导轨、设置在环形导轨上的行走装置和固装在行走装置上的起重主梁，行走装置为布置在环形导轨两端的支撑架，行走装置的底部设有带有锁止装置的滑轮，起重主梁对称的布置在水车室旋转轴的两侧，起重主梁和其上的支撑支梁的上方固装有格栅板，主台面的四周设有用于防护的护栏，主台面的侧边设有通向底部检测空间的爬梯。本检修平台不仅能够水车室检修运维工作提供了一个更加安全和高效的作业环境，还能够保证水车室内设备的起重、搬运，避免了人身伤害或设备损坏。CN114408735ACN114408735A权利要求书1/1页1.一种可旋转多用式水车室起重检修平台，至少包括支撑平台、爬梯和护栏，其特征在于：所述的支撑平台至少包括平台支架、环形导轨、设置在环形导轨上的行走装置和固装在行走装置上的起重主梁，平台支架由n个平台支撑板和安装在平台支撑板上的导轨支腿组成，n≥3，平台支撑板均匀地安装在沿水车室机坑内壁圆周方向上的同一平面上，平台支撑板上设有固装导轨支腿的安装孔，导轨支腿均匀地安装在对应的平台支撑板上，使导轨支腿处于同一水平面上；环形导轨架设在平台支架的导轨支腿上，使环形导轨相对于地面处于水平状态，环形导轨的圆心与水车室旋转轴的轴线重合；所述的行走装置为一对对称布置在环形导轨两端的支撑架，行走装置的底部设有嵌于环形导轨上的滑轮，滑轮处设有锁止装置，当锁止装置锁紧滑轮时，使行走装置能够相对环形导轨处于静止状态；起重主梁为一对平行的固定在行走装置顶部的横梁，起重主梁对称的布置在水车室旋转轴的两侧，起重主梁上固装有支撑支梁，起重主梁和支撑支梁的上方固装有格栅板，起重主梁、支撑支梁和格栅板共同组成了支撑平台的主台面，主台面的四周设有用于防护的护栏，主台面的侧边设有通向底部检测空间的爬梯。2.根据权利要求1所述的可旋转多用式水车室起重检修平台，其特征在于：所述环形导轨采用分段结构，拼接时确保圆度偏差在0.5mm，水平偏差在0.5mm范围内。3.根据权利要求1所述的可旋转多用式水车室起重检修平台，其特征在于：行走装置通过传动链条操作，使滑轮沿导轨自由行走。4.根据权利要求1所述的可旋转多用式水车室起重检修平台，其特征在于：起重主梁上设有沿起重主梁水平运动的葫芦吊，葫芦吊配合平台整体旋转，实现水车室内主要设备的起吊工作。5.根据权利要求1所述的可旋转多用式水车室起重检修平台，其特征在于：所述爬梯的顶端设置防止爬梯侧倾的挂钩，爬梯的上方悬挂于支撑平台上，下方立于水车室底部的检测空间。6.根据权利要求1所述的可旋转多用式水车室起重检修平台，其特征在于：所述主台面上靠近水车室旋转轴位置架设有二级平台，二级平台的四周设有用于防护的二级护栏。2CN114408735A说明书1/3页一种可旋转多用式水车室起重检修平台技术领域[0001]本发明涉及一种可旋转多用式水车室起重检修平台，特别适用于水轮发电机水车室的检修，属于水电站辅助设备领域。背景技术[0002]水轮发电机组的水车室是发电机的重要检修“窗口”，其上承发电机，下达水轮机，包含的设备众多，是机组进行检修维护工作的重要场所。大部分水电站在设计初期未考虑设置水车室检修平台，水车室内主要起吊作业由环形轨道搭配葫芦吊实现，受活动范围限制，检修时只能辅助进行部分零部件的拆卸起吊工作。目前在机组检修时，需要在水车室内搭长梯连接排油管，以便排除推力油盆底部存油，检修人员上下爬梯时存在高空坠落的安全风险。在开展大轴联轴螺栓检查检修、推力油盆底部清扫或受力传感器检查工作时，需要搭设临时脚手架，拆装不便，且易磕碰周边布置的自动化元件，造成设备损坏。且由于水车室内设备众多，空间狭小，布置复杂，当设备出现故障需要检修时，依靠人工搬运的方式又易造成人身伤害或设备损坏，仅当前布置的环形起重装置难以满足各类起重任
