用于海洋能发电机的导水板装置及采用该装置的海洋能发电机.pdf

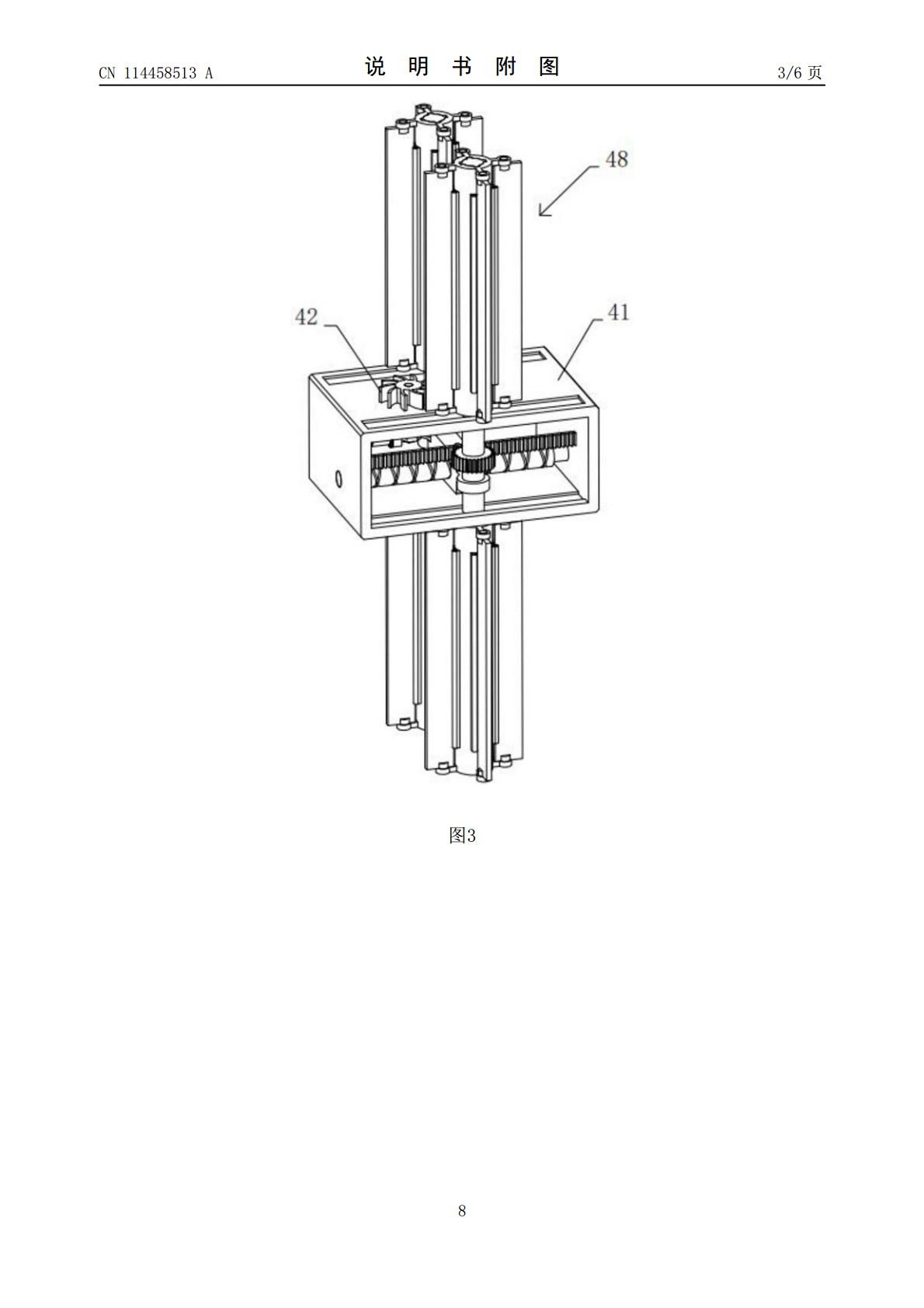

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114458513A(43)申请公布日2022.05.10(21)申请号202210152790.XB08B1/00(2006.01)(22)申请日2022.02.18(71)申请人启东浪之源海洋技术服务有限公司地址226000江苏省南通市启东市寅阳镇江欣家园111室(72)发明人曹宇刘紫嫣赵永旗王琢赵婷婷高鹏(74)专利代理机构南通方略纵横知识产权代理事务所(普通合伙)32607专利代理师施霞(51)Int.Cl.F03B3/18(2006.01)F03B11/08(2006.01)F03B13/16(2006.01)F03B13/26(2006.01)权利要求书1页说明书3页附图6页(54)发明名称用于海洋能发电机的导水板装置及采用该装置的海洋能发电机(57)摘要本发明提供一种用于海洋能发电机的导水板装置及采用该装置的海洋能发电机，包括本体、水轮机、导水板和清理组件，水轮机转动安装在本体内，导水板转动安装在本体的侧边处，清理组件包括支撑架、蜗轮、螺旋导向轴、导向杆、滑块、传动组件、转轴和柔性刮擦组件。通过海浪和潮汐能驱动蜗轮转动，进而在传动组件的作用下将蜗轮产生的动力传递至螺旋导向轴上，此时滑块在螺旋导向轴的作用下实现往复平移，此时转轴带动柔性刮擦组件沿着导水板的侧面往复平移，进而对导水板进行刮擦，避免海底生物寄生在导水板上。CN114458513ACN114458513A权利要求书1/1页1.一种用于海洋能发电机的导水板装置，包括本体(1)、水轮机(2)、导水板(3)和清理组件(4)，所述水轮机(2)转动安装在本体(1)内，导水板(3)转动安装在本体(1)的侧边处，其特征在于：所述清理组件(4)包括支撑架(41)、蜗轮(42)、螺旋导向轴(43)、导向杆(44)、滑块(45)、传动组件(46)、转轴(47)和柔性刮擦组件(48)，所述支撑架(41)设置在导水板(3)上，所述蜗轮(42)转动安装在支撑架(41)上，所述螺旋导向轴(43)转动安装在支撑架(41)内，螺旋导向轴(43)通过传动组件(46)与蜗轮(42)动力连接，所述导向杆(44)设置在支撑架(41)内，所述滑块(45)配合安装在导向杆(44)上，而螺旋导向轴(43)贯穿过滑块(45)，螺旋导向轴(43)圆柱面上的交替式螺旋槽与滑块(45)内的顶杆接触，进而在螺旋导向轴(43)转动时能够驱动滑块(45)往复平移，两根所述转轴(47)分别转动安装在滑块(45)的两侧，转轴(47)的两端各设有一柔性刮擦组件(48)，其中位于同一端的两个柔性刮擦组件(48)分别对导水板(3)的两侧进行清理。2.根据权利要求1所述的一种用于海洋能发电机的导水板装置，其特征在于：所述转轴(47)上固套有齿轮(471)，支撑架(41)内设有齿条(472)，其中齿轮(471)与齿条(472)啮合。3.根据权利要求1所述的一种用于海洋能发电机的导水板装置，其特征在于：所述柔性刮擦组件(48)包括套筒(481)、刮板(482)和弹性片(483)，所述套筒(481)套设在转轴(47)上，套筒(481)上铰接有刮板(482)，所述弹性片(483)设置在套筒(481)上，其中刮板(482)的端部与弹性片(483)接触。4.根据权利要求1所述的一种用于海洋能发电机的导水板装置，其特征在于：所述传动组件(46)包括变速器(461)、主动齿轮(462)和从动齿轮(463)，变速器(461)的动力输出端与蜗轮(42)连接，其动力输出端设有主动齿轮(462)，所述从动齿轮(463)固套在螺旋导向轴(43)上，从动齿轮(463)与主动齿轮(462)啮合。5.根据权利要求1所述的一种用于海洋能发电机的导水板装置，其特征在于：所述转轴(47)与支撑架(41)之间设有柔性防水带(411)。6.一种海洋能发电机，其特征在于，包括权利要求1‑5中任意一项所述的一种用于海洋能发电机的导水板装置。2CN114458513A说明书1/3页用于海洋能发电机的导水板装置及采用该装置的海洋能发电机技术领域[0001]本发明涉及海上发电导水板技术领域，具体为一种用于海洋能发电机的导水板装置及采用该装置的海洋能发电机。背景技术[0002]公开号为CN104214038B提供了一种水流负荷调节装置及其应用的海洋能发电装置，水流负荷调节装置包括本体、导水板、转轴、缠绕轴、绳索和驱动单元。导水板铰接于本体。转轴可转动地设于本体。缠绕轴设置于本体。绳索的一端固定于导水板，另一端绕过转轴和缠绕轴，回到导水板并固定。驱动单元连接转轴以驱动转轴转动，从而带动绳索收放以控制导水板旋转。[0003]上述现有技术也是通过驱动导水板摆动降低海洋能的波动对发电的影响，但是导水板长期在海上使用会有寄生
