一种用于检测绝缘子的检测装置.pdf

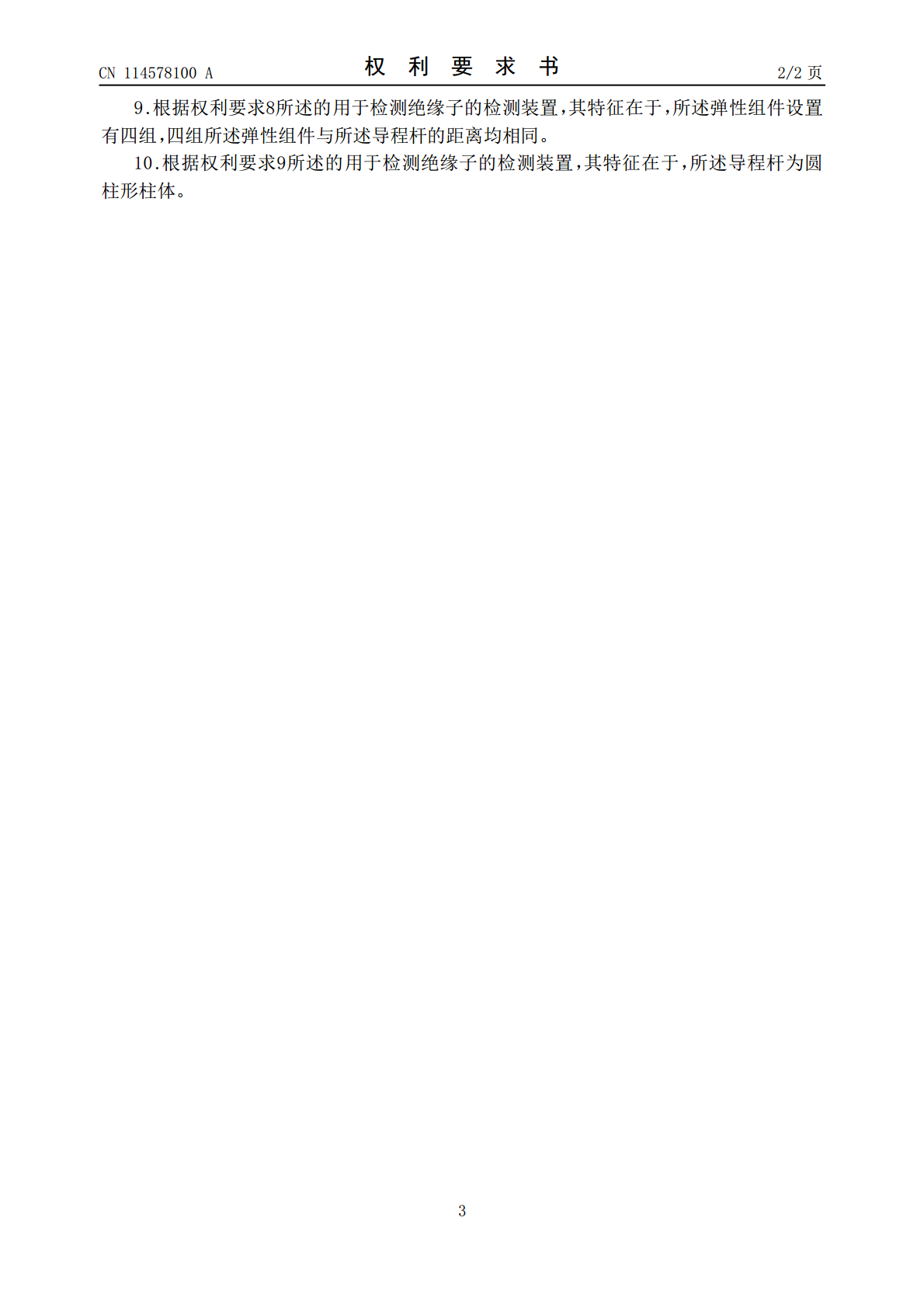

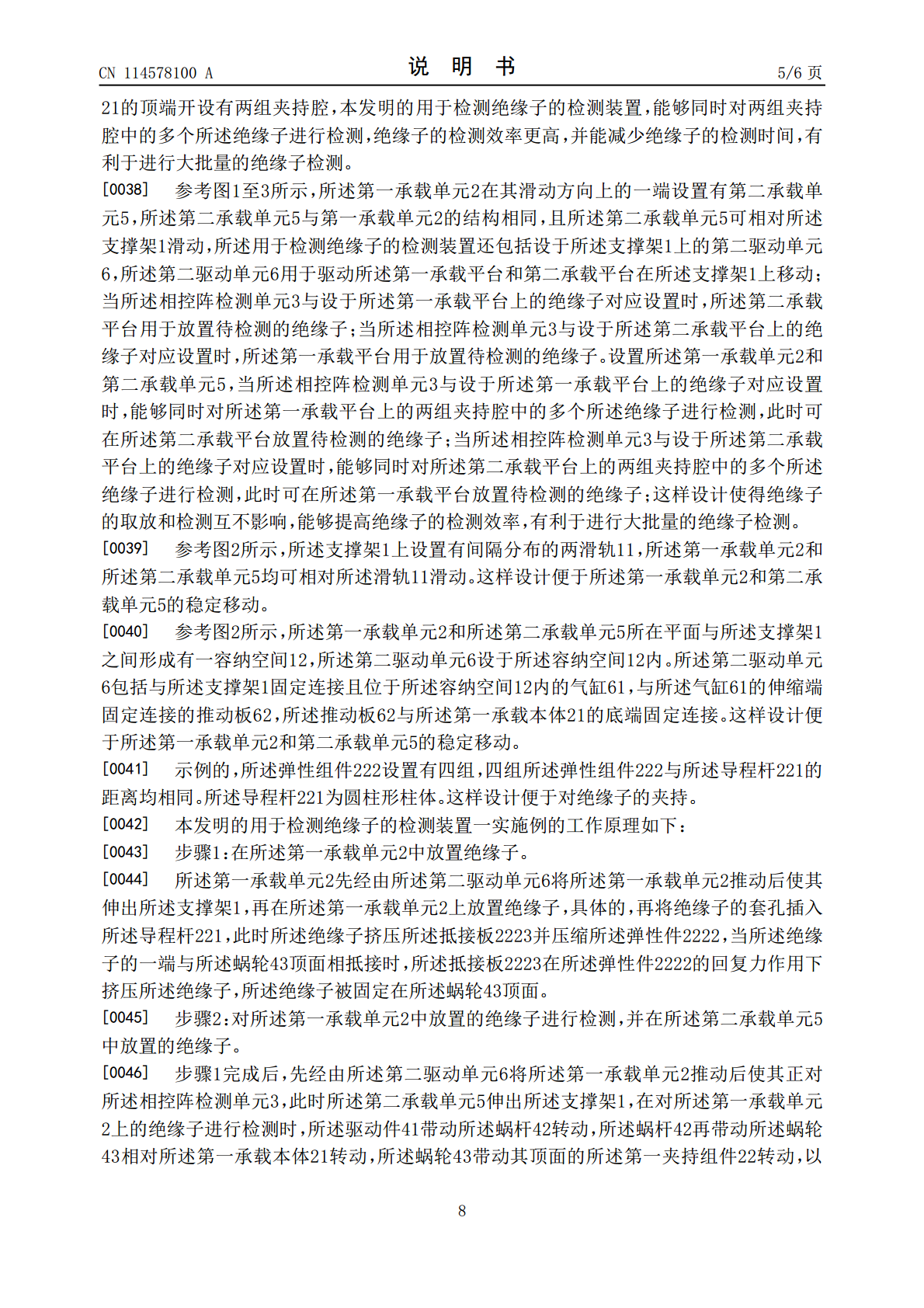

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114578100A(43)申请公布日2022.06.03(21)申请号202210212744.4(22)申请日2022.03.04(71)申请人华能甘肃水电开发有限公司地址730000甘肃省兰州市安宁区北滨河西路31号(72)发明人黄万虎沈顺云杨红星刘国平刘刚张晓东董继宏张续光刘开泰王婷婷薛鹏宗(74)专利代理机构武汉智嘉联合知识产权代理事务所(普通合伙)42231专利代理师张璐(51)Int.Cl.G01R1/04(2006.01)权利要求书2页说明书6页附图3页(54)发明名称一种用于检测绝缘子的检测装置(57)摘要本发明涉及一种用于检测绝缘子的检测装置，包括支撑架，设于所述支撑架上的第一承载单元，设置在所述支撑架上的相控阵检测单元，以及第一驱动单元；本发明提供的用于检测绝缘子的检测装置在使用过程中，先将绝缘子经由所述第一夹持组件夹持，之后所述第一驱动单元带动所述第一夹持组件相对所述第一承载本体转动，以供所述相控阵检测单元对多个所述绝缘子进行检测；本发明的用于检测绝缘子的检测装置，能够同时对多个所述绝缘子进行检测，绝缘子的检测效率较高，绝缘子经由所述第一夹持组件夹持稳定，绝缘子不会出现松动脱落的情况，且绝缘子的检测过程较为简单，减少了绝缘子的检测时间，有利于进行大批量的绝缘子检测。CN114578100ACN114578100A权利要求书1/2页1.一种用于检测绝缘子的检测装置，其特征在于，包括支撑架，设于所述支撑架上的第一承载单元，设置在所述支撑架上的相控阵检测单元，以及第一驱动单元；所述第一承载单元包括与所述支撑架顶端滑动连接的第一承载本体，用于夹持绝缘子的多个第一夹持组件；所述第一承载本体的顶端开设有夹持腔，所述夹持腔包括多个夹持槽，所述第一夹持组件设于所述夹持槽内且与所述夹持槽一一对应设置，所述第一驱动单元用于带动所述第一夹持组件相对所述第一承载本体转动，以供所述相控阵检测单元对多个所述绝缘子进行检测。2.根据权利要求1所述的用于检测绝缘子的检测装置，其特征在于，所述第一驱动单元包括与所述第一承载本体固定连接的驱动件，与所述驱动件的转动端固定连接且设于所述第一承载本体内部的蜗杆，以及与所述蜗杆配合连接的多个蜗轮，一所述蜗轮对应一所述夹持槽与所述第一承载本体转动连接，一所述第一夹持组件固设于一所述蜗轮的顶面。3.根据权利要求2所述的用于检测绝缘子的检测装置，其特征在于，所述第一夹持组件包括设于所述蜗轮顶面上的导程杆，设于所述蜗轮顶面且相对所述导程杆阵列分布的多个弹性组件，所述弹性组件包括与所述蜗轮顶面固定连接的连接板，与所述连接板靠近所述导程杆一端固定连接的弹性件，与所述弹性件靠近所述导程杆一端固定连接的抵接板，且所述抵接板与所述蜗轮顶面滑动连接。4.根据权利要求3所述的用于检测绝缘子的检测装置，其特征在于，所述支撑架上设置有两个所述相控阵检测单元，两个所述相控阵检测单元分别位于所述第一承载单元的一侧和另一侧，所述第一承载本体的顶端开设有两组夹持腔，所述第一驱动单元也设有两组，任意一组所述夹持腔均包括多个夹持槽，任意一所述夹持槽内均设有所述第一夹持组件，一组所述夹持腔与一所述相控阵检测单元对应设置，另一组所述夹持腔与另一所述相控阵检测单元对应设置，一所述驱动单元用于带动一组夹持腔内的绝缘子转动，另一所述驱动单元用于带动另一组夹持腔内的绝缘子转动。5.根据权利要求4所述的用于检测绝缘子的检测装置，其特征在于，所述第一承载单元在其滑动方向上的一端设置有第二承载单元，所述第二承载单元与第一承载单元的结构相同，且所述第二承载单元可相对所述支撑架滑动，所述用于检测绝缘子的检测装置还包括设于所述支撑架上的第二驱动单元，所述第二驱动单元用于驱动所述第一承载平台和第二承载平台在所述支撑架上移动；当所述相控阵检测单元与设于所述第一承载平台上的绝缘子对应设置时，所述第二承载平台用于放置待检测的绝缘子；当所述相控阵检测单元与设于所述第二承载平台上的绝缘子对应设置时，所述第一承载平台用于放置待检测的绝缘子。6.根据权利要求5所述的用于检测绝缘子的检测装置，其特征在于，所述支撑架上设置有间隔分布的两滑轨，所述第一承载单元和所述第二承载单元均可相对所述滑轨滑动。7.根据权利要求6所述的用于检测绝缘子的检测装置，其特征在于，所述第一承载单元和所述第二承载单元所在平面与所述支撑架之间形成有一容纳空间，所述第二驱动单元设于所述容纳空间内。8.根据权利要求7所述的用于检测绝缘子的检测装置，其特征在于，所述第二驱动单元包括与所述支撑架固定连接且位于所述容纳空间内的气缸，与所述气缸的伸缩端固定连接的推动板，所述推动板与所述第一承载本体的底端固定连接。2CN114578100A权利要求书2/
