一种多罐装奶茶自动包装打包装置.pdf

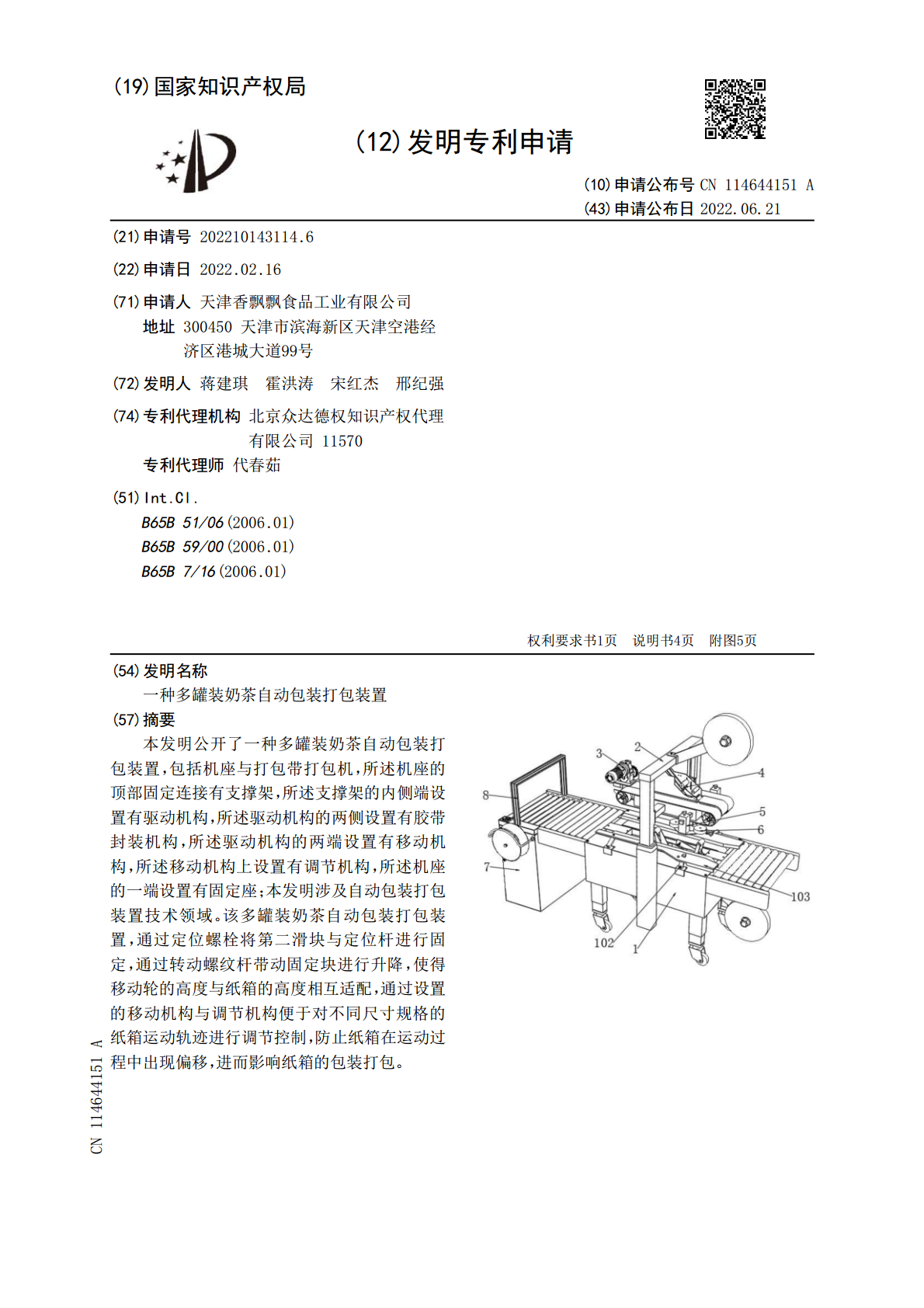

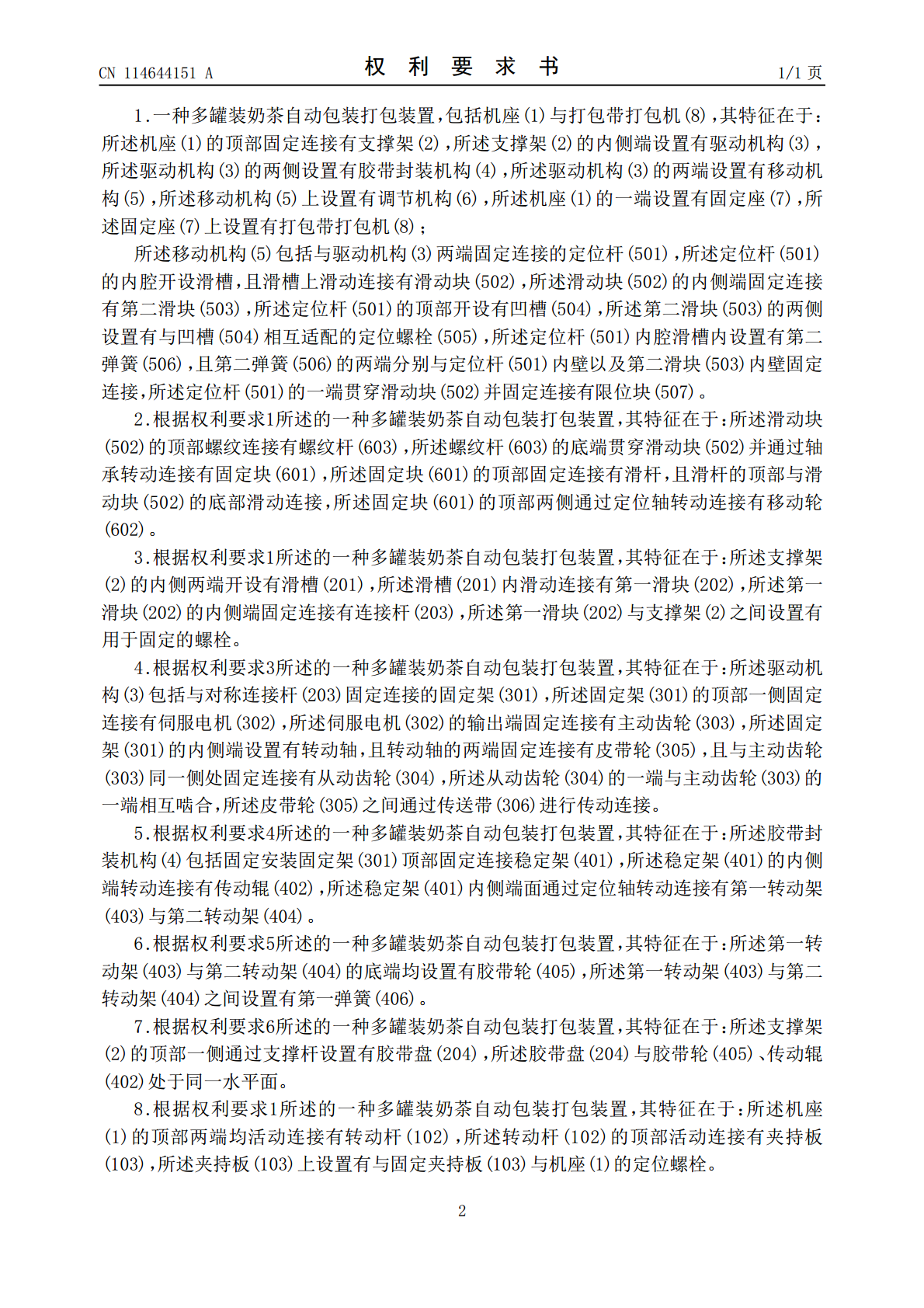

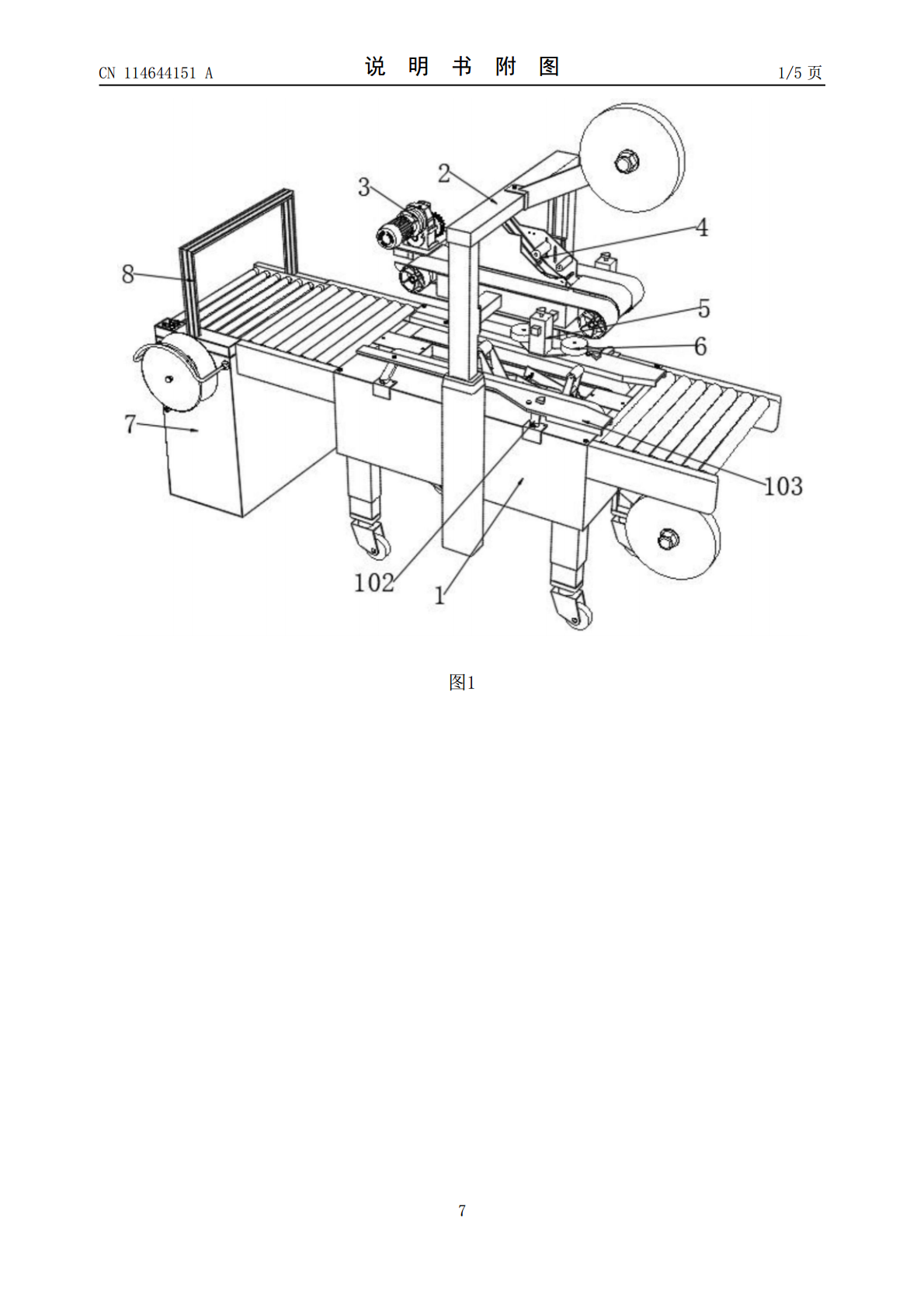

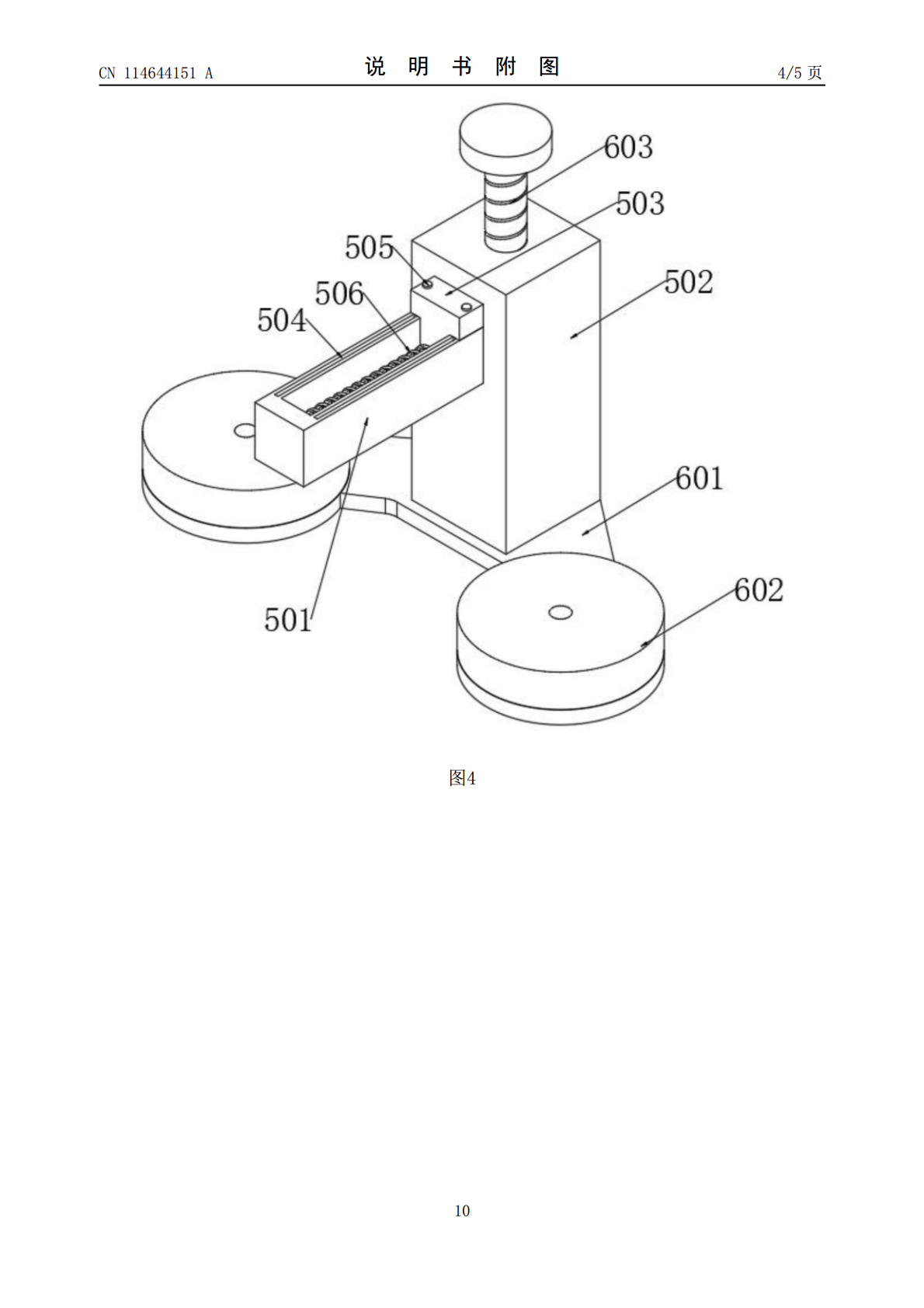

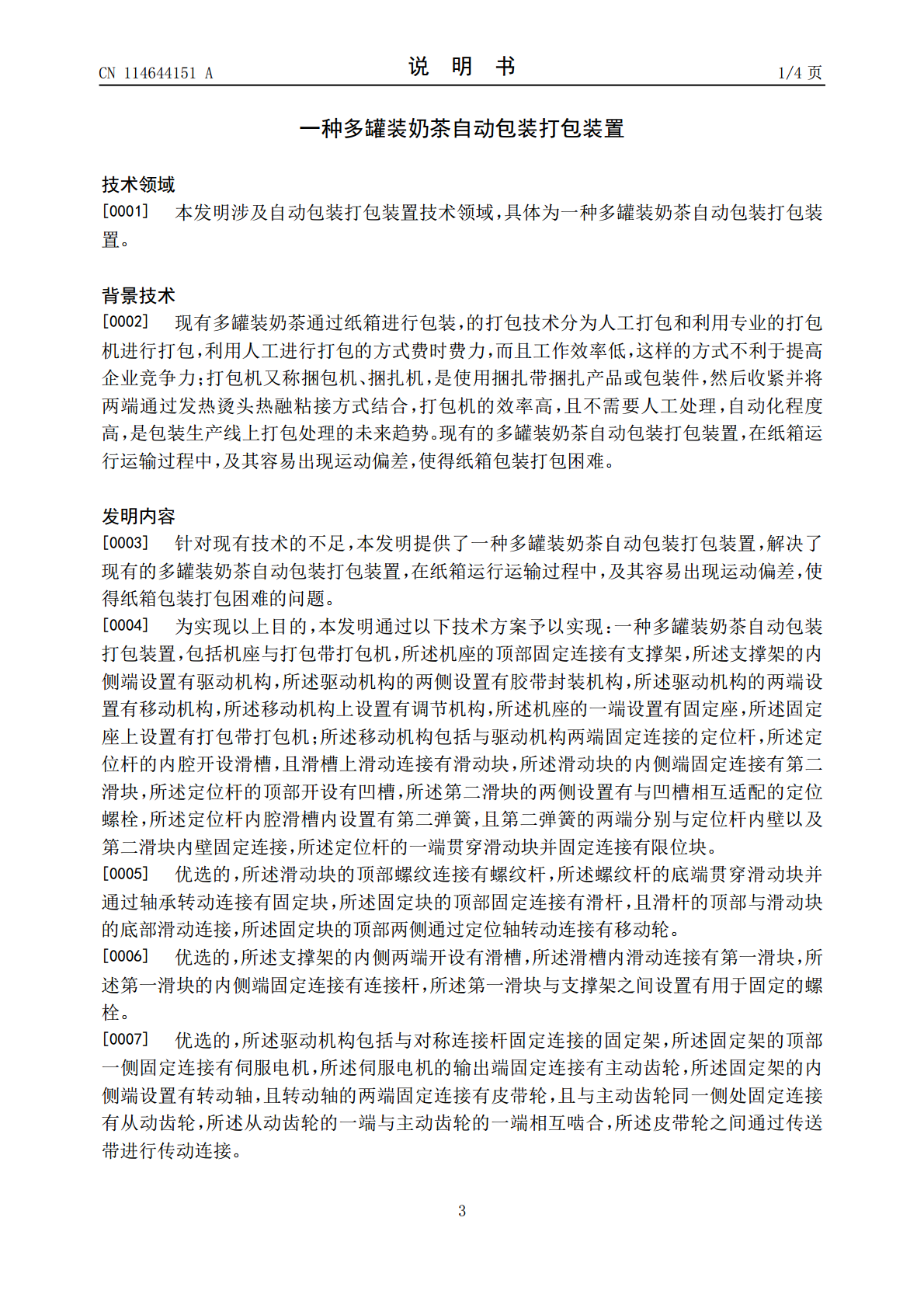

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114644151A(43)申请公布日2022.06.21(21)申请号202210143114.6(22)申请日2022.02.16(71)申请人天津香飘飘食品工业有限公司地址300450天津市滨海新区天津空港经济区港城大道99号(72)发明人蒋建琪霍洪涛宋红杰邢纪强(74)专利代理机构北京众达德权知识产权代理有限公司11570专利代理师代春茹(51)Int.Cl.B65B51/06(2006.01)B65B59/00(2006.01)B65B7/16(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种多罐装奶茶自动包装打包装置(57)摘要本发明公开了一种多罐装奶茶自动包装打包装置，包括机座与打包带打包机，所述机座的顶部固定连接有支撑架，所述支撑架的内侧端设置有驱动机构，所述驱动机构的两侧设置有胶带封装机构，所述驱动机构的两端设置有移动机构，所述移动机构上设置有调节机构，所述机座的一端设置有固定座；本发明涉及自动包装打包装置技术领域。该多罐装奶茶自动包装打包装置，通过定位螺栓将第二滑块与定位杆进行固定，通过转动螺纹杆带动固定块进行升降，使得移动轮的高度与纸箱的高度相互适配，通过设置的移动机构与调节机构便于对不同尺寸规格的纸箱运动轨迹进行调节控制，防止纸箱在运动过程中出现偏移，进而影响纸箱的包装打包。CN114644151ACN114644151A权利要求书1/1页1.一种多罐装奶茶自动包装打包装置，包括机座(1)与打包带打包机(8)，其特征在于：所述机座(1)的顶部固定连接有支撑架(2)，所述支撑架(2)的内侧端设置有驱动机构(3)，所述驱动机构(3)的两侧设置有胶带封装机构(4)，所述驱动机构(3)的两端设置有移动机构(5)，所述移动机构(5)上设置有调节机构(6)，所述机座(1)的一端设置有固定座(7)，所述固定座(7)上设置有打包带打包机(8)；所述移动机构(5)包括与驱动机构(3)两端固定连接的定位杆(501)，所述定位杆(501)的内腔开设滑槽，且滑槽上滑动连接有滑动块(502)，所述滑动块(502)的内侧端固定连接有第二滑块(503)，所述定位杆(501)的顶部开设有凹槽(504)，所述第二滑块(503)的两侧设置有与凹槽(504)相互适配的定位螺栓(505)，所述定位杆(501)内腔滑槽内设置有第二弹簧(506)，且第二弹簧(506)的两端分别与定位杆(501)内壁以及第二滑块(503)内壁固定连接，所述定位杆(501)的一端贯穿滑动块(502)并固定连接有限位块(507)。2.根据权利要求1所述的一种多罐装奶茶自动包装打包装置，其特征在于：所述滑动块(502)的顶部螺纹连接有螺纹杆(603)，所述螺纹杆(603)的底端贯穿滑动块(502)并通过轴承转动连接有固定块(601)，所述固定块(601)的顶部固定连接有滑杆，且滑杆的顶部与滑动块(502)的底部滑动连接，所述固定块(601)的顶部两侧通过定位轴转动连接有移动轮(602)。3.根据权利要求1所述的一种多罐装奶茶自动包装打包装置，其特征在于：所述支撑架(2)的内侧两端开设有滑槽(201)，所述滑槽(201)内滑动连接有第一滑块(202)，所述第一滑块(202)的内侧端固定连接有连接杆(203)，所述第一滑块(202)与支撑架(2)之间设置有用于固定的螺栓。4.根据权利要求3所述的一种多罐装奶茶自动包装打包装置，其特征在于：所述驱动机构(3)包括与对称连接杆(203)固定连接的固定架(301)，所述固定架(301)的顶部一侧固定连接有伺服电机(302)，所述伺服电机(302)的输出端固定连接有主动齿轮(303)，所述固定架(301)的内侧端设置有转动轴，且转动轴的两端固定连接有皮带轮(305)，且与主动齿轮(303)同一侧处固定连接有从动齿轮(304)，所述从动齿轮(304)的一端与主动齿轮(303)的一端相互啮合，所述皮带轮(305)之间通过传送带(306)进行传动连接。5.根据权利要求4所述的一种多罐装奶茶自动包装打包装置，其特征在于：所述胶带封装机构(4)包括固定安装固定架(301)顶部固定连接稳定架(401)，所述稳定架(401)的内侧端转动连接有传动辊(402)，所述稳定架(401)内侧端面通过定位轴转动连接有第一转动架(403)与第二转动架(404)。6.根据权利要求5所述的一种多罐装奶茶自动包装打包装置，其特征在于：所述第一转动架(403)与第二转动架(404)的底端均设置有胶带轮(405)，所述第一转动架(403)与第二转动架(404)之间设置有第一弹簧(406)。7.根据权利要求6所述的一种多罐装奶茶自动包装打包装置，其特征在于：所述支撑架(2)的顶部一侧通过
