一种靠背具有缓解疲劳功能的课椅.pdf

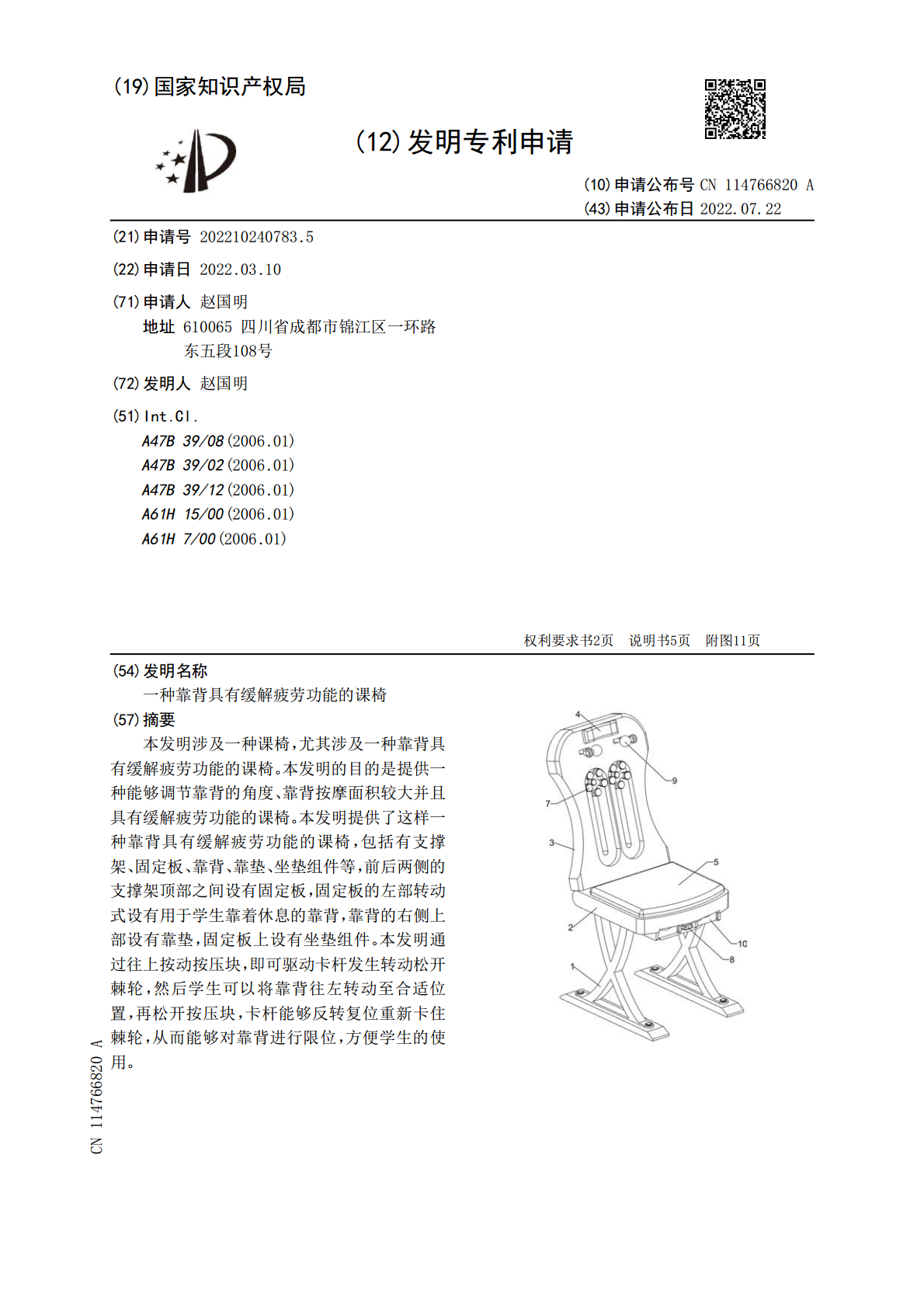

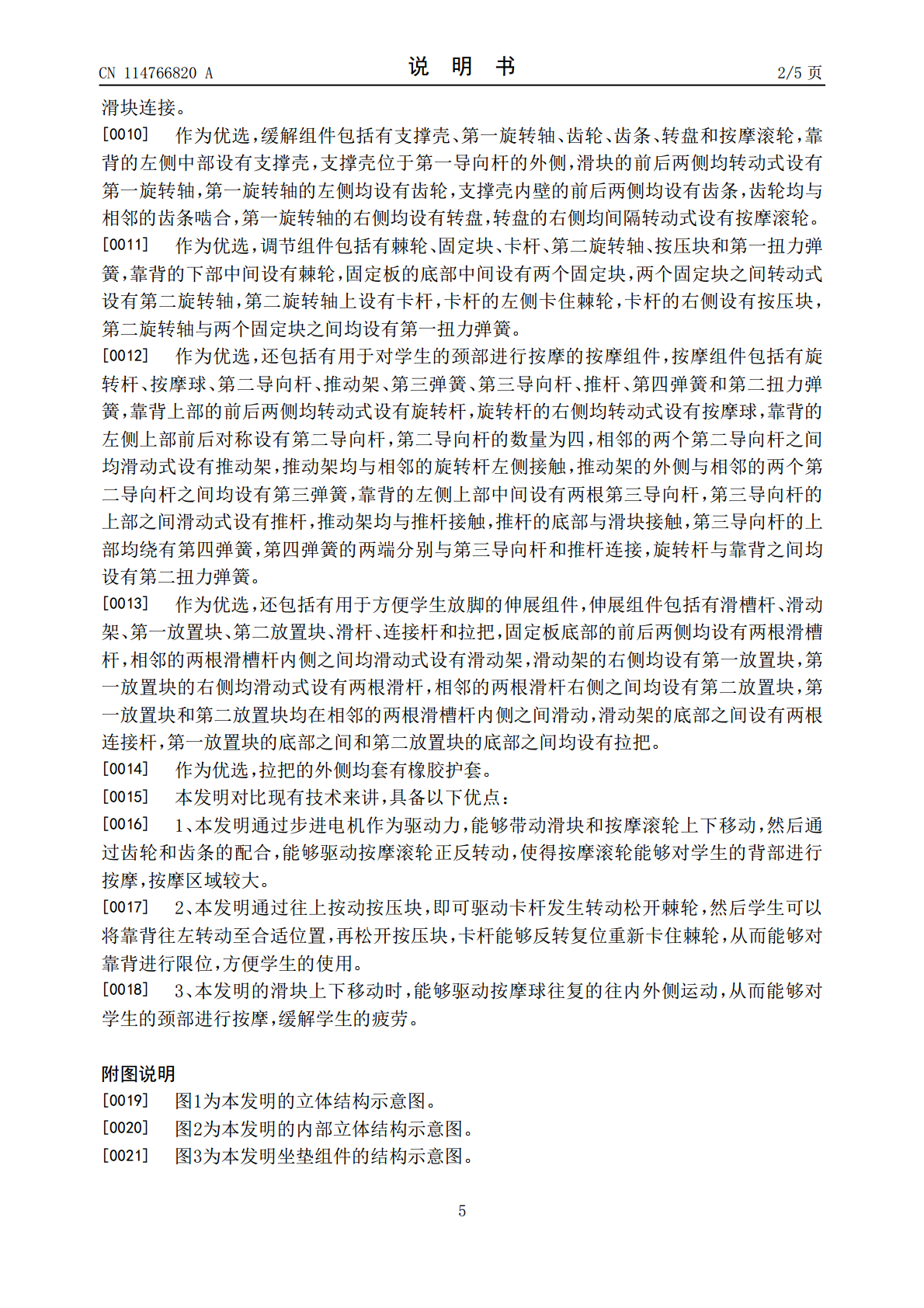

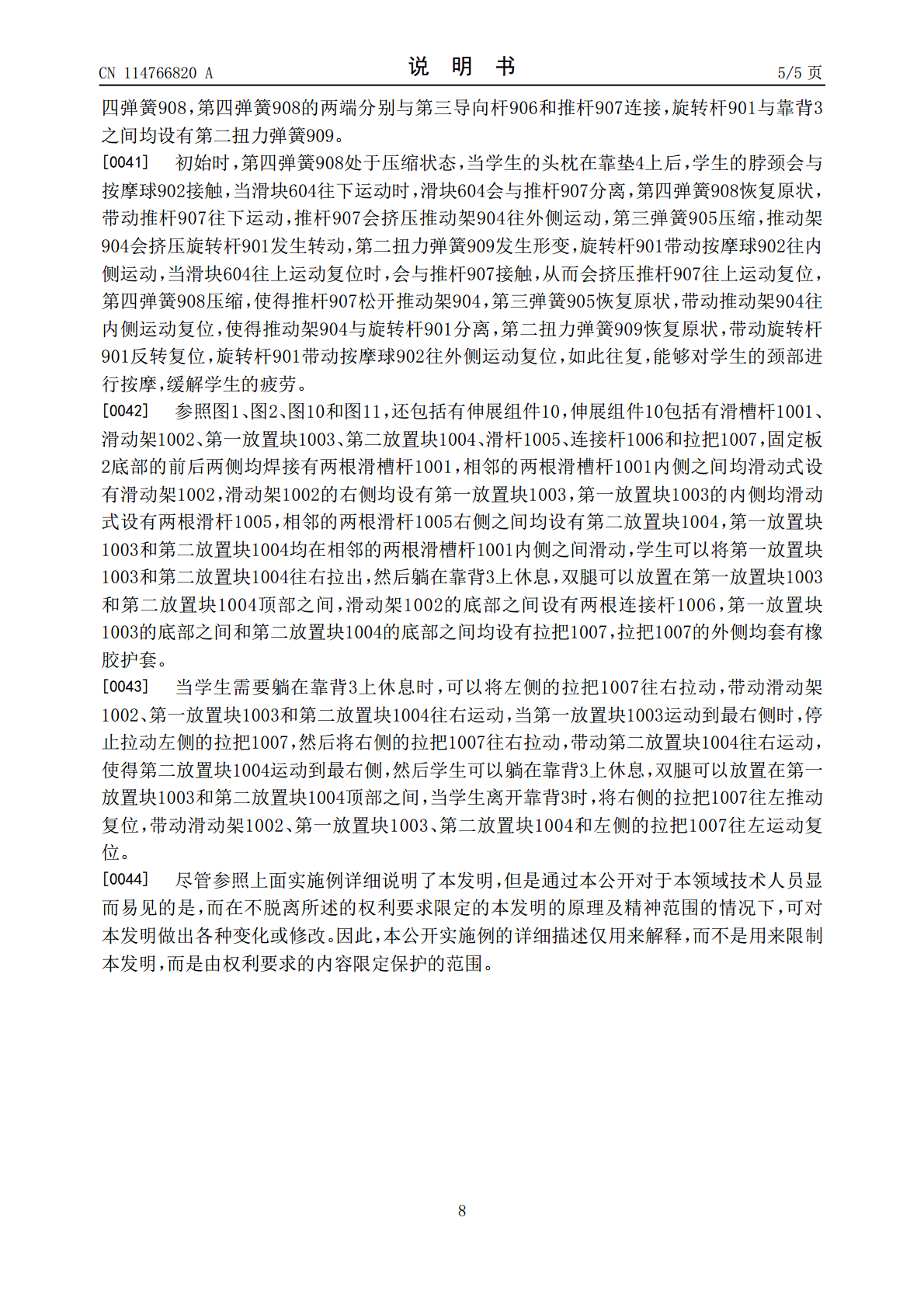

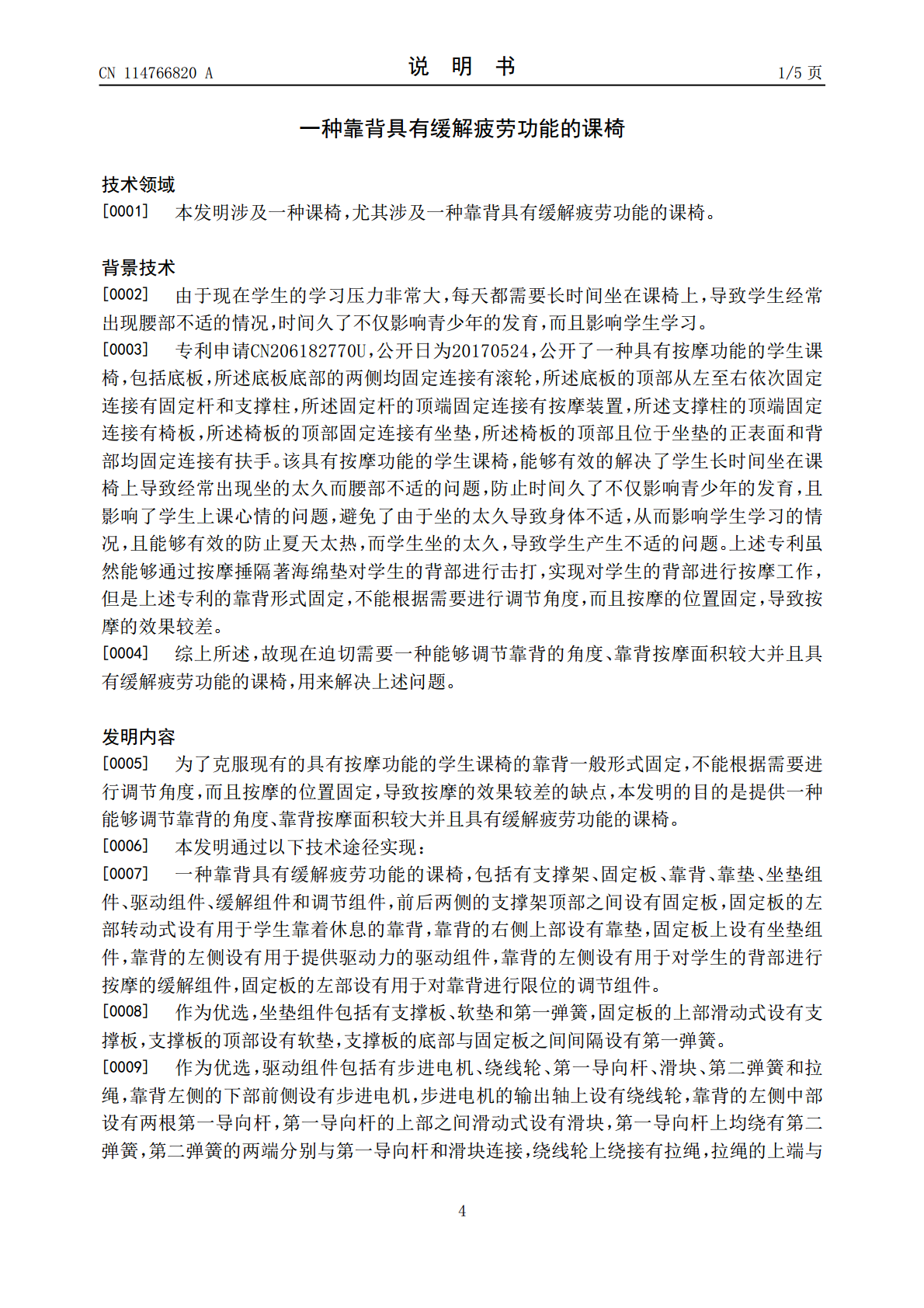

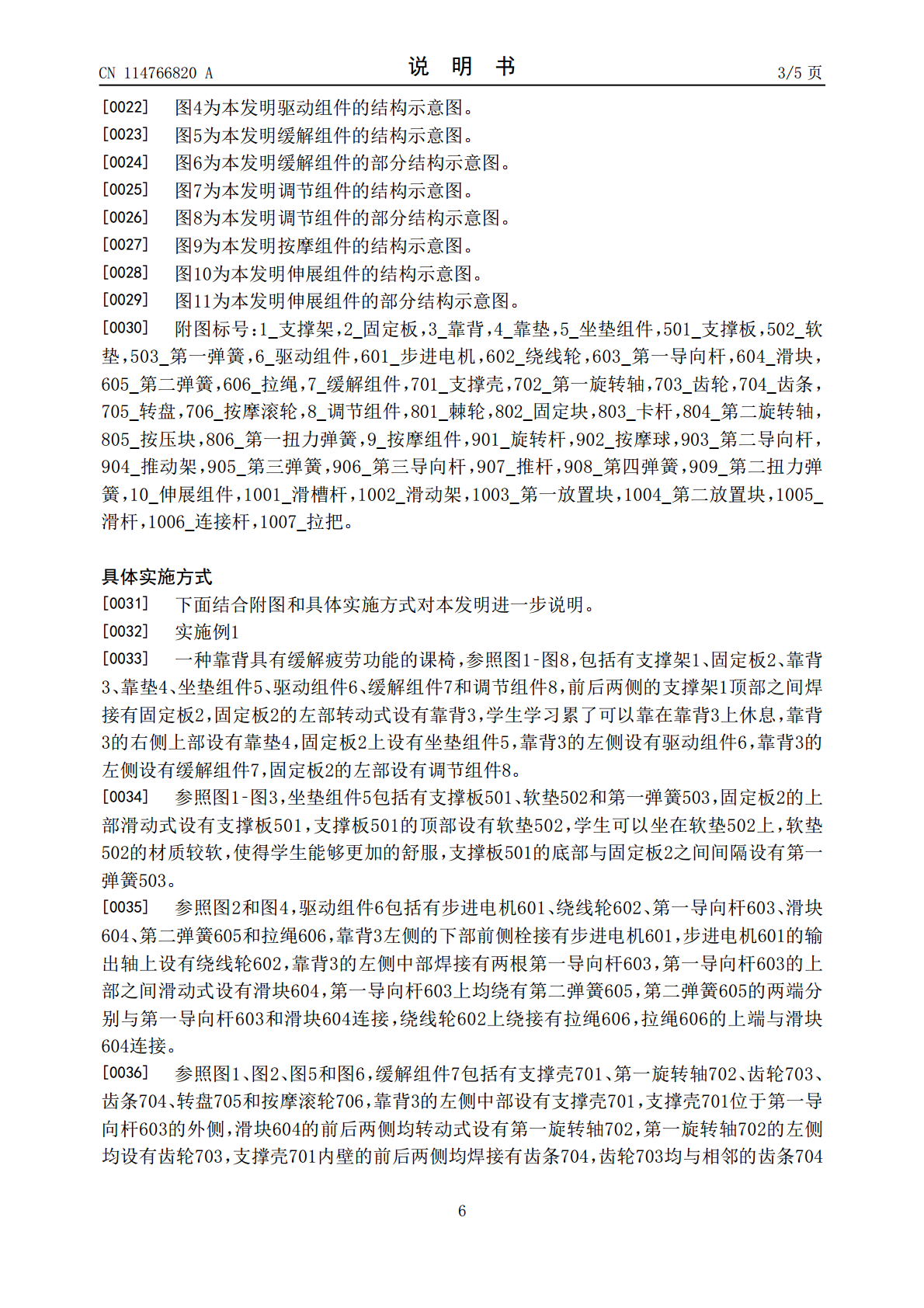

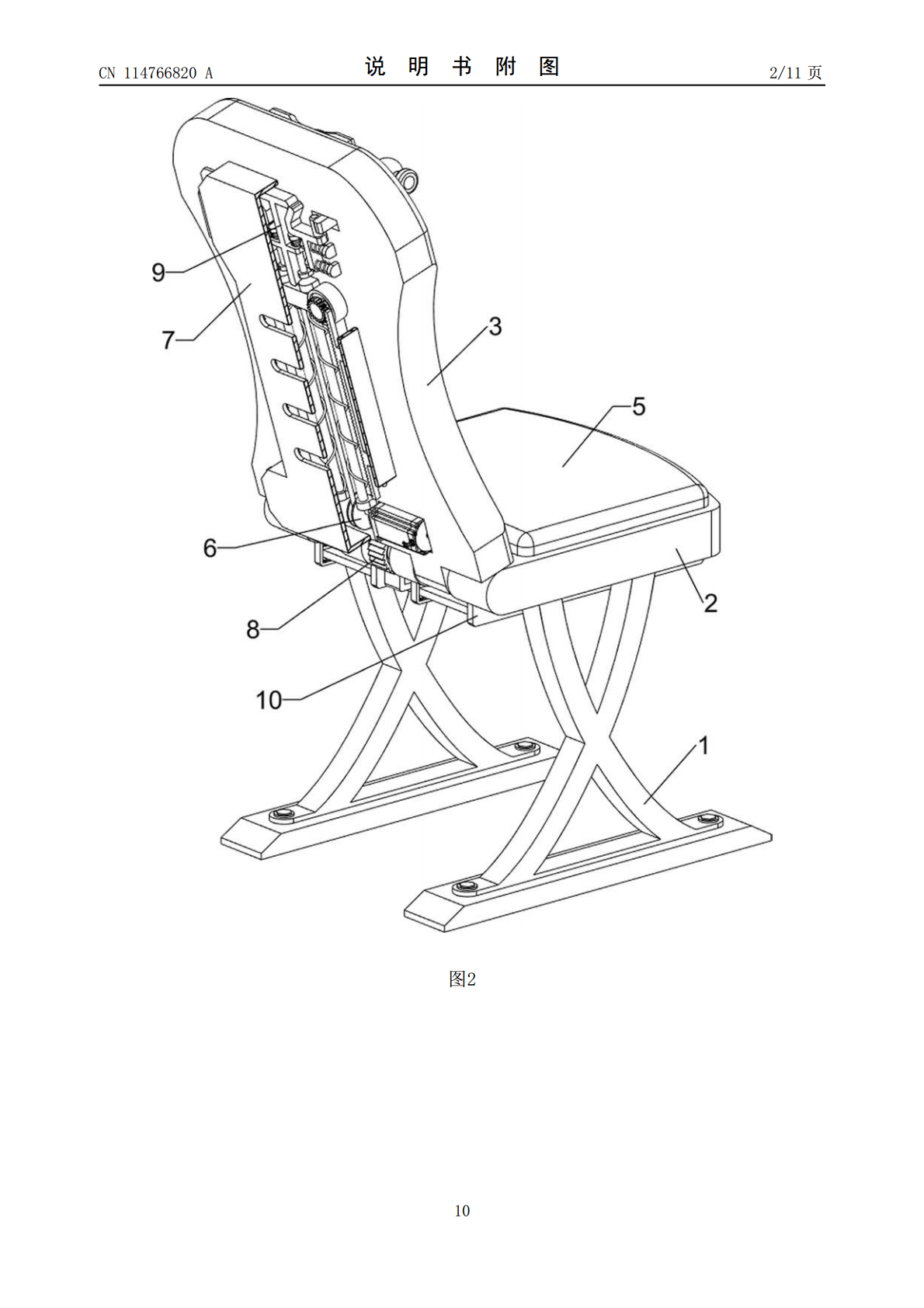

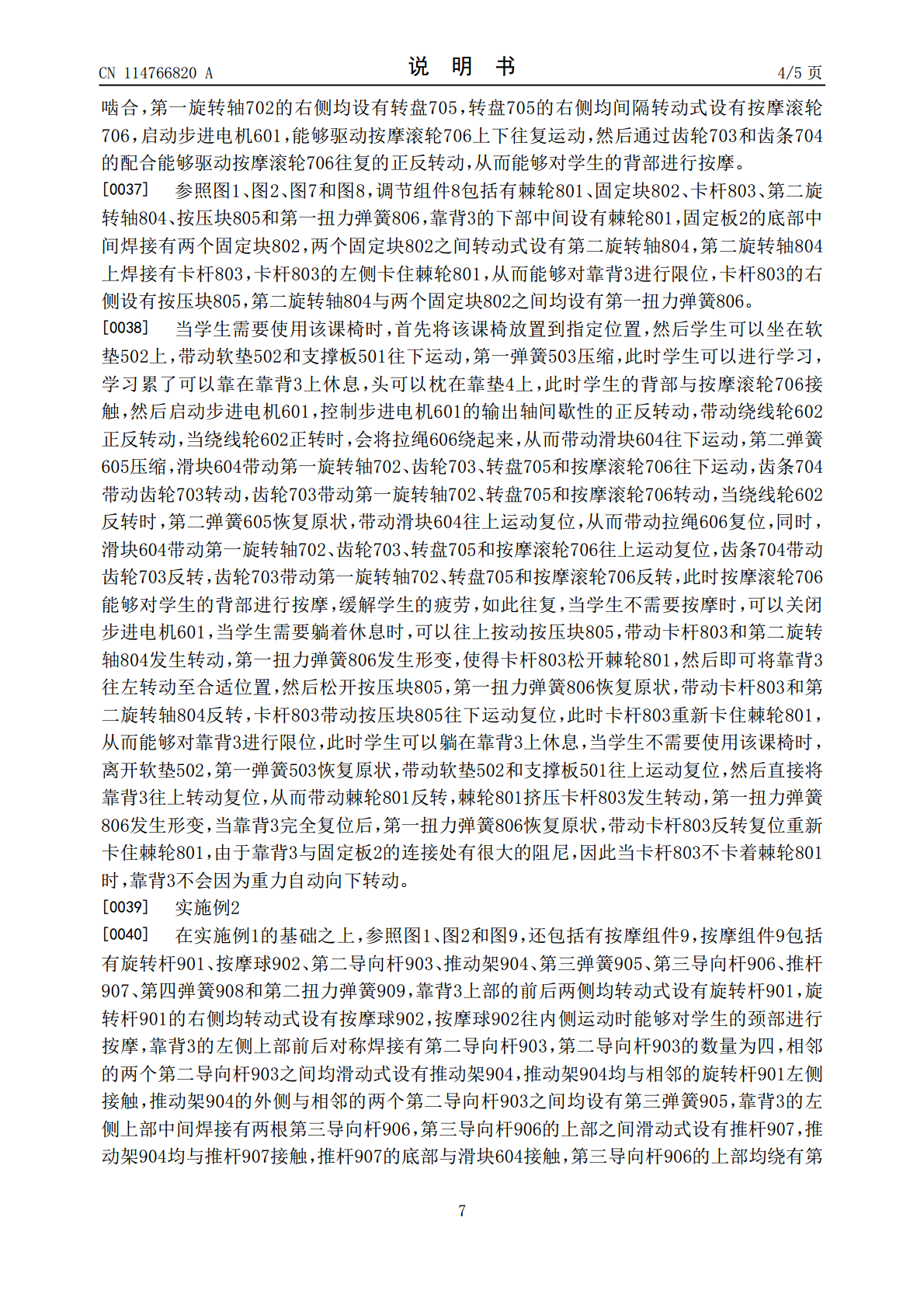

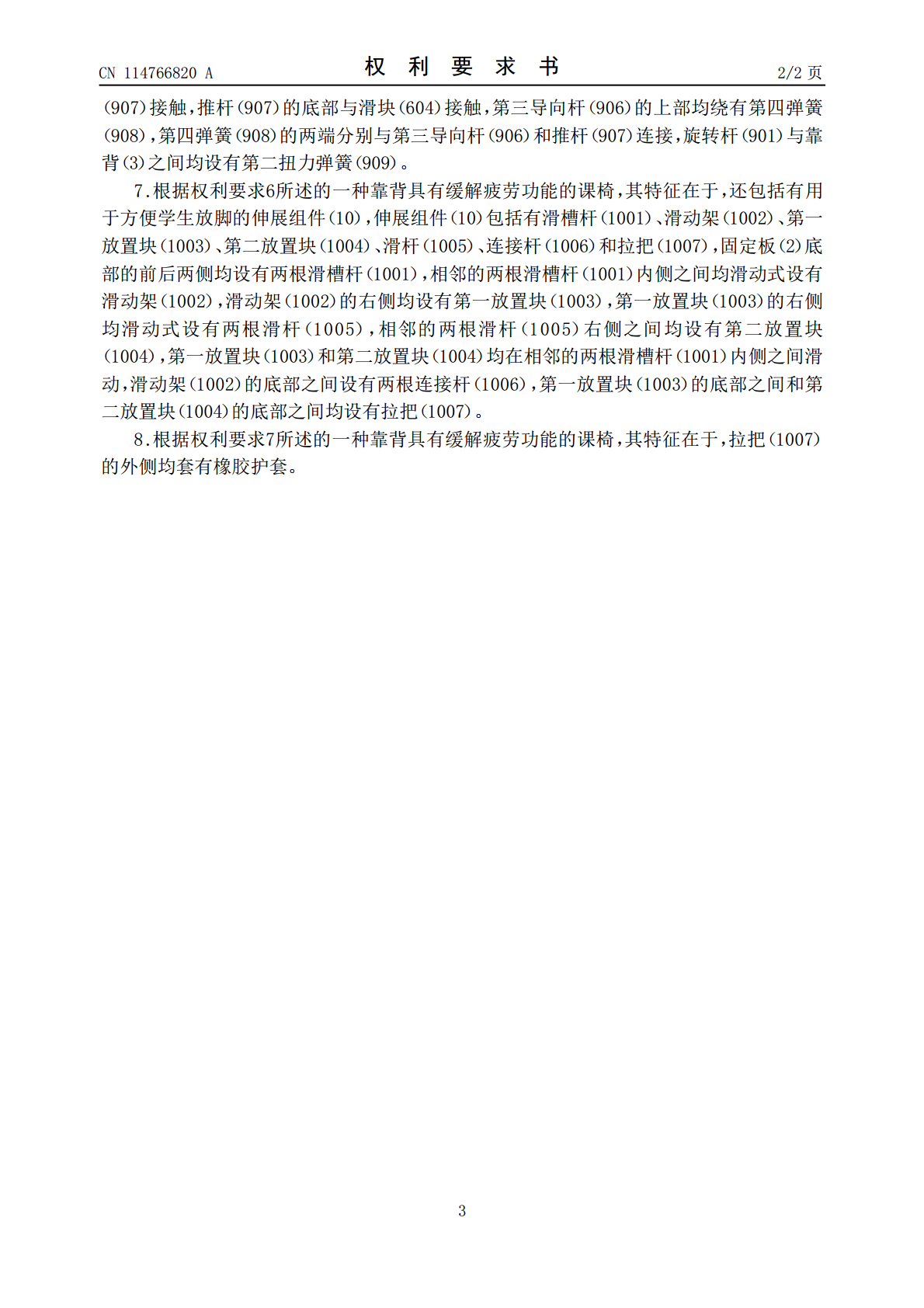

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114766820A(43)申请公布日2022.07.22(21)申请号202210240783.5(22)申请日2022.03.10(71)申请人赵国明地址610065四川省成都市锦江区一环路东五段108号(72)发明人赵国明(51)Int.Cl.A47B39/08(2006.01)A47B39/02(2006.01)A47B39/12(2006.01)A61H15/00(2006.01)A61H7/00(2006.01)权利要求书2页说明书5页附图11页(54)发明名称一种靠背具有缓解疲劳功能的课椅(57)摘要本发明涉及一种课椅，尤其涉及一种靠背具有缓解疲劳功能的课椅。本发明的目的是提供一种能够调节靠背的角度、靠背按摩面积较大并且具有缓解疲劳功能的课椅。本发明提供了这样一种靠背具有缓解疲劳功能的课椅，包括有支撑架、固定板、靠背、靠垫、坐垫组件等，前后两侧的支撑架顶部之间设有固定板，固定板的左部转动式设有用于学生靠着休息的靠背，靠背的右侧上部设有靠垫，固定板上设有坐垫组件。本发明通过往上按动按压块，即可驱动卡杆发生转动松开棘轮，然后学生可以将靠背往左转动至合适位置，再松开按压块，卡杆能够反转复位重新卡住棘轮，从而能够对靠背进行限位，方便学生的使用。CN114766820ACN114766820A权利要求书1/2页1.一种靠背具有缓解疲劳功能的课椅，包括有支撑架（1）、固定板（2）、靠背（3）和靠垫（4），前后两侧的支撑架（1）顶部之间设有固定板（2），固定板（2）的左部转动式设有用于学生靠着休息的靠背（3），靠背（3）的右侧上部设有靠垫（4），其特征在于，还包括有坐垫组件（5）、驱动组件（6）、缓解组件（7）和调节组件（8），固定板（2）上设有坐垫组件（5），靠背（3）的左侧设有用于提供驱动力的驱动组件（6），靠背（3）的左侧设有用于对学生的背部进行按摩的缓解组件（7），固定板（2）的左部设有用于对靠背（3）进行限位的调节组件（8）。2.根据权利要求1所述的一种靠背具有缓解疲劳功能的课椅，其特征在于，坐垫组件（5）包括有支撑板（501）、软垫（502）和第一弹簧（503），固定板（2）的上部滑动式设有支撑板（501），支撑板（501）的顶部设有软垫（502），支撑板（501）的底部与固定板（2）之间间隔设有第一弹簧（503）。3.根据权利要求2所述的一种靠背具有缓解疲劳功能的课椅，其特征在于，驱动组件（6）包括有步进电机（601）、绕线轮（602）、第一导向杆（603）、滑块（604）、第二弹簧（605）和拉绳（606），靠背（3）左侧的下部前侧设有步进电机（601），步进电机（601）的输出轴上设有绕线轮（602），靠背（3）的左侧中部设有两根第一导向杆（603），第一导向杆（603）的上部之间滑动式设有滑块（604），第一导向杆（603）上均绕有第二弹簧（605），第二弹簧（605）的两端分别与第一导向杆（603）和滑块（604）连接，绕线轮（602）上绕接有拉绳（606），拉绳（606）的上端与滑块（604）连接。4.根据权利要求3所述的一种靠背具有缓解疲劳功能的课椅，其特征在于，缓解组件（7）包括有支撑壳（701）、第一旋转轴（702）、齿轮（703）、齿条（704）、转盘（705）和按摩滚轮（706），靠背（3）的左侧中部设有支撑壳（701），支撑壳（701）位于第一导向杆（603）的外侧，滑块（604）的前后两侧均转动式设有第一旋转轴（702），第一旋转轴（702）的左侧均设有齿轮（703），支撑壳（701）内壁的前后两侧均设有齿条（704），齿轮（703）均与相邻的齿条（704）啮合，第一旋转轴（702）的右侧均设有转盘（705），转盘（705）的右侧均间隔转动式设有按摩滚轮（706）。5.根据权利要求4所述的一种靠背具有缓解疲劳功能的课椅，其特征在于，调节组件（8）包括有棘轮（801）、固定块（802）、卡杆（803）、第二旋转轴（804）、按压块（805）和第一扭力弹簧（806），靠背（3）的下部中间设有棘轮（801），固定板（2）的底部中间设有两个固定块（802），两个固定块（802）之间转动式设有第二旋转轴（804），第二旋转轴（804）上设有卡杆（803），卡杆（803）的左侧卡住棘轮（801），卡杆（803）的右侧设有按压块（805），第二旋转轴（804）与两个固定块（802）之间均设有第一扭力弹簧（806）。6.根据权利要求5所述的一种靠背具有缓解疲劳功能的课椅，其特征在于，还包括有用于对学生的颈部进行按摩的按摩组件（9），按摩组件（9）包括有旋转杆（901）、按摩球（902）、第二导向杆（903）、推动架（904）、第三弹簧（905
