一种压感模组对位焊接治具.pdf

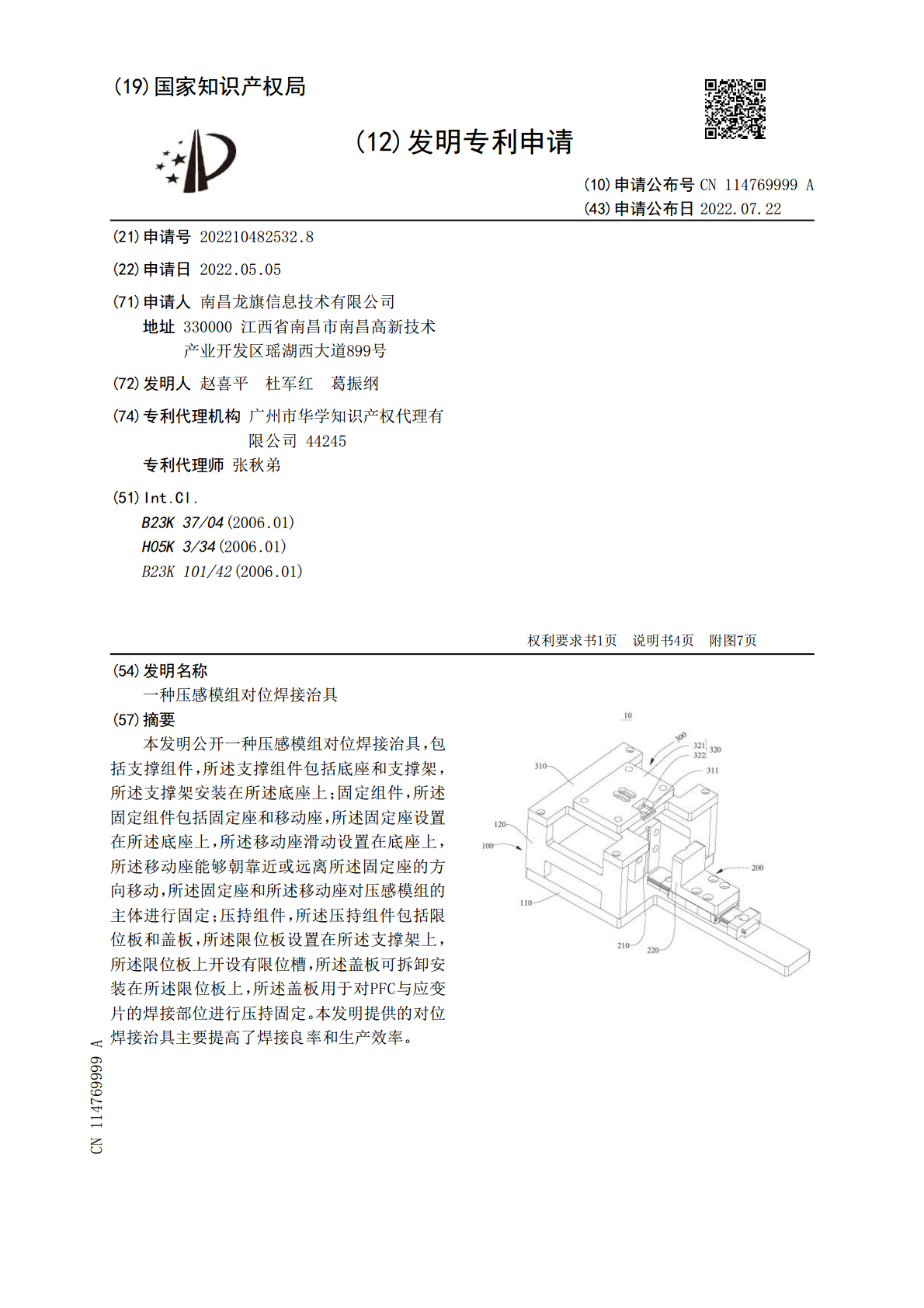

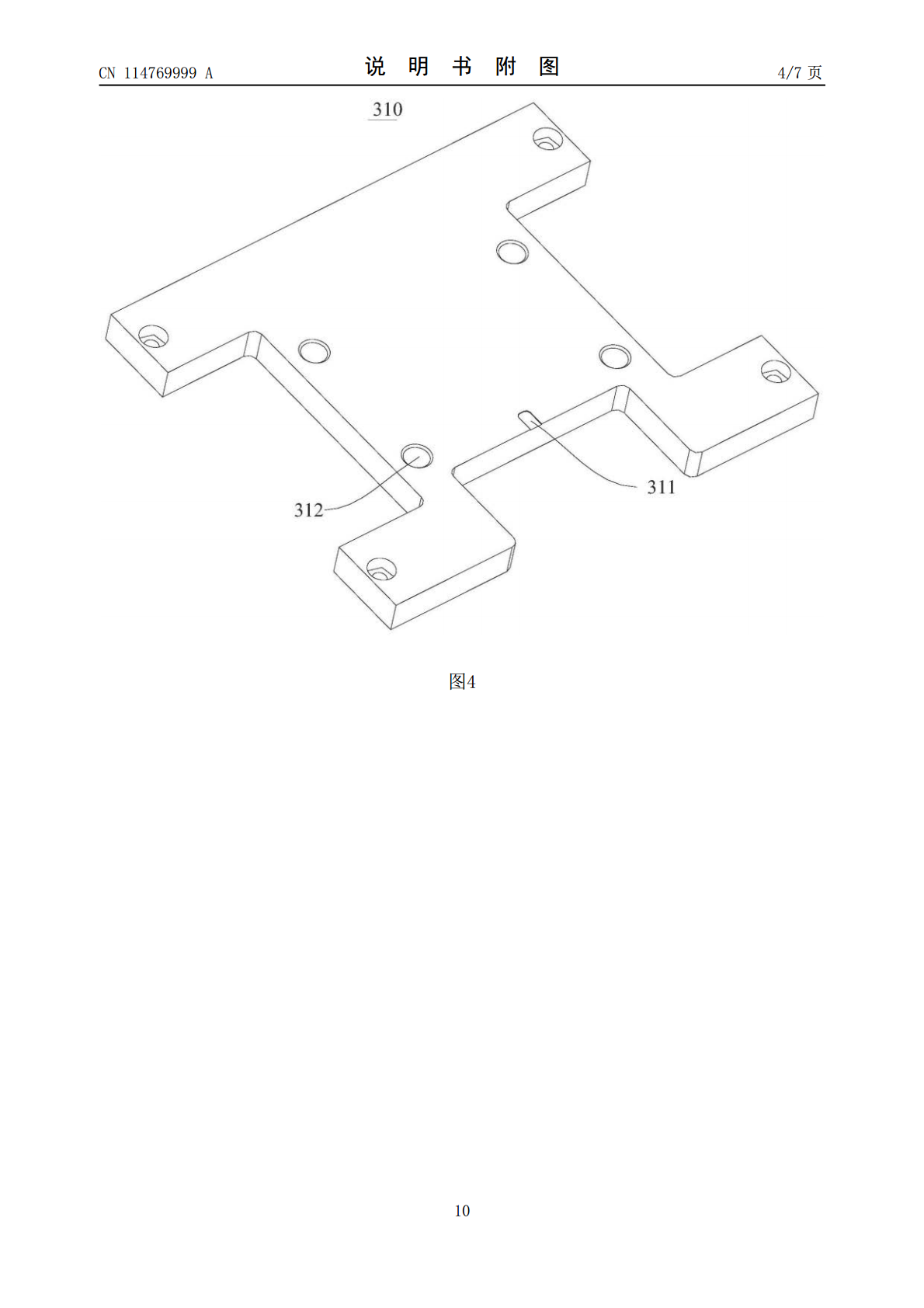

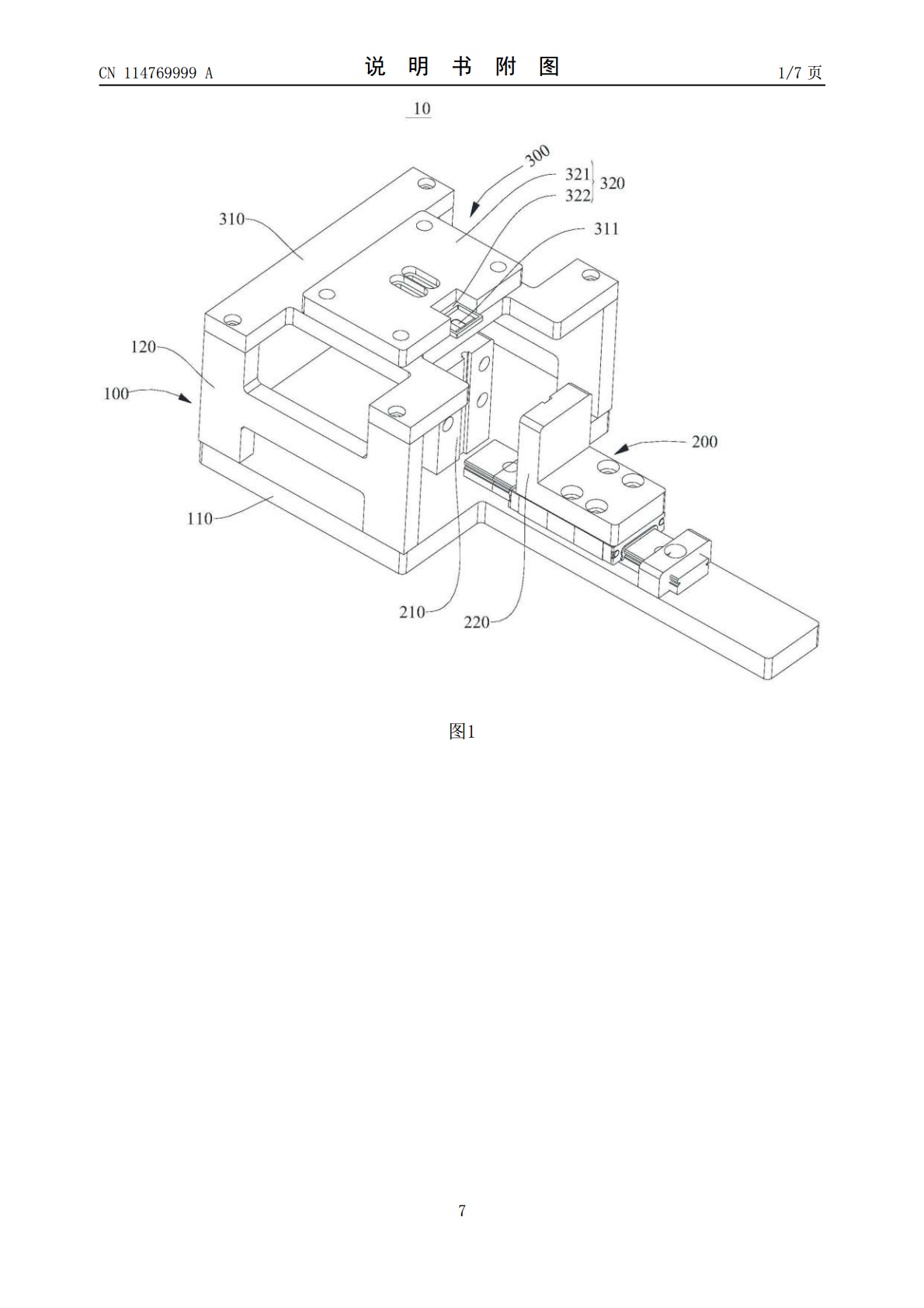

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114769999A(43)申请公布日2022.07.22(21)申请号202210482532.8(22)申请日2022.05.05(71)申请人南昌龙旗信息技术有限公司地址330000江西省南昌市南昌高新技术产业开发区瑶湖西大道899号(72)发明人赵喜平杜军红葛振纲(74)专利代理机构广州市华学知识产权代理有限公司44245专利代理师张秋弟(51)Int.Cl.B23K37/04(2006.01)H05K3/34(2006.01)B23K101/42(2006.01)权利要求书1页说明书4页附图7页(54)发明名称一种压感模组对位焊接治具(57)摘要本发明公开一种压感模组对位焊接治具，包括支撑组件，所述支撑组件包括底座和支撑架，所述支撑架安装在所述底座上；固定组件，所述固定组件包括固定座和移动座，所述固定座设置在所述底座上，所述移动座滑动设置在底座上，所述移动座能够朝靠近或远离所述固定座的方向移动，所述固定座和所述移动座对压感模组的主体进行固定；压持组件，所述压持组件包括限位板和盖板，所述限位板设置在所述支撑架上，所述限位板上开设有限位槽，所述盖板可拆卸安装在所述限位板上，所述盖板用于对PFC与应变片的焊接部位进行压持固定。本发明提供的对位焊接治具主要提高了焊接良率和生产效率。CN114769999ACN114769999A权利要求书1/1页1.一种压感模组对位焊接治具，其特征在于，包括：支撑组件，所述支撑组件包括底座和支撑架，所述支撑架安装在所述底座上；固定组件，所述固定组件包括固定座和移动座，所述固定座设置在所述底座上，所述移动座滑动设置在底座上，所述移动座能够朝靠近或远离所述固定座的方向移动，所述固定座和所述移动座对压感模组的主体进行固定；压持组件，所述压持组件包括限位板和盖板，所述限位板设置在所述支撑架上，所述限位板上开设有限位槽，所述盖板可拆卸安装在所述限位板上，所述盖板用于对PFC与应变片的焊接部位进行压持固定。2.根据权利要求1所述的压感模组对位焊接治具，其特征在于，所述盖板包括盖板本体和压持板，所述压持板安装在所述盖板本体靠近所述限位板的一面，所述压持板在所述限位槽上方的位置开设有避让孔，所述压持板远离所述盖板本体的一端设置有压持部，所述盖板本体开设有缺口，所述缺口与所述避让孔连通。3.根据权利要求2所述的压感模组对位焊接治具，其特征在于，所述盖板还包括紧固件，所述盖板本体上开设有条形通孔，所述压持板上开设有固定孔，所述紧固件依次穿设所述条形通孔和所述固定孔，通过调整所述紧固件在所述条形通孔的位置，来调节所述压持部和所述避让孔的位置。4.根据权利要求2所述的压感模组对位焊接治具，其特征在于，所述限位板上开设有多个导向孔，所述盖板本体靠近所述限位板的一面设置有多个导向柱，若干所述导向柱与若干所述导向孔一一对应活动连接。5.根据权利要求1所述的压感模组对位焊接治具，其特征在于，所述固定座上设置有相互垂直的第一立面和水平面，所述第一立面上开设有第一固定槽，所述压感模组的主体设置在所述第一固定槽内，所述水平面与压感模组的主体卡接。6.根据权利要求5所述的压感模组对位焊接治具，其特征在于，所述移动座上设置有第二立面，所述第二立面上开设有第二固定槽，当所述第一立面与所述第二立面贴合，所述第一固定槽和所述第二固定槽合围形成容置腔，所述容置腔用于容置并固定所述压感模组的主体。7.根据权利要求5所述的压感模组对位焊接治具，其特征在于，所述固定座设置在所述压持组件下方，所述限位槽设置在所述第一固定槽的上方。8.根据权利要求6所述的压感模组对位焊接治具，其特征在于，所述移动座和所述固定座采用磁吸式固定。9.根据权利要求8所述的压感模组对位焊接治具，其特征在于，所述第一立面开设有若干个第一安装孔，每一所述第一安装孔上安装有第一磁吸件，所述第二立面相应开设有若干个第二安装孔，每一所述第二安装孔上安装有第二磁吸件，当所述第一立面与所述第二立面贴合时，每一所述第一磁吸件与一所述第二磁吸件磁吸连接。10.根据权利要求1所述的压感模组对位焊接治具，其特征在于，所述移动座通过滑动组件滑动设置在所述底座上，所述滑动组件包括滑轨、滑座及限位块，所述滑轨设置在所述底座上，所述滑座滑动连接在所述滑轨上，所述限位块设置在所述滑轨远离所述固定座的一端上，所述移动座设置在所述滑座上。2CN114769999A说明书1/4页一种压感模组对位焊接治具技术领域[0001]本发明涉及焊接技术领域，特别是涉及一种压感模组对位焊接治具。背景技术[0002]在压感模组的组装过程中需要将压感模组的应变片与柔性电路板(PFC)进行对位，然后进行焊接，对位焊接的精准度直接影响到后续压感模组的电学性能，因此需要保
