一种自动续水组件及喂水器.pdf

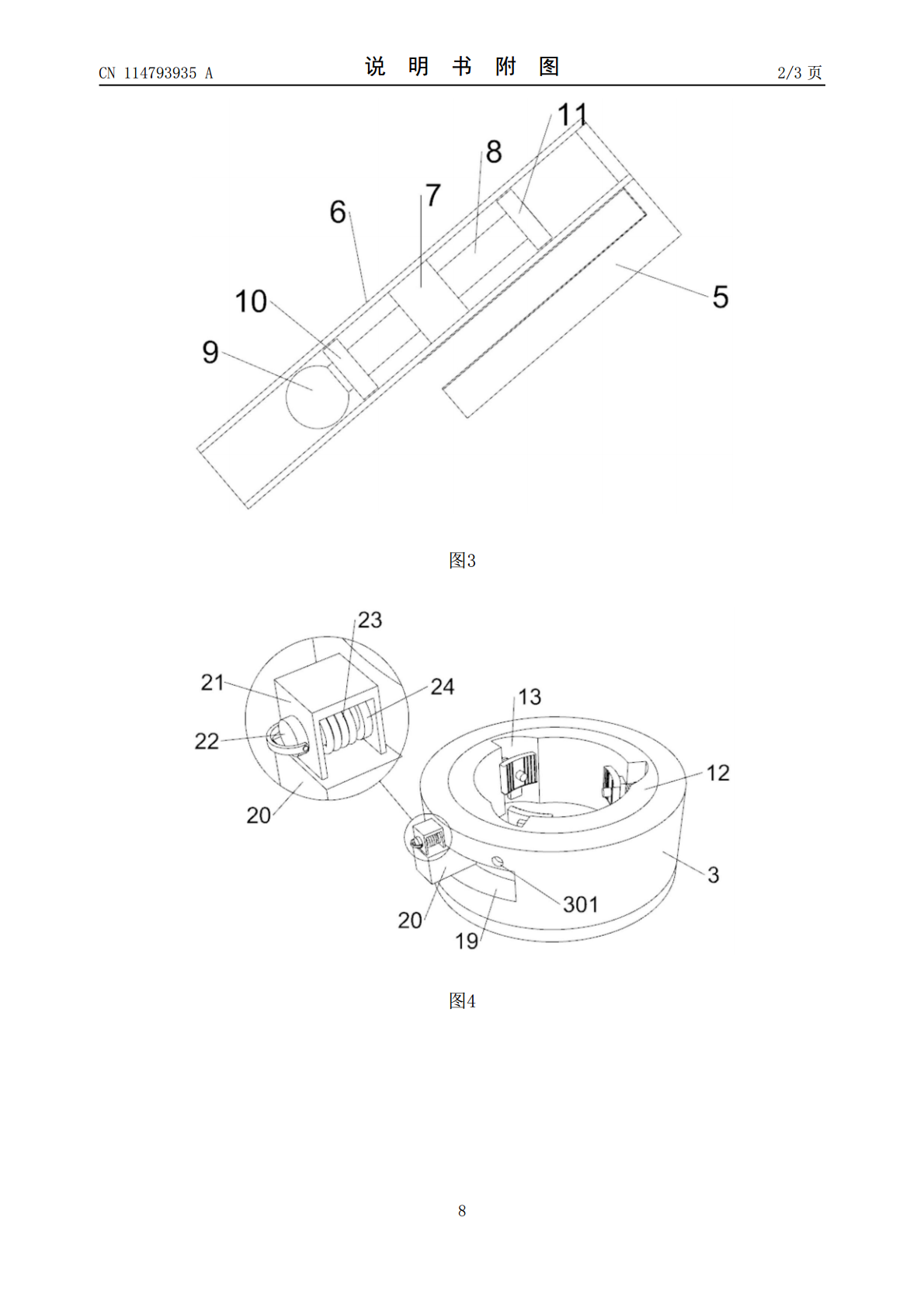

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114793935A(43)申请公布日2022.07.29(21)申请号202210570613.3(22)申请日2022.05.24(71)申请人江苏汉羊牧业生态科技有限公司地址221700江苏省徐州市丰县华山镇赵屯村(72)发明人刘磊(74)专利代理机构南京常青藤知识产权代理有限公司32286专利代理师黄城(51)Int.Cl.A01K7/04(2006.01)A01K7/02(2006.01)A01K39/024(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种自动续水组件及喂水器(57)摘要本发明涉及喂水器装置技术领域，具体为一种自动续水组件及喂水器，包括储水罐，储水罐的侧边安装有支撑架，支撑架的下端安装有底座，底座上转动安装有转动环，且夹持有盛水容器，盛水容器的侧边安装有固定架，固定架上安装有圆柱管，圆柱管内安装有安装筒，安装筒上滑动插接有导向杆，导向杆上安装有第一压力传感器和第二压力传感器，且导向杆的下端安装浮球；有益效果为：本发明在使用时，第二压力传感器接触安装筒受到挤压时，储水罐会对盛水容器内进行续水，当第一压力传感器接触安装筒受到挤压时，储水罐会对盛水容器进行停止供水。CN114793935ACN114793935A权利要求书1/1页1.一种自动续水组件，包括储水罐(1)；储水罐(1)的侧边安装有支撑架(2)，支撑架(2)的下端安装有底座(3)；其特征在于：所述底座(3)上转动安装有转动环(12)，转动环(12)上开设有弧形槽(13)，弧形槽(13)内设有夹持组件，且夹持有盛水容器(4)；盛水容器(4)的侧边安装有固定架(5)，固定架(5)上安装有圆柱管(6)，圆柱管(6)内安装有安装筒(7)，安装筒(7)上滑动插接有导向杆(8)；导向杆(8)上安装有第一压力传感器(10)和第二压力传感器(11)，且导向杆(8)的下端安装浮球(9)。2.根据权利要求1所述的一种自动续水组件，其特征在于：所述弧形槽(13)设置有三组，呈圆形均匀等距阵列。3.根据权利要求1所述的一种自动续水组件，其特征在于：所述盛水容器(4)的底面安装有支撑座(41)，支撑座(41)的上端外圆半径大于底座(3)的内圆半径，支撑座(41)的下面开设有插接孔(42)，滑槽(43)设置有三组，呈圆形均匀等距阵列，插接孔(42)的下面设有滑槽(43)，滑槽(43)的深度小于插接孔(42)的深度。4.根据权利要求1所述的一种自动续水组件，其特征在于：所述夹持组件由圆柱轴(14)、支撑块(15)、止挡环(16)和弹簧一(17)组成，圆柱轴(14)插接在支撑块(15)上，支撑块(15)竖直安装在底座(3)的底面，圆柱轴(14)上套接有弹簧一(17)，弹簧一(17)靠近弧形槽(13)内壁的一端设有止挡环(16)，止挡环(16)固定安装在圆柱轴(14)上。5.根据权利要求4所述的一种自动续水组件，其特征在于：所述圆柱轴(14)的端部安装有圆弧块(18)，圆弧块(18)的内壁安装有防滑条，防滑条设有多组，均匀等距阵列。6.根据权利要求1所述的一种自动续水组件，其特征在于：所述底座(3)的侧壁开设有圆环槽(19)，圆环槽(19)内设有转动块(20)，转动块(20)固定安装在转动环(12)的侧壁上。7.根据权利要求1所述的一种自动续水组件，其特征在于：所述底座(3)的侧壁开设有定位孔(301)，定位孔(301)设置有两组，关于圆环槽(19)对称分布，且位于圆环槽(19)的上边缘处。8.根据权利要求1所述的一种自动续水组件，其特征在于：所述转动块(20)的上面设有定位结构，定位结构由N型架(21)、插销杆(22)、弹簧二(23)和限位环(24)组成，N型架(21)固定安装在转动块(20)的上表面，N型架(21)内插接有插销杆(22)，插销杆(22)的端部插接在定位孔(301)内，插销杆(22)上套接有弹簧二(23)，弹簧二(23)靠近底座(3)侧壁的一端设有限位环(24)，限位环(24)固定安装在插销杆(22)上。9.一种喂水器，其特征在于，该喂水器包括权利要求1‑8任意一项所述的自动续水组件。2CN114793935A说明书1/4页一种自动续水组件及喂水器技术领域[0001]本发明涉及喂水器装置技术领域，具体为一种自动续水组件及喂水器。背景技术[0002]畜牧养殖时需要用到养殖槽，养殖槽分为水槽和食槽，但是现有的水槽不能实现自动续水，需要人工不定时的巡视加水，增加了人工投入。发明内容[0003][0004]本发明的目的在于提供一种自动续水组件及喂水器，以解决上述背景技术中提出水槽不能自动续水的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种自动续水组件，包括储水罐，储水罐
