一种具有水冷散热功能的UV固化彩印机.pdf

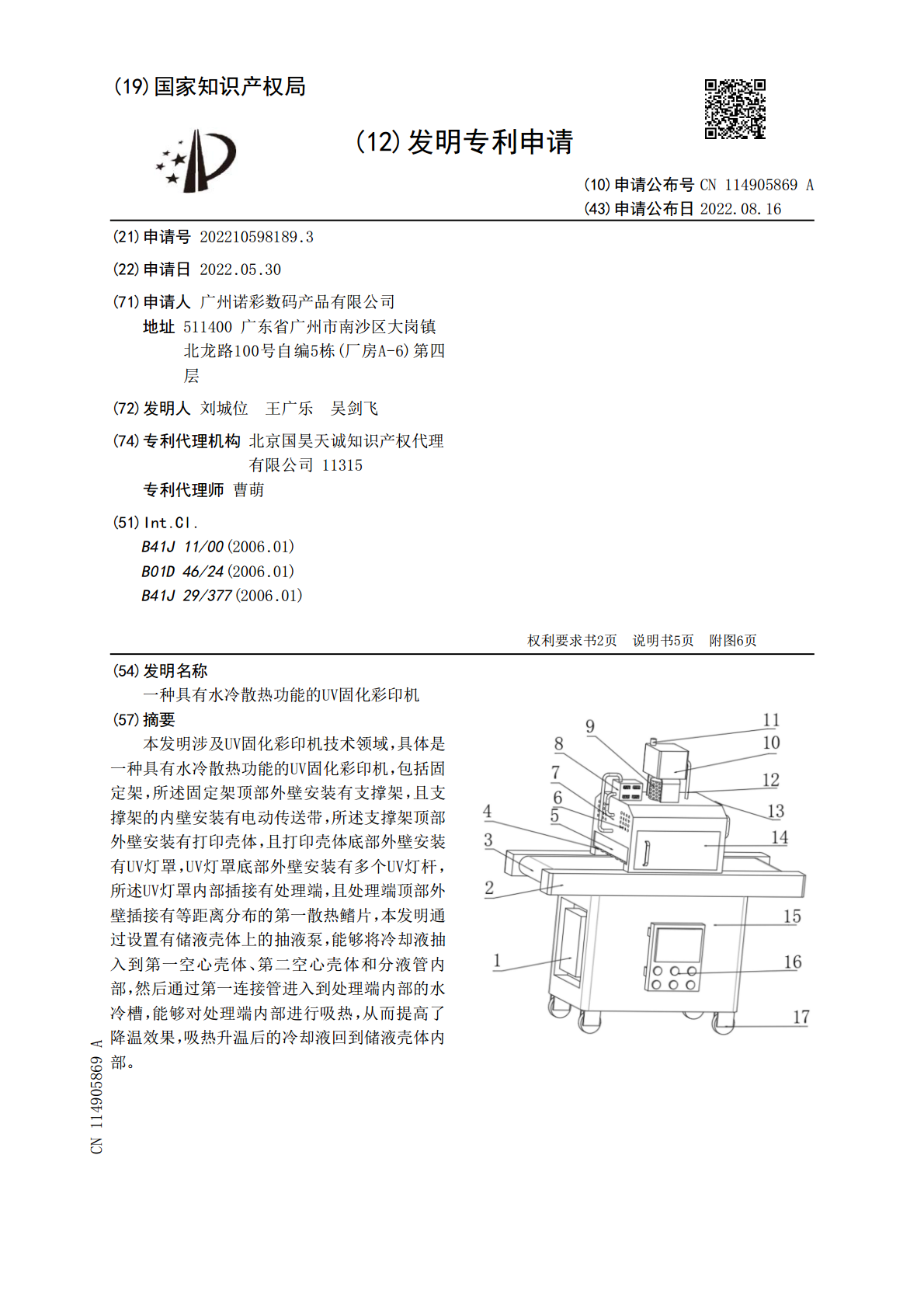

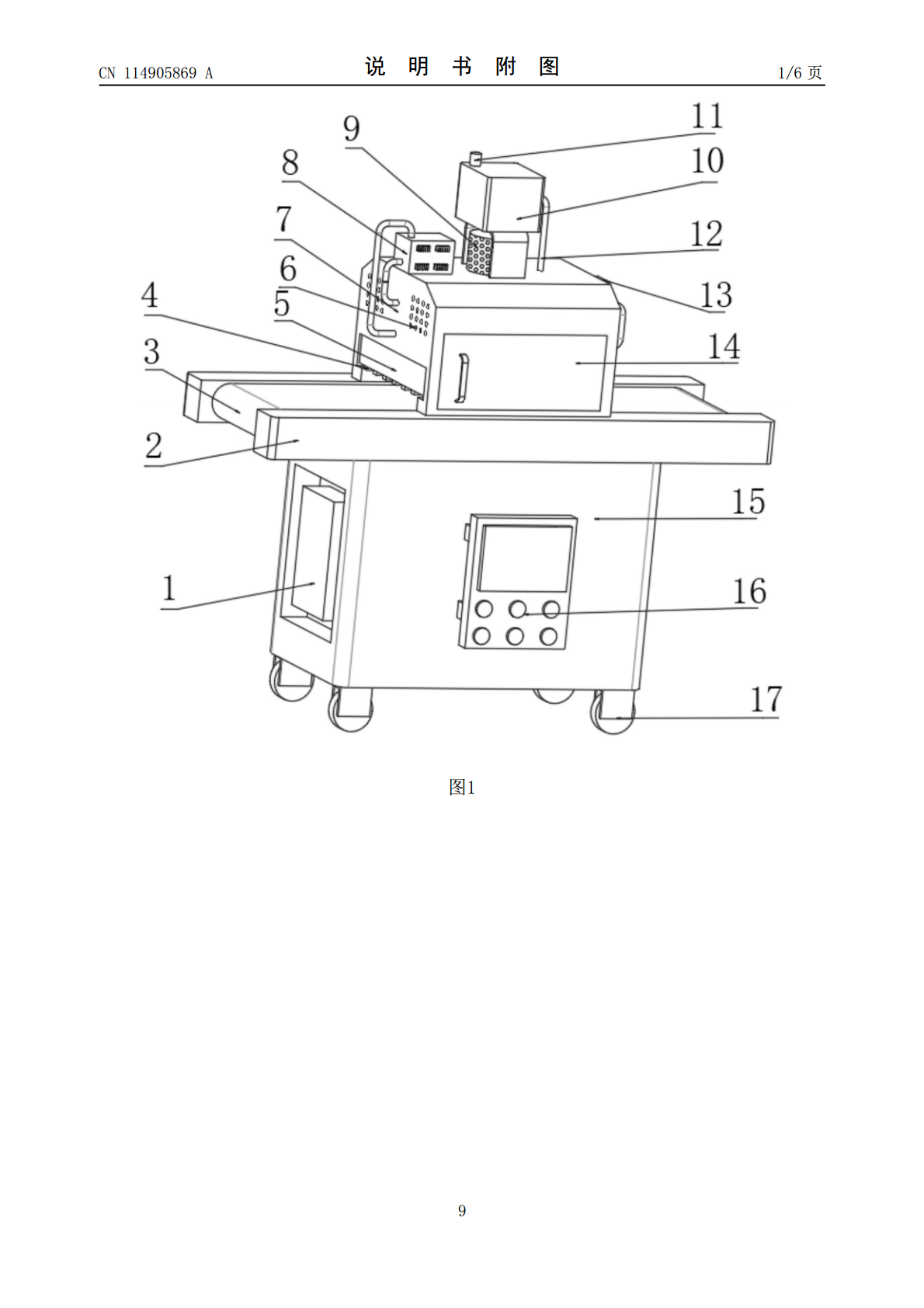

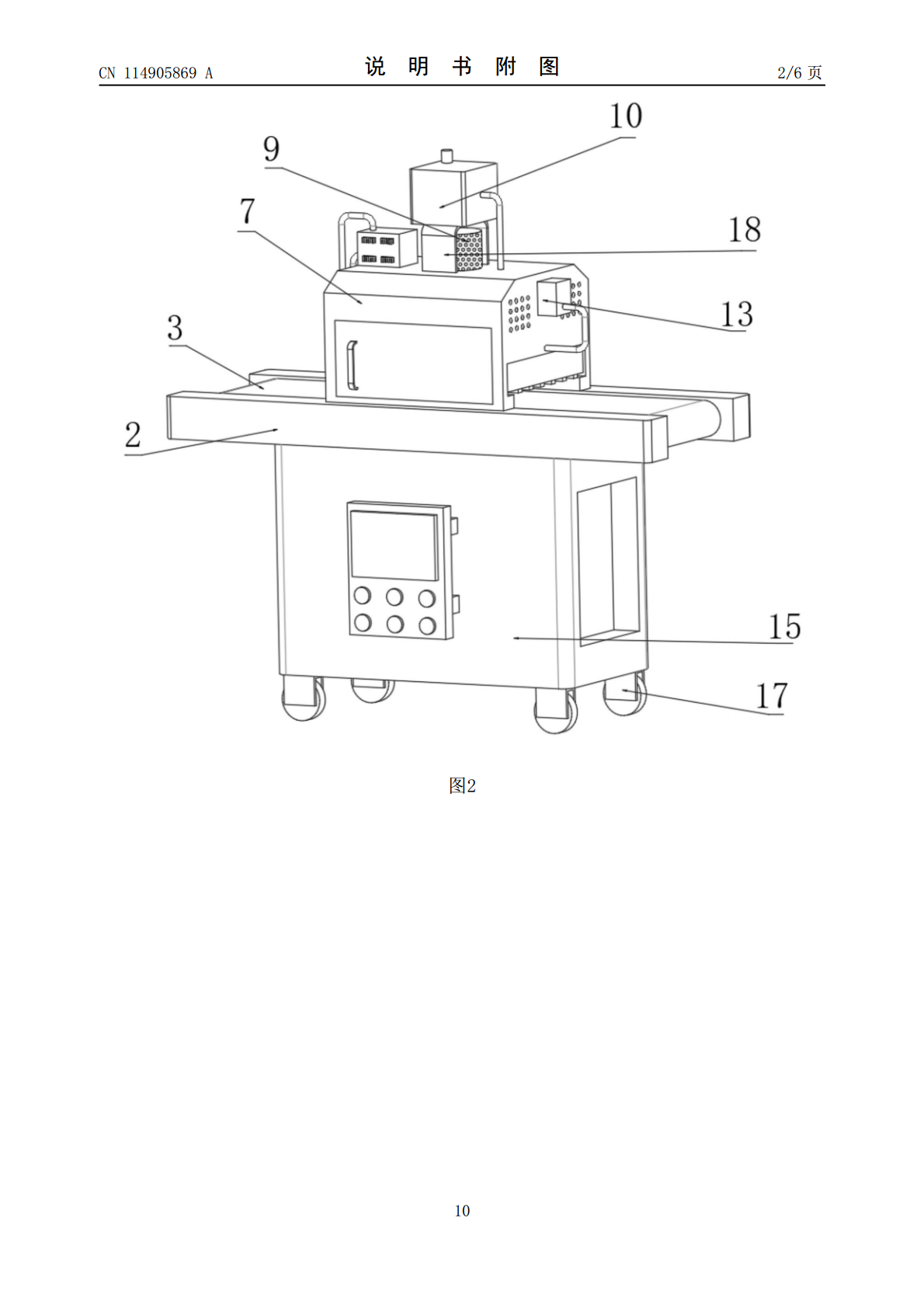

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114905869A(43)申请公布日2022.08.16(21)申请号202210598189.3(22)申请日2022.05.30(71)申请人广州诺彩数码产品有限公司地址511400广东省广州市南沙区大岗镇北龙路100号自编5栋(厂房A-6)第四层(72)发明人刘城位王广乐吴剑飞(74)专利代理机构北京国昊天诚知识产权代理有限公司11315专利代理师曹萌(51)Int.Cl.B41J11/00(2006.01)B01D46/24(2006.01)B41J29/377(2006.01)权利要求书2页说明书5页附图6页(54)发明名称一种具有水冷散热功能的UV固化彩印机(57)摘要本发明涉及UV固化彩印机技术领域，具体是一种具有水冷散热功能的UV固化彩印机，包括固定架，所述固定架顶部外壁安装有支撑架，且支撑架的内壁安装有电动传送带，所述支撑架顶部外壁安装有打印壳体，且打印壳体底部外壁安装有UV灯罩，UV灯罩底部外壁安装有多个UV灯杆，所述UV灯罩内部插接有处理端，且处理端顶部外壁插接有等距离分布的第一散热鳍片，本发明通过设置有储液壳体上的抽液泵，能够将冷却液抽入到第一空心壳体、第二空心壳体和分液管内部，然后通过第一连接管进入到处理端内部的水冷槽，能够对处理端内部进行吸热，从而提高了降温效果，吸热升温后的冷却液回到储液壳体内部。CN114905869ACN114905869A权利要求书1/2页1.一种具有水冷散热功能的UV固化彩印机，其特征在于：包括固定架(15)，所述固定架(15)顶部外壁安装有支撑架(2)，且支撑架(2)的内壁安装有电动传送带(3)，所述支撑架(2)顶部外壁安装有打印壳体(7)，且打印壳体(7)底部外壁安装有UV灯罩(5)，UV灯罩(5)底部外壁安装有多个UV灯杆(4)，所述UV灯罩(5)内部插接有处理端(31)，且处理端(31)顶部外壁插接有等距离分布的第一散热鳍片(29)，所述打印壳体(7)顶部外壁一侧安装有储液壳体(8)，且打印壳体(7)顶部外壁开设有环形螺纹槽，环形螺纹槽的内壁通过螺纹转动连接有过滤网罩(9)，所述打印壳体(7)顶部外壁安装有弧形安装板(18)，且弧形安装板(18)顶部外壁安装有储水壳体(10)，所述储液壳体(8)底部内壁安装有抽液泵(24)，且抽液泵(24)输出端安装有第一出液管(25)，第一出液管(25)另一端延伸到储液壳体(8)内部，所述第一出液管(25)另一端转动连接有第一空心壳体(33)，且第一空心壳体(33)一侧外壁插接有等距离呈环形分布的分液管(39)，分液管(39)一侧外壁安装有同一个第二空心壳体(27)，第二空心壳体(27)一侧外壁安装有第二出液管(20)。2.根据权利要求1所述的一种具有水冷散热功能的UV固化彩印机，其特征在于：所述打印壳体(7)一侧外壁安装有电动机(19)，且电动机(19)输出轴圆周外壁套接有主动齿轮(32)，所述第二出液管(20)与打印壳体(7)外壁转动连接，第二出液管(20)圆周外壁一侧套接有与主动齿轮(32)外壁相啮合的从动齿轮。3.根据权利要求1所述的一种具有水冷散热功能的UV固化彩印机，其特征在于：所述固定架(15)一端外壁安装有PLC控制器(16)，且固定架(15)底部外壁四个拐角均安装有车轮(17)，固定架(15)底部内壁安装有机体(1)，打印壳体(7)一端外壁开设有安装槽，且安装槽一侧内壁铰接有密封门板(14)，密封门板(14)一端外壁一侧安装有把手。4.根据权利要求2所述的一种具有水冷散热功能的UV固化彩印机，其特征在于：所述打印壳体(7)一侧外壁安装有防护罩(13)，且防护罩(13)位于电动机(19)和主动齿轮(32)的外部。5.根据权利要求1所述的一种具有水冷散热功能的UV固化彩印机，其特征在于：所述打印壳体(7)两侧外壁两端均开设有等距离分布的排气孔(6)，且打印壳体(7)一端外壁安装有接水壳体(30)，接水壳体(30)和打印壳体(7)的连接处开设有等距离分布的排水槽。6.根据权利要求1所述的一种具有水冷散热功能的UV固化彩印机，其特征在于：所述储水壳体(10)底部内壁安装有抽水泵(22)，且抽水泵(22)的输出端安装有出水管(12)，所述出水管(12)另一端延伸到打印壳体(7)内部，且出水管(12)另一端安装有喷水管(28)，喷水管(28)底部外壁安装有等距离分布的喷水嘴，储水壳体(10)顶部外壁一侧插接有加水管(11)。7.根据权利要求1所述的一种具有水冷散热功能的UV固化彩印机，其特征在于：所述打印壳体(7)顶部外壁安装有排风扇(23)，且打印壳体(7)顶部外壁开设有等距离分布的进风孔，进风孔位于过滤网罩(9)内部。8.根据权利要求1所述的一种具有水冷散
