浮岛型水草控制收集处理装置.pdf

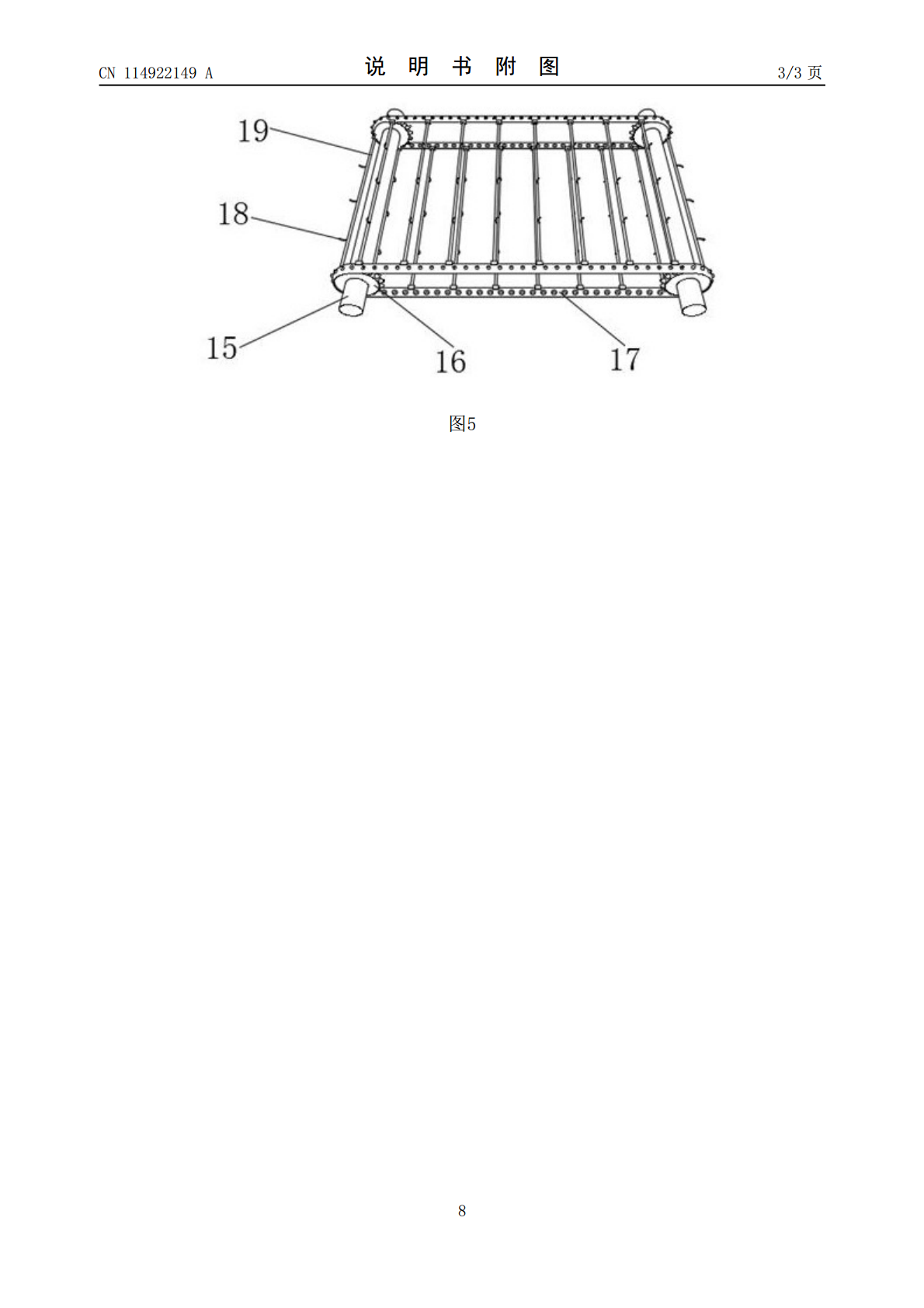

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114922149A(43)申请公布日2022.08.19(21)申请号202210628596.4(22)申请日2022.06.06(71)申请人福建省围垦建设工程有限公司地址363100福建省漳州市龙海市石码镇新华路204号申请人福建水利电力职业技术学院(72)发明人李文钢张瑞芬黄谊福杨志亮严新曼陈伟琪(74)专利代理机构南京鼎傲知识产权代理事务所(普通合伙)32327专利代理师刘焕敏(51)Int.Cl.E02B15/10(2006.01)A01D82/00(2006.01)A01D82/02(2006.01)权利要求书1页说明书3页附图3页(54)发明名称浮岛型水草控制收集处理装置(57)摘要本发明公开了浮岛型水草控制收集处理装置，包括船体，所述船体顶部左侧位置固定连接有箱体，右侧所述驱动辊外径前端位置贯穿并固定连接有驱动轮，左侧所述驱动辊外径前端位置贯穿并固定连接有传动轮，两个所述挡板之间左右两侧位置均贯穿并转动连接有驱动轴，两个所述驱动轴外径前后两端位置均贯穿并固定连接有驱动齿轮，水平相邻两个所述驱动齿轮上均设置有传动链条。本发明中，启动驱动电机带动传动链条转动，进而带动支撑架转动，支撑架上的钩齿可以将浮岛型水草钩到传输钢网上，然后传输至箱体上，不需要人工打捞，减少人工劳动强度，可以持续打捞水草，大大提升装置的工作效率。CN114922149ACN114922149A权利要求书1/1页1.浮岛型水草控制收集处理装置，包括船体（1），其特征在于：所述船体（1）顶部右侧中间位置转动连接有推进器（2），所述船体（1）顶部左侧位置固定连接有箱体（4），所述箱体（4）前端和后端之间右侧位置贯穿并转动连接有两个驱动辊（10），右侧所述驱动辊（10）外径前端位置贯穿并固定连接有驱动轮（8），左侧所述驱动辊（10）外径前端位置贯穿并固定连接有传动轮（7），所述箱体（4）后端右侧位置固定连接有伺服电机（12）且伺服电机（12）输出端与右侧驱动辊（10）之间固定连接，所述箱体（4）顶部左侧前后两端位置固定连接有挡板（5），两个所述挡板（5）之间左右两侧位置均贯穿并转动连接有驱动轴（15），两个所述驱动轴（15）外径前后两端位置均贯穿并固定连接有驱动齿轮（16），水平相邻两个所述驱动齿轮（16）上均设置有传动链条（17），两个所述传动链条（17）之间均固定连接有均匀分布的支撑架（19），前端所述挡板（5）前端右侧位置固定连接有驱动电机（20）且驱动电机（20）输出端与右侧驱动轴（15）之间固定连接。2.根据权利要求1所述的浮岛型水草控制收集处理装置，其特征在于：所述推进器（2）左侧中心位置固定连接有把手（3）。3.根据权利要求1所述的浮岛型水草控制收集处理装置，其特征在于：所述箱体（4）前端左侧底部位置贯穿并固定连接有出水口（6）。4.根据权利要求1所述的浮岛型水草控制收集处理装置，其特征在于：所述箱体（4）右侧底部中间位置贯穿并固定连接有出料口（9）。5.根据权利要求1所述的浮岛型水草控制收集处理装置，其特征在于：两个所述驱动辊（10）外径上均固定连接有均匀密布的绞碎齿（11），两个所述驱动辊（10）上的绞碎齿（11）位置相互错开。6.根据权利要求1所述的浮岛型水草控制收集处理装置，其特征在于：所述传动轮（7）和驱动轮（8）之间相互啮合且传动轮（7）和驱动轮（8）与箱体（4）之间不接触。7.根据权利要求1所述的浮岛型水草控制收集处理装置，其特征在于：所述箱体（4）内部设置有腔体（13）且两个驱动辊（10）均位于腔体（13）上。8.根据权利要求1所述的浮岛型水草控制收集处理装置，其特征在于：所述支撑架（19）上均固定连接有密布的钩齿（18），所述支撑架（19）上均设置有传输钢网（14）且钩齿（18）可以从传输钢网（14）上冒出。2CN114922149A说明书1/3页浮岛型水草控制收集处理装置技术领域[0001]本发明涉及水草技术领域，尤其涉及浮岛型水草控制收集处理装置。背景技术[0002]水草，也称为水生植物，一般指可以生长在水中的草本植物。水生植物在生理上依附于水环境、至少部分生殖周期发生在水中或水表面。水生植物一般不包括小型藻类。水生植物是湖泊中的重要初级生产者，对维持清水稳态具有重要作用，常常在生态修复中被用于稳态转化，具有重要的应用价值。[0003]传统的浮岛型水草控制收集处理装置，需要人工进行水草打捞，人工劳动强度较高，工作持续性较差，装置的工作效率低下，同时无法很好的对浮岛型水草进行绞碎，装置实用性较差。发明内容[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的浮岛型水草控制收集处理装置。[0005]为了实现上述目的，本发明采用了如下技术方案：浮
