一种具有自动烧录功能的触发式单片机烧录治具.pdf

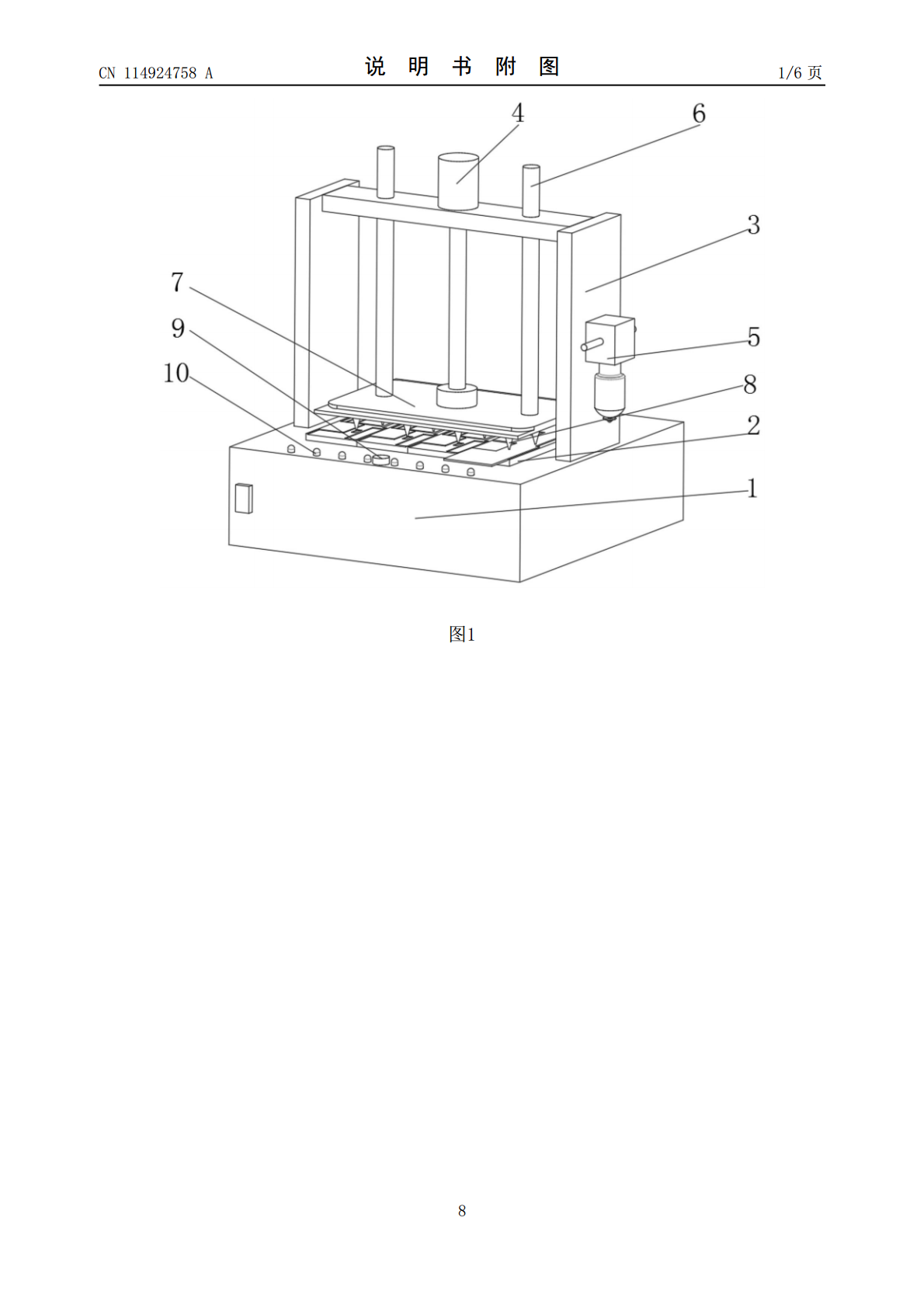

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114924758A(43)申请公布日2022.08.19(21)申请号202210702715.6(22)申请日2022.06.21(71)申请人郴州市立源科技有限公司地址423000湖南省郴州市苏仙区观山洞街道高斯贝尔二期电子厂1栋三楼(72)发明人后永飞王强(74)专利代理机构长沙德权知识产权代理事务所(普通合伙)43229专利代理师丁茂林(51)Int.Cl.G06F8/61(2018.01)权利要求书1页说明书5页附图6页(54)发明名称一种具有自动烧录功能的触发式单片机烧录治具(57)摘要本发明公开了一种具有自动烧录功能的触发式单片机烧录治具，涉及单片机烧录技术领域；为了解决单片机烧录治具固定安装复杂的问题；包括烧录机和电路板，所述烧录机上方固定连接有烧录底座，烧录底座内部开有板槽，板槽内部开有烧录接口和芯片槽，板槽上方固定连接有顶针，电路板一侧固定连接有烧录口，烧录机一侧固定连接有数据线缆，烧录机上方固定连接有烧录开关和烧录状态灯，烧录机上方固定连接有支撑架，支撑架上方固定连接有伸缩杆，支撑架两侧滑动连接有滑杆，伸缩杆和滑杆一端固定连接有压板。本发明具有通过顶针确认电路板已经正确进行安装接通电路之后，可进行触发烧录，省去麻烦的螺栓组装步骤，使安装步骤更加简便的优点。CN114924758ACN114924758A权利要求书1/1页1.一种具有自动烧录功能的触发式单片机烧录治具，包括用于烧录电路板(11)的烧录机(1)，其特征在于，所述烧录机(1)上方固定连接有烧录底座(2)，烧录底座(2)内部开有板槽(13)，板槽(13)内部开有烧录接口(14)和芯片槽(16)，板槽(13)上方固定连接有顶针(15)，电路板(11)一侧固定连接有烧录口(12)。2.根据权利要求1所述的一种具有自动烧录功能的触发式单片机烧录治具，其特征在于，所述烧录机(1)一侧固定连接有数据线缆(18)。3.根据权利要求2所述的一种具有自动烧录功能的触发式单片机烧录治具，其特征在于，所述烧录机(1)上方固定连接有烧录开关(9)和烧录状态灯(10)。4.根据权利要求3所述的一种具有自动烧录功能的触发式单片机烧录治具，其特征在于，所述烧录机(1)上方固定连接有支撑架(3)，支撑架(3)上方固定连接有伸缩杆(4)，支撑架(3)两侧滑动连接有滑杆(6)，伸缩杆(4)和滑杆(6)一端固定连接有压板(7)，压板(7)一端固定连接有尼龙钉(8)。5.根据权利要求4所述的一种具有自动烧录功能的触发式单片机烧录治具，其特征在于，所述支撑架(3)一侧固定连接有分水阀(5)，分水阀(5)两端固定连接有气管(20)，气管(20)一端固定连接于伸缩杆(4)，气管(20)另一端固定连接有气泵(19)。6.根据权利要求5所述的一种具有自动烧录功能的触发式单片机烧录治具，其特征在于，所述烧录机(1)一侧固定连接有播放器(17)。7.根据权利要求6所述的一种具有自动烧录功能的触发式单片机烧录治具，其特征在于，所述烧录机(1)上方固定连接有压感开关(21)和顶针指示灯(24)。8.根据权利要求1所述的一种具有自动烧录功能的触发式单片机烧录治具，其特征在于，所述烧录底座(2)上方滑动连接有固定板(22)，烧录机(1)一侧滑动连接有下压板(23)，下压板(23)下方固定连接有缓冲器(27)，缓冲器(27)下方固定连接于烧录机(1)。9.根据权利要求8所述的一种具有自动烧录功能的触发式单片机烧录治具，其特征在于，所述下压板(23)一侧活动连接有推动板(26)，推动板(26)一侧滑动连接于烧录机(1)，推动板(26)一侧传动连接有转动齿轮(28)，转动齿轮(28)上方固定连接有连杆(29)，连杆(29)两端转动连接有传动杆(30)。10.根据权利要求9所述的一种具有自动烧录功能的触发式单片机烧录治具，其特征在于，所述连杆(29)上方固定连接有椭圆柱(25)，椭圆柱(25)活动连接于固定板(22)内部。2CN114924758A说明书1/5页一种具有自动烧录功能的触发式单片机烧录治具技术领域[0001]本发明涉及单片机烧录技术领域，尤其涉及一种具有自动烧录功能的触发式单片机烧录治具。背景技术[0002]单片机是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的多种功能集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用，在生产单片机的过程中需要使用计算机通过烧录口对单片机进行烧录，传统的单片机烧录过程中，1块板有2个烧录点，烧录一块板需要2个人/2台电脑，效率较低，并且烧录治具安装电路板比较复杂。[0003]为了解决上述问题，经检索，技术较为成熟的为中国专利申请号为CN216434916U的专
