用于天线的下倾角显示装置及天线.pdf

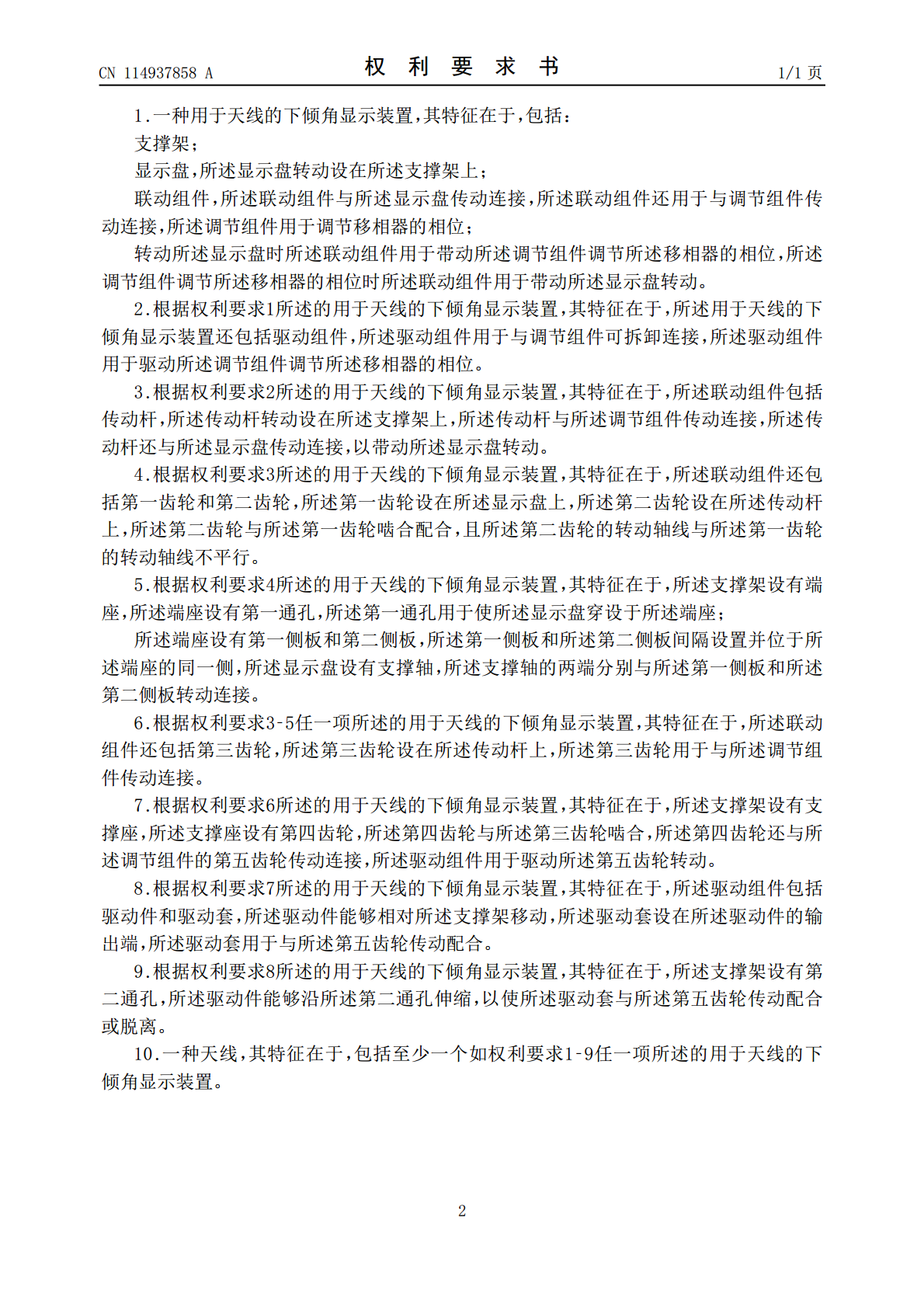

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114937858A(43)申请公布日2022.08.23(21)申请号202210776554.5(22)申请日2022.07.04(71)申请人京信通信技术（广州）有限公司地址510730广东省广州市广州经济技术开发区金碧路6号申请人京信射频技术（广州）有限公司(72)发明人杜兆文潘培锋肖飞(74)专利代理机构华进联合专利商标代理有限公司44224专利代理师黄大伟(51)Int.Cl.H01Q1/12(2006.01)H01Q3/06(2006.01)H01Q3/30(2006.01)H01Q1/10(2006.01)权利要求书1页说明书7页附图6页(54)发明名称用于天线的下倾角显示装置及天线(57)摘要本发明公开了一种用于天线的下倾角显示装置及天线，包括支撑架、显示盘和联动组件，显示盘转动设在支撑架上，联动组件与显示盘传动连接，联动组件还用于与调节组件传动连接，调节组件用于调节移相器的相位，转动显示盘时联动组件用于带动调节组件调节移相器的相位，调节组件调节移相器的相位时联动组件用于带动显示盘转动。联动组件一方面与调节组件传动连接，另一方面还与显示盘传动连接，建立起相位调节幅度和转盘转动幅度之间的关系，进而换算为与下倾角的对应关系并通过显示盘显示出；显示盘用于显示下倾角的尺度，也可以直接通过手动旋转显示盘调节下倾角，使得刻度盘的功能兼具显示下倾角尺度和调节移相器的相位，结构更加紧凑。CN114937858ACN114937858A权利要求书1/1页1.一种用于天线的下倾角显示装置，其特征在于，包括：支撑架；显示盘，所述显示盘转动设在所述支撑架上；联动组件，所述联动组件与所述显示盘传动连接，所述联动组件还用于与调节组件传动连接，所述调节组件用于调节移相器的相位；转动所述显示盘时所述联动组件用于带动所述调节组件调节所述移相器的相位，所述调节组件调节所述移相器的相位时所述联动组件用于带动所述显示盘转动。2.根据权利要求1所述的用于天线的下倾角显示装置，其特征在于，所述用于天线的下倾角显示装置还包括驱动组件，所述驱动组件用于与调节组件可拆卸连接，所述驱动组件用于驱动所述调节组件调节所述移相器的相位。3.根据权利要求2所述的用于天线的下倾角显示装置，其特征在于，所述联动组件包括传动杆，所述传动杆转动设在所述支撑架上，所述传动杆与所述调节组件传动连接，所述传动杆还与所述显示盘传动连接，以带动所述显示盘转动。4.根据权利要求3所述的用于天线的下倾角显示装置，其特征在于，所述联动组件还包括第一齿轮和第二齿轮，所述第一齿轮设在所述显示盘上，所述第二齿轮设在所述传动杆上，所述第二齿轮与所述第一齿轮啮合配合，且所述第二齿轮的转动轴线与所述第一齿轮的转动轴线不平行。5.根据权利要求4所述的用于天线的下倾角显示装置，其特征在于，所述支撑架设有端座，所述端座设有第一通孔，所述第一通孔用于使所述显示盘穿设于所述端座；所述端座设有第一侧板和第二侧板，所述第一侧板和所述第二侧板间隔设置并位于所述端座的同一侧，所述显示盘设有支撑轴，所述支撑轴的两端分别与所述第一侧板和所述第二侧板转动连接。6.根据权利要求3‑5任一项所述的用于天线的下倾角显示装置，其特征在于，所述联动组件还包括第三齿轮，所述第三齿轮设在所述传动杆上，所述第三齿轮用于与所述调节组件传动连接。7.根据权利要求6所述的用于天线的下倾角显示装置，其特征在于，所述支撑架设有支撑座，所述支撑座设有第四齿轮，所述第四齿轮与所述第三齿轮啮合，所述第四齿轮还与所述调节组件的第五齿轮传动连接，所述驱动组件用于驱动所述第五齿轮转动。8.根据权利要求7所述的用于天线的下倾角显示装置，其特征在于，所述驱动组件包括驱动件和驱动套，所述驱动件能够相对所述支撑架移动，所述驱动套设在所述驱动件的输出端，所述驱动套用于与所述第五齿轮传动配合。9.根据权利要求8所述的用于天线的下倾角显示装置，其特征在于，所述支撑架设有第二通孔，所述驱动件能够沿所述第二通孔伸缩，以使所述驱动套与所述第五齿轮传动配合或脱离。10.一种天线，其特征在于，包括至少一个如权利要求1‑9任一项所述的用于天线的下倾角显示装置。2CN114937858A说明书1/7页用于天线的下倾角显示装置及天线技术领域[0001]本发明涉及通信设备技术领域，特别是涉及一种用于天线的下倾角显示装置及天线。背景技术[0002]移相器是一种能够对波的相位进行调节的装置，作为电调天线的主要器件之一，通过电机驱动移相器上的介质板进行伸缩移动，以改变移相器的相位，进而调节天线的下倾角。通常设置刻度盘显示移相器的实时相位或天线的下倾角。然而，这使得刻度盘的功能较为单一，难以满足结构紧凑的要求。发明内容[0003]基于此，有
