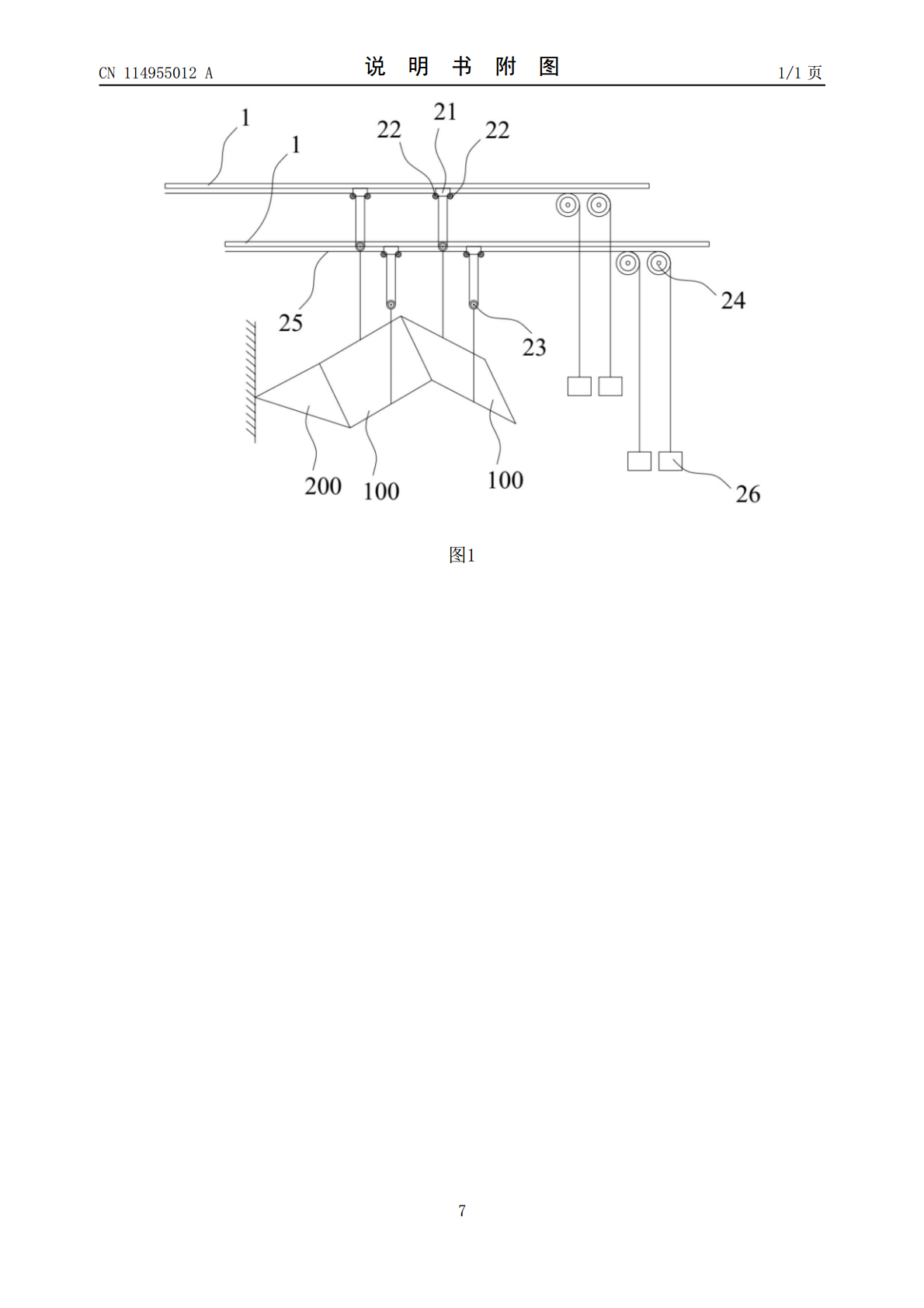

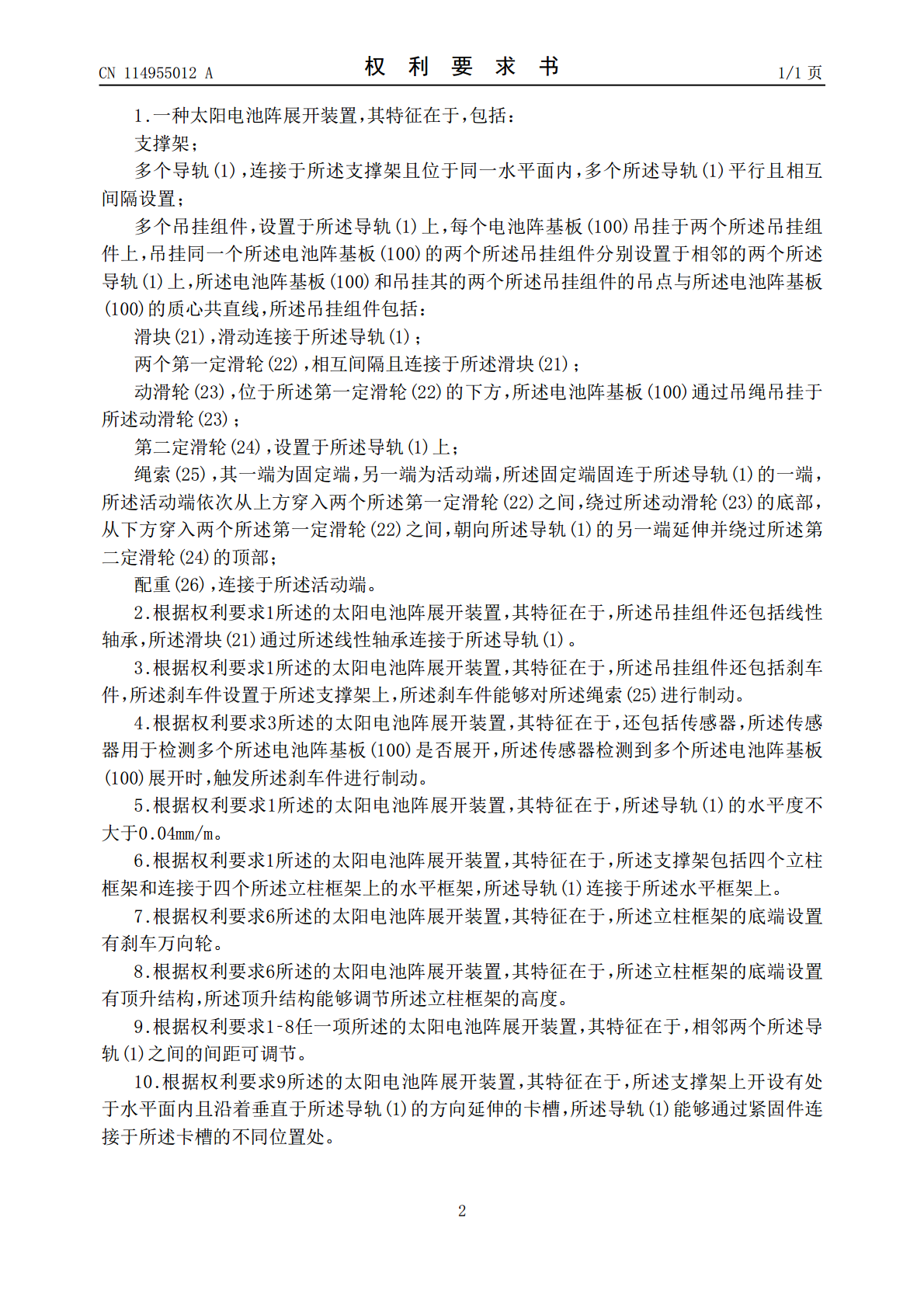

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114955012A(43)申请公布日2022.08.30(21)申请号202110195698.7(22)申请日2021.02.19(71)申请人北京九天微星科技发展有限公司地址100097北京市海淀区昆明湖南路51号C座307申请人唐山九天微星航天科技有限公司(72)发明人李保平刘芮牟夏张振兴黄洪州刘彦勇王洋王实梁磊刘立帅李世俊韩笑宇闫宁(51)Int.Cl.B64G1/44(2006.01)B64G1/22(2006.01)B64G1/10(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种太阳电池阵展开装置(57)摘要本发明实施例公开了一种太阳电池阵展开装置，其包括支撑架、多个导轨及多个吊挂组件，多个导轨连接于支撑架且位于同一水平面内，多个导轨平行且相互间隔设置；吊挂组件设置于导轨上，每个电池阵基板吊挂于两个吊挂组件上，吊挂同一个电池阵基板的两个吊挂组件分别设置于相邻的两个导轨上，电池阵基板和吊挂其的两个吊挂组件的吊点与电池阵基板的质心共直线，吊挂组件包括滑块、两个第一定滑轮、动滑轮、第二定滑轮、绳索及配重，电池阵基板通过吊绳吊挂于动滑轮；绳索的固定端固连于导轨的一端，活动端依次绕过一个第一定滑轮、动滑轮、另一个第一定滑轮、第二定滑轮并连接于配重。该装置能够实现太阳翼电池阵的水平展开。CN114955012ACN114955012A权利要求书1/1页1.一种太阳电池阵展开装置，其特征在于，包括：支撑架；多个导轨(1)，连接于所述支撑架且位于同一水平面内，多个所述导轨(1)平行且相互间隔设置；多个吊挂组件，设置于所述导轨(1)上，每个电池阵基板(100)吊挂于两个所述吊挂组件上，吊挂同一个所述电池阵基板(100)的两个所述吊挂组件分别设置于相邻的两个所述导轨(1)上，所述电池阵基板(100)和吊挂其的两个所述吊挂组件的吊点与所述电池阵基板(100)的质心共直线，所述吊挂组件包括：滑块(21)，滑动连接于所述导轨(1)；两个第一定滑轮(22)，相互间隔且连接于所述滑块(21)；动滑轮(23)，位于所述第一定滑轮(22)的下方，所述电池阵基板(100)通过吊绳吊挂于所述动滑轮(23)；第二定滑轮(24)，设置于所述导轨(1)上；绳索(25)，其一端为固定端，另一端为活动端，所述固定端固连于所述导轨(1)的一端，所述活动端依次从上方穿入两个所述第一定滑轮(22)之间，绕过所述动滑轮(23)的底部，从下方穿入两个所述第一定滑轮(22)之间，朝向所述导轨(1)的另一端延伸并绕过所述第二定滑轮(24)的顶部；配重(26)，连接于所述活动端。2.根据权利要求1所述的太阳电池阵展开装置，其特征在于，所述吊挂组件还包括线性轴承，所述滑块(21)通过所述线性轴承连接于所述导轨(1)。3.根据权利要求1所述的太阳电池阵展开装置，其特征在于，所述吊挂组件还包括刹车件，所述刹车件设置于所述支撑架上，所述刹车件能够对所述绳索(25)进行制动。4.根据权利要求3所述的太阳电池阵展开装置，其特征在于，还包括传感器，所述传感器用于检测多个所述电池阵基板(100)是否展开，所述传感器检测到多个所述电池阵基板(100)展开时，触发所述刹车件进行制动。5.根据权利要求1所述的太阳电池阵展开装置，其特征在于，所述导轨(1)的水平度不大于0.04mm/m。6.根据权利要求1所述的太阳电池阵展开装置，其特征在于，所述支撑架包括四个立柱框架和连接于四个所述立柱框架上的水平框架，所述导轨(1)连接于所述水平框架上。7.根据权利要求6所述的太阳电池阵展开装置，其特征在于，所述立柱框架的底端设置有刹车万向轮。8.根据权利要求6所述的太阳电池阵展开装置，其特征在于，所述立柱框架的底端设置有顶升结构，所述顶升结构能够调节所述立柱框架的高度。9.根据权利要求1‑8任一项所述的太阳电池阵展开装置，其特征在于，相邻两个所述导轨(1)之间的间距可调节。10.根据权利要求9所述的太阳电池阵展开装置，其特征在于，所述支撑架上开设有处于水平面内且沿着垂直于所述导轨(1)的方向延伸的卡槽，所述导轨(1)能够通过紧固件连接于所述卡槽的不同位置处。2CN114955012A说明书1/4页一种太阳电池阵展开装置技术领域[0001]本发明属于卫星等航天器地面支持设备技术领域，尤其涉及一种太阳电池阵展开装置。背景技术[0002]太阳电池阵是航天器上的太阳能电池组成的阵列，由多个带盖片的单体太阳电池按供电要求以串、并联方式组成。在宇宙空间中，它能吸收太阳的辐射能并将其转化为电能，为在轨航天器提供动力源。为了在不增加航天器负担的条件下更大程度地增大太阳阵的面积，增大功质比，太阳电池阵通常采用可展开的结构。在发射时太阳电池阵通过
