一种电杆底座安装设备.pdf

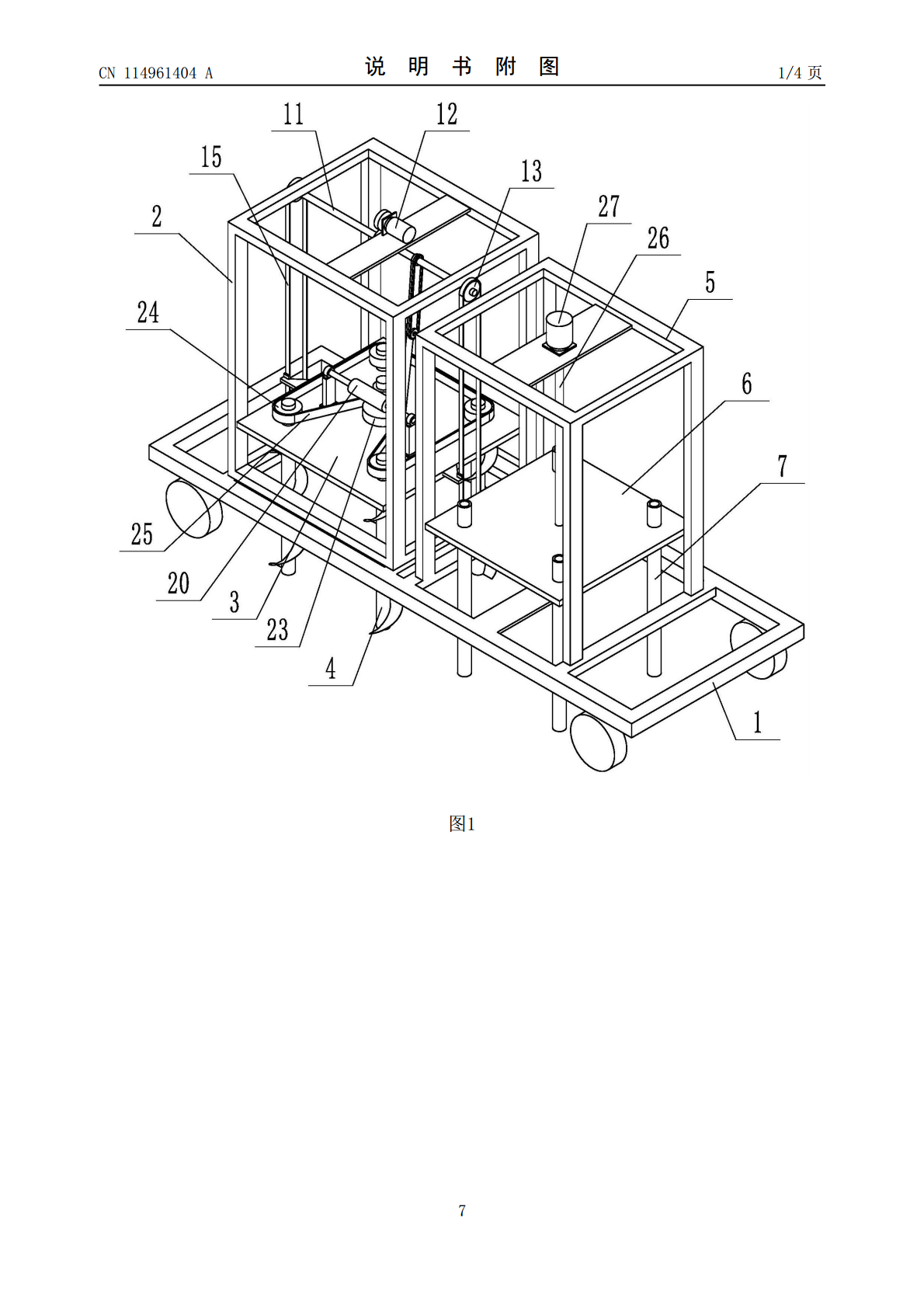

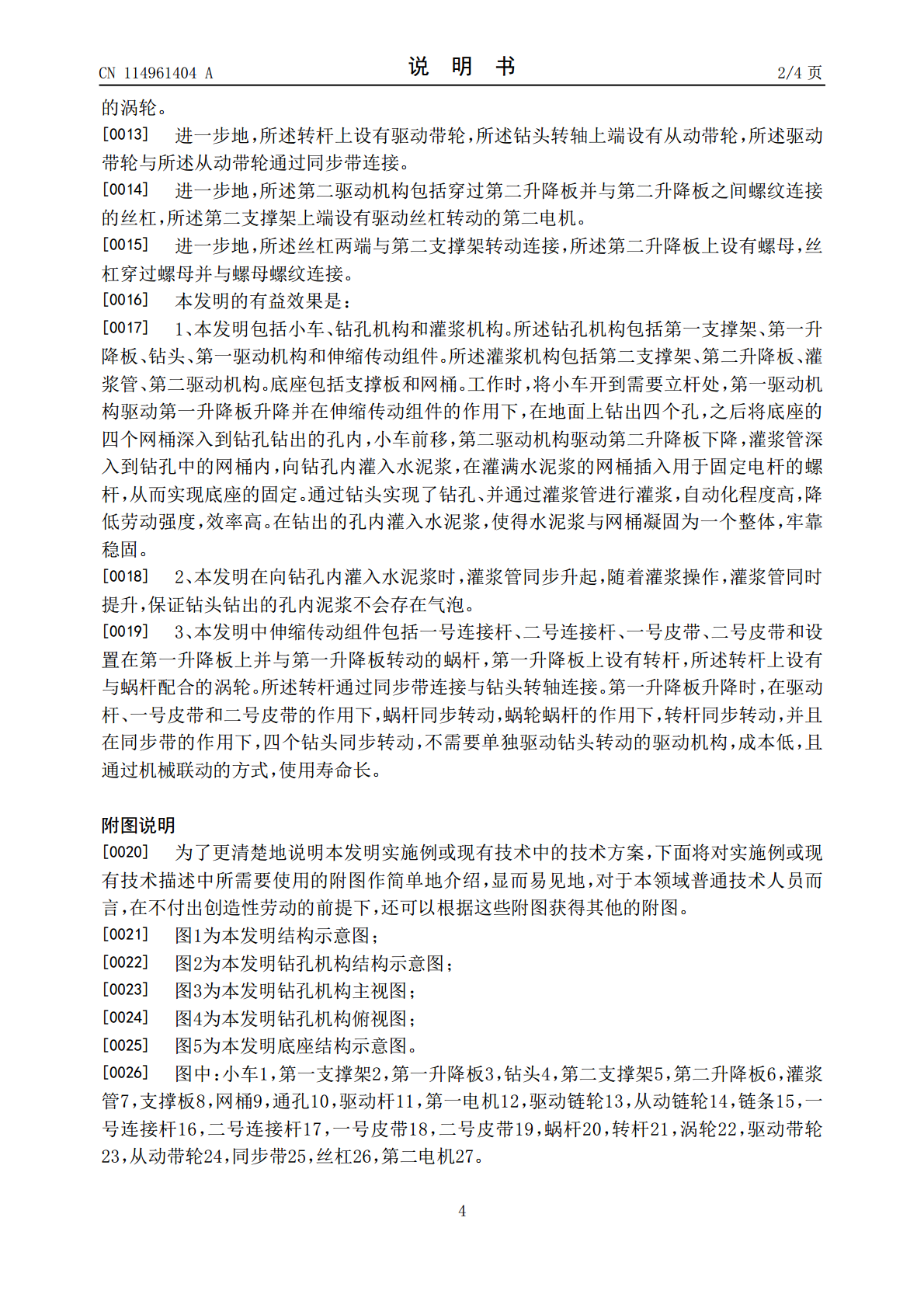

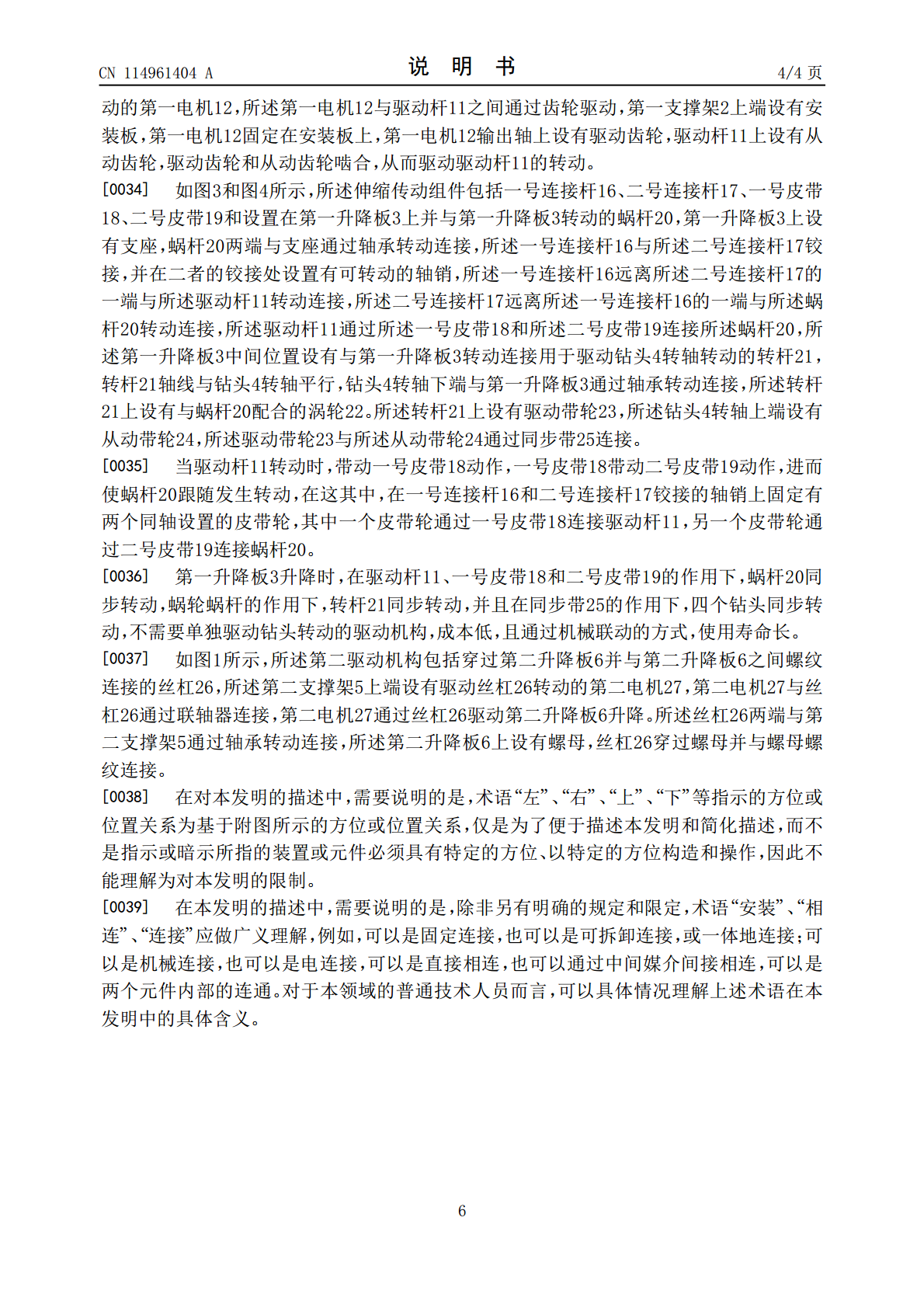

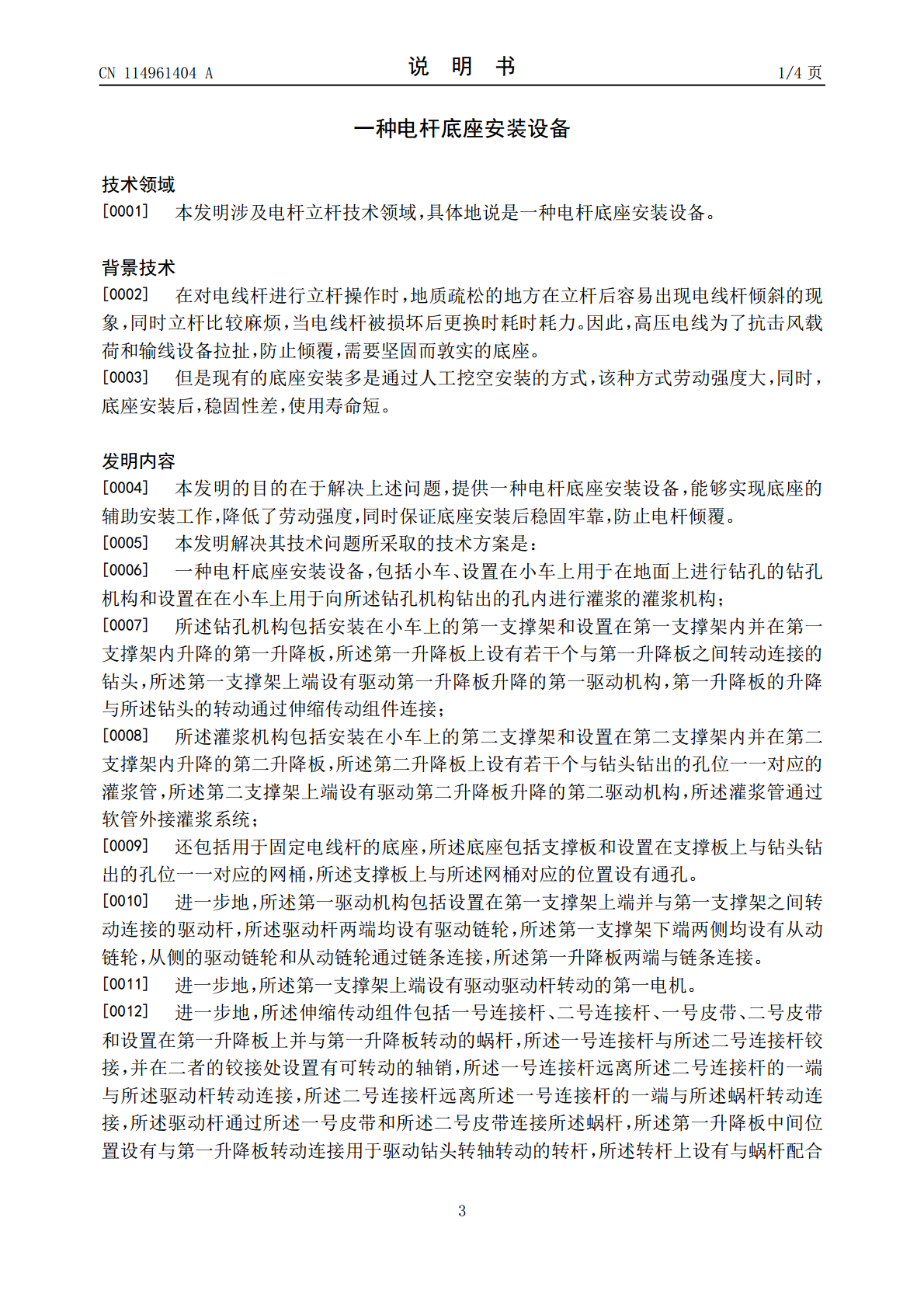

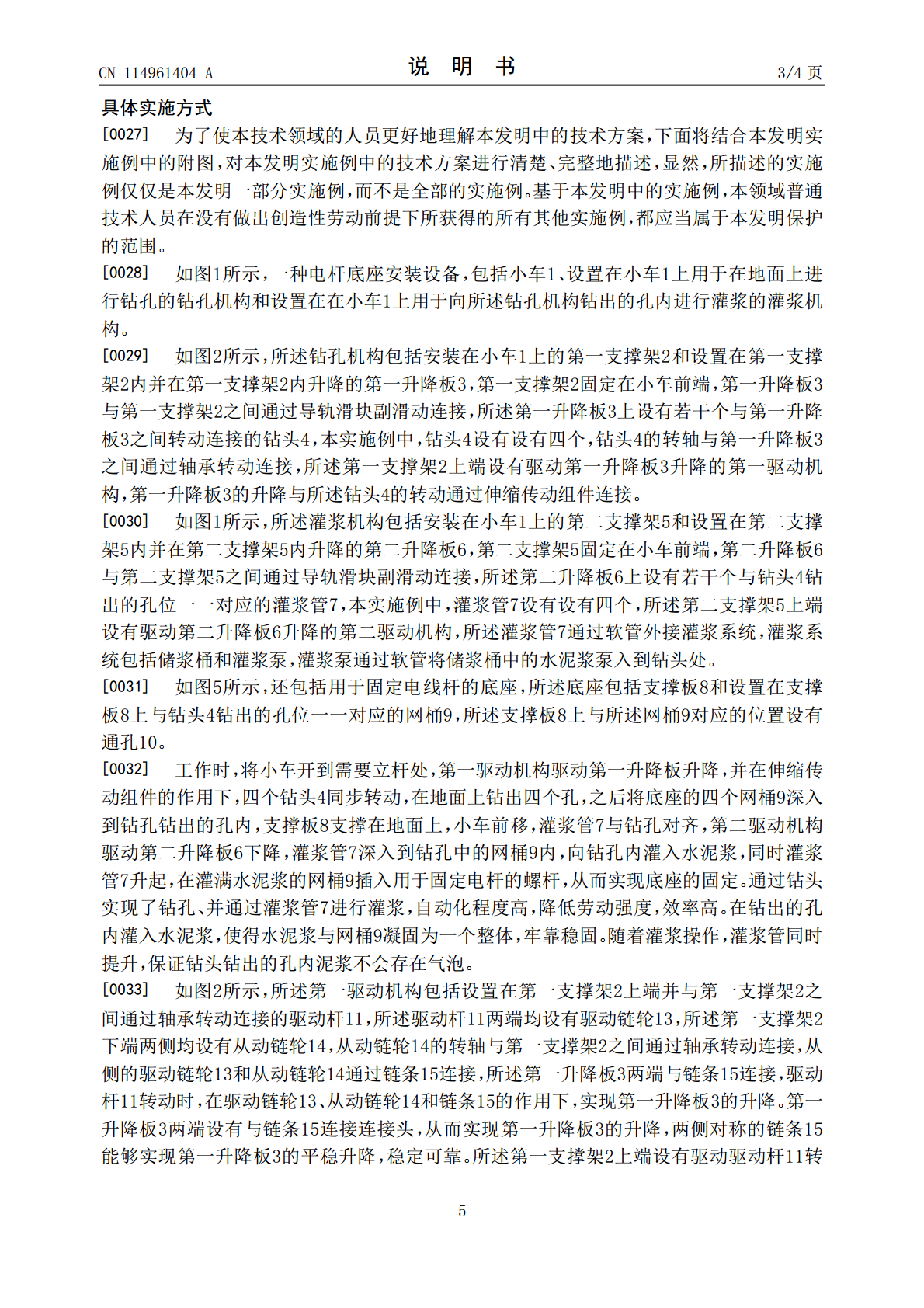

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114961404A(43)申请公布日2022.08.30(21)申请号202210599035.6E02D15/04(2006.01)(22)申请日2022.05.30E02F5/20(2006.01)E02F9/00(2006.01)(71)申请人国网山东省电力公司东明县供电公E02F9/20(2006.01)司地址274500山东省菏泽市东明县东关大街121号(72)发明人柳波安振英刘风娟石震郭丹丹李会坤尹晓璐张炎萌晁莹李俊国张冠杰张满霞(74)专利代理机构济南诚智商标专利事务所有限公司37105专利代理师李魁峰(51)Int.Cl.E04H12/34(2006.01)E04H12/22(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种电杆底座安装设备(57)摘要本发明公开的一种电杆底座安装设备，包括小车、钻孔机构和灌浆机构。所述钻孔机构包括第一支撑架、第一升降板、钻头、第一驱动机构和伸缩传动组件。所述灌浆机构包括第二支撑架、第二升降板、灌浆管、第二驱动机构。底座包括支撑板和网桶。第一驱动机构驱动第一升降板升降并在伸缩传动组件的作用下，在地面上钻出孔，将底座的网桶深入到钻孔钻出的孔内，小车前移，第二驱动机构驱动第二升降板下降，灌浆管深入到钻孔中的网桶内，向钻孔内灌入水泥浆，实现底座的固定。通过钻头实现了钻孔、并通过灌浆管进行灌浆，降低劳动强度。在钻出的孔内灌入水泥浆，使得水泥浆与网桶凝固为一个整体，牢靠稳固。CN114961404ACN114961404A权利要求书1/1页1.一种电杆底座安装设备，其特征在于，包括小车(1)、设置在小车(1)上用于在地面上进行钻孔的钻孔机构和设置在在小车(1)上用于向所述钻孔机构钻出的孔内进行灌浆的灌浆机构；所述钻孔机构包括安装在小车(1)上的第一支撑架(2)和设置在第一支撑架(2)内并在第一支撑架(2)内升降的第一升降板(3)，所述第一升降板(3)上设有若干个与第一升降板(3)之间转动连接的钻头(4)，所述第一支撑架(2)上端设有驱动第一升降板(3)升降的第一驱动机构，第一升降板(3)的升降与所述钻头(4)的转动通过伸缩传动组件连接；所述灌浆机构包括安装在小车(1)上的第二支撑架(5)和设置在第二支撑架(5)内并在第二支撑架(5)内升降的第二升降板(6)，所述第二升降板(6)上设有若干个与钻头(4)钻出的孔位一一对应的灌浆管(7)，所述第二支撑架(5)上端设有驱动第二升降板(6)升降的第二驱动机构，所述灌浆管(7)通过软管外接灌浆系统；还包括用于固定电线杆的底座，所述底座包括支撑板(8)和设置在支撑板(8)上与钻头(4)钻出的孔位一一对应的网桶(9)，所述支撑板(8)上与所述网桶(9)对应的位置设有通孔(10)。2.如权利要求1所述的一种电杆底座安装设备，其特征在于，所述第一驱动机构包括设置在第一支撑架(2)上端并与第一支撑架(2)之间转动连接的驱动杆(11)，所述驱动杆(11)两端均设有驱动链轮(13)，所述第一支撑架(2)下端两侧均设有从动链轮(14)，从侧的驱动链轮(13)和从动链轮(14)通过链条(15)连接，所述第一升降板(3)两端与链条(15)连接。3.如权利要求2所述的一种电杆底座安装设备，其特征在于，所述第一支撑架(2)上端设有驱动驱动杆(11)转动的第一电机(12)。4.如权利要求2所述的一种电杆底座安装设备，其特征在于，所述伸缩传动组件包括一号连接杆(16)、二号连接杆(17)、一号皮带(18)、二号皮带(19)和设置在第一升降板(3)上并与第一升降板(3)转动的蜗杆(20)，所述一号连接杆(16)与所述二号连接杆(17)铰接，并在二者的铰接处设置有可转动的轴销，所述一号连接杆(16)远离所述二号连接杆(17)的一端与所述驱动杆(11)转动连接，所述二号连接杆(17)远离所述一号连接杆(16)的一端与所述蜗杆(20)转动连接，所述驱动杆(11)通过所述一号皮带(18)和所述二号皮带(19)连接所述蜗杆(20)，所述第一升降板(3)中间位置设有与第一升降板(3)转动连接用于驱动钻头(4)转轴转动的转杆(21)，所述转杆(21)上设有与蜗杆(20)配合的涡轮(22)。5.如权利要求4所述的一种电杆底座安装设备，其特征在于，所述转杆(21)上设有驱动带轮(23)，所述钻头(4)转轴上端设有从动带轮(24)，所述驱动带轮(23)与所述从动带轮(24)通过同步带(25)连接。6.如权利要求1所述的一种电杆底座安装设备，其特征在于，所述第二驱动机构包括穿过第二升降板(6)并与第二升降板(6)之间螺纹连接的丝杠(26)，所述第二支撑架(5)上端设有驱动丝杠(26)转动的第二电机(27)。7.如权利
