一种市政园林发光路面摊铺装置及其使用方法.pdf

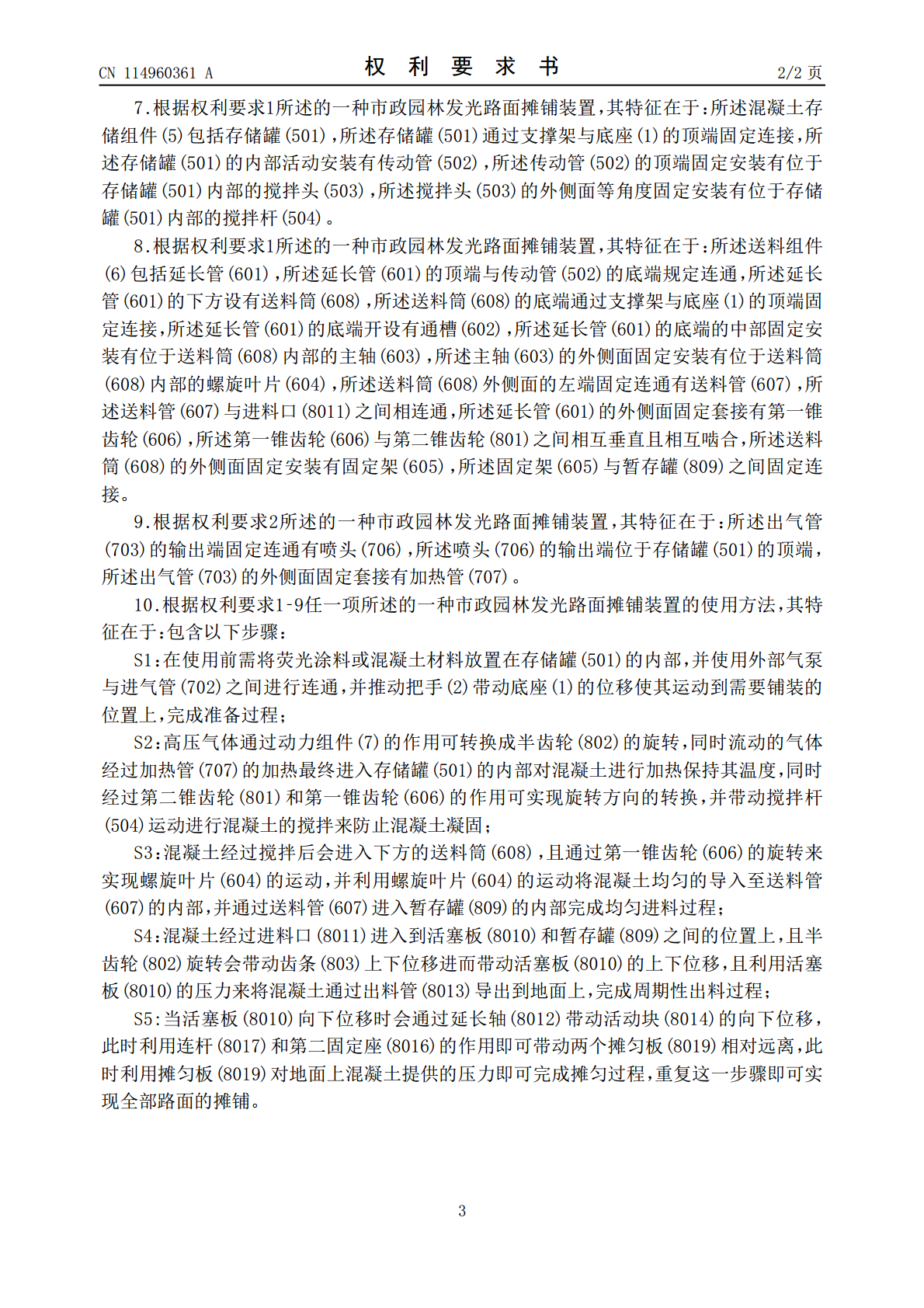

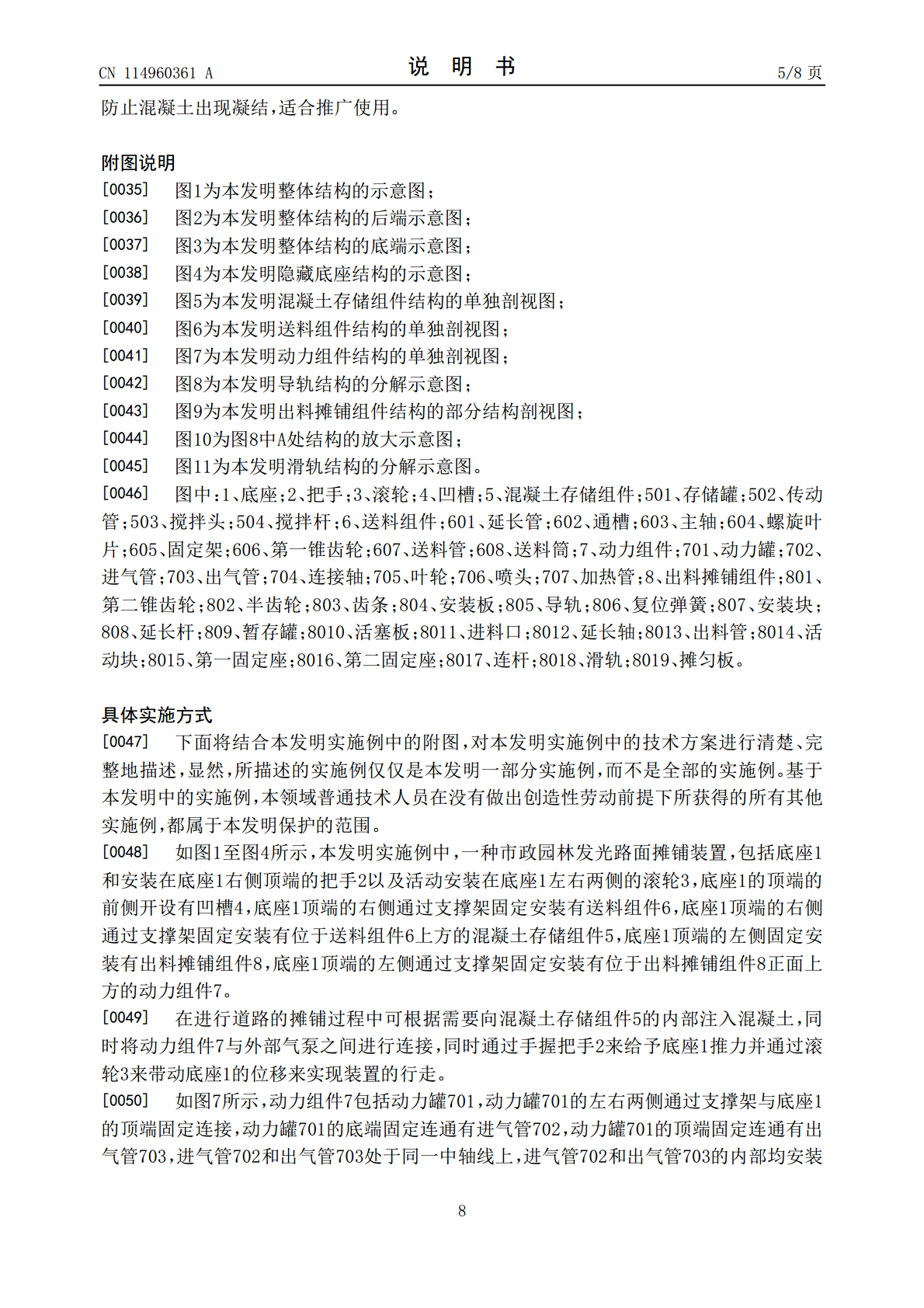

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114960361A(43)申请公布日2022.08.30(21)申请号202210515739.0(22)申请日2022.05.11(71)申请人河南洹河园林建设工程有限公司地址455100河南省安阳市安阳县韩陵镇韩陵大道6号316室(72)发明人牛利民牛慧民万海霞鲁艳峥陈伟芹陈新明余清然安鹏飞(74)专利代理机构郑州隆盛专利代理事务所(普通合伙)41143专利代理师项丽丽(51)Int.Cl.E01C19/46(2006.01)E01C19/47(2006.01)权利要求书2页说明书8页附图9页(54)发明名称一种市政园林发光路面摊铺装置及其使用方法(57)摘要本发明属于路面施工技术领域，且公开了一种市政园林发光路面摊铺装置及其使用方法，包括底座和安装在底座右侧顶端的把手以及活动安装在底座左右两侧的滚轮，所述底座的顶端的前侧开设有凹槽，所述底座顶端的右侧通过支撑架固定安装有送料组件。本发明通过利用高压气体的流动作用将其转变为旋转的动作，并利用旋转的动作转变成上下往复运动，并利用上下往复的动作来实现混凝土的周期性出料和周期性的进料过程，避免了传统装置中在进行摊铺操作时需要进行出料装置的停机操作所造成的操作步骤繁琐和效率低下的问题，实现了自动式的周期性出料，解决了未摊铺均匀就进行出料的问题，降低了步骤的繁琐程度，以及提高了工作效率。CN114960361ACN114960361A权利要求书1/2页1.一种市政园林发光路面摊铺装置，包括底座(1)和安装在底座(1)右侧顶端的把手(2)以及活动安装在底座(1)左右两侧的滚轮(3)，其特征在于：所述底座(1)的顶端的前侧开设有凹槽(4)，所述底座(1)顶端的右侧通过支撑架固定安装有送料组件(6)，所述底座(1)顶端的右侧通过支撑架固定安装有位于送料组件(6)上方的混凝土存储组件(5)，所述底座(1)顶端的左侧固定安装有出料摊铺组件(8)，所述底座(1)顶端的左侧通过支撑架固定安装有位于出料摊铺组件(8)正面上方的动力组件(7)。2.根据权利要求1所述的一种市政园林发光路面摊铺装置，其特征在于：所述动力组件(7)包括动力罐(701)，所述动力罐(701)的左右两侧通过支撑架与底座(1)的顶端固定连接，所述动力罐(701)的底端固定连通有进气管(702)，所述动力罐(701)的顶端固定连通有出气管(703)，所述进气管(702)和出气管(703)处于同一中轴线上，所述进气管(702)和出气管(703)的内部均安装有单向阀且阀门的方向分别为向内导通和向外截止以及向外导通和向内截止，所述进气管(702)的一端与外部气泵相连接，所述动力罐(701)的中部活动安装有连接轴(704)，所述连接轴(704)的外侧面固定安装有位于动力罐(701)内部的叶轮(705)。3.根据权利要求1所述的一种市政园林发光路面摊铺装置，其特征在于：所述出料摊铺组件(8)包括第二锥齿轮(801)，所述第二锥齿轮(801)的背面通过固定轴连接有半齿轮(802)，所述半齿轮(802)的背面通过固定轴与连接轴(704)之间固定连接，所述半齿轮(802)的侧面啮合连接有齿条(803)，所述齿条(803)的一侧设有导轨(805)，所述齿条(803)与导轨(805)之间活动卡接，所述导轨(805)内腔的顶端固定安装有复位弹簧(806)，所述复位弹簧(806)的底端与齿条(803)的顶端固定连接，所述导轨(805)的底端与支撑架之间固定连接。4.根据权利要求3所述的一种市政园林发光路面摊铺装置，其特征在于：所述齿条(803)的底端固定安装有安装板(804)，所述安装板(804)的底端的中部固定安装有安装块(807),所述安装块(807)的下方设有暂存罐(809)，所述安装块(807)的底端固定安装有延长杆(808)，所述延长杆(808)的底端贯穿暂存罐(809)的顶端且固定安装有位于暂存罐(809)内部的活塞板(8010)，所述活塞板(8010)与暂存罐(809)之间活动套接。5.根据权利要求4所述的一种市政园林发光路面摊铺装置，其特征在于：所述暂存罐(809)的右端开设有位于活塞板(8010)下方的进料口(8011)，所述进料口(8011)的内部安装电磁阀，所述暂存罐(809)的左端固定连通有位于进料口(8011)左下方的出料管(8013)，所述出料管(8013)的内部安装有瓣阀，所述出料管(8013)的输出端位于凹槽(4)的正上方。6.根据权利要求4所述的一种市政园林发光路面摊铺装置，其特征在于：所述活塞板(8010)底端的中部固定安装有位于暂存罐(809)内部的延长轴(8012)，所述延长轴(8012)的底端贯穿暂存罐(809)的底端且固定安装有活动块(8014)
