一种通讯传输用电缆夹持装置.pdf

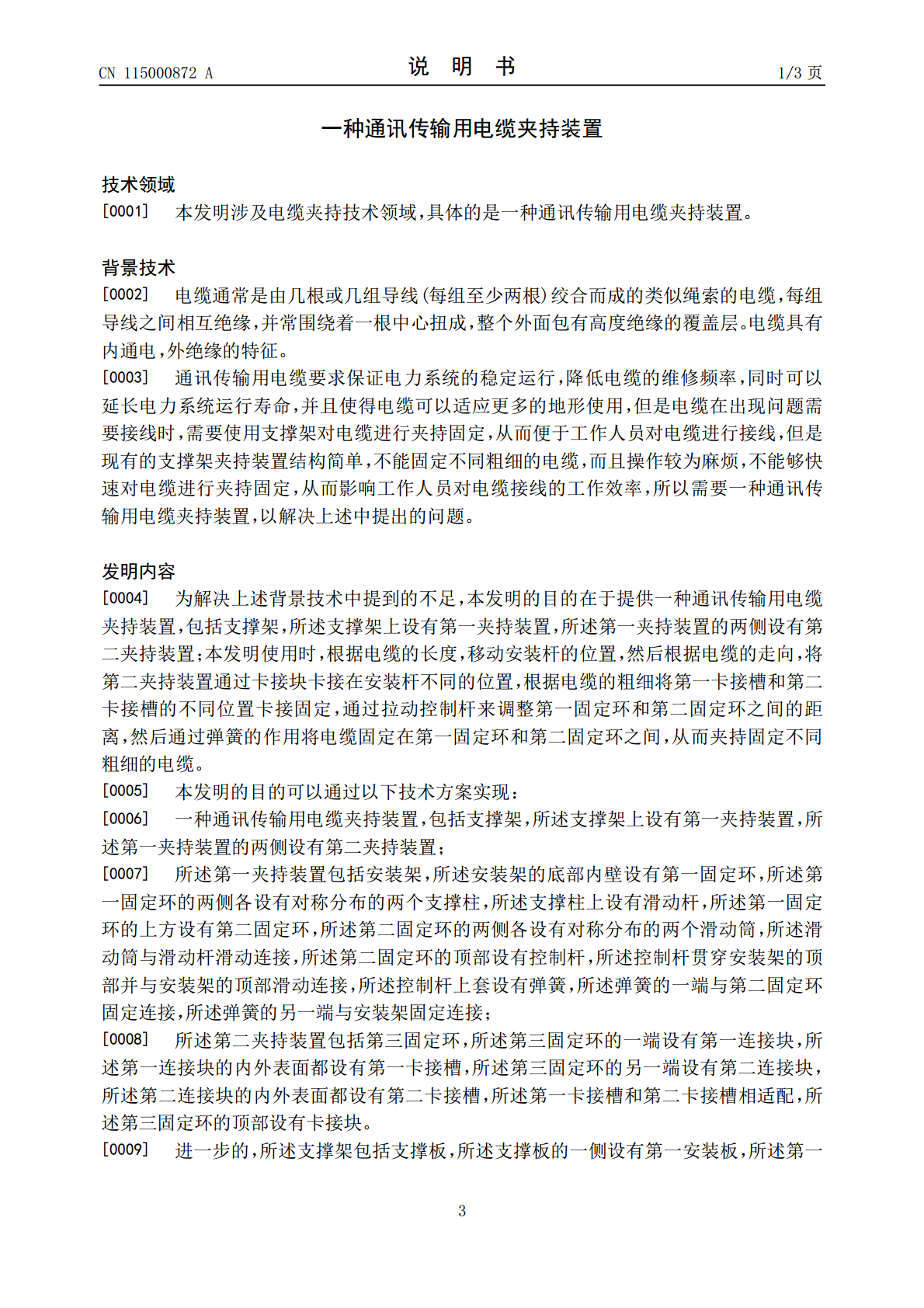

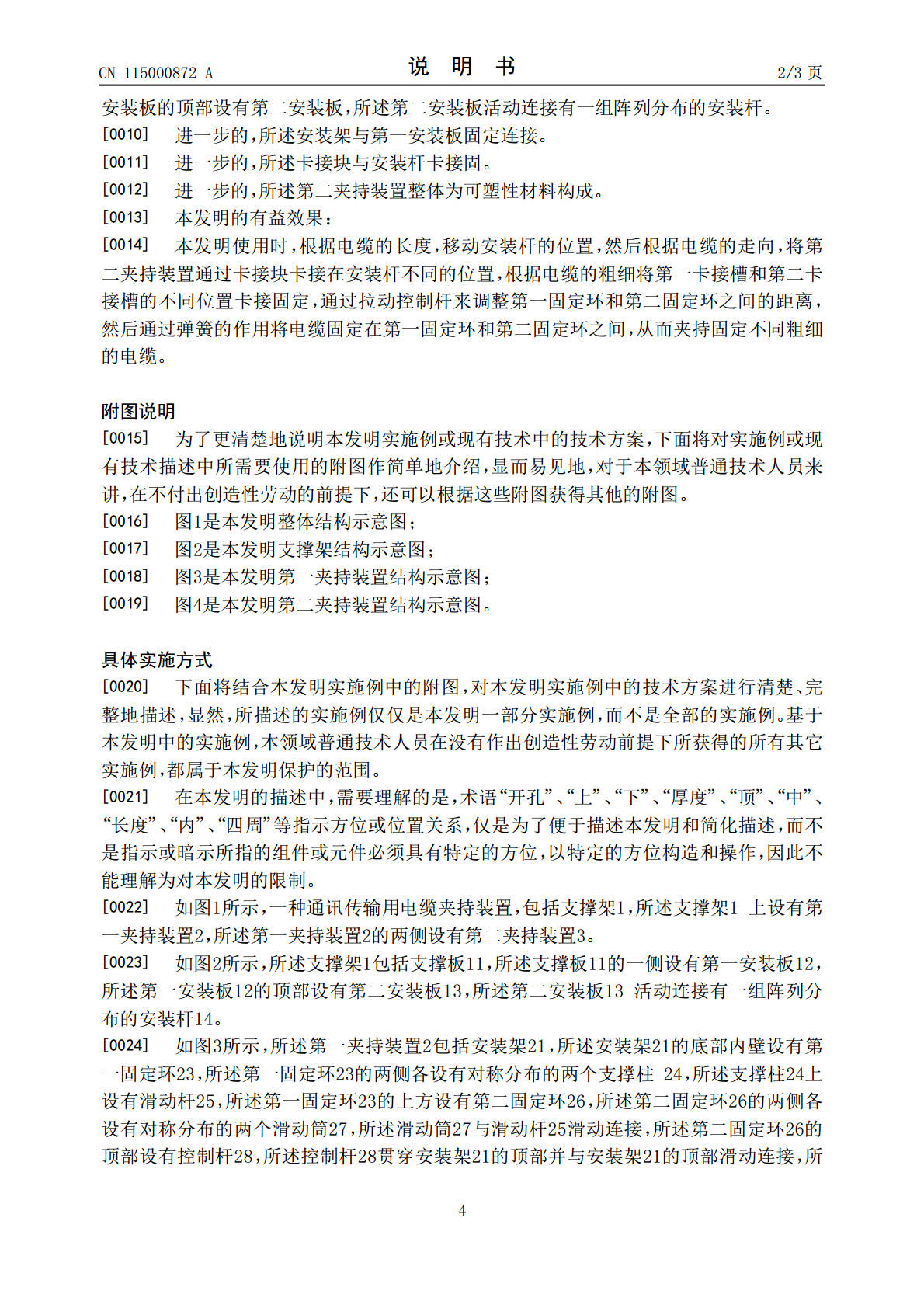

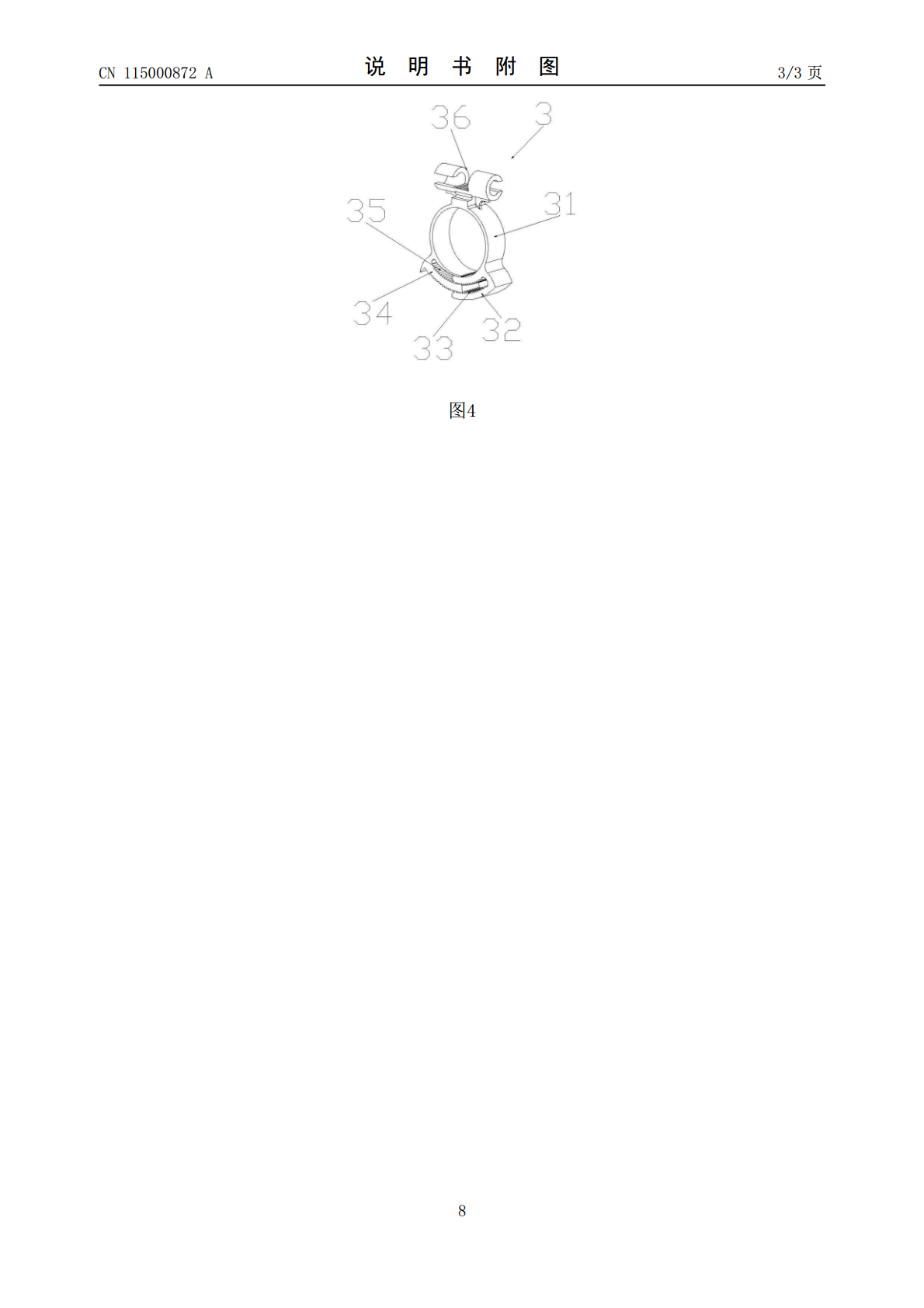

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115000872A(43)申请公布日2022.09.02(21)申请号202210681858.3(22)申请日2022.06.15(71)申请人合肥产品质量监督检验研究院地址230000安徽省合肥市浮山路39号(72)发明人贾余超(74)专利代理机构北京同辉知识产权代理事务所(普通合伙)11357专利代理师王艳秋(51)Int.Cl.H02G1/00(2006.01)H02G1/14(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种通讯传输用电缆夹持装置(57)摘要本发明涉及电缆夹持技术领域，公开了一种通讯传输用电缆夹持装置，包括支撑架，所述支撑架上设有第一夹持装置，所述第一夹持装置的两侧设有第二夹持装置；本发明使用时，根据电缆的长度，移动安装杆的位置，然后根据电缆的走向，将第二夹持装置通过卡接块卡接在安装杆不同的位置，根据电缆的粗细将第一卡接槽和第二卡接槽的不同位置卡接固定，通过拉动控制杆来调整第一固定环和第二固定环之间的距离，然后通过弹簧的作用将电缆固定在第一固定环和第二固定环之间，从而夹持固定不同粗细的电缆。CN115000872ACN115000872A权利要求书1/1页1.一种通讯传输用电缆夹持装置，包括支撑架(1)，其特征在于，所述支撑架(1)上设有第一夹持装置(2)，所述第一夹持装置(2)的两侧设有第二夹持装置(3)；所述第一夹持装置(2)包括安装架(21)，所述安装架(21)的底部内壁设有第一固定环(23)，所述第一固定环(23)的两侧各设有对称分布的两个支撑柱(24)，所述支撑柱(24)上设有滑动杆(25)，所述第一固定环(23)的上方设有第二固定环(26)，所述第二固定环(26)的两侧各设有对称分布的两个滑动筒(27)，所述滑动筒(27)与滑动杆(25)滑动连接，所述第二固定环(26)的顶部设有控制杆(28)，所述控制杆(28)贯穿安装架(21)的顶部并与安装架(21)的顶部滑动连接，所述控制杆(28)上套设有弹簧(29)，所述弹簧(29)的一端与第二固定环(26)固定连接，所述弹簧(29)的另一端与安装架(21)固定连接；所述第二夹持装置(3)包括第三固定环(31)，所述第三固定环(31)的一端设有第一连接块(32)，所述第一连接块(32)的内外表面都设有第一卡接槽(33)，所述第三固定环(31)的另一端设有第二连接块(34)，所述第二连接块(34)的内外表面都设有第二卡接槽(35)，所述第一卡接槽(33)和第二卡接槽(35)相适配，所述第三固定环(31)的顶部设有卡接块(36)。2.根据权利要求1所述的一种通讯传输用电缆夹持装置，其特征在于，所述支撑架(1)包括支撑板(11)，所述支撑板(11)的一侧设有第一安装板(12)，所述第一安装板(12)的顶部设有第二安装板(13)，所述第二安装板(13)活动连接有一组阵列分布的安装杆(14)。3.根据权利要求1所述的一种通讯传输用电缆夹持装置，其特征在于，所述安装架(21)与第一安装板(12)固定连接。4.根据权利要求1所述的一种通讯传输用电缆夹持装置，其特征在于，所述卡接块(36)与安装杆(14)卡接固。5.根据权利要求1所述的一种通讯传输用电缆夹持装置，其特征在于，所述第二夹持装置(3)整体为可塑性材料构成。2CN115000872A说明书1/3页一种通讯传输用电缆夹持装置技术领域[0001]本发明涉及电缆夹持技术领域，具体的是一种通讯传输用电缆夹持装置。背景技术[0002]电缆通常是由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。电缆具有内通电，外绝缘的特征。[0003]通讯传输用电缆要求保证电力系统的稳定运行，降低电缆的维修频率，同时可以延长电力系统运行寿命，并且使得电缆可以适应更多的地形使用，但是电缆在出现问题需要接线时，需要使用支撑架对电缆进行夹持固定，从而便于工作人员对电缆进行接线，但是现有的支撑架夹持装置结构简单，不能固定不同粗细的电缆，而且操作较为麻烦，不能够快速对电缆进行夹持固定，从而影响工作人员对电缆接线的工作效率，所以需要一种通讯传输用电缆夹持装置，以解决上述中提出的问题。发明内容[0004]为解决上述背景技术中提到的不足，本发明的目的在于提供一种通讯传输用电缆夹持装置，包括支撑架，所述支撑架上设有第一夹持装置，所述第一夹持装置的两侧设有第二夹持装置；本发明使用时，根据电缆的长度，移动安装杆的位置，然后根据电缆的走向，将第二夹持装置通过卡接块卡接在安装杆不同的位置，根据电缆的粗细将第一卡接槽和第二卡接槽的不同位置卡接固定，通过拉动控制杆来调整第一固定环和第二固定环之
