春九年级数学下册 3.3 三视图 第1课时 由几何体到三视图习题 （新版）湘教版-（新版）湘教版初中九年级下册数学试题.doc

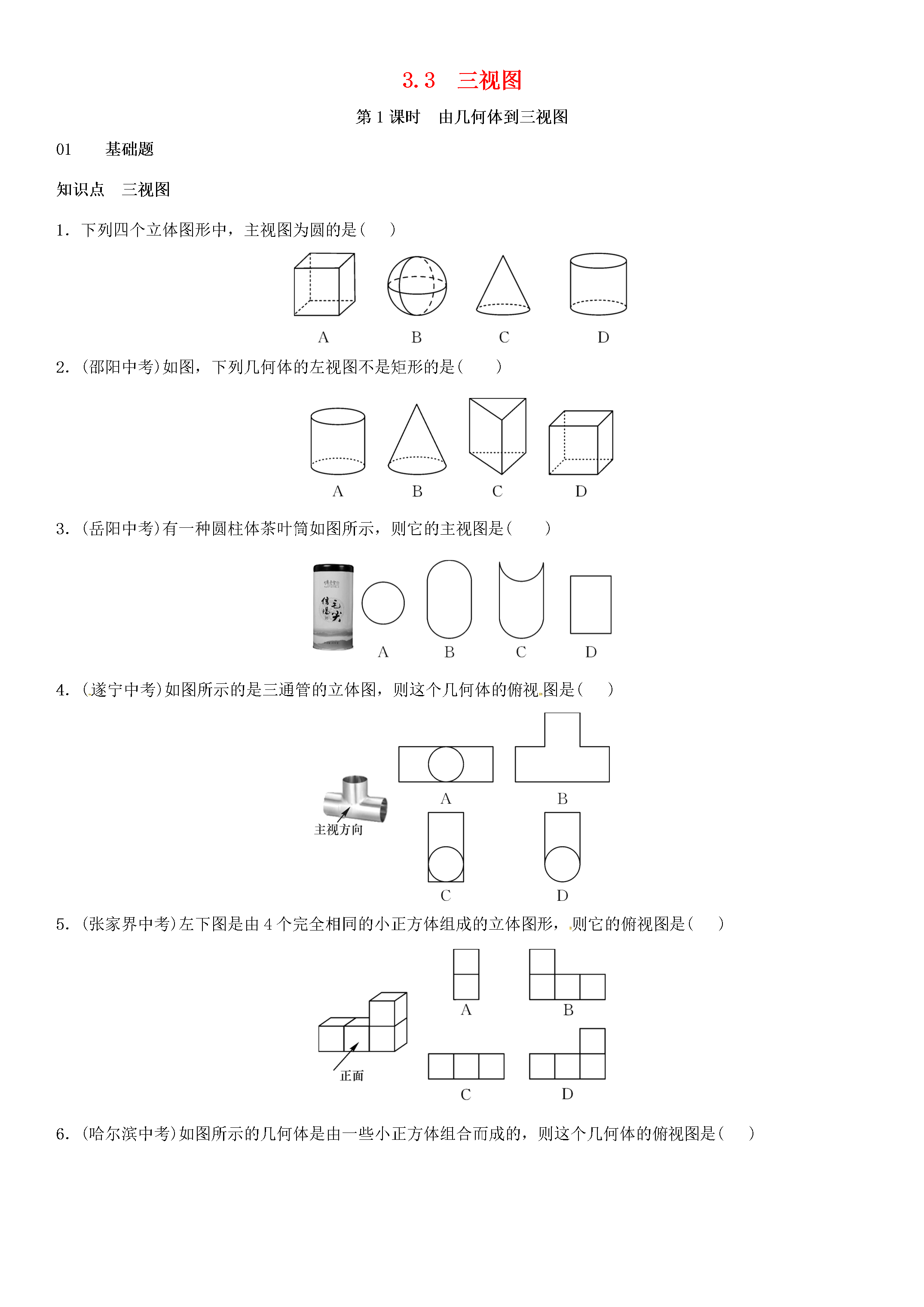

3.3三视图第1课时由几何体到三视图01基础题知识点三视图1．下列四个立体图形中主视图为圆的是()2．(邵阳中考)如图下列几何体的左视图不是矩形的是()3．(岳阳中考)有一种圆柱体茶叶筒如图所示则它的主视图是()4．(遂宁中考)如图所示的是三通管的立体图则这个几何体的俯视图是()5．(张家界中考)左下图是由4个完全相同的小正方体组成的立体图形则它的俯视图是()6．(哈尔滨中考)如图所示的几何体是由一些小正方体组合而成的则这个几何体的俯视图是()7．(娄底中考)下列几何体中主视图和俯视图都为矩形的是()8．(随州中考)如图是一圆锥在它的三视图中既是中心对称图形又是轴对称图形的是它的____________视图(填“主”“俯”或“左”)．9．图中物体的一个视图(a)的名称为____________．10．画出图中三棱柱的主视图、左视图、俯视图．02中档题11．(河南中考)如图所示的几何体的俯视图是()12．如图是由6个同样大小的正方体搭成的立体图形将正方体①移走后所得立体图形()A．主视图改变左视图改变B．俯视图不变左视图不变C．俯视图改变左视图改变D．主视图改变左视图不变13．(潍坊中考)如图是常用的一种圆顶螺杆它的俯视图正确的是()14．图中的两个圆柱体底面半径相同而高度不同关于这两个圆柱体的视图说法正确的是()A．主视图相同B．俯视图相同C．左视图相同D．主视图、俯视图、左视图都相同15．(陇南中考)如图的几何体是由一个正方体切去一个小正方体形成的它的主视图是()16．画出下面物体的三视图．17．5个棱长为1的正方体组成如图的几何体．(1)该几何体的体积是____________(立方单位)表面积是____________(平方单位)；(2)画出该几何体的主视图和左视图．03综合题18．画出下面立体图的三视图．参考答案1．B2.B3.D4.A5.C6.D7.B8.俯9.主视图10．略．11．B12.D13.B14.B15.D16．略．17．(1)522(2)略．18．略．
