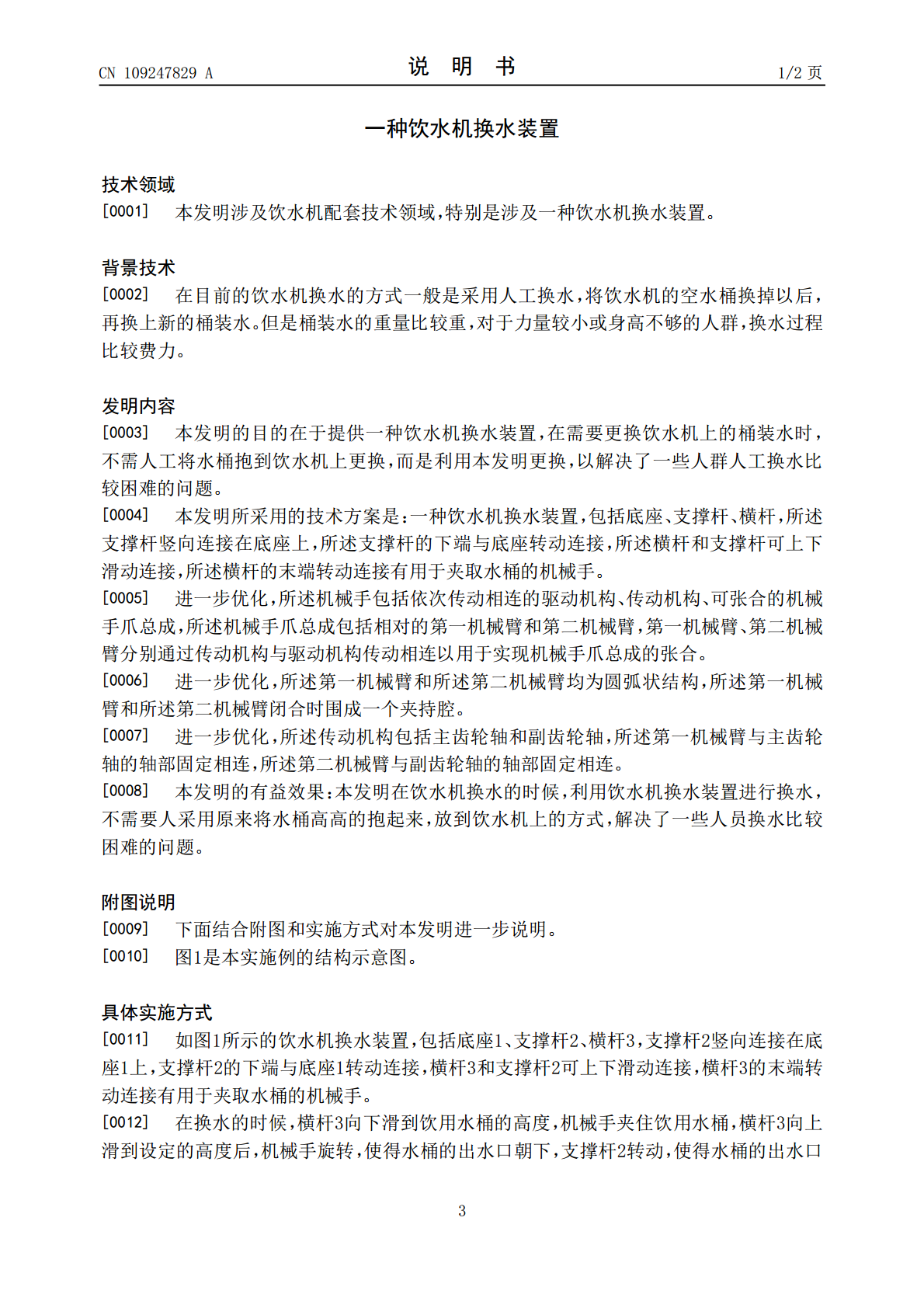

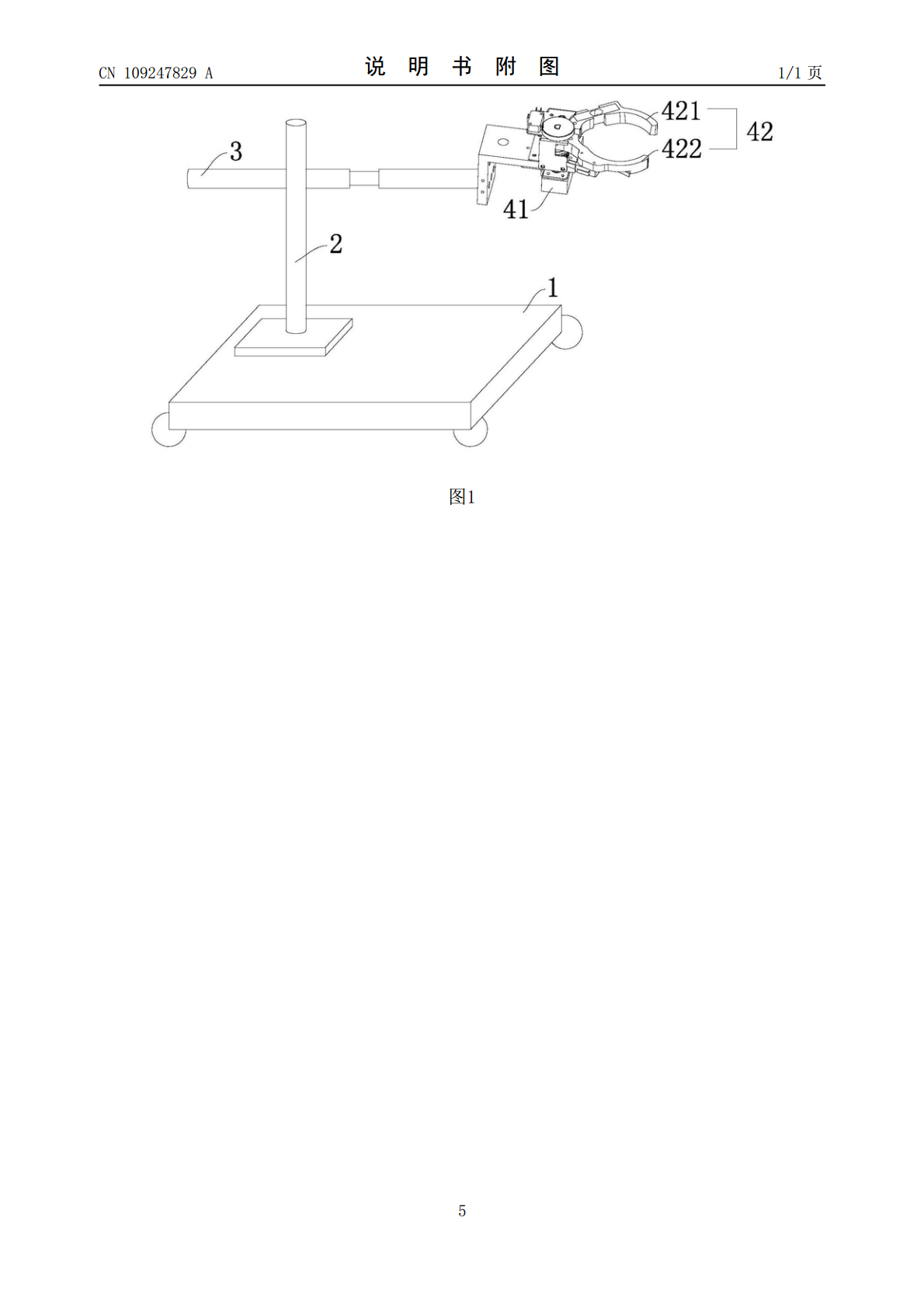

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109247829A(43)申请公布日2019.01.22(21)申请号201811354808.4(22)申请日2018.11.14(71)申请人湖南众从视频加信息科技有限公司地址410000湖南省长沙市高新开发区文轩路27号麓谷钰园F2栋四层410-1室(72)发明人杨家明(74)专利代理机构广州嘉权专利商标事务所有限公司44205代理人伍传松(51)Int.Cl.A47J31/44(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种饮水机换水装置(57)摘要本发明公开了一种饮水机换水装置，包括底座、支撑杆、横杆，所述支撑杆竖向连接在底座上，所述支撑杆的下端与底座转动连接，所述横杆和支撑杆可上下滑动连接，所述横杆的末端转动连接有用于夹取水桶的机械手。本发明在饮水机换水的时候，利用饮水机换水装置进行换水，不需要人采用原来将水桶高高的抱起来，放到饮水机上的方式，解决了一些人员换水比较困难的问题。本发明应用饮水机辅助设备。CN109247829ACN109247829A权利要求书1/1页1.一种饮水机换水装置，其特征在于：包括底座(1)、支撑杆(2)、横杆(3)，所述支撑杆(2)竖向连接在底座(1)上，所述支撑杆(2)的下端与底座(1)转动连接，所述横杆(3)和支撑杆(2)可上下滑动连接，所述横杆(3)的末端转动连接有用于夹取水桶的机械手。2.根据权利要求1所述的饮水机换水装置，其特征在于：所述机械手包括依次传动相连的驱动机构(41)、传动机构、可张合的机械手爪总成(42)，所述机械手爪总成包括相对的第一机械臂(421)和第二机械臂(422)，第一机械臂(421)、第二机械臂(422)分别通过传动机构与驱动机构(41)传动相连以用于实现机械手爪总成的张合。3.根据权利要求2所述的饮水机换水装置，其特征在于：所述第一机械臂(421)和所述第二机械臂(422)均为圆弧状结构，所述第一机械臂(421)和所述第二机械臂(422)闭合时围成一个夹持腔。4.根据权利要求2或3所述的饮水机换水装置，其特征在于：所述传动机构包括主齿轮轴和副齿轮轴，所述第一机械臂(421)与主齿轮轴的轴部固定相连，所述第二机械臂(422)与副齿轮轴的轴部固定相连。2CN109247829A说明书1/2页一种饮水机换水装置技术领域[0001]本发明涉及饮水机配套技术领域，特别是涉及一种饮水机换水装置。背景技术[0002]在目前的饮水机换水的方式一般是采用人工换水，将饮水机的空水桶换掉以后，再换上新的桶装水。但是桶装水的重量比较重，对于力量较小或身高不够的人群，换水过程比较费力。发明内容[0003]本发明的目的在于提供一种饮水机换水装置，在需要更换饮水机上的桶装水时，不需人工将水桶抱到饮水机上更换，而是利用本发明更换，以解决了一些人群人工换水比较困难的问题。[0004]本发明所采用的技术方案是：一种饮水机换水装置，包括底座、支撑杆、横杆，所述支撑杆竖向连接在底座上，所述支撑杆的下端与底座转动连接，所述横杆和支撑杆可上下滑动连接，所述横杆的末端转动连接有用于夹取水桶的机械手。[0005]进一步优化，所述机械手包括依次传动相连的驱动机构、传动机构、可张合的机械手爪总成，所述机械手爪总成包括相对的第一机械臂和第二机械臂，第一机械臂、第二机械臂分别通过传动机构与驱动机构传动相连以用于实现机械手爪总成的张合。[0006]进一步优化，所述第一机械臂和所述第二机械臂均为圆弧状结构，所述第一机械臂和所述第二机械臂闭合时围成一个夹持腔。[0007]进一步优化，所述传动机构包括主齿轮轴和副齿轮轴，所述第一机械臂与主齿轮轴的轴部固定相连，所述第二机械臂与副齿轮轴的轴部固定相连。[0008]本发明的有益效果：本发明在饮水机换水的时候，利用饮水机换水装置进行换水，不需要人采用原来将水桶高高的抱起来，放到饮水机上的方式，解决了一些人员换水比较困难的问题。附图说明[0009]下面结合附图和实施方式对本发明进一步说明。[0010]图1是本实施例的结构示意图。具体实施方式[0011]如图1所示的饮水机换水装置，包括底座1、支撑杆2、横杆3，支撑杆2竖向连接在底座1上，支撑杆2的下端与底座1转动连接，横杆3和支撑杆2可上下滑动连接，横杆3的末端转动连接有用于夹取水桶的机械手。[0012]在换水的时候，横杆3向下滑到饮用水桶的高度，机械手夹住饮用水桶，横杆3向上滑到设定的高度后，机械手旋转，使得水桶的出水口朝下，支撑杆2转动，使得水桶的出水口3CN109247829A说明书2/2页对转饮水机上方的水桶放置点，然后横杆3下滑，将饮用水桶放置到饮水机上。完成饮水机换水的换水工作。[0013]机械手包括依次传动相连
