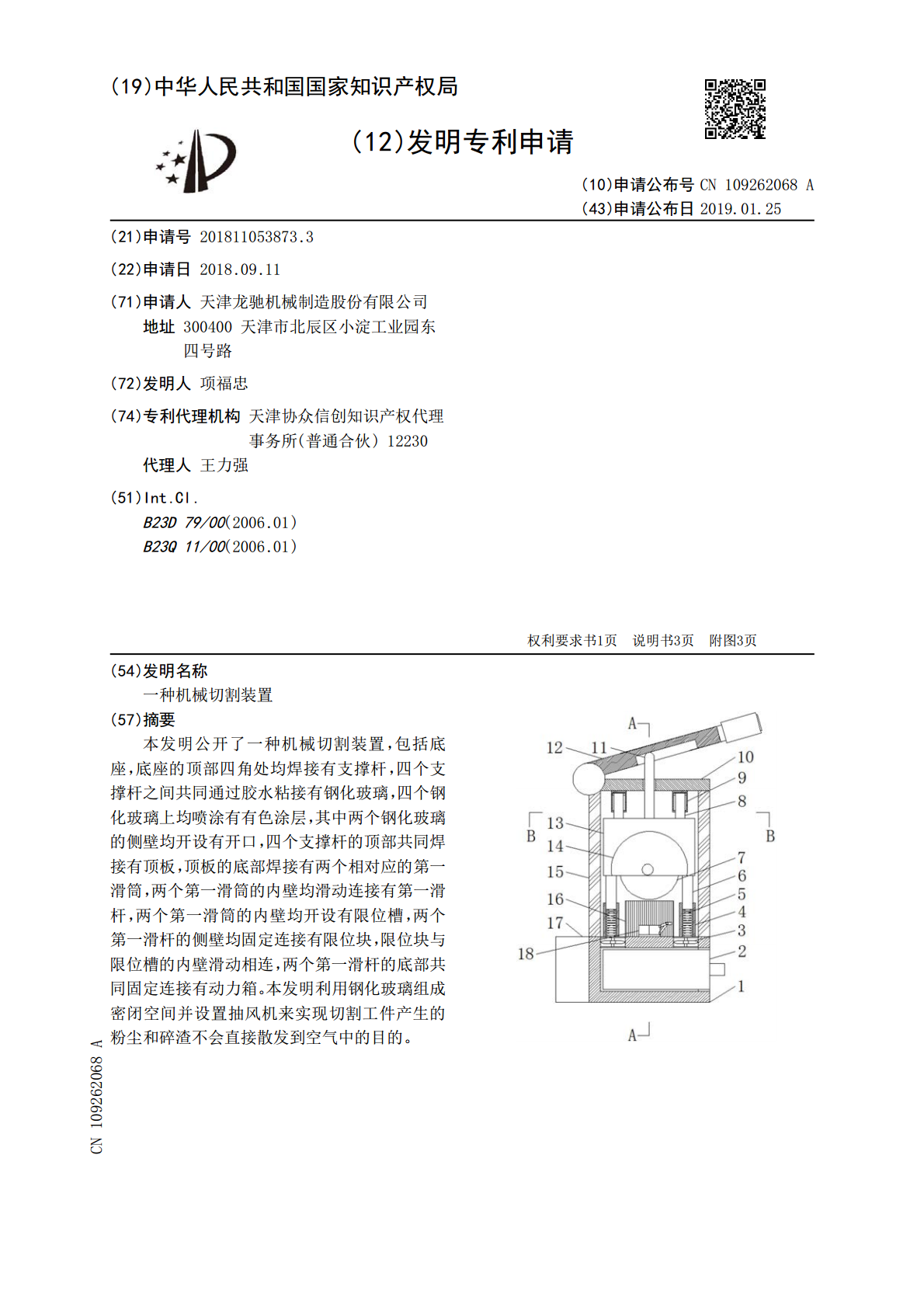

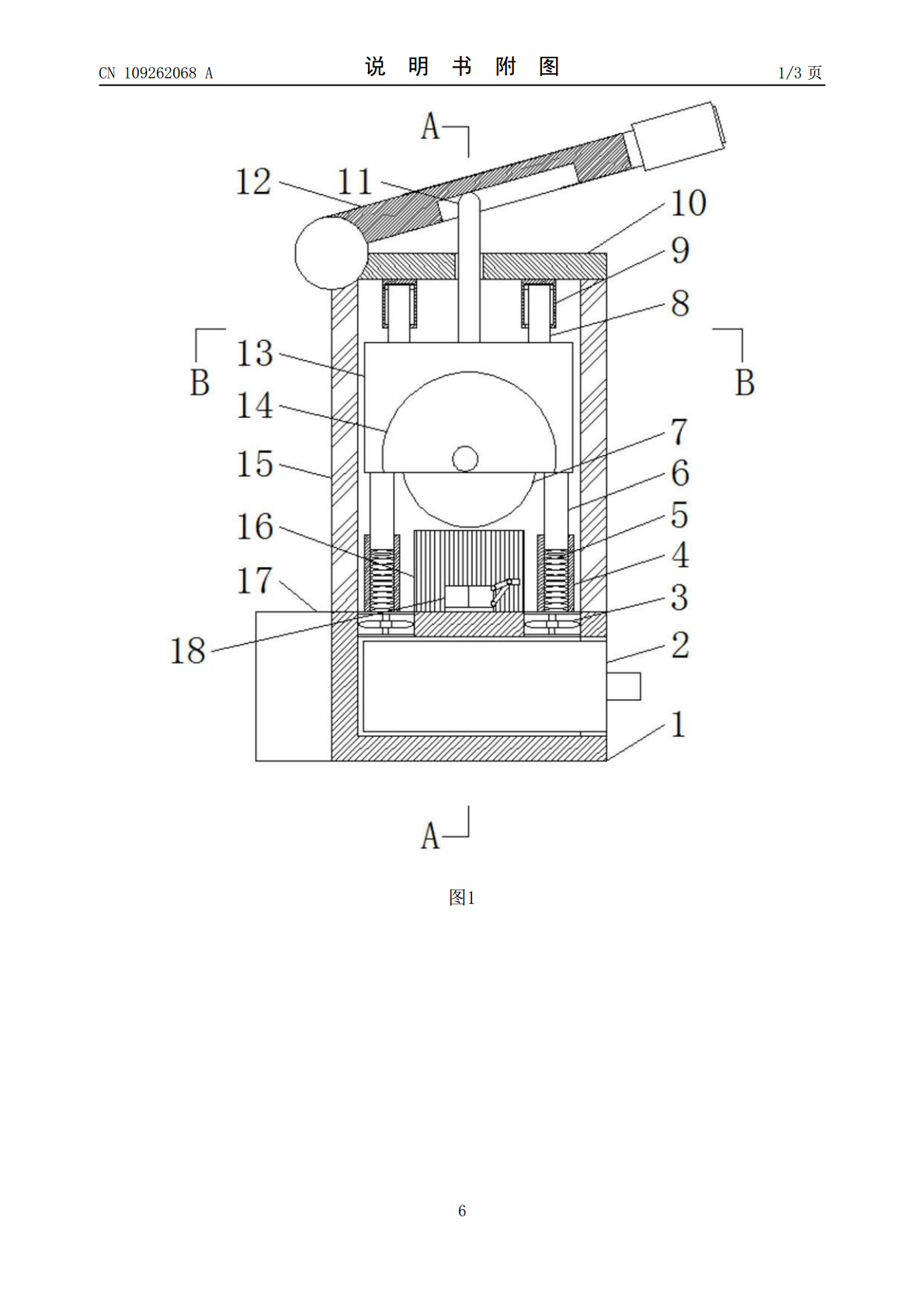

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109262068A(43)申请公布日2019.01.25(21)申请号201811053873.3(22)申请日2018.09.11(71)申请人天津龙驰机械制造股份有限公司地址300400天津市北辰区小淀工业园东四号路(72)发明人项福忠(74)专利代理机构天津协众信创知识产权代理事务所(普通合伙)12230代理人王力强(51)Int.Cl.B23D79/00(2006.01)B23Q11/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种机械切割装置(57)摘要本发明公开了一种机械切割装置，包括底座，底座的顶部四角处均焊接有支撑杆，四个支撑杆之间共同通过胶水粘接有钢化玻璃，四个钢化玻璃上均喷涂有有色涂层，其中两个钢化玻璃的侧壁均开设有开口，四个支撑杆的顶部共同焊接有顶板，顶板的底部焊接有两个相对应的第一滑筒，两个第一滑筒的内壁均滑动连接有第一滑杆，两个第一滑筒的内壁均开设有限位槽，两个第一滑杆的侧壁均固定连接有限位块，限位块与限位槽的内壁滑动相连，两个第一滑杆的底部共同固定连接有动力箱。本发明利用钢化玻璃组成密闭空间并设置抽风机来实现切割工件产生的粉尘和碎渣不会直接散发到空气中的目的。CN109262068ACN109262068A权利要求书1/1页1.一种机械切割装置，包括底座(1)，其特征在于，所述底座(1)的顶部四角处均焊接有支撑杆(19)，四个所述支撑杆(19)之间共同通过胶水粘接有钢化玻璃(15)，四个所述钢化玻璃(15)上均喷涂有有色涂层，其中两个所述钢化玻璃(15)的侧壁均开设有开口(16)，四个所述支撑杆(19)的顶部共同焊接有顶板(10)，所述顶板(10)的底部焊接有两个相对应的第一滑筒(9)，两个所述第一滑筒(9)的内壁均滑动连接有第一滑杆(8)，两个所述第一滑筒(9)的内壁均开设有限位槽，两个所述第一滑杆(8)的侧壁均固定连接有限位块，所述限位块与限位槽的内壁滑动相连，两个所述第一滑杆(8)的底部共同固定连接有动力箱(13)，所述动力箱(13)的一侧通过输出轴固定套接有切割片(7)，所述动力箱(13)的一侧固定连接与切割片(7)相对应的防护罩(14)，所述动力箱(13)的底部焊接有两个相对应的第二滑杆(6)，两个所述第二滑杆(6)的外侧壁均滑动套接有第二滑筒(4)，两个所述第二滑筒(4)的底部均与底座(1)的顶部固定相连，两个所述第二滑筒(4)的内底部均放置有弹簧(5)，两个所述弹簧(5)的顶部分别与两个第二滑杆(6)的底部相抵，所述底座(1)的顶部固定连接有与切割片(7)相对应的快速夹具(18)，所述底座(1)的一侧开设有滑槽，所述滑槽的内部滑动连接有收集盒(2)，所述滑槽的顶部开设有多个收集孔，多个所述收集孔的内壁均固定连接有抽风机(3)，所述动力箱(13)的顶部中间位置固定连接固定杆(11)，所述固定杆(11)贯穿顶板(10)，且与顶板(10)滑动相连，所述顶板(10)的顶部边缘处通过转轴转动连接有摇把(12)，所述摇把(12)的底部开设有连接槽，所述固定杆(11)的顶部与连接槽的内壁滑动相连。2.根据权利要求1所述的一种机械切割装置，其特征在于，所述底座(1)的一侧固定连接有配重块(17)。3.根据权利要求1所述的一种机械切割装置，其特征在于，所述收集盒(2)的一侧固定连接有把手。4.根据权利要求1所述的一种机械切割装置，其特征在于，所述摇把(12)远离转轴的末端固定套接有橡胶套。5.根据权利要求1所述的一种机械切割装置，其特征在于，两个所述开口(16)的内顶部均通过胶水粘接有多个橡胶条。6.根据权利要求1所述的一种机械切割装置，其特征在于，所述底座(1)的顶部开设有与切割片(7)相对应的落渣槽，所述落渣槽与收集盒(2)相连通。2CN109262068A说明书1/3页一种机械切割装置技术领域[0001]本发明涉及切割装置技术领域，尤其涉及一种机械切割装置。背景技术[0002]切割装置是在机械加工领域中必不可少的，目前，最常见的切割装置是砂轮切割机，通过人工控制切割刀片的行进来切割物体，对工件进行切割时，工件在切割过程中会产生大量的粉尘和碎渣，这些粉尘和碎渣如果直接散发到空气中，会对环境造成污染。发明内容[0003]本发明的目的是为了解决现有技术中切割工件产生的粉尘和碎渣直接散发到空气中，会对环境造成污染的问题，而提出的一种机械切割装置。[0004]为了实现上述目的，本发明采用了如下技术方案：[0005]一种机械切割装置，包括底座，所述底座的顶部四角处均焊接有支撑杆，四个所述支撑杆之间共同通过胶水粘接有钢化玻璃，四个所述钢化玻璃上均喷涂有有色涂层，其中两个所述钢化玻璃的侧壁均开设有开口，四个所
