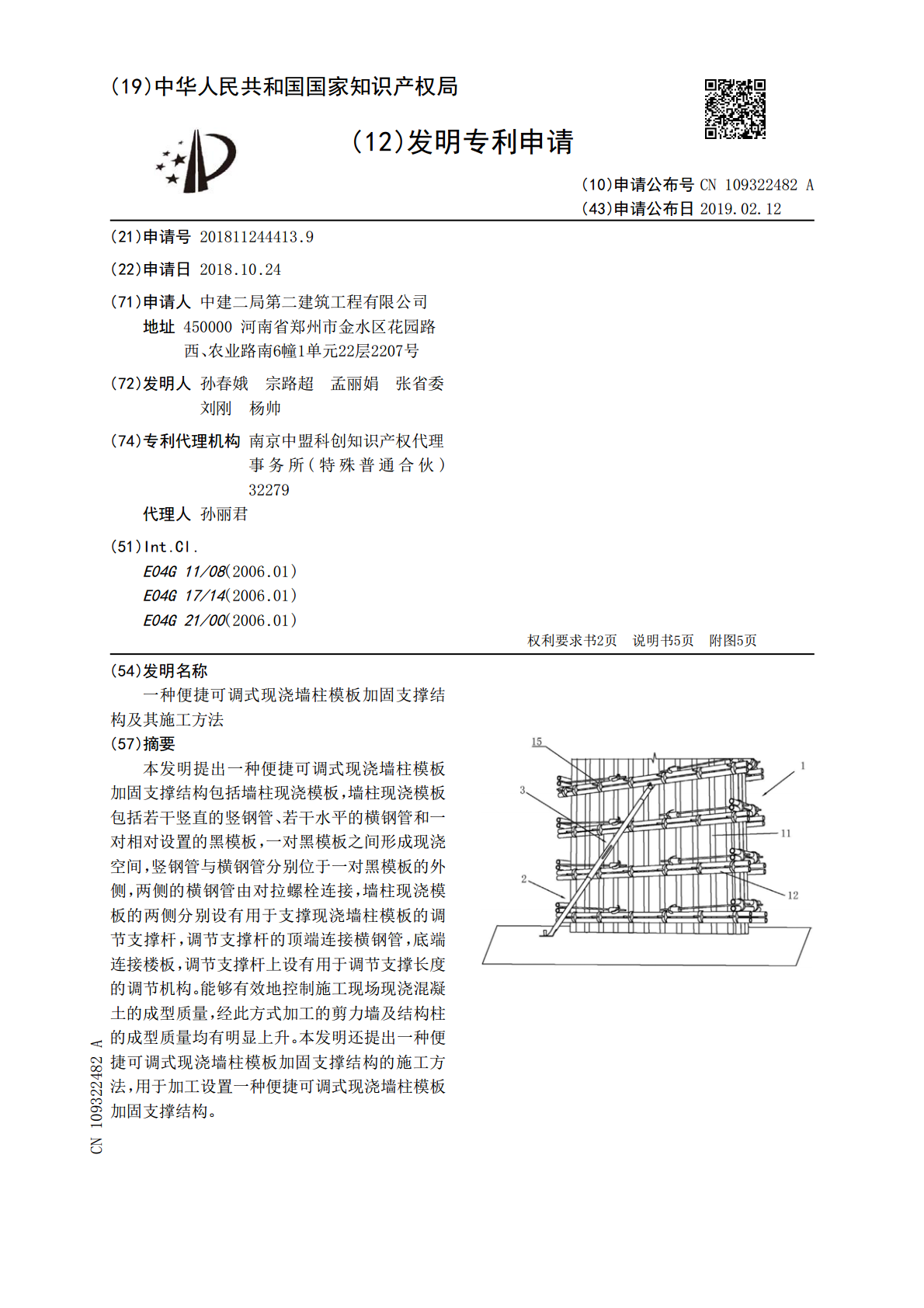

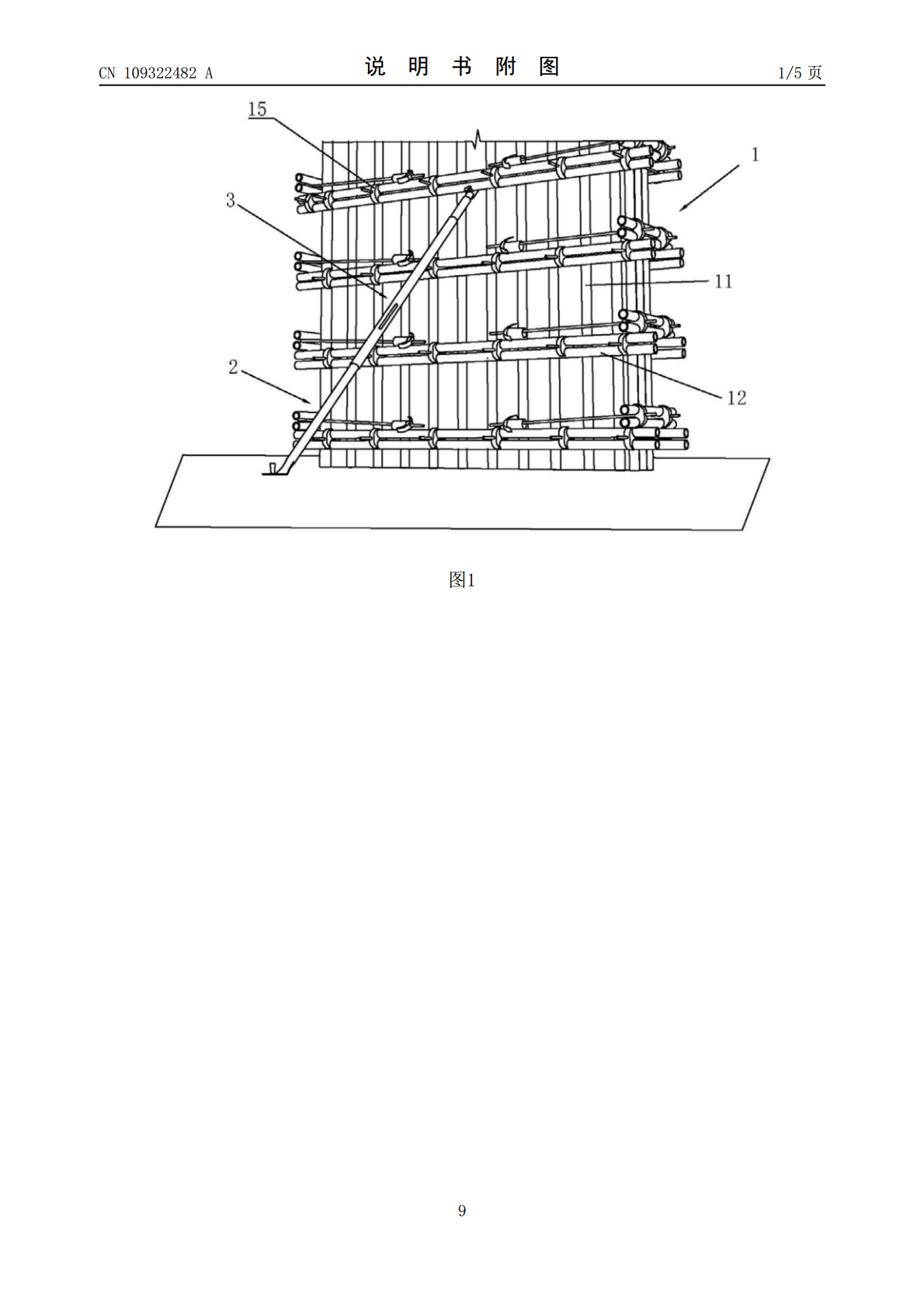

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109322482A(43)申请公布日2019.02.12(21)申请号201811244413.9(22)申请日2018.10.24(71)申请人中建二局第二建筑工程有限公司地址450000河南省郑州市金水区花园路西、农业路南6幢1单元22层2207号(72)发明人孙春娥宗路超孟丽娟张省委刘刚杨帅(74)专利代理机构南京中盟科创知识产权代理事务所(特殊普通合伙)32279代理人孙丽君(51)Int.Cl.E04G11/08(2006.01)E04G17/14(2006.01)E04G21/00(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种便捷可调式现浇墙柱模板加固支撑结构及其施工方法(57)摘要本发明提出一种便捷可调式现浇墙柱模板加固支撑结构包括墙柱现浇模板，墙柱现浇模板包括若干竖直的竖钢管、若干水平的横钢管和一对相对设置的黑模板，一对黑模板之间形成现浇空间，竖钢管与横钢管分别位于一对黑模板的外侧，两侧的横钢管由对拉螺栓连接，墙柱现浇模板的两侧分别设有用于支撑现浇墙柱模板的调节支撑杆，调节支撑杆的顶端连接横钢管，底端连接楼板，调节支撑杆上设有用于调节支撑长度的调节机构。能够有效地控制施工现场现浇混凝土的成型质量，经此方式加工的剪力墙及结构柱的成型质量均有明显上升。本发明还提出一种便捷可调式现浇墙柱模板加固支撑结构的施工方法，用于加工设置一种便捷可调式现浇墙柱模板加固支撑结构。CN109322482ACN109322482A权利要求书1/2页1.一种便捷可调式现浇墙柱模板加固支撑结构，其特征在于，包括墙柱现浇模板，所述墙柱现浇模板包括若干竖直的竖钢管、若干水平的横钢管和一对相对设置的黑模板，一对所述黑模板之间形成现浇空间，所述竖钢管与横钢管分别位于一对黑模板的外侧，两侧的所述横钢管之间连接有穿过黑模板的对拉螺栓，所述墙柱现浇模板的两侧分别设有用于支撑现浇墙柱模板的调节支撑杆，所述调节支撑杆的顶端与横钢管连接，底端与墙柱地面楼板固定，所述调节支撑杆上设有用于调节支撑长度的调节机构。2.如权利要求1所述的一种便捷可调式现浇墙柱模板加固支撑结构，其特征在于，所述调节支撑杆包括调节顶杆与调节底杆，所述调节顶杆与调节底杆的直径为36mm，所述调节机构包括设置在调节顶杆与调节底杆之间的调节套筒，所述调节套筒的外径为40mm，所述调节套筒两端内壁分别设有自锁内螺纹，所述调节顶杆接近调节套筒的一端设有与调节套筒顶端自锁内螺纹配合的外螺纹，所述调节顶杆螺纹连接在调节套筒内，所述调节底杆接近调节套筒的一端同样设有与调节套筒底端自锁内螺纹配合的外螺纹，所述调节底杆螺纹连接在调节套筒内。3.如权利要求2所述的一种便捷可调式现浇墙柱模板加固支撑结构，其特征在于，所述调节套筒两端的自锁内螺纹旋转方向相反。4.如权利要求3所述的一种便捷可调式现浇墙柱模板加固支撑结构，其特征在于，所述调节套筒两端内壁的自锁内螺纹长度分别大于调节顶杆与调节底杆端部外螺纹的长度。5.如权利要求2所述的一种便捷可调式现浇墙柱模板加固支撑结构，其特征在于，所述调节顶杆远离调节套筒的一端设有用于支撑在横钢管底部的支撑板，所述支撑板为平行于横钢管径向的平板状结构，所述支撑板远离调节套筒的一端设有与横钢管横截面直径相同的半圆状卡槽，所述卡槽的直径为50mm，所述卡槽半圆边缘切面处设有锁紧螺母，所述锁紧螺母中螺纹连接有锁紧螺栓。6.如权利要求5所述的一种便捷可调式现浇墙柱模板加固支撑结构，其特征在于，所述锁紧螺栓接近横钢管一端设有橡胶锁定垫片，所述橡胶锁定垫片的直径大于锁紧螺母的内径。7.如权利要求2所述的一种便捷可调式现浇墙柱模板加固支撑结构，其特征在于，所述调节底杆远离调节套筒的一端设有固定片，所述固定片与调节底杆之间的夹角为135°，所述固定片上设有铆孔，所述铆孔中设有锥形铆钉。8.如权利要求2所述的一种便捷可调式现浇墙柱模板加固支撑结构，其特征在于，所述调节套筒的外表面设有一对用于供抓握或插入撬棒的旋把。9.如权利要求2所述的一种便捷可调式现浇墙柱模板加固支撑结构，其特征在于，所述调节底杆的下端设有一对支撑脚，所述支撑脚分别位于调节底杆所在竖直面的两侧，所述支撑脚的一端连接有棘轮，所述调节底杆上设有与两侧棘轮配合的制动爪，所述调节底杆上还设有连接在止动爪上的弹簧，所述棘轮的棘齿朝向远离调节套筒方向设置。10.如权利要求1～9任一项所述的一种便捷可调式现浇墙柱模板加固支撑结构的施工方法，其特征在于，包括以下步骤：S1：对调节支撑杆主体进行加工，调节顶杆采用直径36mm的钢筋套丝至上端1/3处，调节底杆采用直径36mm的钢筋套丝至下端1/3处，调节套筒采用40mm规格的焊管，焊管内壁用
