一种生物有机肥料土壤修复用犁耙碎土装置.pdf

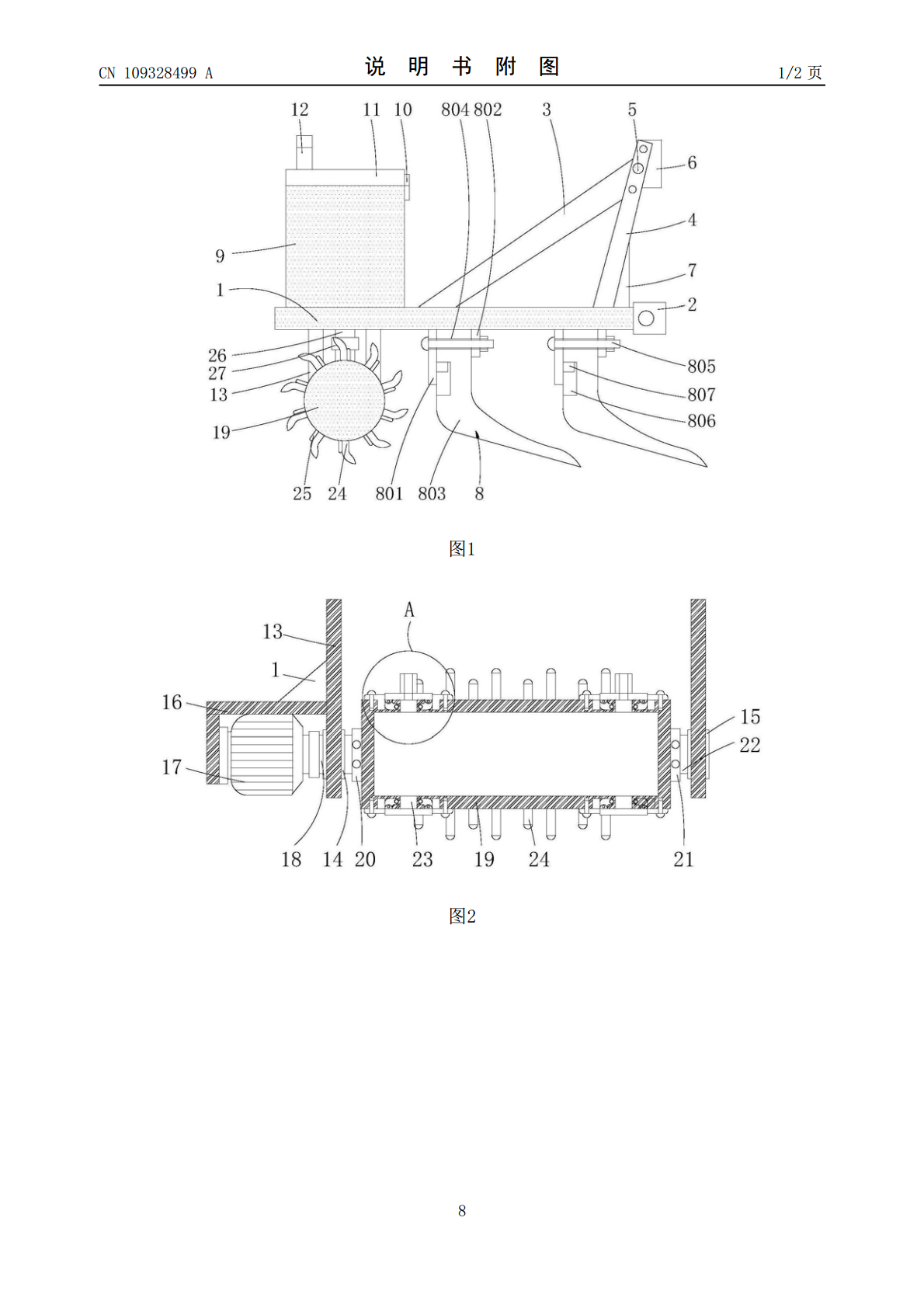

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109328499A(43)申请公布日2019.02.15(21)申请号201811264832.9(22)申请日2018.10.29(71)申请人中擘土壤环境工程技术（江苏）有限公司地址211700江苏省淮安市盱眙县经济开发区玉兰大道38-2号(72)发明人刘晓旭(51)Int.Cl.A01B49/02(2006.01)A01B49/06(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种生物有机肥料土壤修复用犁耙碎土装置(57)摘要本发明涉及土壤修复技术领域，且公开了一种生物有机肥料土壤修复用犁耙碎土装置，包括支撑架、犁耙装置，所述支撑架的右端固定连接有第一连接块，所述支撑架上表面的中部固定连接有连接杆，所述连接杆的右端固定连接有支撑杆，所述支撑杆的下端固定连接有筋板，所述筋板的下端固定连接在支撑架上，所述犁耙装置设置在支撑架下表面的右端。本发明通过对支撑板、第一轴承、第二轴承、固定架、电机、第一转杆、碎土滚轮、第一连接板、第二连接板、第二转轴、圆孔、碎土刀、出料管的设置，起到了在犁地的时候碎土效果好，犁地后碎土滚轮能顺便将土壤打碎，从而可提高土壤修复均匀性，便于人们使用，种植植物后有利于植物生长。CN109328499ACN109328499A权利要求书1/2页1.一种生物有机肥料土壤修复用犁耙碎土装置，包括支撑架(1)、犁耙装置(8)，其特征在于：所述支撑架(1)的右端固定连接有第一连接块(2)，所述支撑架(1)上表面的中部固定连接有连接杆(3)，所述连接杆(3)的右端固定连接有支撑杆(4)，所述支撑杆(4)的下端固定连接有筋板(7)，所述筋板(7)的下端固定连接在支撑架(1)上，所述犁耙装置(8)设置在支撑架(1)下表面的右端，所述犁耙装置(8)包括第一限位板(801)、第二限位板(802)、犁耙刀(803)、第一螺纹槽(804)、第一螺栓(805)、第一凹槽(806)、固定块(807)，所述第一限位板(801)和第二限位板(802)的上端均固定连接在支撑架(1)上，所述犁耙刀(803)的上端均设置在第一限位板(801)和第二限位板(802)上，所述第一螺纹槽(804)分别开设在第一限位板(801)、第二限位板(802)和犁耙刀(803)上，所述支撑架(1)上表面的左端固定连接有箱体(9)，所述支撑架(1)下表面左端的前后两端均固定连接有支撑板(13)，所述支撑板(13)的下端分别固定连接有第一轴承(14)和第二轴承(15)，左端的支撑板(13)上固定连接有固定架(16)，所述固定架(16)的内部固定连接有电机(17)，所述电机(17)输出轴的一端固定连接有第一转杆(18)，所述支撑板(13)的中部设置有碎土滚轮(19)；所述碎土滚轮(19)的左右两端分别固定连接有第一连接板(20)和第二连接板(21)，所述第二连接板(21)的右端通过铆钉固定连接有第二转轴(22)，所述第二转轴(22)的右端固定连接在第二轴承(15)上，所述碎土滚轮(19)的左右两端设置有圆孔(23)，所述箱体(9)下端的中部固定连接有入料管(26)，所述入料管(26)的下端贯穿支撑架(1)并延伸到支撑架(1)的下端通过有套管(27)固定连接有连接管(28)，所述连接管(28)的下端固定连接有挡板(29)，所述挡板(29)的左右两端均通过固定器(30)活动连接有第一卡块(31)，所述第一卡块(31)的一端开设有滚珠槽(32)，所述滚珠槽(32)的内部镶嵌有滚珠(33)，所述出料管(25)、挡板(29)、连接管(28)、套管(27)、入料管(26)、箱体(9)是相互连通的，所述圆孔(23)左右的碎土滚轮(19)上开设有第二凹槽(34)，所述第一卡块(31)的一侧紧密接触有第二卡块(35)，所述第二卡块(35)的一端设置在第二凹槽(34)内。2.根据权利要求1所述的一种生物有机肥料土壤修复用犁耙碎土装置，其特征在于：所述连接杆(3)的形状为倾斜型，所述支撑杆(4)的上端开设有圆槽(5)，所述支撑杆(4)的上端固定连接有第二连接块(6)。3.根据权利要求1所述的一种生物有机肥料土壤修复用犁耙碎土装置，其特征在于：所述第一螺纹槽(804)开设在犁耙刀(803)上，所述固定块(807)设置在第一螺纹槽(804)内，所述固定块(807)的左端固定连接在第一限位板(801)上。4.根据权利要求1所述的一种生物有机肥料土壤修复用犁耙碎土装置，其特征在于：所述箱体(9)上端的右侧通过合页(10)活动连接有盖板(11)，所述盖板(11)通过合页(10)可活动角度为零到一百八十度。5.根据权利要求4所述的一种生物有机肥料土壤修复用犁耙碎土装置，其特征在于：所述盖板(11)上表
