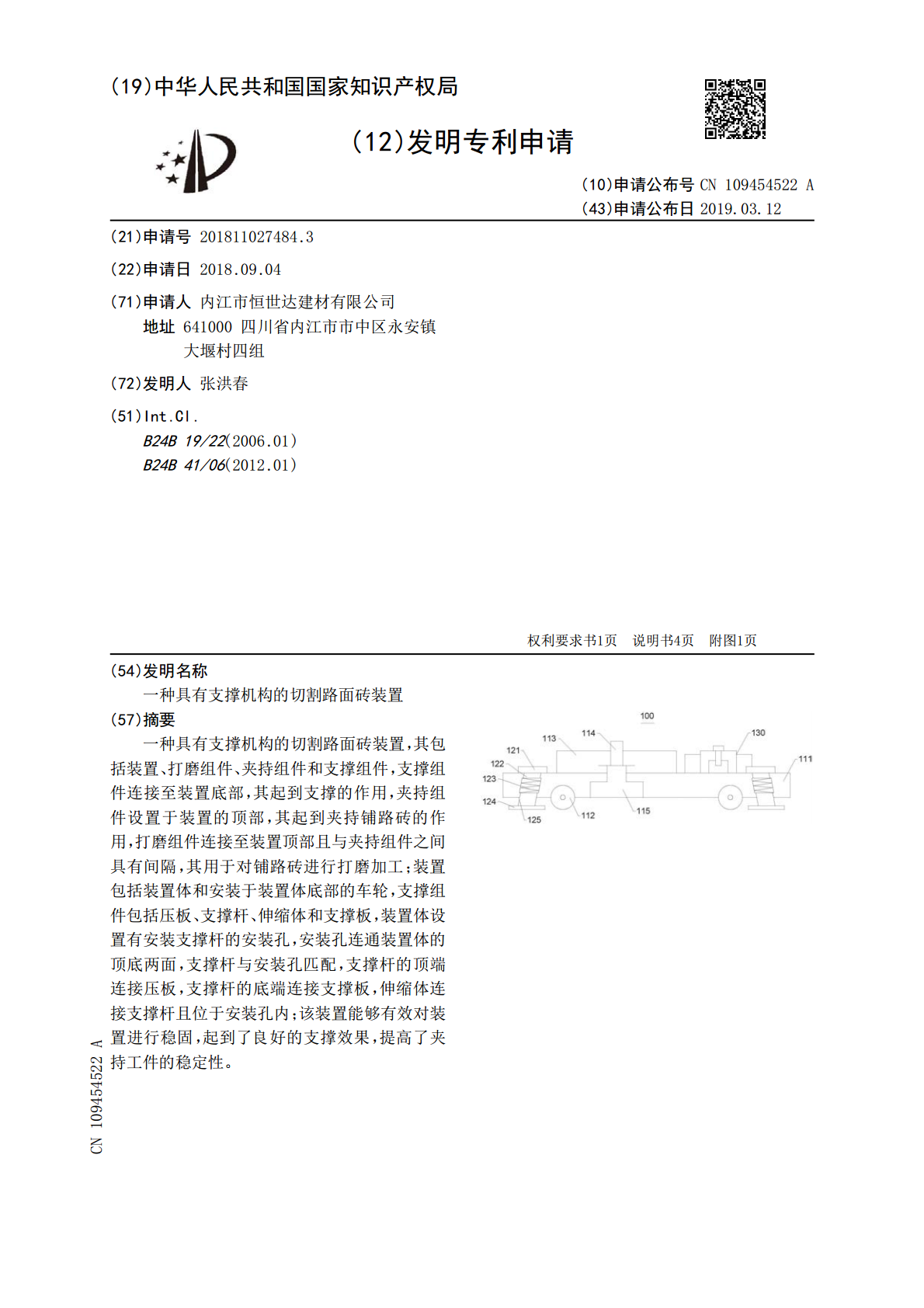

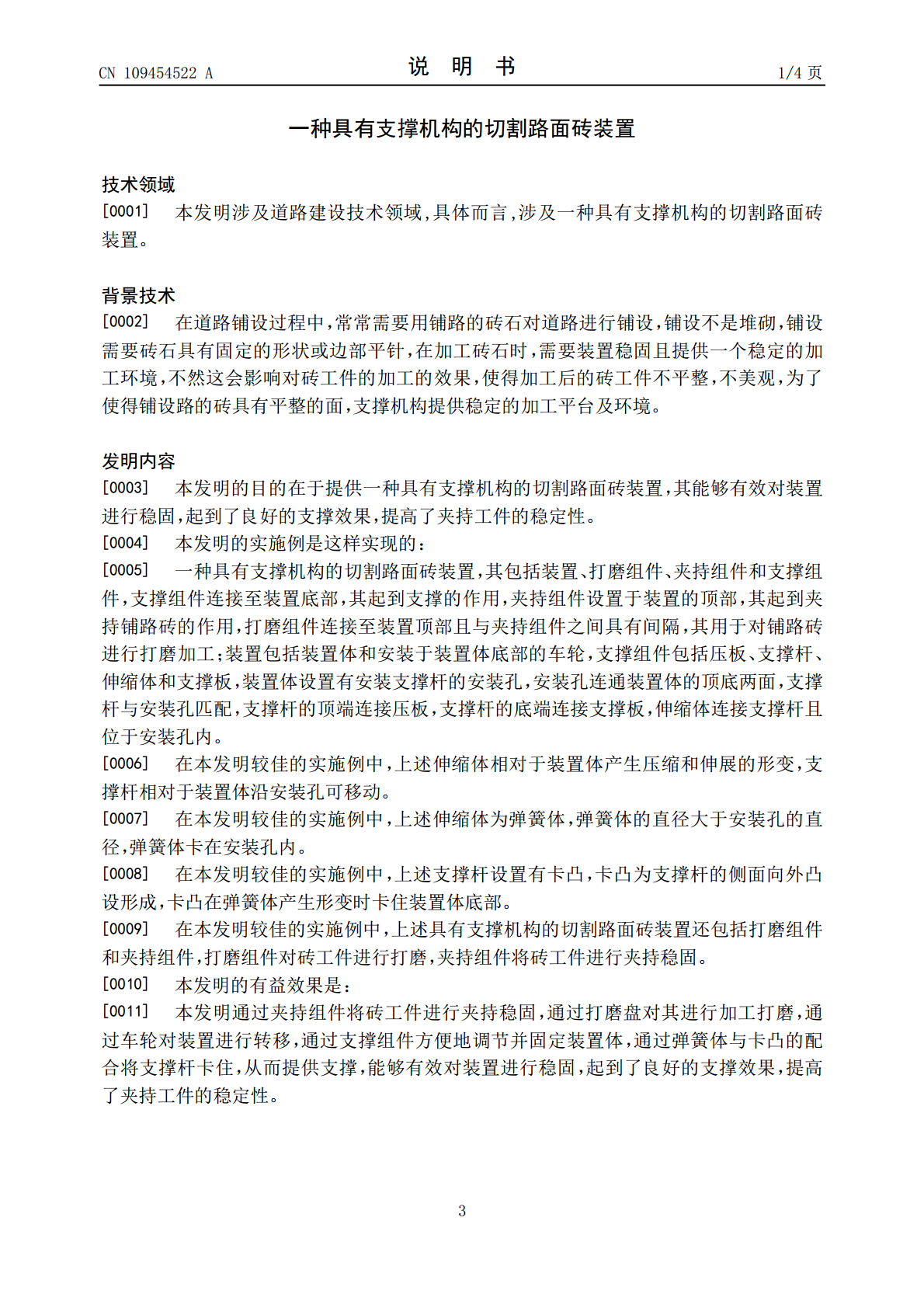

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109454522A(43)申请公布日2019.03.12(21)申请号201811027484.3(22)申请日2018.09.04(71)申请人内江市恒世达建材有限公司地址641000四川省内江市市中区永安镇大堰村四组(72)发明人张洪春(51)Int.Cl.B24B19/22(2006.01)B24B41/06(2012.01)权利要求书1页说明书4页附图1页(54)发明名称一种具有支撑机构的切割路面砖装置(57)摘要一种具有支撑机构的切割路面砖装置，其包括装置、打磨组件、夹持组件和支撑组件，支撑组件连接至装置底部，其起到支撑的作用，夹持组件设置于装置的顶部，其起到夹持铺路砖的作用，打磨组件连接至装置顶部且与夹持组件之间具有间隔，其用于对铺路砖进行打磨加工；装置包括装置体和安装于装置体底部的车轮，支撑组件包括压板、支撑杆、伸缩体和支撑板，装置体设置有安装支撑杆的安装孔，安装孔连通装置体的顶底两面，支撑杆与安装孔匹配，支撑杆的顶端连接压板，支撑杆的底端连接支撑板，伸缩体连接支撑杆且位于安装孔内；该装置能够有效对装置进行稳固，起到了良好的支撑效果，提高了夹持工件的稳定性。CN109454522ACN109454522A权利要求书1/1页1.一种具有支撑机构的切割路面砖装置，其特征在于，其包括装置和支撑组件，所述装置包括装置体和安装于装置体底部的车轮，所述支撑组件包括压板、支撑杆、伸缩体和支撑板，所述装置体设置有安装所述支撑杆的安装孔，所述安装孔连通所述装置体的顶底两面，所述支撑杆与所述安装孔匹配，所述支撑杆的顶端连接所述压板，所述支撑杆的底端连接所述支撑板，所述伸缩体连接所述支撑杆且位于所述安装孔内。2.根据权利要求1所述的具有支撑机构的切割路面砖装置，其特征在于，所述伸缩体相对于所述装置体产生压缩和伸展的形变，所述支撑杆相对于所述装置体沿所述安装孔可移动。3.根据权利要求1所述的具有支撑机构的切割路面砖装置，其特征在于，所述伸缩体为弹簧体，所述弹簧体的直径大于所述安装孔的直径，所述弹簧体卡在所述安装孔内。4.根据权利要求3所述的具有支撑机构的切割路面砖装置，其特征在于，所述支撑杆设置有卡凸，所述卡凸为所述支撑杆的侧面向外凸设形成，所述卡凸在所述弹簧体产生形变时卡住所述装置体底部。5.根据权利要求1所述的具有支撑机构的切割路面砖装置，其特征在于，所述具有支撑机构的切割路面砖装置还包括打磨组件和夹持组件，所述打磨组件对砖工件进行打磨，所述夹持组件将砖工件进行夹持稳固。2CN109454522A说明书1/4页一种具有支撑机构的切割路面砖装置技术领域[0001]本发明涉及道路建设技术领域,具体而言,涉及一种具有支撑机构的切割路面砖装置。背景技术[0002]在道路铺设过程中，常常需要用铺路的砖石对道路进行铺设，铺设不是堆砌，铺设需要砖石具有固定的形状或边部平针，在加工砖石时，需要装置稳固且提供一个稳定的加工环境，不然这会影响对砖工件的加工的效果，使得加工后的砖工件不平整，不美观，为了使得铺设路的砖具有平整的面，支撑机构提供稳定的加工平台及环境。发明内容[0003]本发明的目的在于提供一种具有支撑机构的切割路面砖装置，其能够有效对装置进行稳固，起到了良好的支撑效果，提高了夹持工件的稳定性。[0004]本发明的实施例是这样实现的：[0005]一种具有支撑机构的切割路面砖装置，其包括装置、打磨组件、夹持组件和支撑组件，支撑组件连接至装置底部，其起到支撑的作用，夹持组件设置于装置的顶部，其起到夹持铺路砖的作用，打磨组件连接至装置顶部且与夹持组件之间具有间隔，其用于对铺路砖进行打磨加工；装置包括装置体和安装于装置体底部的车轮，支撑组件包括压板、支撑杆、伸缩体和支撑板，装置体设置有安装支撑杆的安装孔，安装孔连通装置体的顶底两面，支撑杆与安装孔匹配，支撑杆的顶端连接压板，支撑杆的底端连接支撑板，伸缩体连接支撑杆且位于安装孔内。[0006]在本发明较佳的实施例中，上述伸缩体相对于装置体产生压缩和伸展的形变，支撑杆相对于装置体沿安装孔可移动。[0007]在本发明较佳的实施例中，上述伸缩体为弹簧体，弹簧体的直径大于安装孔的直径，弹簧体卡在安装孔内。[0008]在本发明较佳的实施例中，上述支撑杆设置有卡凸，卡凸为支撑杆的侧面向外凸设形成，卡凸在弹簧体产生形变时卡住装置体底部。[0009]在本发明较佳的实施例中，上述具有支撑机构的切割路面砖装置还包括打磨组件和夹持组件，打磨组件对砖工件进行打磨，夹持组件将砖工件进行夹持稳固。[0010]本发明的有益效果是：[0011]本发明通过夹持组件将砖工件进行夹持稳固，通过打磨盘对其进行加工打磨，通过车轮对装置进行转移，通过支撑组件方便地调节
