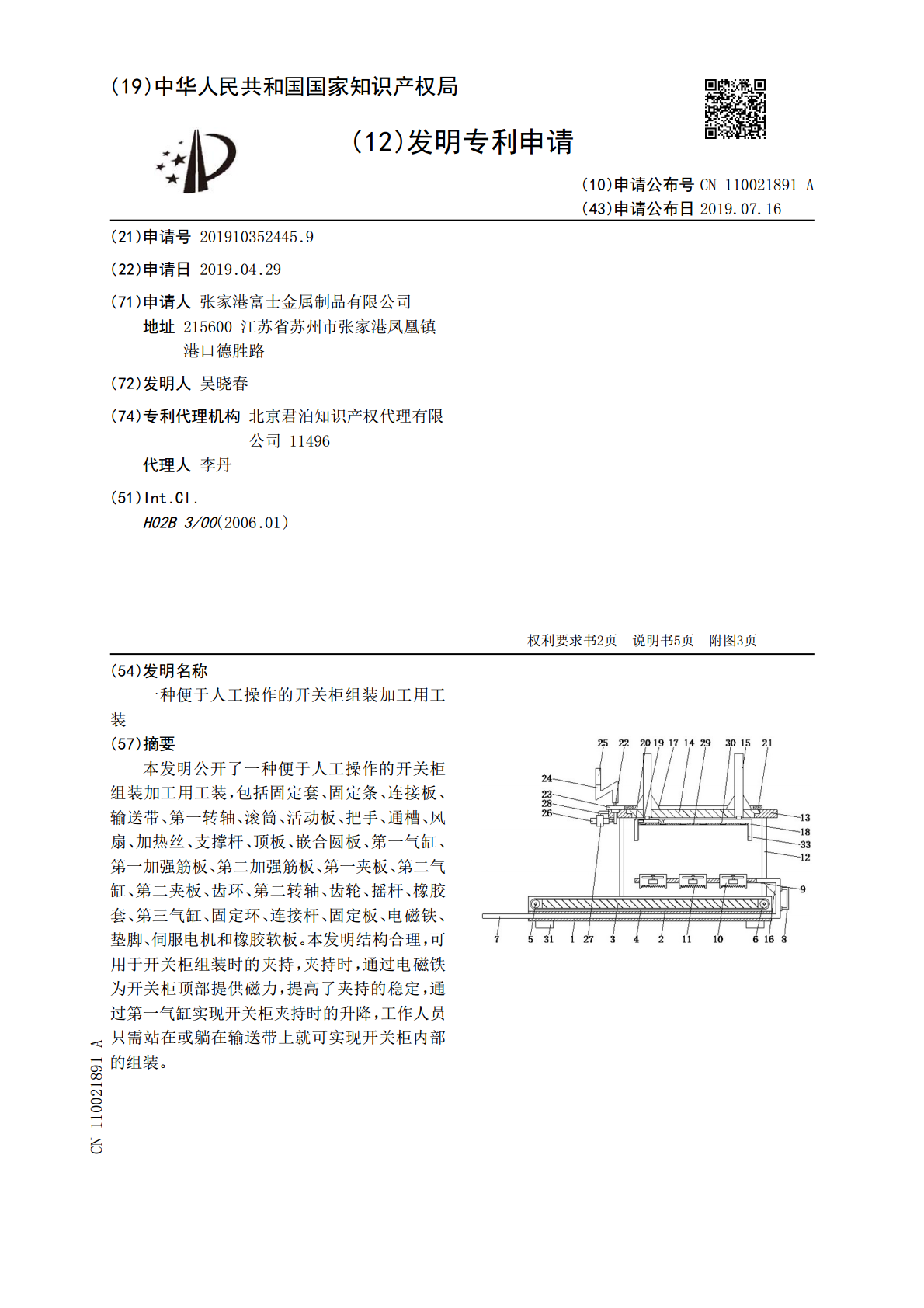

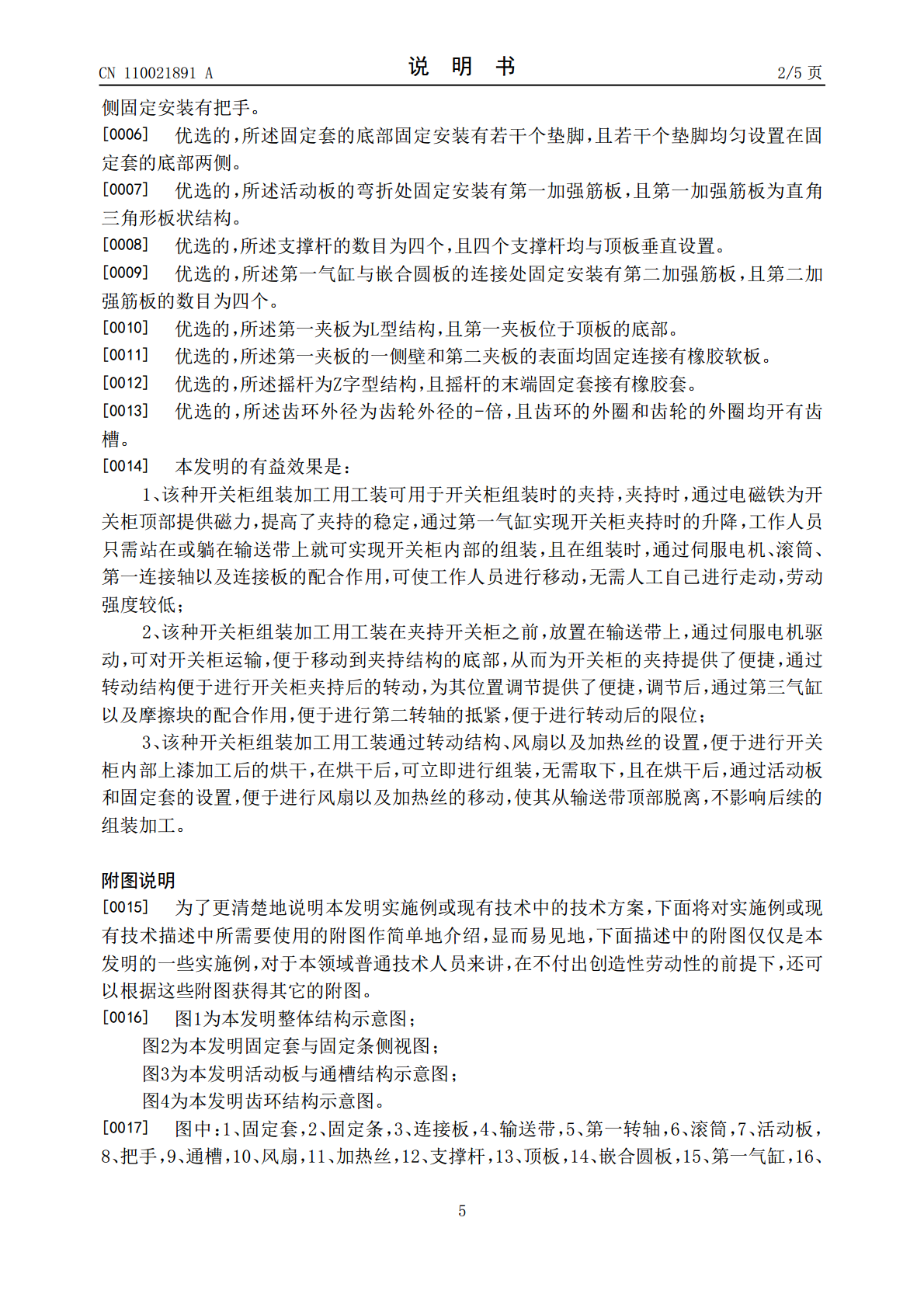

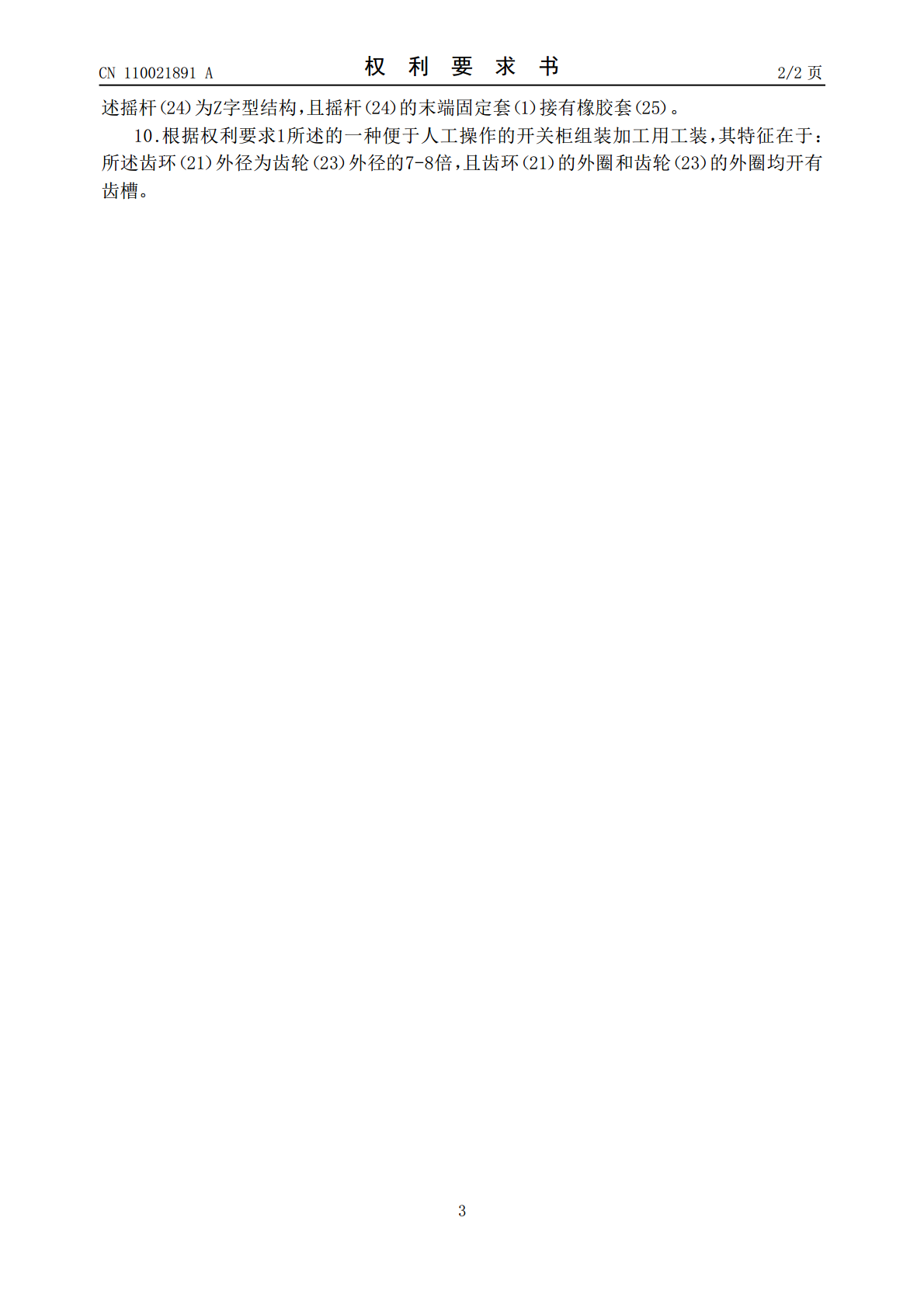

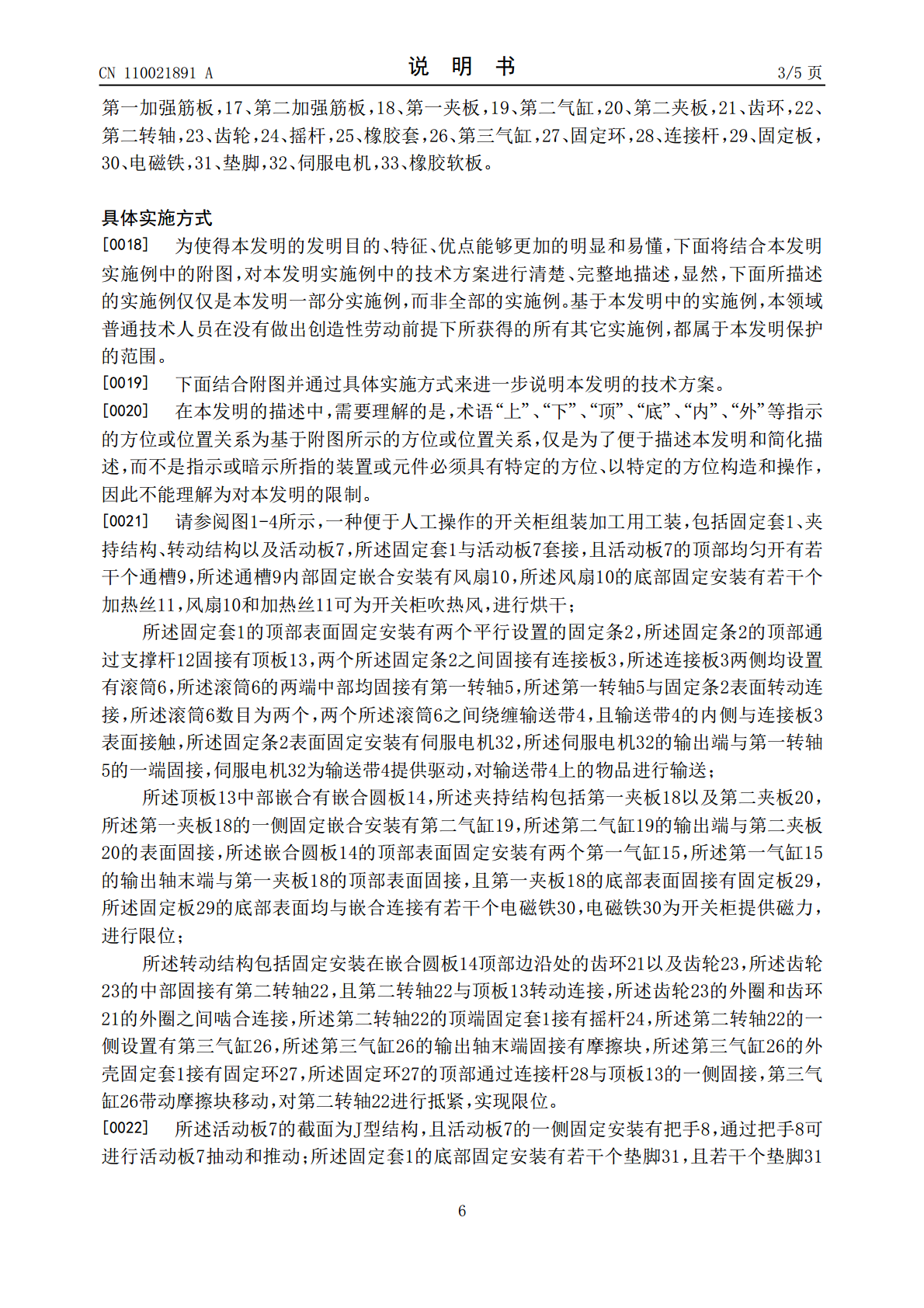

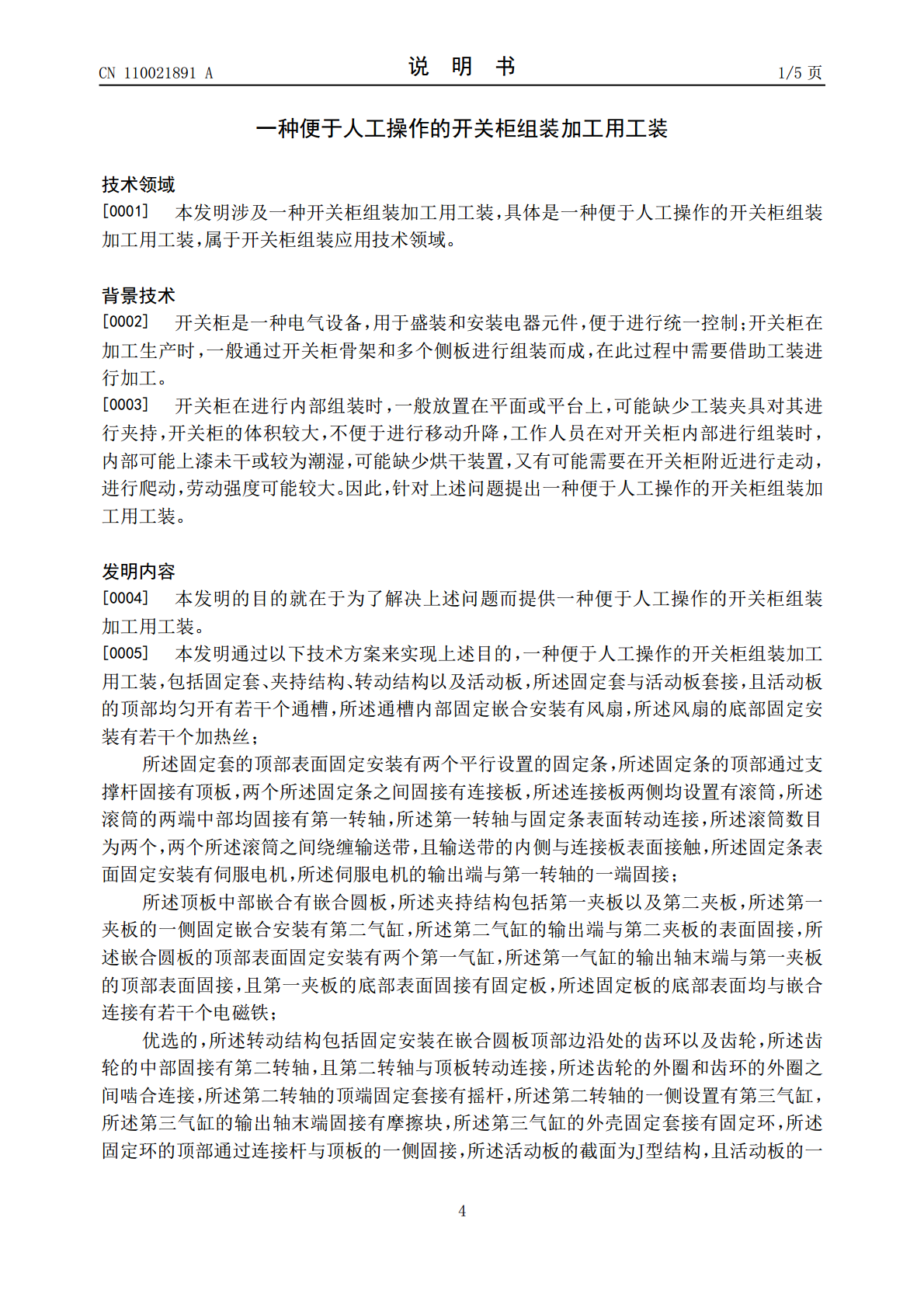

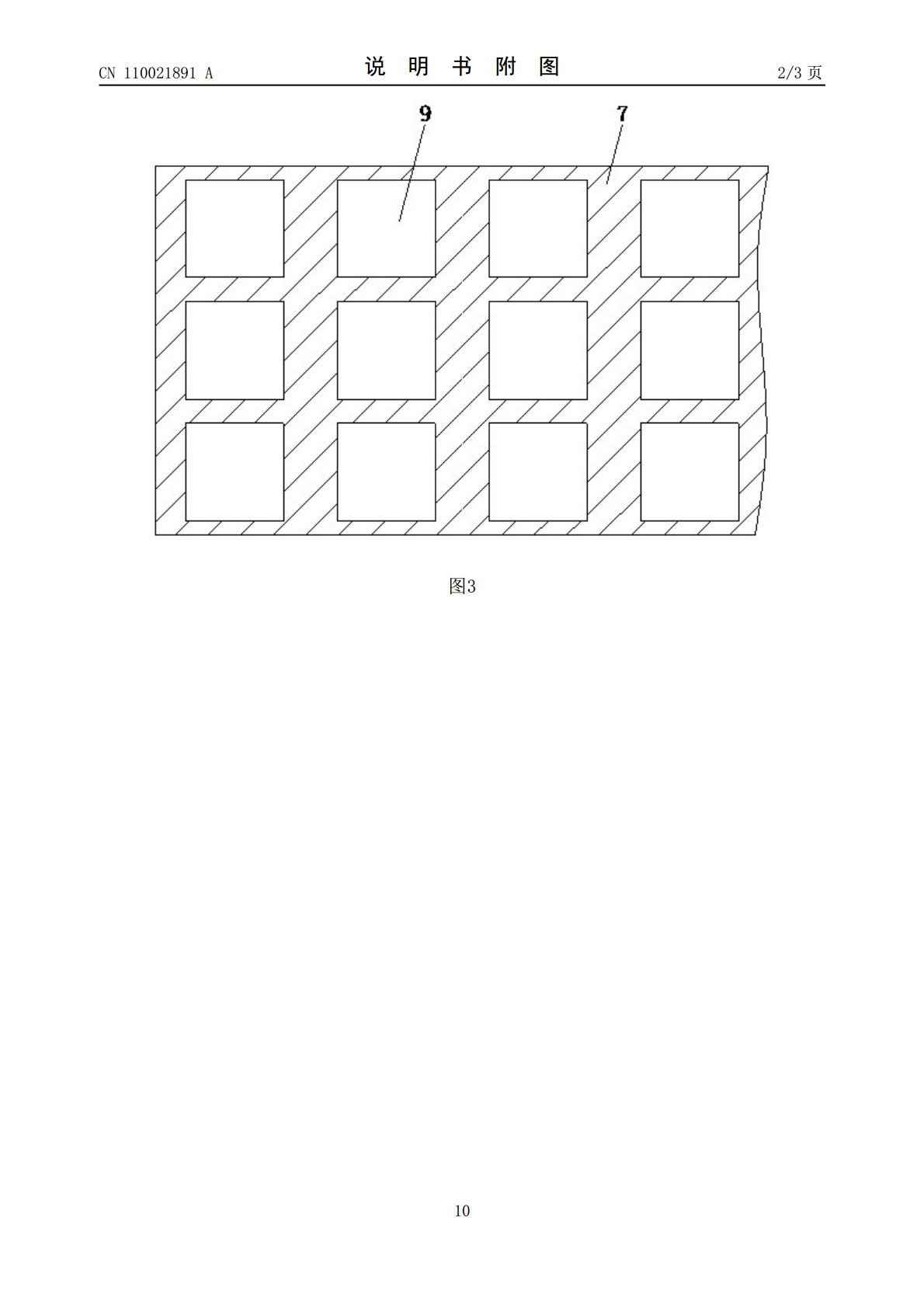

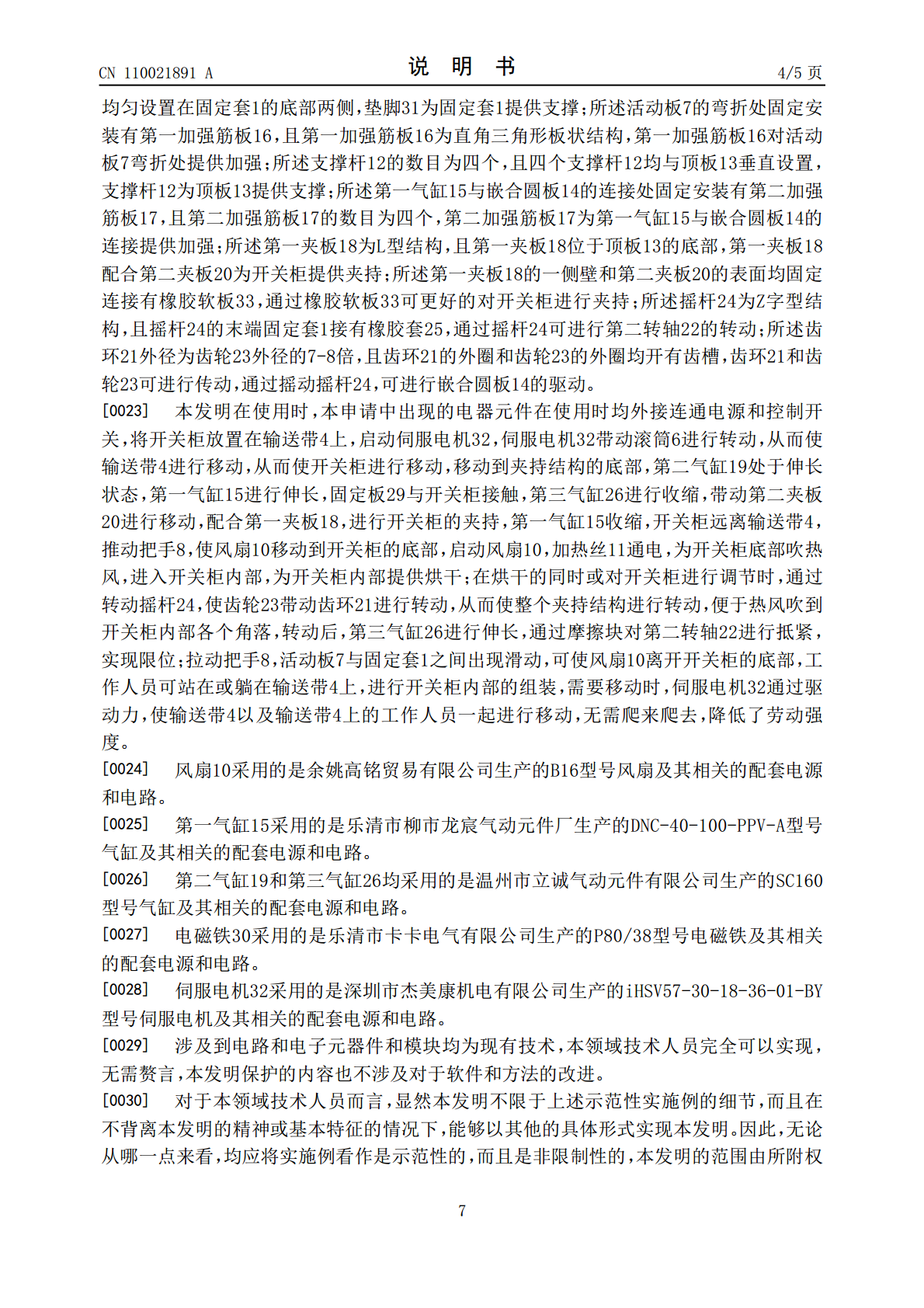

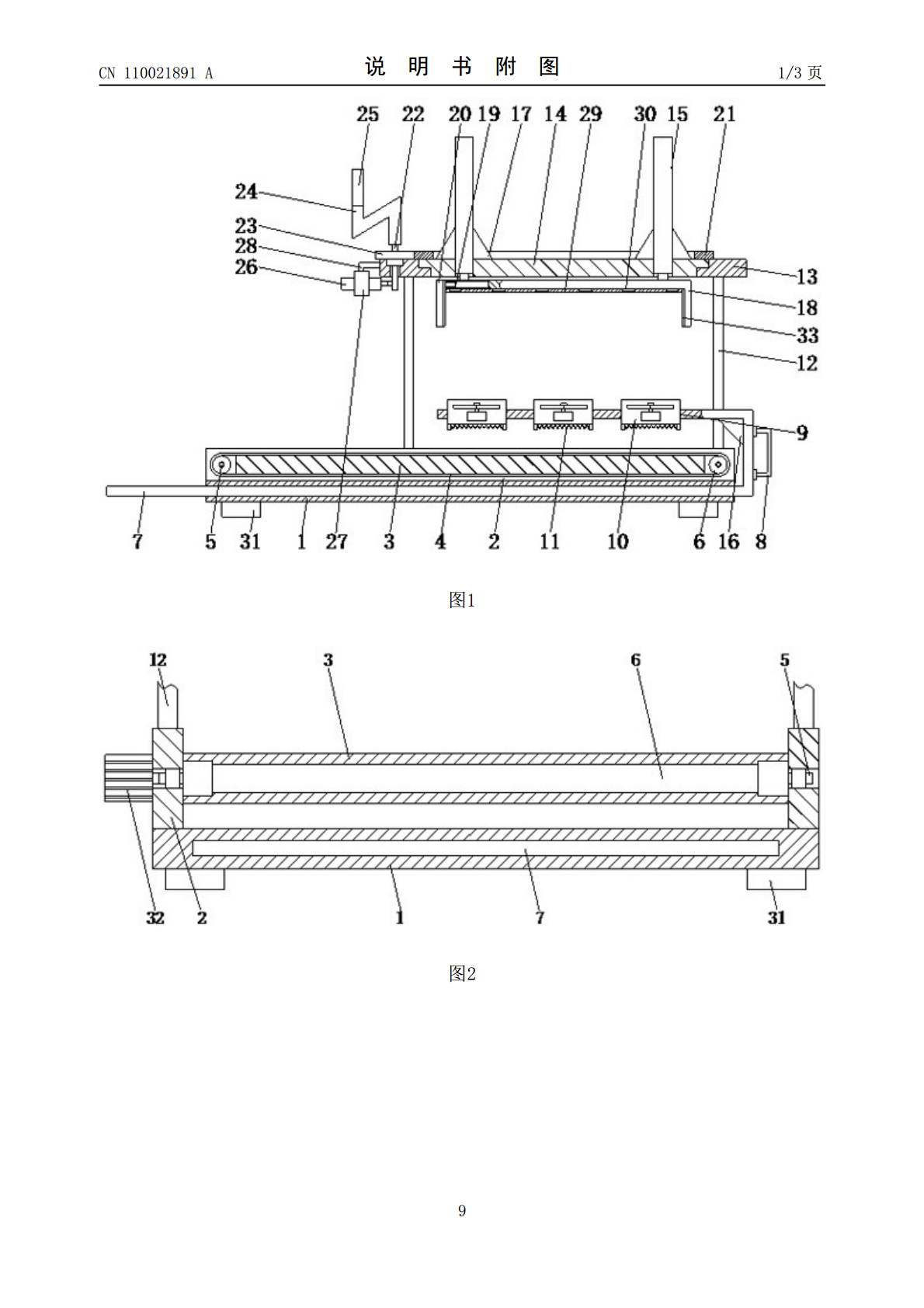

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110021891A(43)申请公布日2019.07.16(21)申请号201910352445.9(22)申请日2019.04.29(71)申请人张家港富士金属制品有限公司地址215600江苏省苏州市张家港凤凰镇港口德胜路(72)发明人吴晓春(74)专利代理机构北京君泊知识产权代理有限公司11496代理人李丹(51)Int.Cl.H02B3/00(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种便于人工操作的开关柜组装加工用工装(57)摘要本发明公开了一种便于人工操作的开关柜组装加工用工装，包括固定套、固定条、连接板、输送带、第一转轴、滚筒、活动板、把手、通槽、风扇、加热丝、支撑杆、顶板、嵌合圆板、第一气缸、第一加强筋板、第二加强筋板、第一夹板、第二气缸、第二夹板、齿环、第二转轴、齿轮、摇杆、橡胶套、第三气缸、固定环、连接杆、固定板、电磁铁、垫脚、伺服电机和橡胶软板。本发明结构合理，可用于开关柜组装时的夹持，夹持时，通过电磁铁为开关柜顶部提供磁力，提高了夹持的稳定，通过第一气缸实现开关柜夹持时的升降，工作人员只需站在或躺在输送带上就可实现开关柜内部的组装。CN110021891ACN110021891A权利要求书1/2页1.一种便于人工操作的开关柜组装加工用工装，其特征在于：包括固定套（1）、夹持结构、转动结构以及活动板（7），所述固定套（1）与活动板（7）套接，且活动板（7）的顶部均匀开有若干个通槽（9），所述通槽（9）内部固定嵌合安装有风扇（10），所述风扇（10）的底部固定安装有若干个加热丝（11）；所述固定套（1）的顶部表面固定安装有两个平行设置的固定条（2），所述固定条（2）的顶部通过支撑杆（12）固接有顶板（13），两个所述固定条（2）之间固接有连接板（3），所述连接板（3）两侧均设置有滚筒（6），所述滚筒（6）的两端中部均固接有第一转轴（5），所述第一转轴（5）与固定条（2）表面转动连接，所述滚筒（6）数目为两个，两个所述滚筒（6）之间绕缠输送带（4），且输送带（4）的内侧与连接板（3）表面接触，所述固定条（2）表面固定安装有伺服电机（32），所述伺服电机（32）的输出端与第一转轴（5）的一端固接；所述顶板（13）中部嵌合有嵌合圆板（14），所述夹持结构包括第一夹板（18）以及第二夹板（20），所述第一夹板（18）的一侧固定嵌合安装有第二气缸（19），所述第二气缸（19）的输出端与第二夹板（20）的表面固接，所述嵌合圆板（14）的顶部表面固定安装有两个第一气缸（15），所述第一气缸（15）的输出轴末端与第一夹板（18）的顶部表面固接，且第一夹板（18）的底部表面固接有固定板（29），所述固定板（29）的底部表面均与嵌合连接。2.根据权利要求1所述的一种便于人工操作的开关柜组装加工用工装，其特征在于：所述转动结构包括固定安装在嵌合圆板（14）顶部边沿处的齿环（21）以及齿轮（23），所述齿轮（23）的中部固接有第二转轴（22），且第二转轴（22）与顶板（13）转动连接，所述齿轮（23）的外圈和齿环（21）的外圈之间啮合连接，所述第二转轴（22）的顶端固定套（1）接有摇杆（24），所述第二转轴（22）的一侧设置有第三气缸（26），所述第三气缸（26）的输出轴末端固接有摩擦块，所述第三气缸（26）的外壳固定套（1）接有固定环（27），所述固定环（27）的顶部通过连接杆（28）与顶板（13）的一侧固接，所述活动板（7）的截面为J型结构，且活动板（7）的一侧固定安装有把手（8）。3.根据权利要求2所述的一种便于人工操作的开关柜组装加工用工装，其特征在于：所述固定套（1）的底部固定安装有若干个垫脚（31），且若干个垫脚（31）均匀设置在固定套（1）的底部两侧。4.根据权利要求1所述的一种便于人工操作的开关柜组装加工用工装，其特征在于：所述活动板（7）的弯折处固定安装有第一加强筋板（16），且第一加强筋板（16）为直角三角形板状结构。5.根据权利要求1所述的一种便于人工操作的开关柜组装加工用工装，其特征在于：所述支撑杆（12）的数目为四个，且四个支撑杆（12）均与顶板（13）垂直设置。6.根据权利要求1所述的一种便于人工操作的开关柜组装加工用工装，其特征在于：所述第一气缸（15）与嵌合圆板（14）的连接处固定安装有第二加强筋板（17），且第二加强筋板（17）的数目为四个。7.根据权利要求1所述的一种便于人工操作的开关柜组装加工用工装，其特征在于：所述第一夹板（18）为L型结构，且第一夹板（18）位于顶板（13）的底部。8.根据权利要求1所述的一种便于人工操作的开关柜组装加工用工装，其特征在于：所述第一夹板（18）的一侧壁和第二夹
