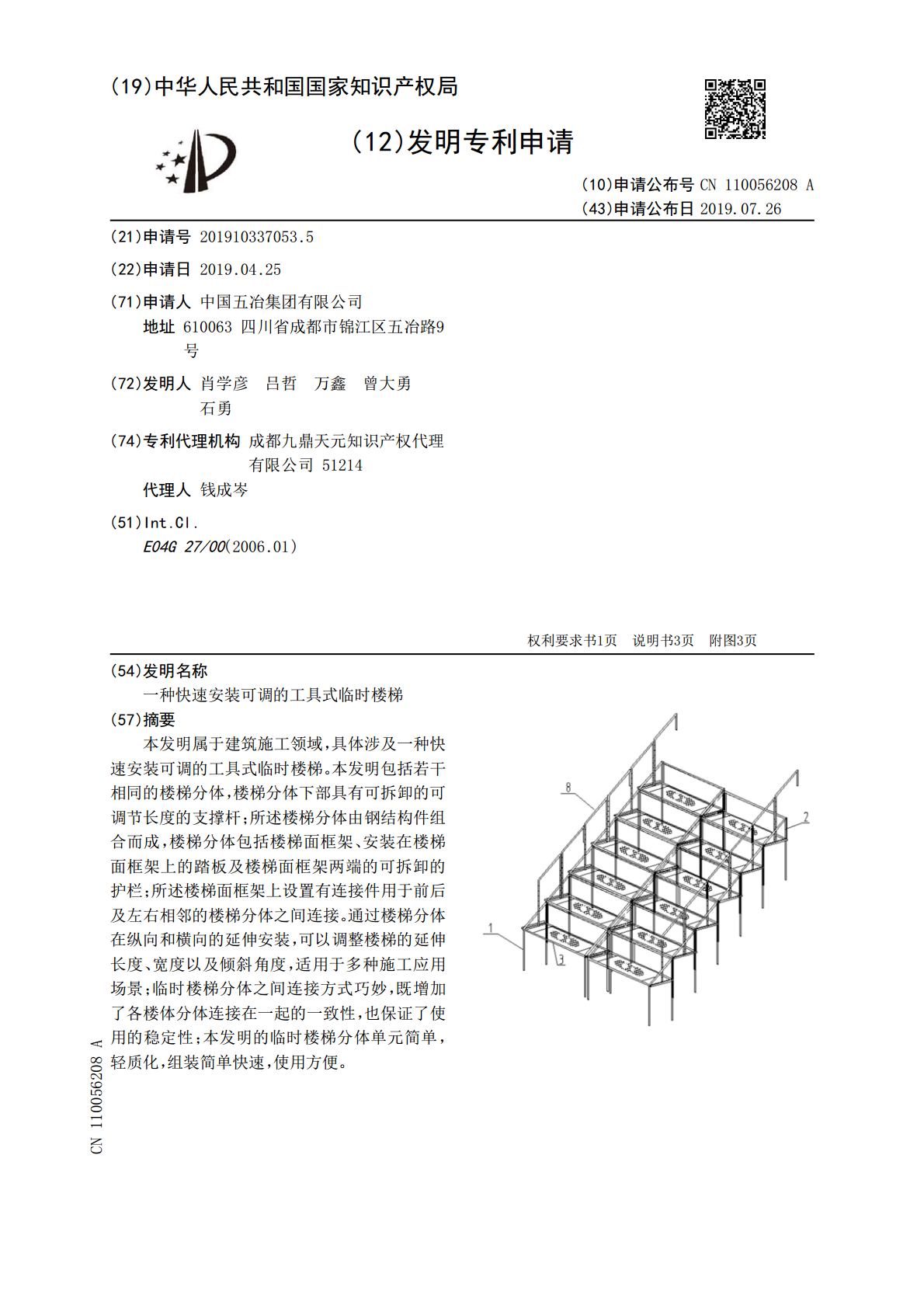

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110056208A(43)申请公布日2019.07.26(21)申请号201910337053.5(22)申请日2019.04.25(71)申请人中国五冶集团有限公司地址610063四川省成都市锦江区五冶路9号(72)发明人肖学彦吕哲万鑫曾大勇石勇(74)专利代理机构成都九鼎天元知识产权代理有限公司51214代理人钱成岑(51)Int.Cl.E04G27/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种快速安装可调的工具式临时楼梯(57)摘要本发明属于建筑施工领域，具体涉及一种快速安装可调的工具式临时楼梯。本发明包括若干相同的楼梯分体，楼梯分体下部具有可拆卸的可调节长度的支撑杆；所述楼梯分体由钢结构件组合而成，楼梯分体包括楼梯面框架、安装在楼梯面框架上的踏板及楼梯面框架两端的可拆卸的护栏；所述楼梯面框架上设置有连接件用于前后及左右相邻的楼梯分体之间连接。通过楼梯分体在纵向和横向的延伸安装，可以调整楼梯的延伸长度、宽度以及倾斜角度，适用于多种施工应用场景；临时楼梯分体之间连接方式巧妙，既增加了各楼体分体连接在一起的一致性，也保证了使用的稳定性；本发明的临时楼梯分体单元简单，轻质化，组装简单快速，使用方便。CN110056208ACN110056208A权利要求书1/1页1.一种快速安装可调的工具式临时楼梯，其特征在于：包括若干相同的楼梯分体，所述楼梯分体分为第一楼梯分体和其它楼梯分体，所述其它楼梯分体底部设置有可拆卸的可调节长度的支撑杆；所述楼梯分体由钢结构件组合而成，楼梯分体包括楼梯面框架、安装在楼梯面框架上的踏板及楼梯面框架两端的可拆卸的护栏；所述楼梯面框架上设置有连接件用于前后及左右相邻的楼梯分体之间连接。2.根据权利要求1所述的工具式临时楼梯，其特征在于：所述楼梯面框架为具有一定宽度的倾斜钢架，每一个倾斜钢架上安装一个踏板，倾斜钢架的背面两边对称设置支撑杆杆套，倾斜钢架的两侧面各安装两个扶手杆套，倾斜钢架的一侧面底部沿钢架延伸方向设置楼梯分体间杆套，另一侧面底部沿钢架延伸方向设置楼梯分体连接件；所述倾斜钢架的底部四角安装支撑杆；所述支撑杆杆套为通孔形式，相邻较高的楼梯分体安装时，将后一楼梯分体的支撑杆对应套入支撑杆杆套中；所述扶手杆套底部封闭，扶手的支脚套入相邻的倾斜钢架的扶手杆套中；所述楼梯分体间杆套为通孔形式，横向安装多个楼梯分体时，相邻楼梯分体上的楼梯分体连接件套入楼梯分体间杆套，以拓宽临时楼梯的宽度。3.根据权利要求1所述的工具式临时楼梯，其特征在于：所述支撑杆由第一杆体与第二杆体组成，所述第一杆体套装在第二杆体内可在第二杆体，第一杆体与第二杆体上对应处设置有安装孔，可通过螺杆将第一杆体与第二杆体固定。4.根据权利要求3所述的工具式临时楼梯，其特征在于：所述支撑杆的第一杆体通过卡箍与倾斜钢架的底部固定。5.根据权利要求2所述的工具式临时楼梯，其特征在于：所述扶手杆套与扶手的前后两支脚尺寸相匹配，所述扶手支脚嵌合在扶手杆套内，由于扶手杆套底部封闭，对扶手实现支撑，扶手杆套与扶手的连接处通过卡箍固定。6.根据权利要求2所述的工具式临时楼梯，其特征在于：所述楼梯分体连接件为弧形连接杆，所述楼梯分体连接件连接杆可套入楼梯分体间杆套中，利用紧固件紧固。7.根据权利要求1所述的工具式临时楼梯，其特征在于：所述临时楼梯坡度不超过45°。8.根据权利要求1-7任一项所述的工具式临时楼梯，其特征在于：可通过在支撑杆外部设置卡箍，在支撑杆之间安装与地面平行的横向固楞加强紧固。2CN110056208A说明书1/3页一种快速安装可调的工具式临时楼梯技术领域[0001]本发明属于建筑施工领域，具体涉及一种快速安装可调的工具式临时楼梯。背景技术[0002]在建筑施工工程中，经常需要搭建使用工具式临时楼梯。例如针对修建底层建筑时，需要建筑工人从地面通过临时楼梯自行通往或运输部分建材到第一层及以上低层建筑的楼面。现有技术的临时楼梯一般设置在位于建筑物外表面的脚手架结构或其内部，然而在具体使用过程中，现有技术的临时楼梯缺乏对高度的适应性，即临时楼梯由于其多个台阶形成的向上倾斜角度的一致，因此只适合固定的建筑底层高度，而无法满足由于建筑层高所带来的楼梯高度需足的变化。另外，临时楼梯的宽度与倾斜角度也无法调节，使用时同样有局限性。发明内容[0003]本发明目的在于：针对上述存在的问题，提供一种快速安装可调的工具式临时楼梯，使得楼梯的高度、宽度及倾斜角度均可调，提高临时楼梯的适应范围及安装效率。[0004]本发明包括以下技术方案：[0005]一种快速安装可调的工具式临时楼梯，包括若干相同的楼梯分体，所述楼梯分体分为第一楼梯分体和其它楼梯分体，所述
