一种吸音吊顶.pdf

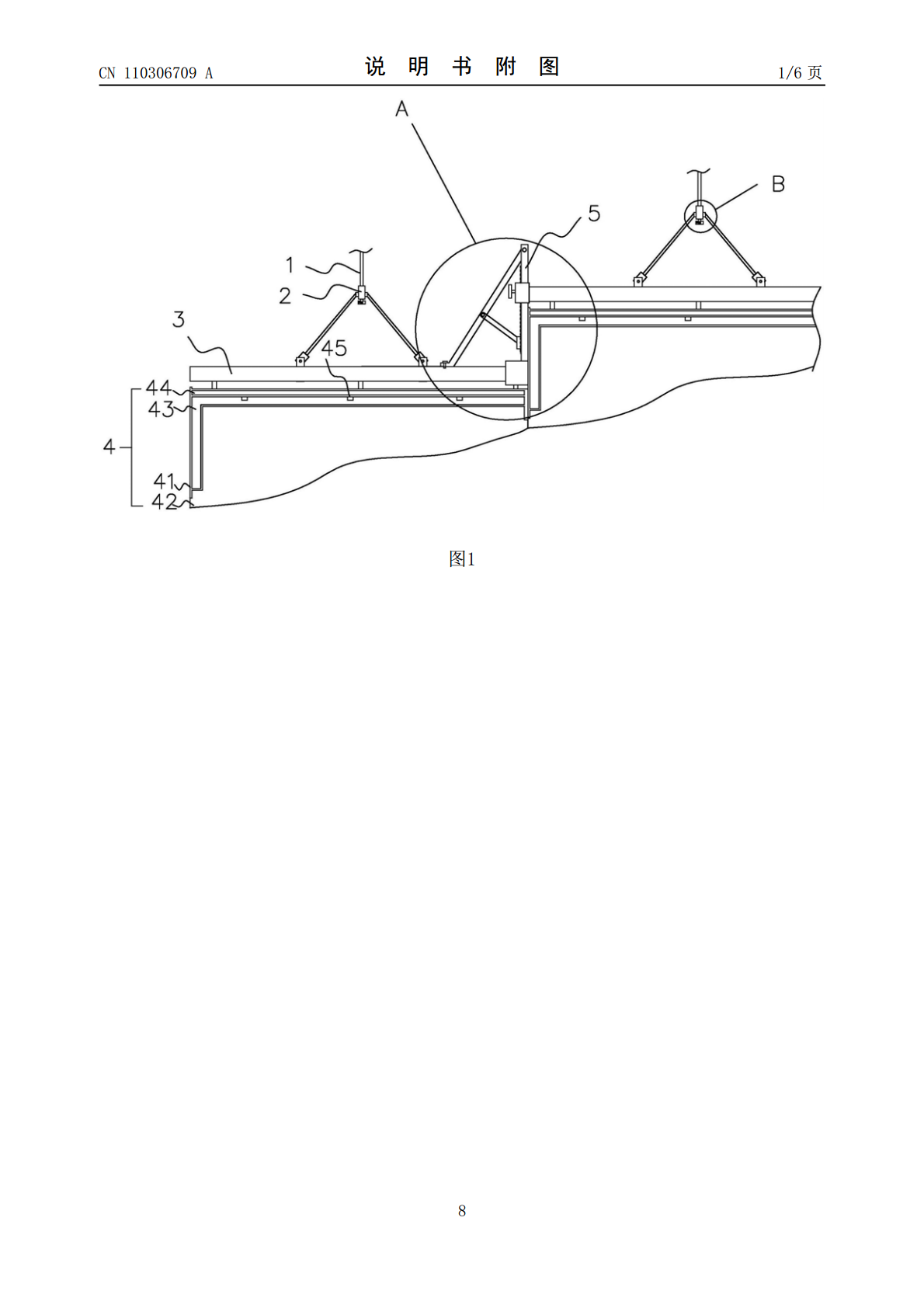

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110306709A(43)申请公布日2019.10.08(21)申请号201810256103.2E04B9/22(2006.01)(22)申请日2018.03.27(71)申请人深圳市晶艺装饰设计工程有限公司地址518038广东省深圳市福田区福保街道市花路19号港安大厦第三层D-1D-2单位(仅限办公)(72)发明人罗全芳(74)专利代理机构北京维正专利代理有限公司11508代理人何星民(51)Int.Cl.E04B9/00(2006.01)E04B9/18(2006.01)E04B9/06(2006.01)E04B9/10(2006.01)权利要求书2页说明书4页附图6页(54)发明名称一种吸音吊顶(57)摘要本发明公开了一种吸音吊顶，包括吊杆，吊件和主龙骨，所述主龙骨包括多个设置于不同高度的分龙骨，所述分龙骨的下端安装有吸音板，相邻分龙骨之间设置有连接件，所述连接件包括连接座、两根支撑杆、连接杆和连接台，所述支撑杆下端固定在连接座上，所述连接台滑动连接在支撑杆上，所述连接台上设置有龙骨连接孔，位于上方的分龙骨插入连接台中，位于下方的分龙骨与连接座相连，所述支撑杆顶端通过连接杆相连，所述连接杆上转动连接有加强杆，所述加强杆的下端与下方分龙骨相连接，所述连接台与支撑杆之间设置有锁定机构，通过上述设置，支撑杆、连接杆与分龙骨之间形成三角支撑结构，结构强度增加，吊顶使用寿命长。CN110306709ACN110306709A权利要求书1/2页1.一种吸音吊顶，包括吊杆(1)、吊件(2)和主龙骨，所述主龙骨包括多个设置于不同高度的分龙骨(3)，其特征在于，所述分龙骨(3)的下端安装有吸音板(4)，相邻分龙骨(3)之间设置有连接件(5)，所述连接件(5)包括连接座(51)、两根支撑杆(52)、连接杆(53)和连接台(54)，所述支撑杆(52)下端固定在连接座(51)上，所述连接台(54)滑动连接在支撑杆(52)上，所述连接台(54)上设置有龙骨连接孔(541)，位于上方的分龙骨(3)插入连接台(54)中，位于下方的分龙骨(3)与连接座(51)相连，所述支撑杆(52)顶端通过连接杆(53)相连，所述连接杆(53)上转动连接有加强杆(55)，所述加强杆(55)的下端与下方分龙骨(3)相连接，所述连接台(54)与支撑杆(52)之间设置有锁定机构。2.根据权利要求1所述的一种吸音吊顶，其特征在于：所述锁定机构包括位于支撑杆(52)远离上方分龙骨(3)的一侧上的若干支撑锥型齿(521)，所述连接台(54)内滑动连接有锁定块(542)，所述锁定块(542)上设置有与支撑杆(52)上支撑锥型齿(521)方向相反的锁定锥型齿(543)，所述连接台(54)侧面设置有推拉装置，所述推拉装置控制锁定块(542)与支撑杆(52)的咬合和分离。3.根据权利要求2所述的一种吸音吊顶，其特征在于：所述连接台(54)上开有通向支撑锥型齿(521)的锁定孔(545)，所述锁定孔(545)分为螺纹段(5451)和滑动段(5452)，所述推拉装置包括螺纹滑动连接于锁定孔(545)处的调节螺杆(546)，所述调节螺杆(546)的顶端设置有T型牵引头(5461)，所述锁定块(542)上设置与牵引头(5461)配合的牵引槽(5421)，调节螺杆(546)转动带动锁定块(542)发生移动，所述的调节螺杆(546)远离锁定块(542)的一端设置有手转把手(5462)。4.根据权利要求2所述的一种吸音吊顶，其特征在于：所述加强杆(55)上铰接有辅助撑杆(551)，所述辅助撑杆(551)的远离铰接位置的一端具有与支撑锥型齿(521)配合的辅助锥型齿。5.根据权利要求1所述的一种吸音吊顶，其特征在于：所述连接座(51)上设置有供下方分龙骨(3)插入的固定槽(511)，支撑杆(52)远离朝向上方分龙骨(3)的侧面与连接座(51)远离下方分龙骨(3)的侧面平齐。6.根据权利要求1所述的一种吸音吊顶，其特征在于：所述吸音板(4)包括吸音支架(41)，所述吸音支架(41)上自下至上依次设置有装饰板(42)、聚酯纤维隔音板(43)和隔音盘(44)，所述隔音盘(44)的开口被聚酯纤维隔音板(43)封堵，形成隔音腔，所述装饰板(42)具有多孔结构。7.根据权利要求6所述的一种吸音吊顶，其特征在于：所述吸音支架(41)包括长挡板(411)和短挡板(412)，所述长挡板(411)和短挡板(412)上都设置有腰形连接孔，上方分龙骨(3)的长挡板(411)与下方分龙骨(3)的短挡板(412)螺纹连接。8.根据权利要求6或7所述的一种吸音吊顶，其特征在于：所述聚酯纤维隔音板(43)的截面呈L形，相邻的聚酯纤维隔音板(43)相互抵触
