一种多普勒差分干涉仪的低热传导微应力装夹支撑结构.pdf

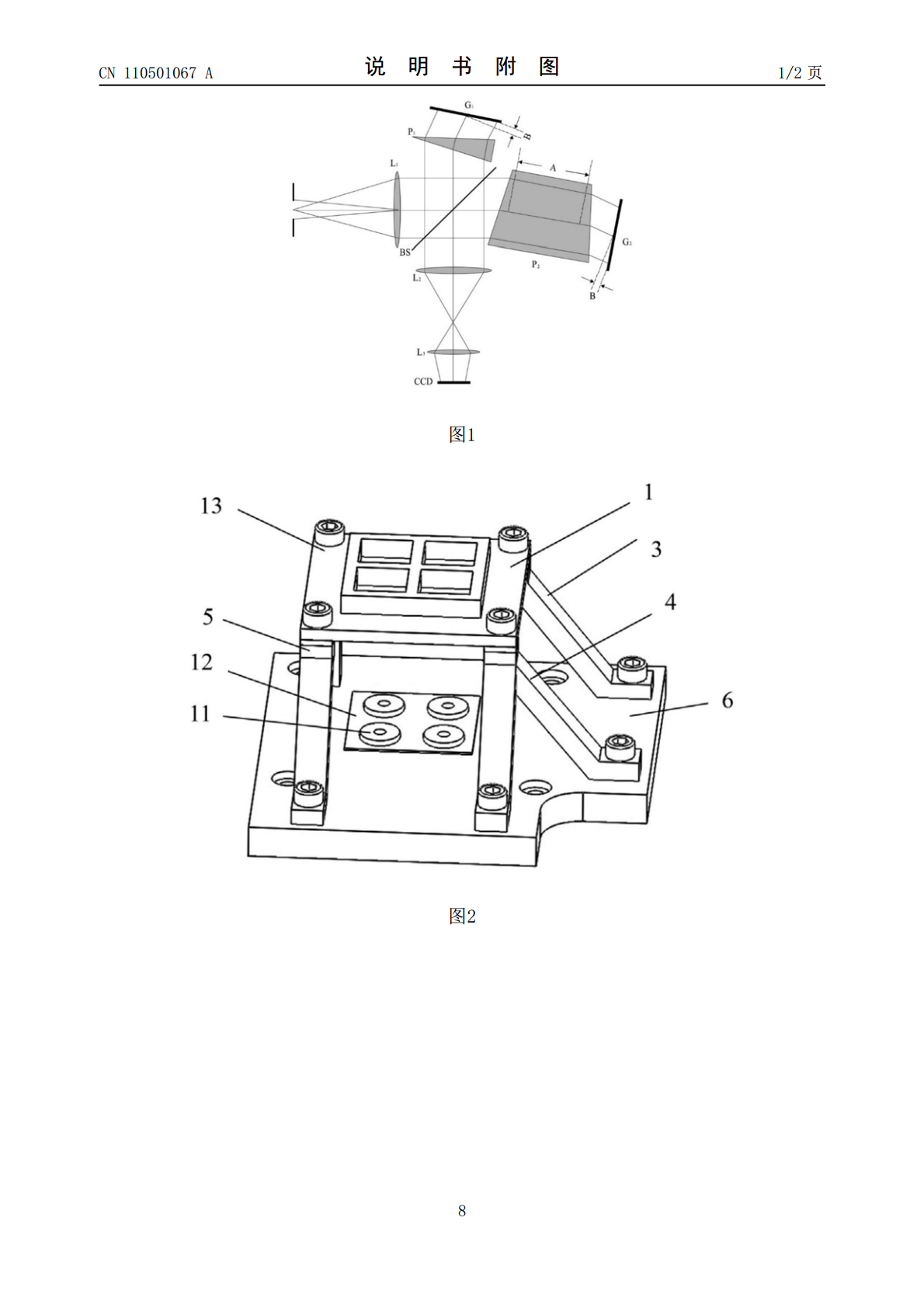

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110501067A(43)申请公布日2019.11.26(21)申请号201810469174.0(22)申请日2018.05.16(71)申请人中国科学院西安光学精密机械研究所地址710119陕西省西安市高新区新型工业园信息大道17号(72)发明人孙剑白玉龙郝雄波武俊强张兆会白清兰畅晨光冯玉涛(74)专利代理机构西安智邦专利商标代理有限公司61211代理人汪海艳(51)Int.Cl.G01J3/02(2006.01)G01J3/28(2006.01)G01J3/45(2006.01)权利要求书1页说明书5页附图2页(54)发明名称一种多普勒差分干涉仪的低热传导微应力装夹支撑结构(57)摘要本发明涉及一种多普勒差分干涉仪的低热传导微应力装夹支撑结构，解决了现有支撑结构存在的结构复杂、装调难度大及对多普勒差分干涉仪的力热性能的影响问题。该支撑结构包括底座，底座的上表面设有n个第一环形凸台，n个第一环形凸台的凸台面用于与多普勒差分干涉仪的分光棱镜的下表面粘接；还包括压盖，压盖通过支撑杆与底座连接，用于对多普勒差分干涉仪分光棱镜的上表面施加预紧力；压盖的下表面设有与第一环形凸台一一对应的n个第二环形凸台；第二环形凸台的凸台面用于与多普勒差分干涉仪的分光棱镜的上表面接触，其中n为大于等于3的自然数。该支撑结构简单，易于装调多普勒差分干涉仪。CN110501067ACN110501067A权利要求书1/1页1.一种多普勒差分干涉仪的低热传导微应力装夹支撑结构，包括底座(6)，其特征在于：所述底座(6)的上表面设有n个第一环形凸台(11)，n个第一环形凸台(11)的凸台面用于与多普勒差分干涉仪(2)中分光棱镜的下表面粘接；还包括压盖(1)，所述压盖(1)通过支撑杆与底座(6)连接，用于对多普勒差分干涉仪(2)分光棱镜的上表面施加预紧力；所述压盖(1)的下表面设有与第一环形凸台(11)一一对应的n个第二环形凸台；第二环形凸台的凸台面用于与多普勒差分干涉仪的分光棱镜的上表面接触，其中n为大于等于3的自然数。2.根据权利要求1所述的一种多普勒差分干涉仪的低热传导微应力装夹支撑结构，其特征在于：n＝4，四个第一环形凸台(11)的凸台面的中心连线为正方形，其中两个对角上的第一环形凸台面的中心连线与分光棱镜的分光面共面。3.根据权利要求1或2所述的一种多普勒差分干涉仪的低热传导微应力装夹支撑结构，其特征在于：还包括n个橡皮垫，当多普勒差分干涉仪的分光棱镜粘接在第一环形凸台(11)面上时，n个橡皮垫分别设置于n个第二环形凸台的凸台面与多普勒差分干涉仪的分光棱镜的上表面之间。4.根据权利要求3所述的一种多普勒差分干涉仪的低热传导微应力装夹支撑结构，其特征在于：所述橡皮垫与第二环形凸台的凸台面形状匹配。5.根据权利要求4所述的一种多普勒差分干涉仪的低热传导微应力装夹支撑结构，其特征在于：还包括设置于底座(6)与第一环形凸台(11)之间的缓冲层(12)；底座(6)、第一环形凸台(11)和缓冲层(12)的材料均为殷钢。6.根据权利要求3所述的一种多普勒差分干涉仪的低热传导微应力装夹支撑结构，其特征在于：所述压盖(1)为方形，所述支撑杆包括一个直杆(7)、两个第一斜筋(3)和一个第二斜筋(4)，所述直杆(7)的一端通过螺钉与所述压盖第一角(13)连接，另一端固定在底座(6)上；第二斜筋(4)为“人”字形，其一端通过螺钉与压盖第一角(13)的对角连接，另两端固定在底座(6)上；两个第一斜筋(3)的一端分别通过螺钉连接在与压盖第一角(13)相邻的两个角上，另一端固定在底座(6)上。7.根据权利要求6所述的一种多普勒差分干涉仪的低热传导微应力装夹支撑结构，其特征在于：还包括位于压盖(1)与支撑杆之间的修切垫(5)。8.根据权利要求7所述的一种多普勒差分干涉仪的低热传导微应力装夹支撑结构，其特征在于：压盖(1)的上表面设有加强筋；所述底座(6)上设置有对外连接的通孔。2CN110501067A说明书1/5页一种多普勒差分干涉仪的低热传导微应力装夹支撑结构技术领域[0001]本发明涉及一种支撑装置，尤其涉及一种多普勒差分干涉仪的低热传导微应力装夹支撑结构。背景技术[0002]多普勒差分干涉光谱技术是2006年由美国海军实验室ChristophR.Englert研究团队提出的一种全新的大气风场探测技术，其实质是一种非对称形式的空间外差干涉仪，如附图1所示，它的系统结构由迈克尔逊干涉仪改进而成，用两块与光轴呈一定倾角且位置固定的光栅代替了传统迈克尔逊干涉仪中的两个平面反射镜，并在干涉仪两臂之间引入一定的不对称量，从而使干涉仪能够在系统参数不变的情况下大大的增加光谱分辨率。其探测大气风速的主要原理是
