一种减震型腿部康复器械.pdf

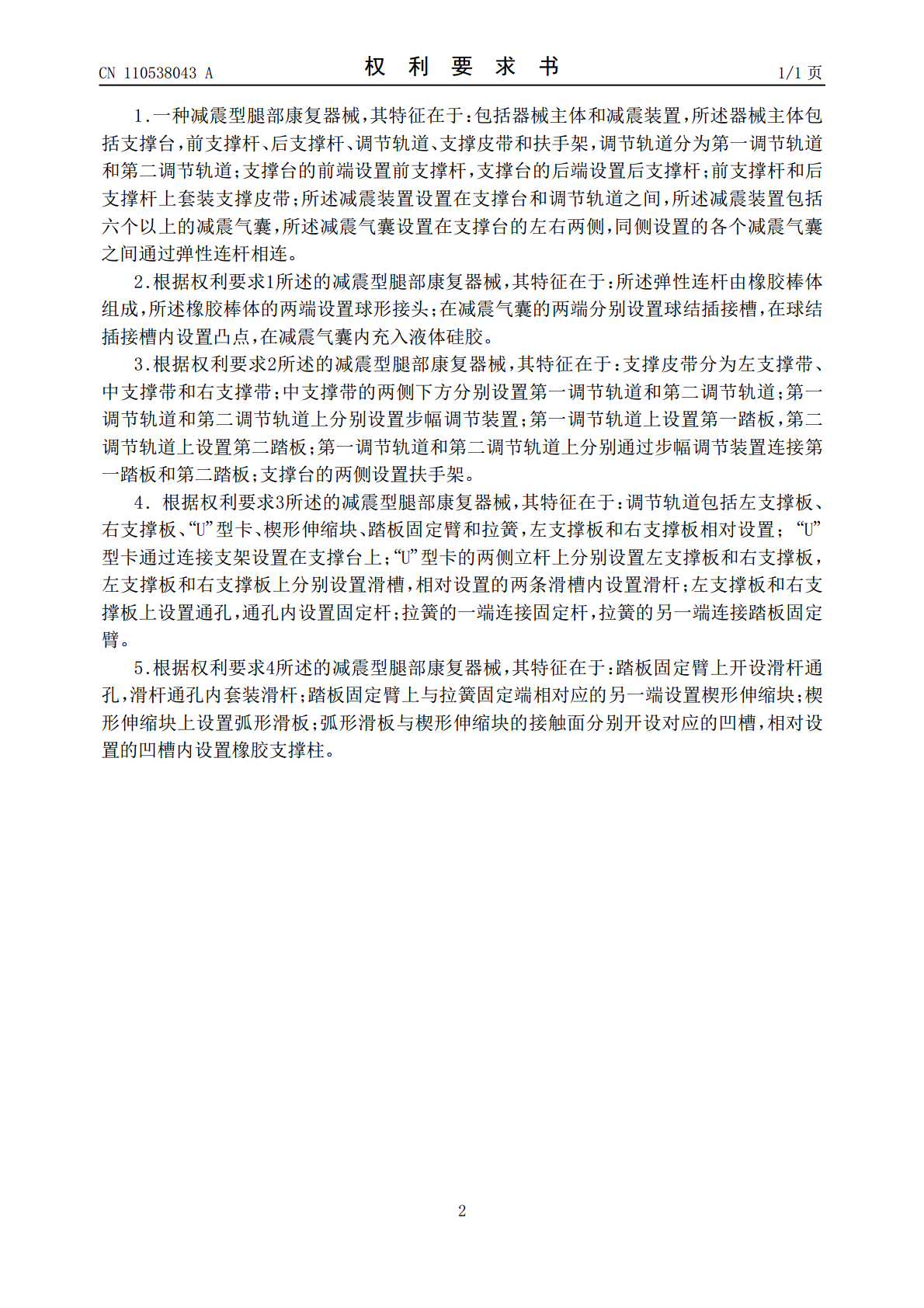

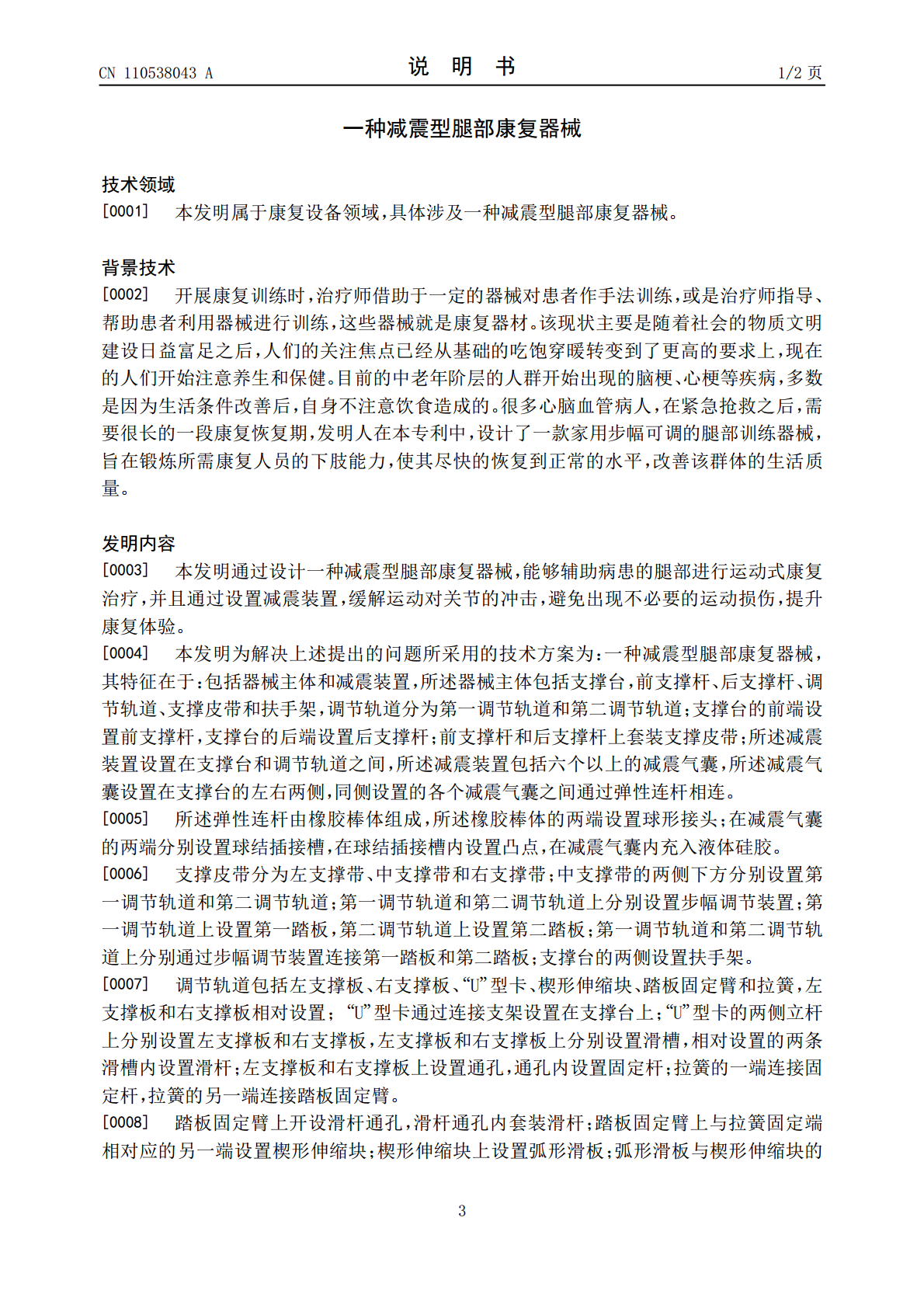

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110538043A(43)申请公布日2019.12.06(21)申请号201810523117.6(22)申请日2018.05.28(71)申请人伊海建地址255100山东省淄博市淄川区龙泉镇尚庄村兴华巷376号(72)发明人不公告发明人(51)Int.Cl.A61H1/02(2006.01)权利要求书1页说明书2页(54)发明名称一种减震型腿部康复器械(57)摘要一种减震型腿部康复器械，属于康复设备领域。其特征在于：包括器械主体和减震装置，所述器械主体包括支撑台，前支撑杆、后支撑杆、调节轨道、支撑皮带和扶手架，调节轨道分为第一调节轨道和第二调节轨道；支撑台的前端设置前支撑杆，支撑台的后端设置后支撑杆；前支撑杆和后支撑杆上套装支撑皮带；所述减震装置设置在支撑台和调节轨道之间，所述减震装置包括六个以上的减震气囊，所述减震气囊设置在支撑台的左右两侧，同侧设置的各个减震气囊之间通过弹性连杆相连。本发明能够辅助病患的腿部进行运动式康复治疗，并且通过设置减震装置，缓解运动对关节的冲击，避免出现不必要的运动损伤，提升康复体验。CN110538043ACN110538043A权利要求书1/1页1.一种减震型腿部康复器械，其特征在于：包括器械主体和减震装置，所述器械主体包括支撑台，前支撑杆、后支撑杆、调节轨道、支撑皮带和扶手架，调节轨道分为第一调节轨道和第二调节轨道；支撑台的前端设置前支撑杆，支撑台的后端设置后支撑杆；前支撑杆和后支撑杆上套装支撑皮带；所述减震装置设置在支撑台和调节轨道之间，所述减震装置包括六个以上的减震气囊，所述减震气囊设置在支撑台的左右两侧，同侧设置的各个减震气囊之间通过弹性连杆相连。2.根据权利要求1所述的减震型腿部康复器械，其特征在于：所述弹性连杆由橡胶棒体组成，所述橡胶棒体的两端设置球形接头；在减震气囊的两端分别设置球结插接槽，在球结插接槽内设置凸点，在减震气囊内充入液体硅胶。3.根据权利要求2所述的减震型腿部康复器械，其特征在于：支撑皮带分为左支撑带、中支撑带和右支撑带；中支撑带的两侧下方分别设置第一调节轨道和第二调节轨道；第一调节轨道和第二调节轨道上分别设置步幅调节装置；第一调节轨道上设置第一踏板，第二调节轨道上设置第二踏板；第一调节轨道和第二调节轨道上分别通过步幅调节装置连接第一踏板和第二踏板；支撑台的两侧设置扶手架。4.根据权利要求3所述的减震型腿部康复器械，其特征在于：调节轨道包括左支撑板、右支撑板、“U”型卡、楔形伸缩块、踏板固定臂和拉簧，左支撑板和右支撑板相对设置；“U”型卡通过连接支架设置在支撑台上；“U”型卡的两侧立杆上分别设置左支撑板和右支撑板，左支撑板和右支撑板上分别设置滑槽，相对设置的两条滑槽内设置滑杆；左支撑板和右支撑板上设置通孔，通孔内设置固定杆；拉簧的一端连接固定杆，拉簧的另一端连接踏板固定臂。5.根据权利要求4所述的减震型腿部康复器械，其特征在于：踏板固定臂上开设滑杆通孔，滑杆通孔内套装滑杆；踏板固定臂上与拉簧固定端相对应的另一端设置楔形伸缩块；楔形伸缩块上设置弧形滑板；弧形滑板与楔形伸缩块的接触面分别开设对应的凹槽，相对设置的凹槽内设置橡胶支撑柱。2CN110538043A说明书1/2页一种减震型腿部康复器械技术领域[0001]本发明属于康复设备领域，具体涉及一种减震型腿部康复器械。背景技术[0002]开展康复训练时，治疗师借助于一定的器械对患者作手法训练，或是治疗师指导、帮助患者利用器械进行训练，这些器械就是康复器材。该现状主要是随着社会的物质文明建设日益富足之后，人们的关注焦点已经从基础的吃饱穿暖转变到了更高的要求上，现在的人们开始注意养生和保健。目前的中老年阶层的人群开始出现的脑梗、心梗等疾病，多数是因为生活条件改善后，自身不注意饮食造成的。很多心脑血管病人，在紧急抢救之后，需要很长的一段康复恢复期，发明人在本专利中，设计了一款家用步幅可调的腿部训练器械，旨在锻炼所需康复人员的下肢能力，使其尽快的恢复到正常的水平，改善该群体的生活质量。发明内容[0003]本发明通过设计一种减震型腿部康复器械，能够辅助病患的腿部进行运动式康复治疗，并且通过设置减震装置，缓解运动对关节的冲击，避免出现不必要的运动损伤，提升康复体验。[0004]本发明为解决上述提出的问题所采用的技术方案为：一种减震型腿部康复器械，其特征在于：包括器械主体和减震装置，所述器械主体包括支撑台，前支撑杆、后支撑杆、调节轨道、支撑皮带和扶手架，调节轨道分为第一调节轨道和第二调节轨道；支撑台的前端设置前支撑杆，支撑台的后端设置后支撑杆；前支撑杆和后支撑杆上套装支撑皮带；所述减震装置设置在支撑台和调节轨道之间，所述减震装置包括六个以上的减震气囊，所
