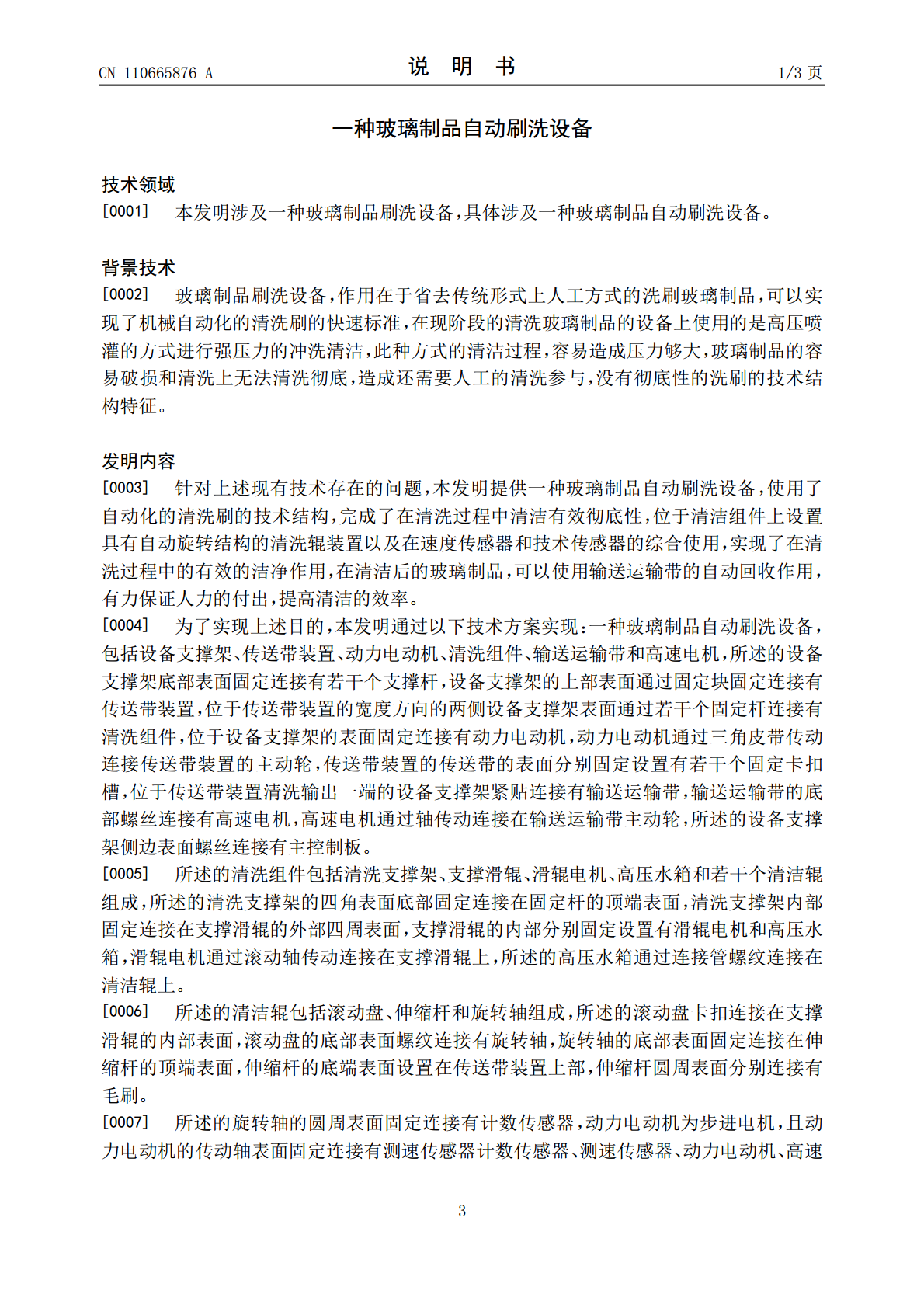

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110665876A(43)申请公布日2020.01.10(21)申请号201910782589.8(22)申请日2019.08.23(71)申请人江苏荣泰玻璃制品有限公司地址221000江苏省徐州市铜山区马坡镇九段村(72)发明人李想(51)Int.Cl.B08B3/02(2006.01)B08B1/02(2006.01)B08B13/00(2006.01)B08B11/04(2006.01)C03C23/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种玻璃制品自动刷洗设备(57)摘要本发明是一种玻璃制品自动刷洗设备，包括设备支撑架、传送带装置、动力电动机、清洗组件、输送运输带和高速电机，所述的设备支撑架底部表面固定连接有若干个支撑杆，设备支撑架的上部表面通过固定块固定连接有传送带装置，位于传送带装置的宽度方向的两侧设备支撑架表面通过若干个固定杆连接有清洗组件，位于设备支撑架的表面固定连接有动力电动机，动力电动机通过三角皮带传动连接传送带装置的主动轮，传送带装置的传送带的表面分别固定设置有若干个固定卡扣槽，位于传送带装置清洗输出一端的设备支撑架紧贴连接有输送运输带，输送运输带的底部螺丝连接有高速电机，高速电机通过轴传动连接在输送运输带主动轮。CN110665876ACN110665876A权利要求书1/1页1.一种玻璃制品自动刷洗设备，包括设备支撑架（1）、传送带装置（2）、动力电动机（3）、清洗组件（4）、输送运输带（5）和高速电机（6），其特征在于，所述的设备支撑架（1）底部表面固定连接有若干个支撑杆（7），设备支撑架（1）的上部表面通过固定块固定连接有传送带装置（2），位于传送带装置（2）的宽度方向的两侧设备支撑架（1）表面通过若干个固定杆（15）连接有清洗组件（4），位于设备支撑架（1）的表面固定连接有动力电动机（3），动力电动机（3）通过三角皮带传动连接传送带装置（2）的主动轮，传送带装置（2）的传送带的表面分别固定设置有若干个固定卡扣槽（8），位于传送带装置（2）清洗输出一端的设备支撑架（1）紧贴连接有输送运输带（5），输送运输带（5）的底部螺丝连接有高速电机（6），高速电机（6）通过轴传动连接在输送运输带（5）主动轮，所述的设备支撑架（1）侧边表面螺丝连接有主控制板（9）。2.根据权利要求1所述的一种玻璃制品自动刷洗设备，其特征在于，所述的清洗组件（4）包括清洗支撑架（10）、支撑滑辊（11）、滑辊电机（12）、高压水箱（13）和若干个清洁辊（14）组成，所述的清洗支撑架（10）的四角表面底部固定连接在固定杆（15）的顶端表面，清洗支撑架（10）内部固定连接在支撑滑辊（14）的外部四周表面，支撑滑辊（14）的内部分别固定设置有滑辊电机（12）和高压水箱（13），滑辊电机（12）通过滚动轴传动连接在支撑滑辊（14）上，所述的高压水箱（13）通过连接管螺纹连接在清洁辊（14）上。3.根据权利要求1所述的一种玻璃制品自动刷洗设备，其特征在于，所述的清洁辊（14）包括滚动盘（16）、伸缩杆（17）和旋转轴（18）组成，所述的滚动盘（16）卡扣连接在支撑滑辊（11）的内部表面，滚动盘（16）的底部表面螺纹连接有旋转轴（18），旋转轴（18）的底部表面固定连接在伸缩杆（17）的顶端表面，伸缩杆（17）的底端表面设置在传送带装置（2）上部，伸缩杆（17）圆周表面分别连接有毛刷（19）。4.根据权利要求1所述的一种玻璃制品自动刷洗设备，其特征在于，所述的旋转轴（18）的圆周表面固定连接有计数传感器（20），动力电动机（3）为步进电机，且动力电动机（3）的传动轴表面固定连接有测速传感器（21），计数传感器（20）、测速传感器（21）、动力电动机（3）、高速电机（6）和滑辊电机（12）依次通过导线连接主控制板（9）。2CN110665876A说明书1/3页一种玻璃制品自动刷洗设备技术领域[0001]本发明涉及一种玻璃制品刷洗设备，具体涉及一种玻璃制品自动刷洗设备。背景技术[0002]玻璃制品刷洗设备，作用在于省去传统形式上人工方式的洗刷玻璃制品，可以实现了机械自动化的清洗刷的快速标准，在现阶段的清洗玻璃制品的设备上使用的是高压喷灌的方式进行强压力的冲洗清洁，此种方式的清洁过程，容易造成压力够大，玻璃制品的容易破损和清洗上无法清洗彻底，造成还需要人工的清洗参与，没有彻底性的洗刷的技术结构特征。发明内容[0003]针对上述现有技术存在的问题，本发明提供一种玻璃制品自动刷洗设备，使用了自动化的清洗刷的技术结构，完成了在清洗过程中清洁有效彻底性，位于清洁组件上设置具有自动旋转结构的清洗辊装置以及在速度传感器和技术传感器的综合使用，实现了
