一种绝缘性强的线缆生产用原料搅拌装置.pdf

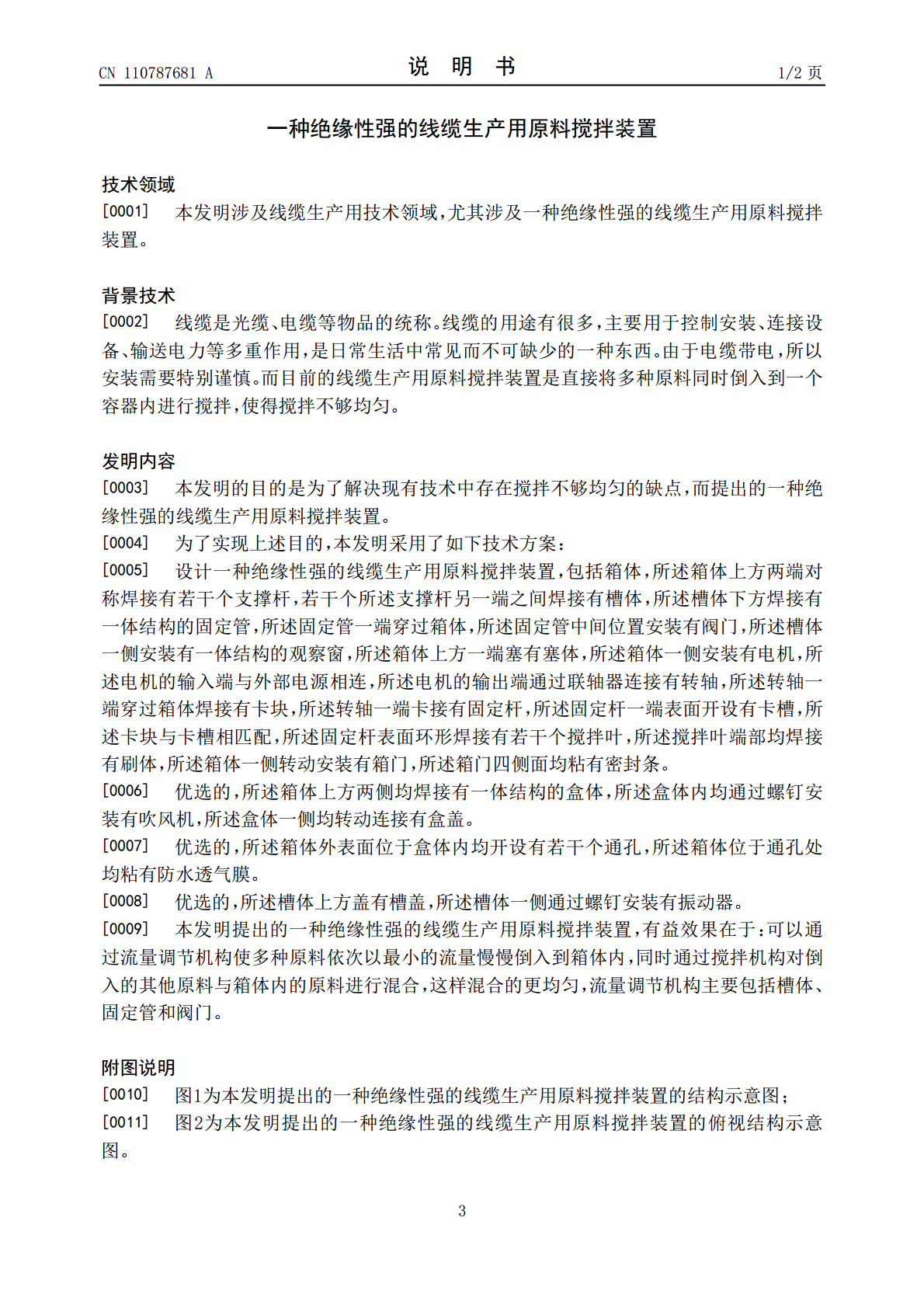

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110787681A(43)申请公布日2020.02.14(21)申请号201911227122.3(22)申请日2019.12.04(71)申请人黄石昌达线缆股份有限公司地址435000湖北省黄石市下陆区长乐山(72)发明人汪应昌(74)专利代理机构上海精晟知识产权代理有限公司31253代理人安曼(51)Int.Cl.B01F7/04(2006.01)B01F13/02(2006.01)B01F15/00(2006.01)B01F15/02(2006.01)B01F15/04(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种绝缘性强的线缆生产用原料搅拌装置(57)摘要本发明涉及线缆生产技术领域，尤其是一种绝缘性强的线缆生产用原料搅拌装置，包括箱体，箱体上方两端对称焊接有若干个支撑杆，若干个支撑杆另一端之间焊接有槽体，槽体下方焊接有一体结构的固定管，固定管一端穿过箱体，固定管中间位置安装有阀门，槽体一侧安装有一体结构的观察窗，箱体上方一端塞有塞体，箱体一侧安装有电机，电机的输入端与外部电源相连，电机的输出端通过联轴器连接有转轴，转轴一端穿过箱体焊接有卡块，转轴一端卡接有固定杆，固定杆一端表面开设有卡槽，卡块与卡槽相匹配，固定杆表面环形焊接有若干个搅拌叶，搅拌叶端部均焊接有刷体，本发明，搅拌效果更好。CN110787681ACN110787681A权利要求书1/1页1.一种绝缘性强的线缆生产用原料搅拌装置，包括箱体(1)，其特征在于，所述箱体(1)上方两端对称焊接有若干个支撑杆(2)，若干个所述支撑杆(2)另一端之间焊接有槽体(3)，所述槽体(3)下方焊接有一体结构的固定管(4)，所述固定管(4)一端穿过箱体(1)，所述固定管(4)中间位置安装有阀门(5)，所述槽体(3)一侧安装有一体结构的观察窗(6)，所述箱体(1)上方一端塞有塞体(9)，所述箱体(1)一侧安装有电机(15)，所述电机(15)的输入端与外部电源相连，所述电机(15)的输出端通过联轴器连接有转轴(16)，所述转轴(16)一端穿过箱体(1)焊接有卡块(17)，所述转轴(16)一端卡接有固定杆(18)，所述固定杆(18)一端表面开设有卡槽(19)，所述卡块(17)与卡槽(19)相匹配，所述固定杆(18)表面环形焊接有若干个搅拌叶(20)，所述搅拌叶(20)端部均焊接有刷体(21)，所述箱体(1)一侧转动安装有箱门(22)，所述箱门(22)四侧面均粘有密封条(23)。2.根据权利要求1所述的一种绝缘性强的线缆生产用原料搅拌装置，其特征在于，所述箱体(1)上方两侧均焊接有一体结构的盒体(10)，所述盒体(10)内均通过螺钉安装有吹风机(11)，所述盒体(10)一侧均转动连接有盒盖(12)。3.根据权利要求2所述的一种绝缘性强的线缆生产用原料搅拌装置，其特征在于，所述箱体(1)外表面位于盒体(10)内均开设有若干个通孔(13)，所述箱体(1)位于通孔(13)处均粘有防水透气膜(14)。4.根据权利要求1所述的一种绝缘性强的线缆生产用原料搅拌装置，其特征在于，所述槽体(3)上方盖有槽盖(7)，所述槽体(3)一侧通过螺钉安装有振动器(8)。2CN110787681A说明书1/2页一种绝缘性强的线缆生产用原料搅拌装置技术领域[0001]本发明涉及线缆生产用技术领域，尤其涉及一种绝缘性强的线缆生产用原料搅拌装置。背景技术[0002]线缆是光缆、电缆等物品的统称。线缆的用途有很多，主要用于控制安装、连接设备、输送电力等多重作用，是日常生活中常见而不可缺少的一种东西。由于电缆带电，所以安装需要特别谨慎。而目前的线缆生产用原料搅拌装置是直接将多种原料同时倒入到一个容器内进行搅拌，使得搅拌不够均匀。发明内容[0003]本发明的目的是为了解决现有技术中存在搅拌不够均匀的缺点，而提出的一种绝缘性强的线缆生产用原料搅拌装置。[0004]为了实现上述目的，本发明采用了如下技术方案：[0005]设计一种绝缘性强的线缆生产用原料搅拌装置，包括箱体，所述箱体上方两端对称焊接有若干个支撑杆，若干个所述支撑杆另一端之间焊接有槽体，所述槽体下方焊接有一体结构的固定管，所述固定管一端穿过箱体，所述固定管中间位置安装有阀门，所述槽体一侧安装有一体结构的观察窗，所述箱体上方一端塞有塞体，所述箱体一侧安装有电机，所述电机的输入端与外部电源相连，所述电机的输出端通过联轴器连接有转轴，所述转轴一端穿过箱体焊接有卡块，所述转轴一端卡接有固定杆，所述固定杆一端表面开设有卡槽，所述卡块与卡槽相匹配，所述固定杆表面环形焊接有若干个搅拌叶，所述搅拌叶端部均焊接有刷体，所述箱体一侧转动安装有箱门，所述箱门四侧面均粘有密封条。[0006
