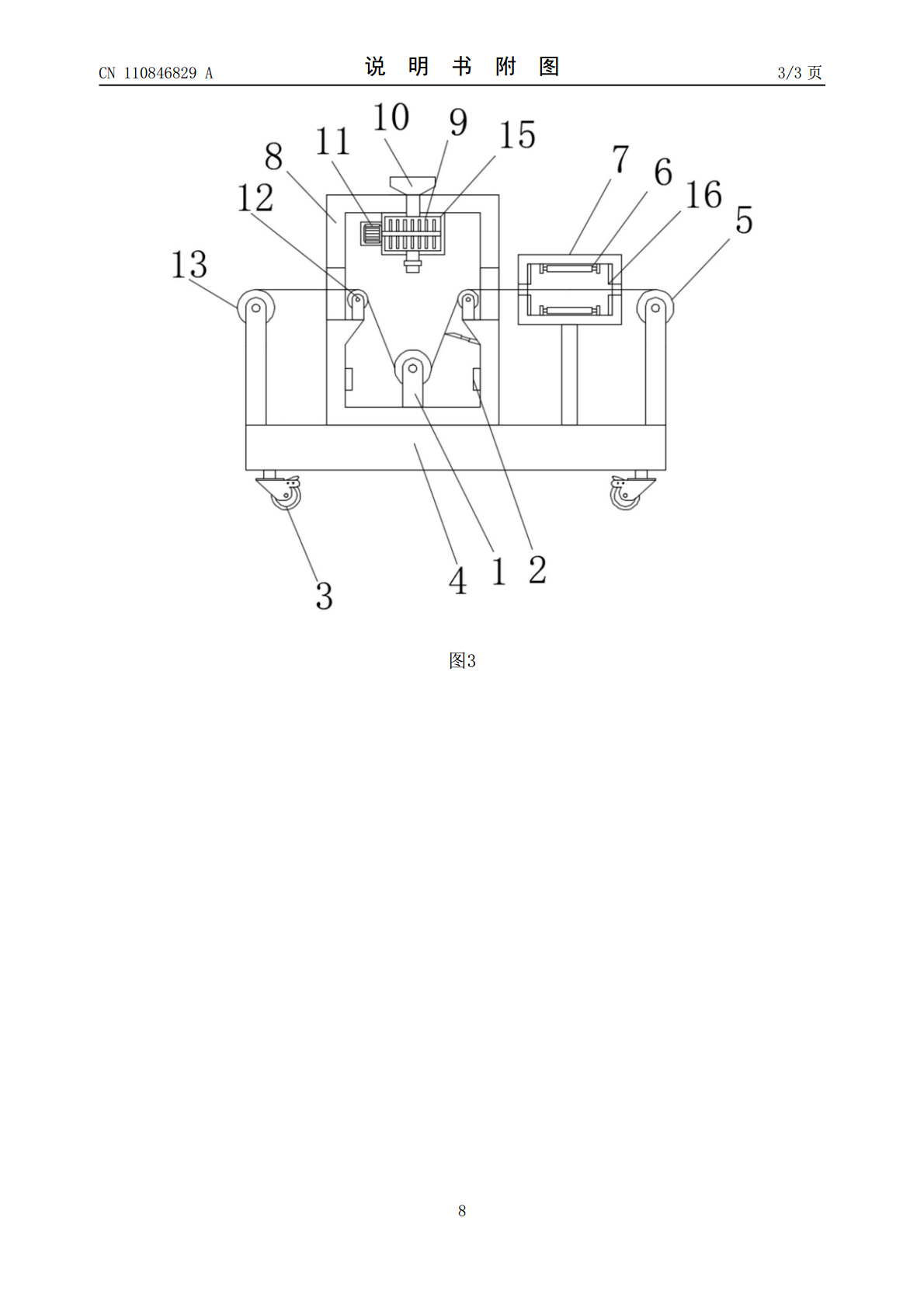

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110846829A(43)申请公布日2020.02.28(21)申请号201911185995.2(22)申请日2019.11.27(71)申请人天门市翰丰服饰有限公司地址431700湖北省天门市九真镇利涉村八组(72)发明人尹建国(51)Int.Cl.D06B3/10(2006.01)D06B15/00(2006.01)D06B23/22(2006.01)D06B15/08(2006.01)D06B23/20(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种制衣用染布装置(57)摘要本发明公开了一种制衣用染布装置，包括安装座，所述安装座的顶部外壁通过螺钉固定有染色箱，且染色箱的两侧外壁均开设有通口，通口的底部内壁通过螺钉固定有第二传动辊，所述染色箱的底部内壁通过螺钉固定有第一传动辊，且染色箱的两侧内壁均通过螺钉固定有加热板，所述安装座顶部外壁的一侧通过螺钉固定有两个第一支撑杆，且两个第一支撑杆相对一侧外壁通过轴承连接有放料辊，所述安装座顶部外壁的另一侧通过螺钉固定有两个第二支撑杆，且两个第二支撑杆相对一侧外壁通过轴承连接有同一个收料辊，所述第二支撑杆的一侧外壁通过螺钉固定有驱动电机。本发明起到良好的染色效果，提高了布料的生产效率和质量。CN110846829ACN110846829A权利要求书1/1页1.一种制衣用染布装置，包括安装座(4)，其特征在于，所述安装座(4)的顶部外壁通过螺钉固定有染色箱(8)，且染色箱(8)的两侧外壁均开设有通口，通口的底部内壁通过螺钉固定有第二传动辊(12)，所述染色箱(8)的底部内壁通过螺钉固定有第一传动辊(1)，且染色箱(8)的两侧内壁均通过螺钉固定有加热板(2)，所述安装座(4)顶部外壁的一侧通过螺钉固定有两个第一支撑杆，且两个第一支撑杆相对一侧外壁通过轴承连接有放料辊(13)，所述安装座(4)顶部外壁的另一侧通过螺钉固定有两个第二支撑杆，且两个第二支撑杆相对一侧外壁通过轴承连接有同一个收料辊(5)，所述第二支撑杆的一侧外壁通过螺钉固定有驱动电机，且驱动电机的输出轴通过联轴器与收料辊(5)的一端相连接。2.根据权利要求1所述的一种制衣用染布装置，其特征在于，所述染色箱(8)的顶部内壁通过螺钉固定有混合箱(15)，且混合箱(15)的一侧外壁通过螺钉固定有电动机(11)，电动机(11)的输出轴通过联轴器连接有搅拌杆(9)。3.根据权利要求2所述的一种制衣用染布装置，其特征在于，所述混合箱(15)的顶部外壁开设有进料孔，且进料孔的内壁插接有进料斗(10)，混合箱(15)的底部内壁开设有出料孔，出料孔的内壁插接有出料管，出料管的外壁通过卡箍卡接有阀门。4.根据权利要求1所述的一种制衣用染布装置，其特征在于，所述安装座(4)位于染色箱(8)和收料辊(5)之间的顶部外壁通过螺钉固定有烘干箱(7)，烘干箱(7)的顶部内壁和底部内壁均通过螺钉固定有烘干灯(6)。5.根据权利要求4所述的一种制衣用染布装置，其特征在于，所述安装座(4)底部外壁的四角处均通过螺钉固定有万向轮(3)，染色箱(8)的一边外壁开设有观察口，观察口的内壁粘接有透明玻璃板(14)。6.根据权利要求5所述的一种制衣用染布装置，其特征在于，所述染色箱(8)的一侧内壁通过螺钉固定有电动伸缩杆，且电动伸缩杆活塞杆的一端通过螺钉固定有刮板。7.根据权利要求6所述的一种制衣用染布装置，其特征在于，所述烘干箱(7)的两侧内壁均通过螺钉固定有反光镜(16)。2CN110846829A说明书1/3页一种制衣用染布装置技术领域[0001]本发明涉及服装制造技术领域，尤其涉及一种制衣用染布装置。背景技术[0002]服装，是衣服鞋包及装饰品等的总称，多指衣服，服装在人类社会发展的早期就已出现，当时古人将一些材料做成粗陋的“衣服”，穿在身上，人类最初的衣服多用兽皮，而裹身的最早“织物”是用麻和草等纤维制成，对现在社会来说，服装已经是遮体、装饰的生活必需品，不仅仅为穿，还是一个身份、一种生活态度、一个展示个人魅力的表现。[0003]在服装制造的过程中，常常需要利用染布装置给布料进行染色，现有的染色装置设计结构简单，染布效果不佳，影响服装的生产质量。发明内容[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种制衣用染布装置。[0005]为了实现上述目的，本发明采用了如下技术方案：[0006]一种制衣用染布装置，包括安装座，所述安装座的顶部外壁通过螺钉固定有染色箱，且染色箱的两侧外壁均开设有通口，通口的底部内壁通过螺钉固定有第二传动辊，所述染色箱的底部内壁通过螺钉固定有第一传动辊，且染色箱的两侧内壁均通过螺钉固定有加热板，所述安装座顶部外壁的一侧通过螺
