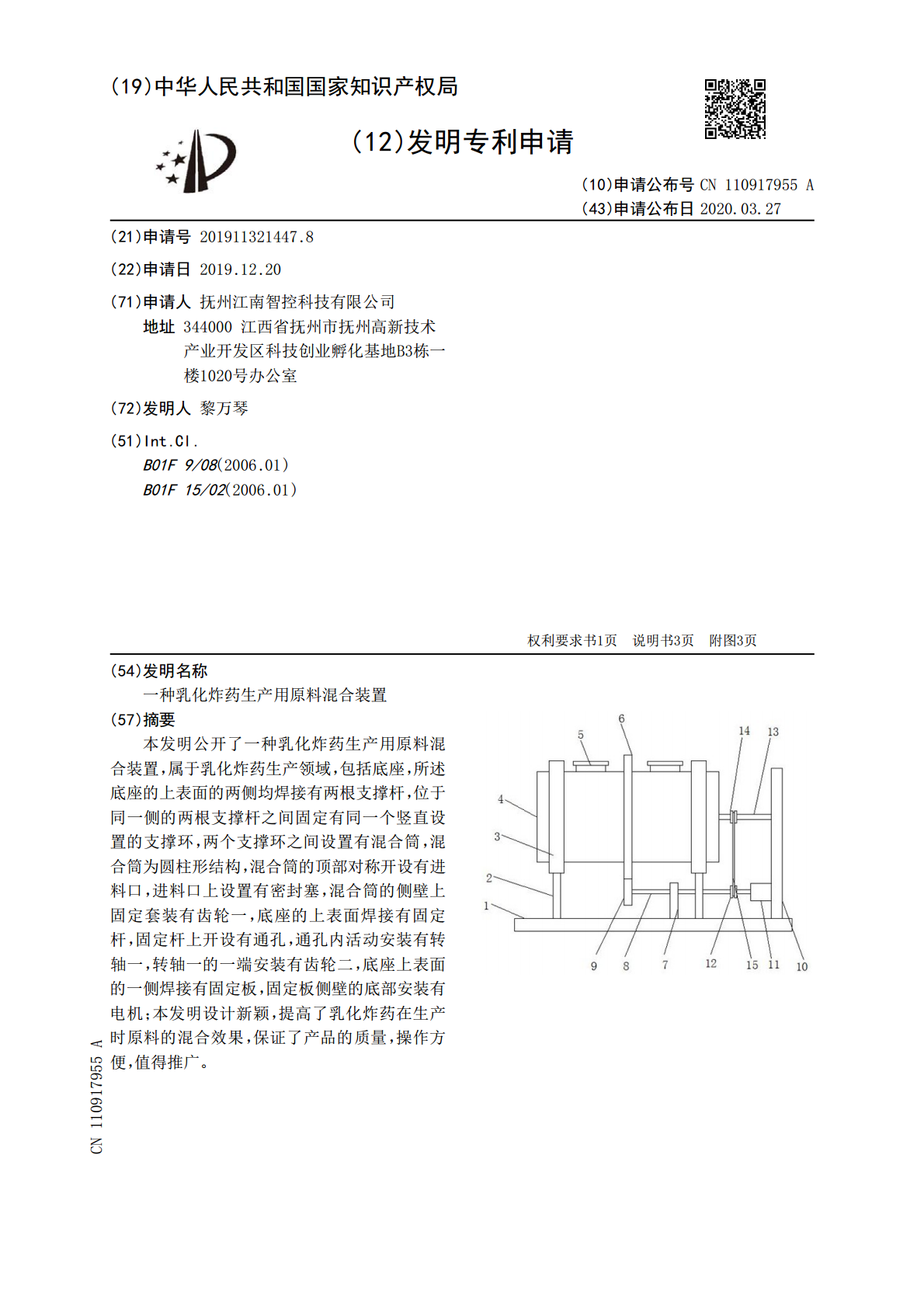

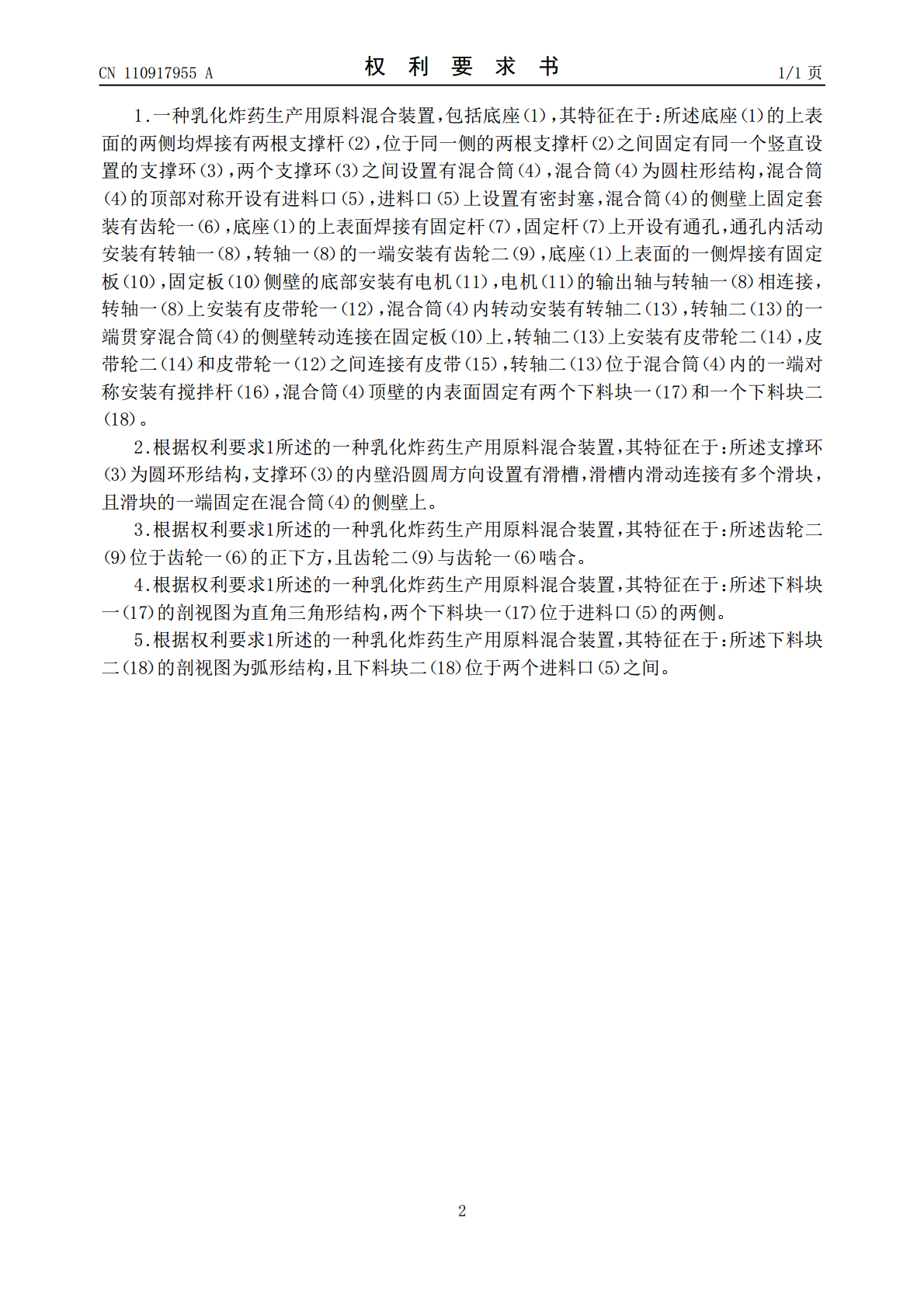

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110917955A(43)申请公布日2020.03.27(21)申请号201911321447.8(22)申请日2019.12.20(71)申请人抚州江南智控科技有限公司地址344000江西省抚州市抚州高新技术产业开发区科技创业孵化基地B3栋一楼1020号办公室(72)发明人黎万琴(51)Int.Cl.B01F9/08(2006.01)B01F15/02(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种乳化炸药生产用原料混合装置(57)摘要本发明公开了一种乳化炸药生产用原料混合装置，属于乳化炸药生产领域，包括底座，所述底座的上表面的两侧均焊接有两根支撑杆，位于同一侧的两根支撑杆之间固定有同一个竖直设置的支撑环，两个支撑环之间设置有混合筒，混合筒为圆柱形结构，混合筒的顶部对称开设有进料口，进料口上设置有密封塞，混合筒的侧壁上固定套装有齿轮一，底座的上表面焊接有固定杆，固定杆上开设有通孔，通孔内活动安装有转轴一，转轴一的一端安装有齿轮二，底座上表面的一侧焊接有固定板，固定板侧壁的底部安装有电机；本发明设计新颖，提高了乳化炸药在生产时原料的混合效果，保证了产品的质量，操作方便，值得推广。CN110917955ACN110917955A权利要求书1/1页1.一种乳化炸药生产用原料混合装置，包括底座（1），其特征在于：所述底座（1）的上表面的两侧均焊接有两根支撑杆（2），位于同一侧的两根支撑杆（2）之间固定有同一个竖直设置的支撑环（3），两个支撑环（3）之间设置有混合筒（4），混合筒（4）为圆柱形结构，混合筒（4）的顶部对称开设有进料口（5），进料口（5）上设置有密封塞，混合筒（4）的侧壁上固定套装有齿轮一（6），底座（1）的上表面焊接有固定杆（7），固定杆（7）上开设有通孔，通孔内活动安装有转轴一（8），转轴一（8）的一端安装有齿轮二（9），底座（1）上表面的一侧焊接有固定板（10），固定板（10）侧壁的底部安装有电机（11），电机（11）的输出轴与转轴一（8）相连接，转轴一（8）上安装有皮带轮一（12），混合筒（4）内转动安装有转轴二（13），转轴二（13）的一端贯穿混合筒（4）的侧壁转动连接在固定板（10）上，转轴二（13）上安装有皮带轮二（14），皮带轮二（14）和皮带轮一（12）之间连接有皮带（15），转轴二（13）位于混合筒（4）内的一端对称安装有搅拌杆（16），混合筒（4）顶壁的内表面固定有两个下料块一（17）和一个下料块二（18）。2.根据权利要求1所述的一种乳化炸药生产用原料混合装置，其特征在于：所述支撑环（3）为圆环形结构，支撑环（3）的内壁沿圆周方向设置有滑槽，滑槽内滑动连接有多个滑块，且滑块的一端固定在混合筒（4）的侧壁上。3.根据权利要求1所述的一种乳化炸药生产用原料混合装置，其特征在于：所述齿轮二（9）位于齿轮一（6）的正下方，且齿轮二（9）与齿轮一（6）啮合。4.根据权利要求1所述的一种乳化炸药生产用原料混合装置，其特征在于：所述下料块一（17）的剖视图为直角三角形结构，两个下料块一（17）位于进料口（5）的两侧。5.根据权利要求1所述的一种乳化炸药生产用原料混合装置，其特征在于：所述下料块二（18）的剖视图为弧形结构，且下料块二（18）位于两个进料口（5）之间。2CN110917955A说明书1/3页一种乳化炸药生产用原料混合装置技术领域[0001]本发明属于乳化炸药生产技术领域，具体涉及一种乳化炸药生产用原料混合装置。背景技术[0002]乳化炸药是借助乳化剂的作用，使氧化剂和盐类水溶液的微滴均匀分散在含有分散气泡或空心玻璃微珠等多孔物质的油相连续介质中，形成一种油包水型(W/O)的乳胶状含水工业炸药，是20世纪70年代发展起来的新型工业炸药。[0003]乳化炸药在加工时需要对原料进行混合，传统搅拌机构结构单一，由于结构的原因，搅拌机构底部的原料容易堆积，不易搅拌，导致原料的混合效果并不理想。发明内容[0004]本发明的目的在于提供一种乳化炸药生产用原料混合装置，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种乳化炸药生产用原料混合装置，包括底座，所述底座的上表面的两侧均焊接有两根支撑杆，位于同一侧的两根支撑杆之间固定有同一个竖直设置的支撑环，两个支撑环之间设置有混合筒，混合筒为圆柱形结构，混合筒的顶部对称开设有进料口，进料口上设置有密封塞，混合筒的侧壁上固定套装有齿轮一，底座的上表面焊接有固定杆，固定杆上开设有通孔，通孔内活动安装有转轴一，转轴一的一端安装有齿轮二，底座上表面的一侧焊接有固定板，固定板侧壁的底部安装有电机，电机的输出轴与转轴一相连接，转轴一上安装有皮
