一种污水处理的除臭方法及其处理装置.pdf

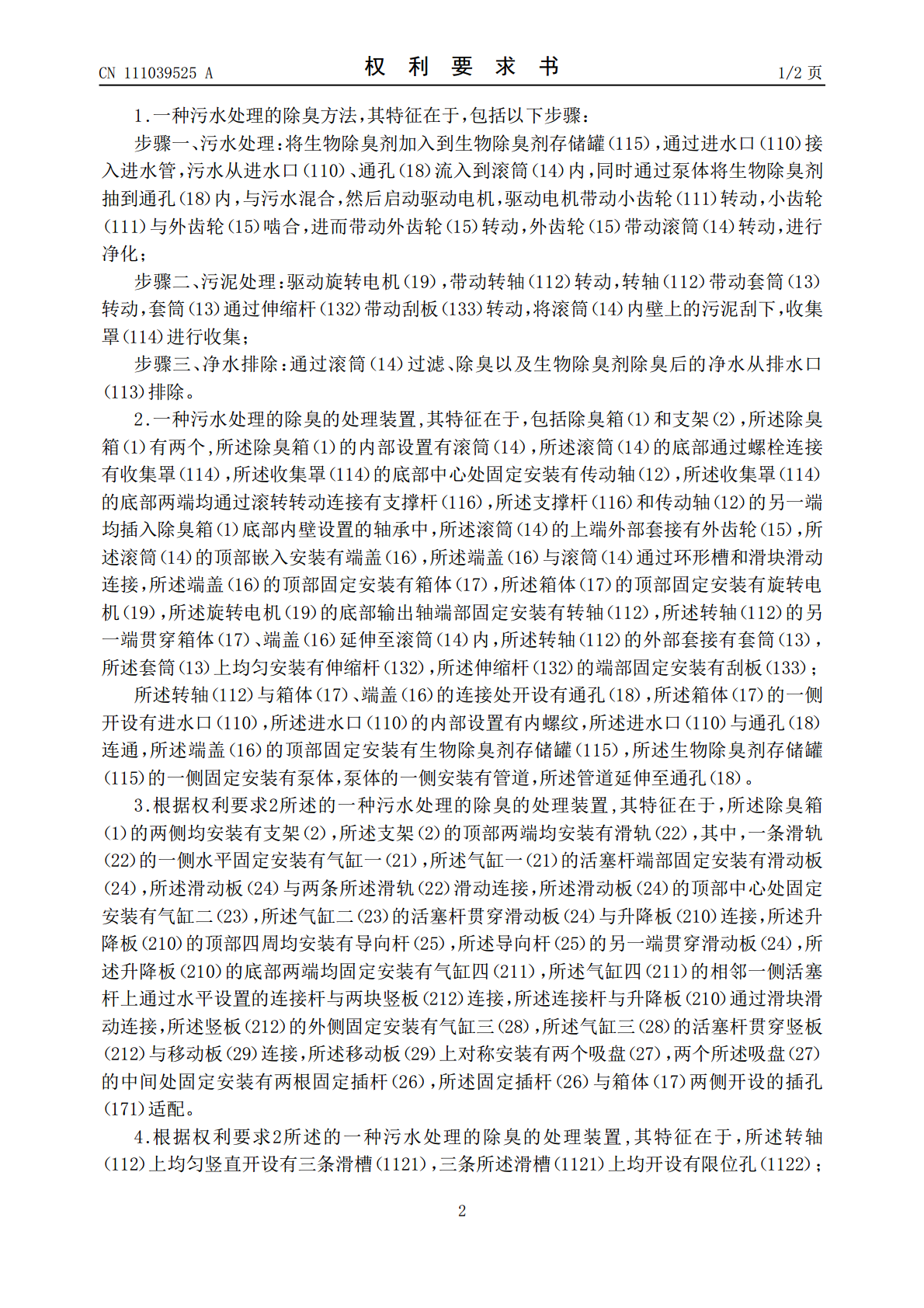

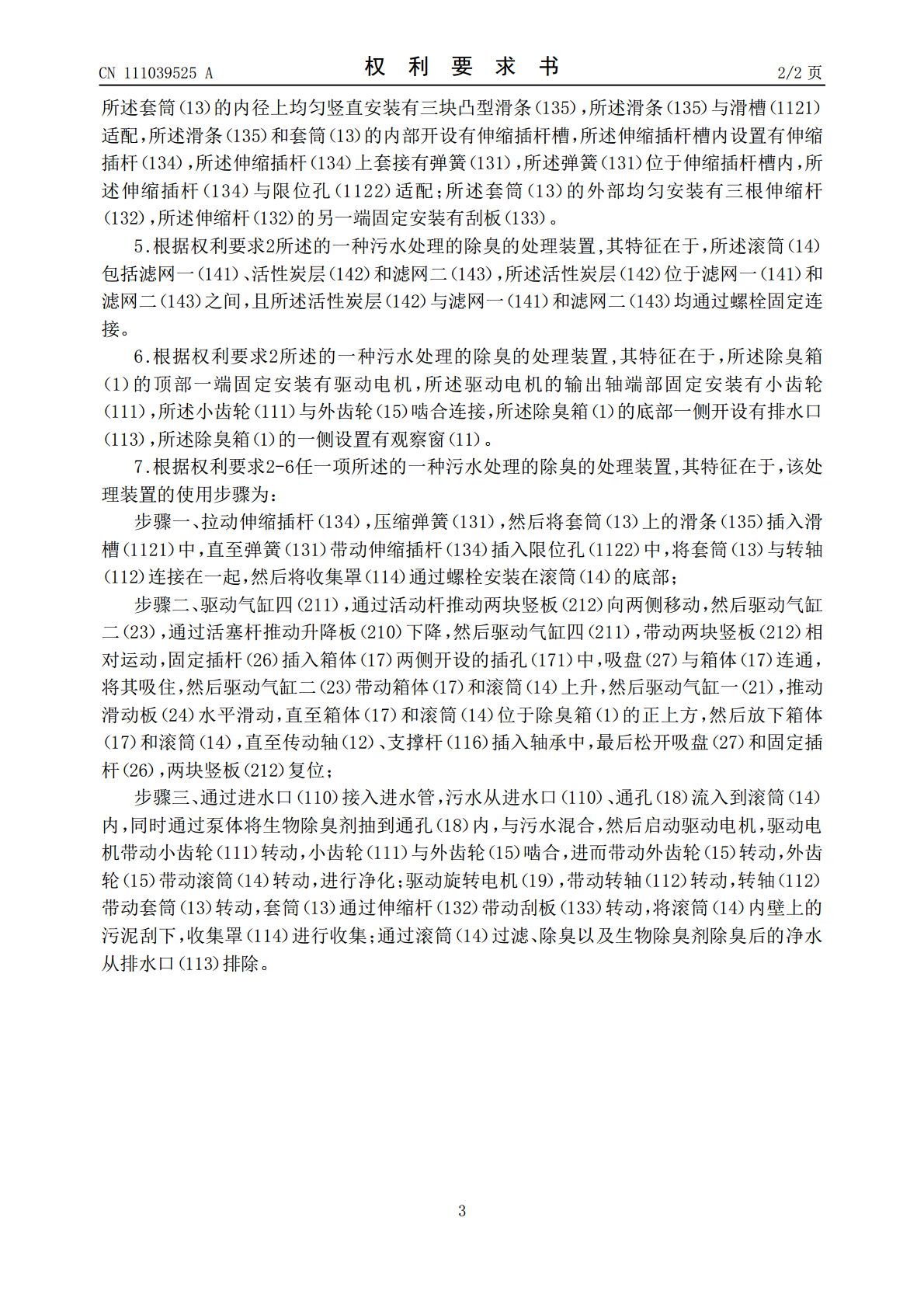

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111039525A(43)申请公布日2020.04.21(21)申请号202010184176.2(22)申请日2020.03.17(71)申请人潍坊盛世伟业建材科技有限公司地址261508山东省潍坊市高密市大牟家镇商业街105号(72)发明人李世玉(74)专利代理机构潍坊博强专利代理有限公司37244代理人宫克礼(51)Int.Cl.C02F9/14(2006.01)C02F9/04(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种污水处理的除臭方法及其处理装置(57)摘要本发明公开了一种污水处理的除臭方法及其处理装置，该处理装置包括除臭箱和支架，所述除臭箱的内部设置有滚筒，所述滚筒的底部通过螺栓连接有收集罩，所述收集罩的底部中心处固定安装有传动轴，所述收集罩的底部两端均通过滚转转动连接有支撑杆，所述支撑杆和传动轴的另一端均插入除臭箱底部内壁设置的轴承中，所述滚筒的上端外部套接有外齿轮，本发明通过滚筒将污水中的废渣滤出，污水经过过滤以及除臭后通过滚筒上的筛孔流出，继而可以再循环利用，节约成本；通过刮板将滚筒上的废渣及时刮下，以免堆积堵塞，使得滚筒和滤网不用经常更换，可以长期持续地使用，因此能够节约成本、提高工作效率。CN111039525ACN111039525A权利要求书1/2页1.一种污水处理的除臭方法，其特征在于，包括以下步骤：步骤一、污水处理：将生物除臭剂加入到生物除臭剂存储罐（115），通过进水口（110）接入进水管，污水从进水口（110）、通孔（18）流入到滚筒（14）内，同时通过泵体将生物除臭剂抽到通孔（18）内，与污水混合，然后启动驱动电机，驱动电机带动小齿轮（111）转动，小齿轮（111）与外齿轮（15）啮合，进而带动外齿轮（15）转动，外齿轮（15）带动滚筒（14）转动，进行净化；步骤二、污泥处理：驱动旋转电机（19），带动转轴（112）转动，转轴（112）带动套筒（13）转动，套筒（13）通过伸缩杆（132）带动刮板（133）转动，将滚筒（14）内壁上的污泥刮下，收集罩（114）进行收集；步骤三、净水排除：通过滚筒（14）过滤、除臭以及生物除臭剂除臭后的净水从排水口（113）排除。2.一种污水处理的除臭的处理装置,其特征在于，包括除臭箱（1）和支架（2），所述除臭箱（1）有两个,所述除臭箱（1）的内部设置有滚筒（14），所述滚筒（14）的底部通过螺栓连接有收集罩（114），所述收集罩（114）的底部中心处固定安装有传动轴（12），所述收集罩（114）的底部两端均通过滚转转动连接有支撑杆（116），所述支撑杆（116）和传动轴（12）的另一端均插入除臭箱（1）底部内壁设置的轴承中，所述滚筒（14）的上端外部套接有外齿轮（15），所述滚筒（14）的顶部嵌入安装有端盖（16），所述端盖（16）与滚筒（14）通过环形槽和滑块滑动连接，所述端盖（16）的顶部固定安装有箱体（17），所述箱体（17）的顶部固定安装有旋转电机（19），所述旋转电机（19）的底部输出轴端部固定安装有转轴（112），所述转轴（112）的另一端贯穿箱体（17）、端盖（16）延伸至滚筒（14）内，所述转轴（112）的外部套接有套筒（13），所述套筒（13）上均匀安装有伸缩杆（132），所述伸缩杆（132）的端部固定安装有刮板（133）；所述转轴（112）与箱体（17）、端盖（16）的连接处开设有通孔（18），所述箱体（17）的一侧开设有进水口（110），所述进水口（110）的内部设置有内螺纹，所述进水口（110）与通孔（18）连通，所述端盖（16）的顶部固定安装有生物除臭剂存储罐（115），所述生物除臭剂存储罐（115）的一侧固定安装有泵体，泵体的一侧安装有管道，所述管道延伸至通孔（18）。3.根据权利要求2所述的一种污水处理的除臭的处理装置,其特征在于，所述除臭箱（1）的两侧均安装有支架（2），所述支架（2）的顶部两端均安装有滑轨（22），其中，一条滑轨（22）的一侧水平固定安装有气缸一（21），所述气缸一（21）的活塞杆端部固定安装有滑动板（24），所述滑动板（24）与两条所述滑轨（22）滑动连接，所述滑动板（24）的顶部中心处固定安装有气缸二（23），所述气缸二（23）的活塞杆贯穿滑动板（24）与升降板（210）连接，所述升降板（210）的顶部四周均安装有导向杆（25），所述导向杆（25）的另一端贯穿滑动板（24），所述升降板（210）的底部两端均固定安装有气缸四（211），所述气缸四（211）的相邻一侧活塞杆上通过水平设置的连接杆与两块竖板（212）连接，所述连接杆与升降板（210）通过滑块滑动连接，所述竖板（212）的外侧固定安装有气
