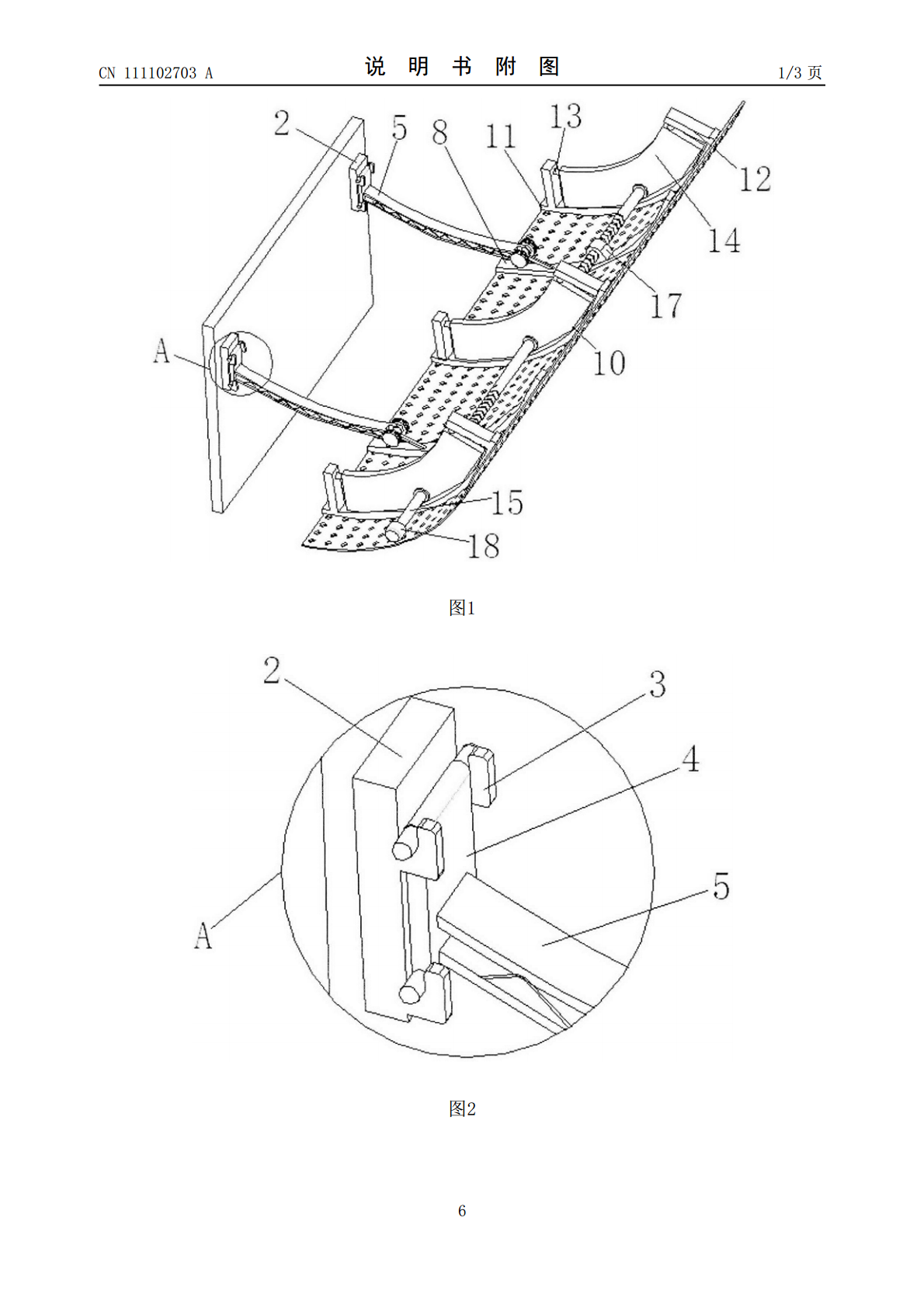

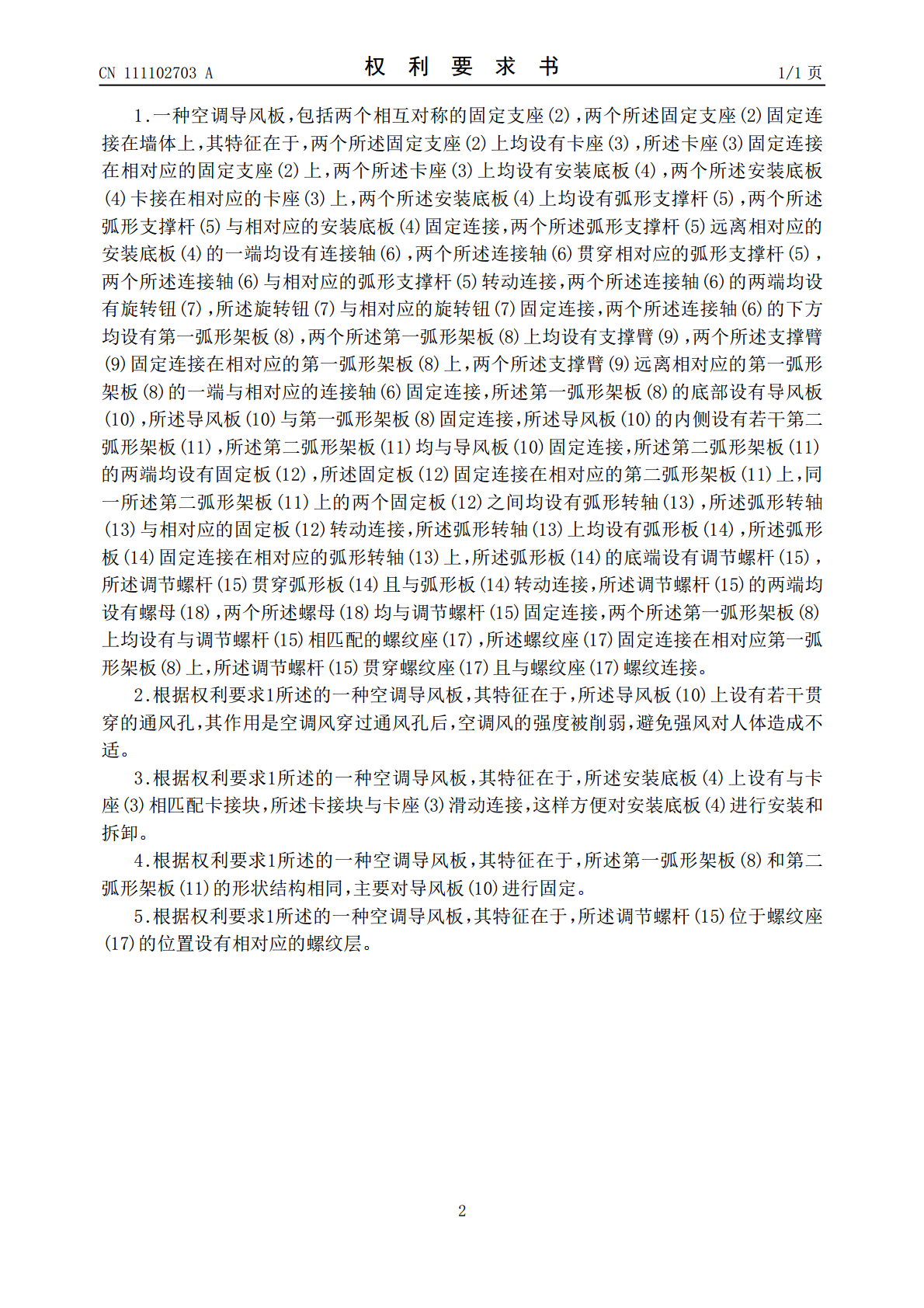

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111102703A(43)申请公布日2020.05.05(21)申请号201811265702.7(22)申请日2018.10.25(71)申请人周中华地址065700河北省霸州市煎茶铺镇东一街284号(72)发明人周中华(51)Int.Cl.F24F13/08(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种空调导风板(57)摘要本发明涉及导风板技术领域，尤其是一种空调导风板，包括两个相互对称的固定支座，固定支座上设有卡座，卡座上设有安装底板，安装底板上设有弧形支撑杆，弧形支撑杆的一端设有连接轴，连接轴的两端均设有旋转钮，连接轴的下方设有第一弧形架板，第一弧形架板上设有支撑臂，第一弧形架板的底部设有导风板，导风板的内侧设有第二弧形架板，第二弧形架板的两端均设有固定板，固定板之间设有弧形转轴，弧形转轴上设有弧形板，弧形板的底端设有调节螺杆，调节螺杆的两端均设有螺母，第一弧形架板上设有螺纹座。本发明的好处是安装和拆卸方便，能够调节导风板的出风强度，实用性强。CN111102703ACN111102703A权利要求书1/1页1.一种空调导风板，包括两个相互对称的固定支座(2)，两个所述固定支座(2)固定连接在墙体上，其特征在于，两个所述固定支座(2)上均设有卡座(3)，所述卡座(3)固定连接在相对应的固定支座(2)上，两个所述卡座(3)上均设有安装底板(4)，两个所述安装底板(4)卡接在相对应的卡座(3)上，两个所述安装底板(4)上均设有弧形支撑杆(5)，两个所述弧形支撑杆(5)与相对应的安装底板(4)固定连接，两个所述弧形支撑杆(5)远离相对应的安装底板(4)的一端均设有连接轴(6)，两个所述连接轴(6)贯穿相对应的弧形支撑杆(5)，两个所述连接轴(6)与相对应的弧形支撑杆(5)转动连接，两个所述连接轴(6)的两端均设有旋转钮(7)，所述旋转钮(7)与相对应的旋转钮(7)固定连接，两个所述连接轴(6)的下方均设有第一弧形架板(8)，两个所述第一弧形架板(8)上均设有支撑臂(9)，两个所述支撑臂(9)固定连接在相对应的第一弧形架板(8)上，两个所述支撑臂(9)远离相对应的第一弧形架板(8)的一端与相对应的连接轴(6)固定连接，所述第一弧形架板(8)的底部设有导风板(10)，所述导风板(10)与第一弧形架板(8)固定连接，所述导风板(10)的内侧设有若干第二弧形架板(11)，所述第二弧形架板(11)均与导风板(10)固定连接，所述第二弧形架板(11)的两端均设有固定板(12)，所述固定板(12)固定连接在相对应的第二弧形架板(11)上，同一所述第二弧形架板(11)上的两个固定板(12)之间均设有弧形转轴(13)，所述弧形转轴(13)与相对应的固定板(12)转动连接，所述弧形转轴(13)上均设有弧形板(14)，所述弧形板(14)固定连接在相对应的弧形转轴(13)上，所述弧形板(14)的底端设有调节螺杆(15)，所述调节螺杆(15)贯穿弧形板(14)且与弧形板(14)转动连接，所述调节螺杆(15)的两端均设有螺母(18)，两个所述螺母(18)均与调节螺杆(15)固定连接，两个所述第一弧形架板(8)上均设有与调节螺杆(15)相匹配的螺纹座(17)，所述螺纹座(17)固定连接在相对应第一弧形架板(8)上，所述调节螺杆(15)贯穿螺纹座(17)且与螺纹座(17)螺纹连接。2.根据权利要求1所述的一种空调导风板，其特征在于，所述导风板(10)上设有若干贯穿的通风孔，其作用是空调风穿过通风孔后，空调风的强度被削弱，避免强风对人体造成不适。3.根据权利要求1所述的一种空调导风板，其特征在于，所述安装底板(4)上设有与卡座(3)相匹配卡接块，所述卡接块与卡座(3)滑动连接，这样方便对安装底板(4)进行安装和拆卸。4.根据权利要求1所述的一种空调导风板，其特征在于，所述第一弧形架板(8)和第二弧形架板(11)的形状结构相同，主要对导风板(10)进行固定。5.根据权利要求1所述的一种空调导风板，其特征在于，所述调节螺杆(15)位于螺纹座(17)的位置设有相对应的螺纹层。2CN111102703A说明书1/3页一种空调导风板技术领域[0001]本发明涉及导风板技术领域，尤其涉及一种空调导风板。背景技术[0002]空调即空气调节器，是指用人工手段，对建筑或构筑物内环境空气的温度、湿度、洁净度、速度等参数进行调节和控制的过程，一般包括冷源或热源设备，冷热介质输配系统，末端装置等几大部分和其他辅助设备，主要包括水泵、风机和管路系统，末端装置则负责利用输配来的冷热量，具体处理空气、温度，使目标环境的空气参数达到要求，在现实生活中，空调是必不可少的家用电器，尤其是挂壁
