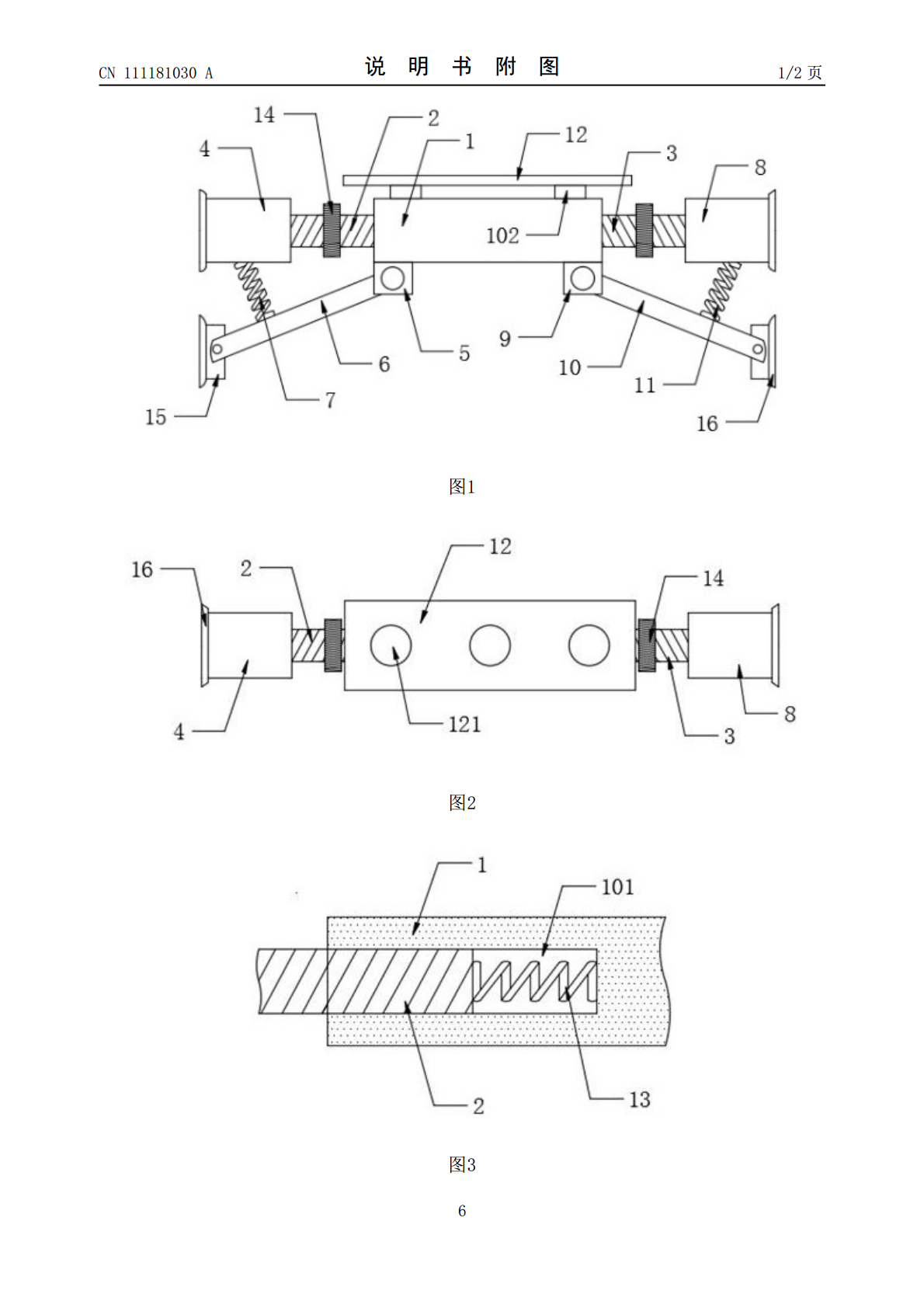

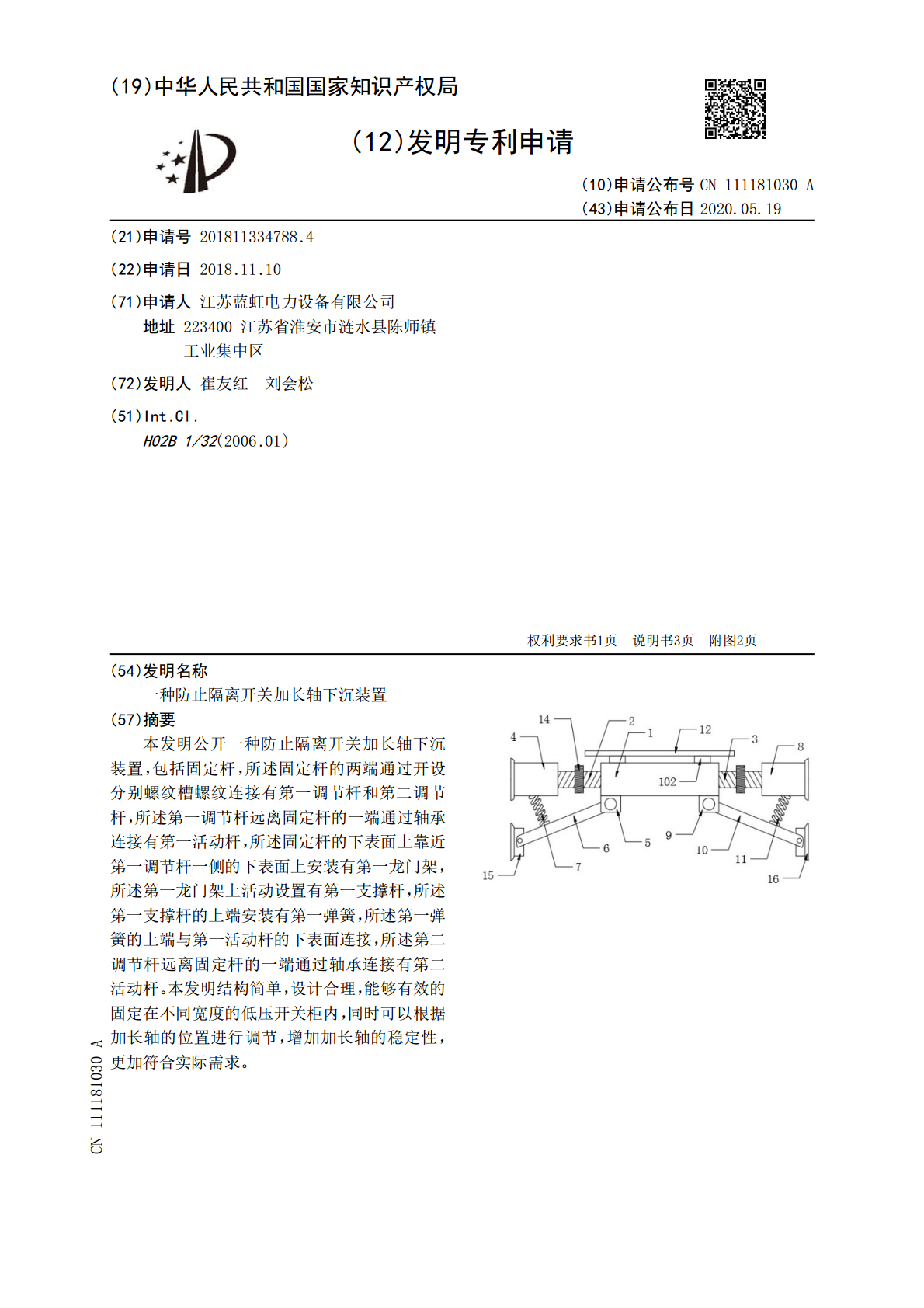

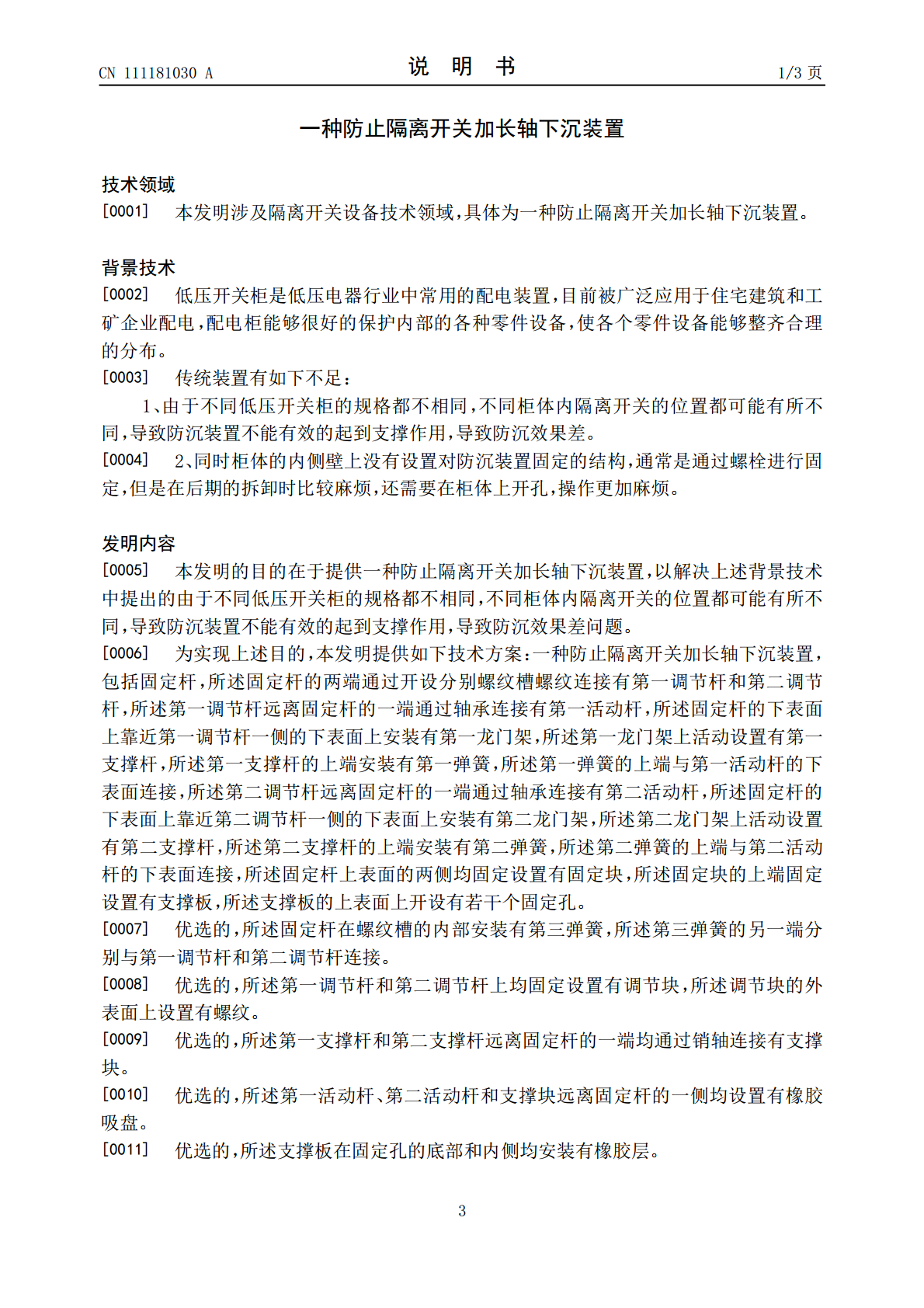

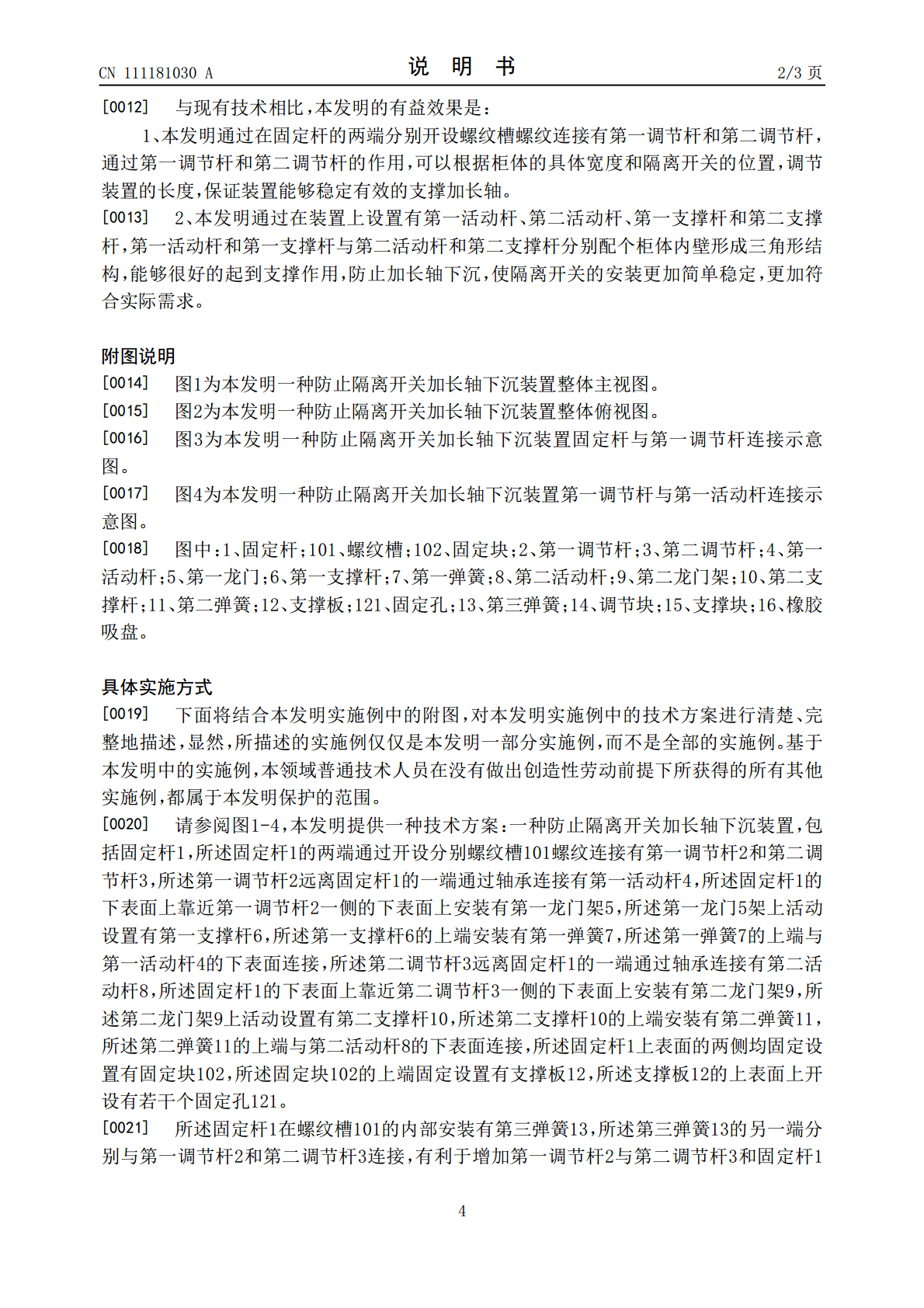

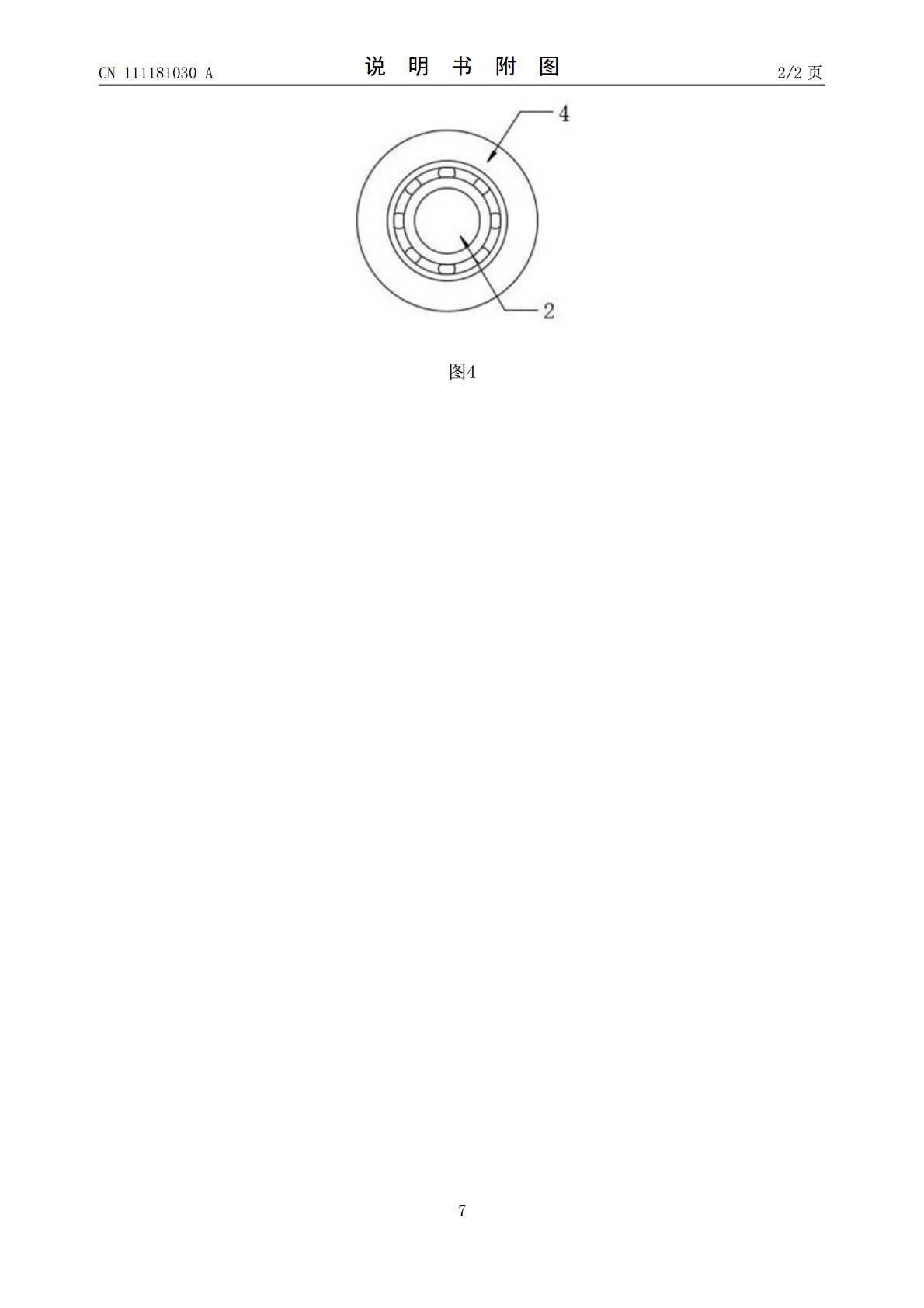

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111181030A(43)申请公布日2020.05.19(21)申请号201811334788.4(22)申请日2018.11.10(71)申请人江苏蓝虹电力设备有限公司地址223400江苏省淮安市涟水县陈师镇工业集中区(72)发明人崔友红刘会松(51)Int.Cl.H02B1/32(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种防止隔离开关加长轴下沉装置(57)摘要本发明公开一种防止隔离开关加长轴下沉装置，包括固定杆，所述固定杆的两端通过开设分别螺纹槽螺纹连接有第一调节杆和第二调节杆，所述第一调节杆远离固定杆的一端通过轴承连接有第一活动杆，所述固定杆的下表面上靠近第一调节杆一侧的下表面上安装有第一龙门架，所述第一龙门架上活动设置有第一支撑杆，所述第一支撑杆的上端安装有第一弹簧，所述第一弹簧的上端与第一活动杆的下表面连接，所述第二调节杆远离固定杆的一端通过轴承连接有第二活动杆。本发明结构简单，设计合理，能够有效的固定在不同宽度的低压开关柜内，同时可以根据加长轴的位置进行调节，增加加长轴的稳定性，更加符合实际需求。CN111181030ACN111181030A权利要求书1/1页1.一种防止隔离开关加长轴下沉装置，包括固定杆（1），其特征在于：所述固定杆（1）的两端通过开设分别螺纹槽（101）螺纹连接有第一调节杆（2）和第二调节杆（3），所述第一调节杆（2）远离固定杆（1）的一端通过轴承连接有第一活动杆（4），所述固定杆（1）的下表面上靠近第一调节杆（2）一侧的下表面上安装有第一龙门架（5），所述第一龙门（5）架上活动设置有第一支撑杆（6），所述第一支撑杆（6）的上端安装有第一弹簧（7），所述第一弹簧（7）的上端与第一活动杆（4）的下表面连接，所述第二调节杆（3）远离固定杆（1）的一端通过轴承连接有第二活动杆（8），所述固定杆（1）的下表面上靠近第二调节杆（3）一侧的下表面上安装有第二龙门架（9），所述第二龙门架（9）上活动设置有第二支撑杆（10），所述第二支撑杆（10）的上端安装有第二弹簧（11），所述第二弹簧（11）的上端与第二活动杆（8）的下表面连接，所述固定杆（1）上表面的两侧均固定设置有固定块（102），所述固定块（102）的上端固定设置有支撑板（12），所述支撑板（12）的上表面上开设有若干个固定孔（121）。2.根据权利要求1所述的一种防止隔离开关加长轴下沉装置，其特征在于：所述固定杆（1）在螺纹槽（101）的内部安装有第三弹簧（13），所述第三弹簧（13）的另一端分别与第一调节杆（2）和第二调节杆（3）连接。3.根据权利要求1所述的一种防止隔离开关加长轴下沉装置，其特征在于：所述第一调节杆（2）和第二调节杆（3）上均固定设置有调节块（14），所述调节块（14）的外表面上设置有螺纹。4.根据权利要1求所述的一种防止隔离开关加长轴下沉装置，其特征在于：所述第一支撑杆（6）和第二支撑杆（10）远离固定杆（1）的一端均通过销轴连接有支撑块（15）。5.根据权利要求1或4所述的一种防止隔离开关加长轴下沉装置，其特征在于：所述第一活动杆（4）、第二活动杆（8）和支撑块（15）远离固定杆（1）的一侧均设置有橡胶吸盘（16）。6.根据权利要求1所述的一种防止隔离开关加长轴下沉装置，其特征在于：所述支撑板（12）在固定孔（121）的底部和内侧均安装有橡胶层。2CN111181030A说明书1/3页一种防止隔离开关加长轴下沉装置技术领域[0001]本发明涉及隔离开关设备技术领域，具体为一种防止隔离开关加长轴下沉装置。背景技术[0002]低压开关柜是低压电器行业中常用的配电装置，目前被广泛应用于住宅建筑和工矿企业配电，配电柜能够很好的保护内部的各种零件设备，使各个零件设备能够整齐合理的分布。[0003]传统装置有如下不足：1、由于不同低压开关柜的规格都不相同，不同柜体内隔离开关的位置都可能有所不同，导致防沉装置不能有效的起到支撑作用，导致防沉效果差。[0004]2、同时柜体的内侧壁上没有设置对防沉装置固定的结构，通常是通过螺栓进行固定，但是在后期的拆卸时比较麻烦，还需要在柜体上开孔，操作更加麻烦。发明内容[0005]本发明的目的在于提供一种防止隔离开关加长轴下沉装置，以解决上述背景技术中提出的由于不同低压开关柜的规格都不相同，不同柜体内隔离开关的位置都可能有所不同，导致防沉装置不能有效的起到支撑作用，导致防沉效果差问题。[0006]为实现上述目的，本发明提供如下技术方案：一种防止隔离开关加长轴下沉装置，包括固定杆，所述固定杆的两端通过开设分别螺纹槽螺纹连接有第一调节杆和第二调节杆，所述第一调节杆远离固定杆的一端通过轴承连接有第一活动杆
