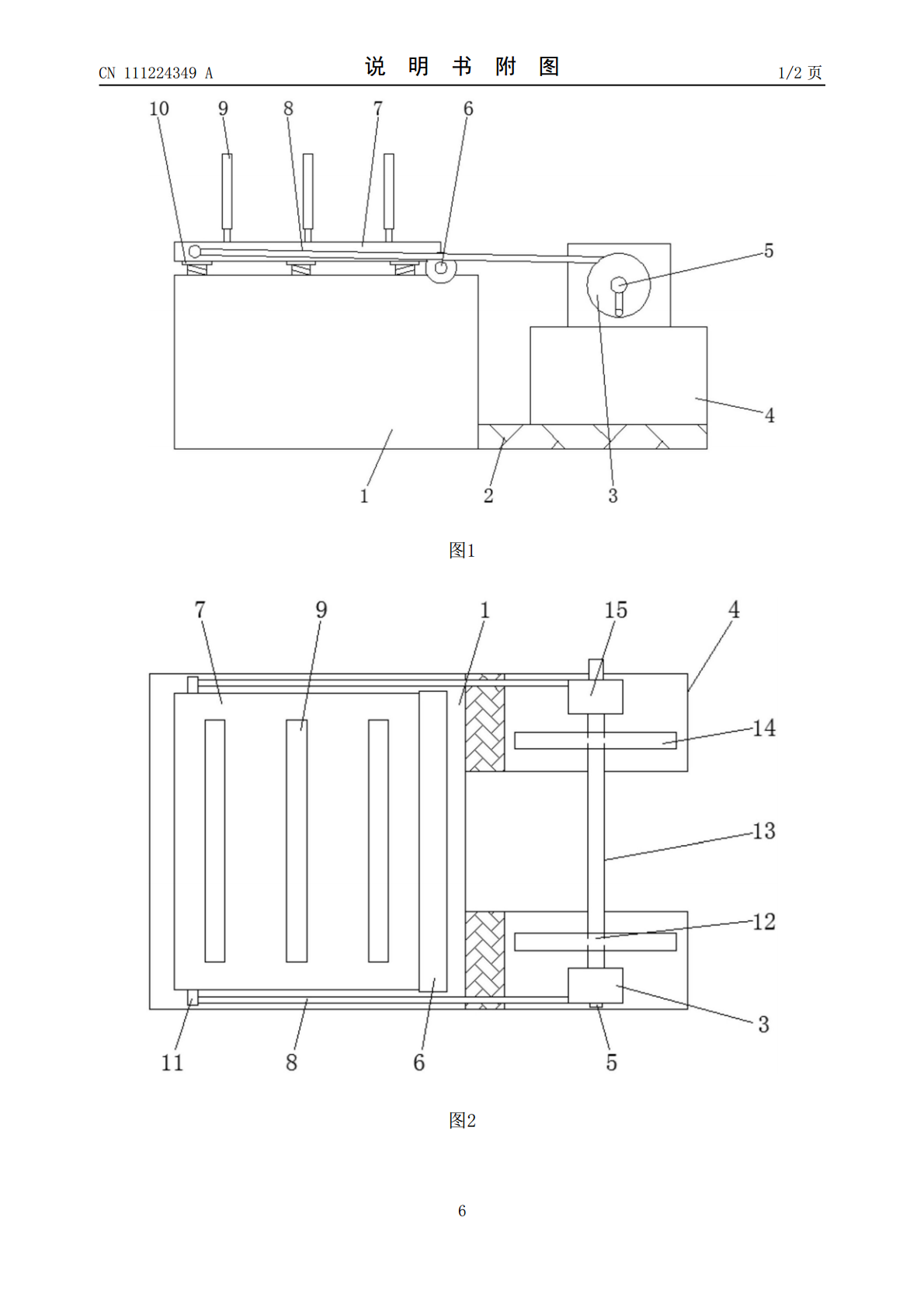

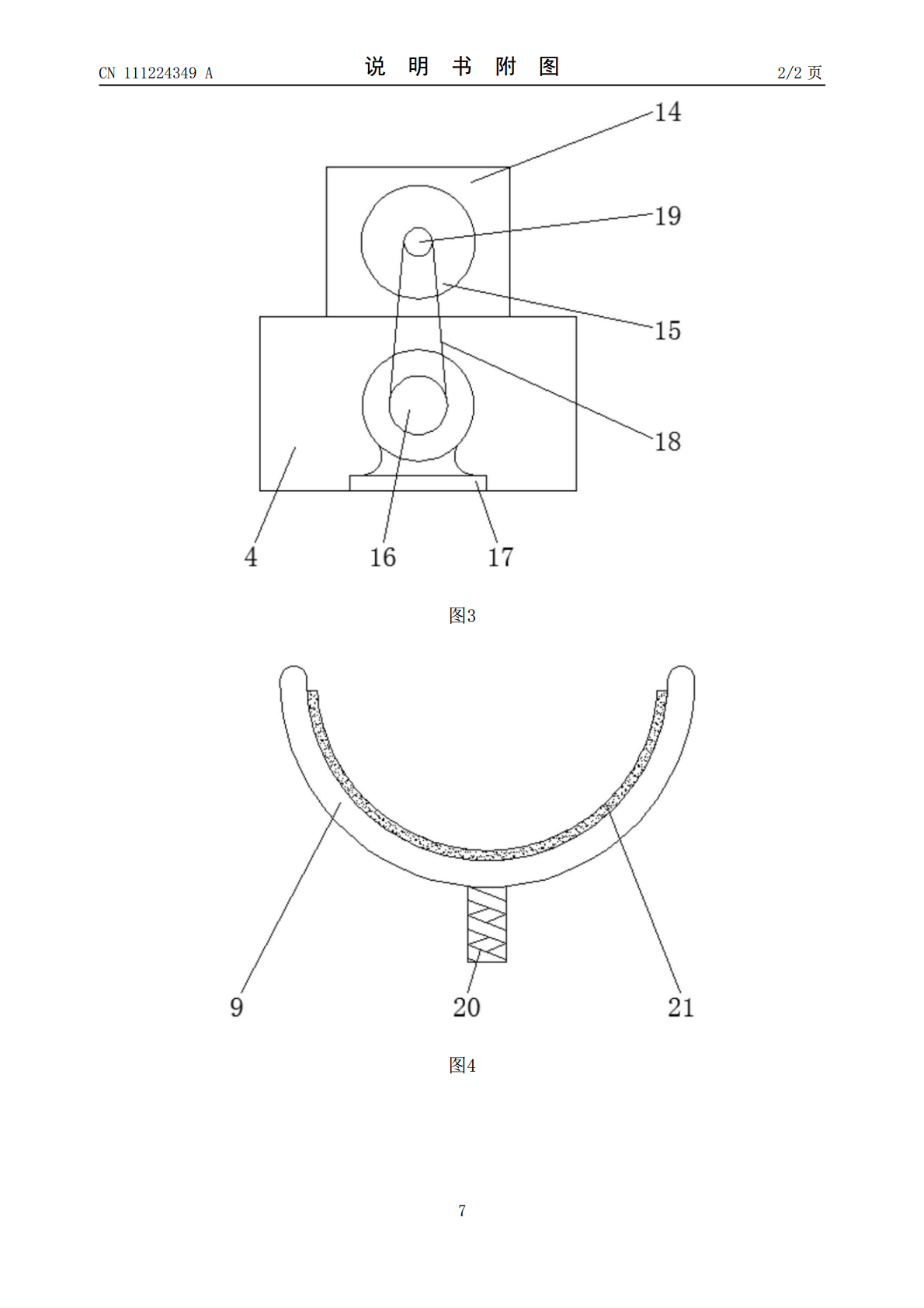

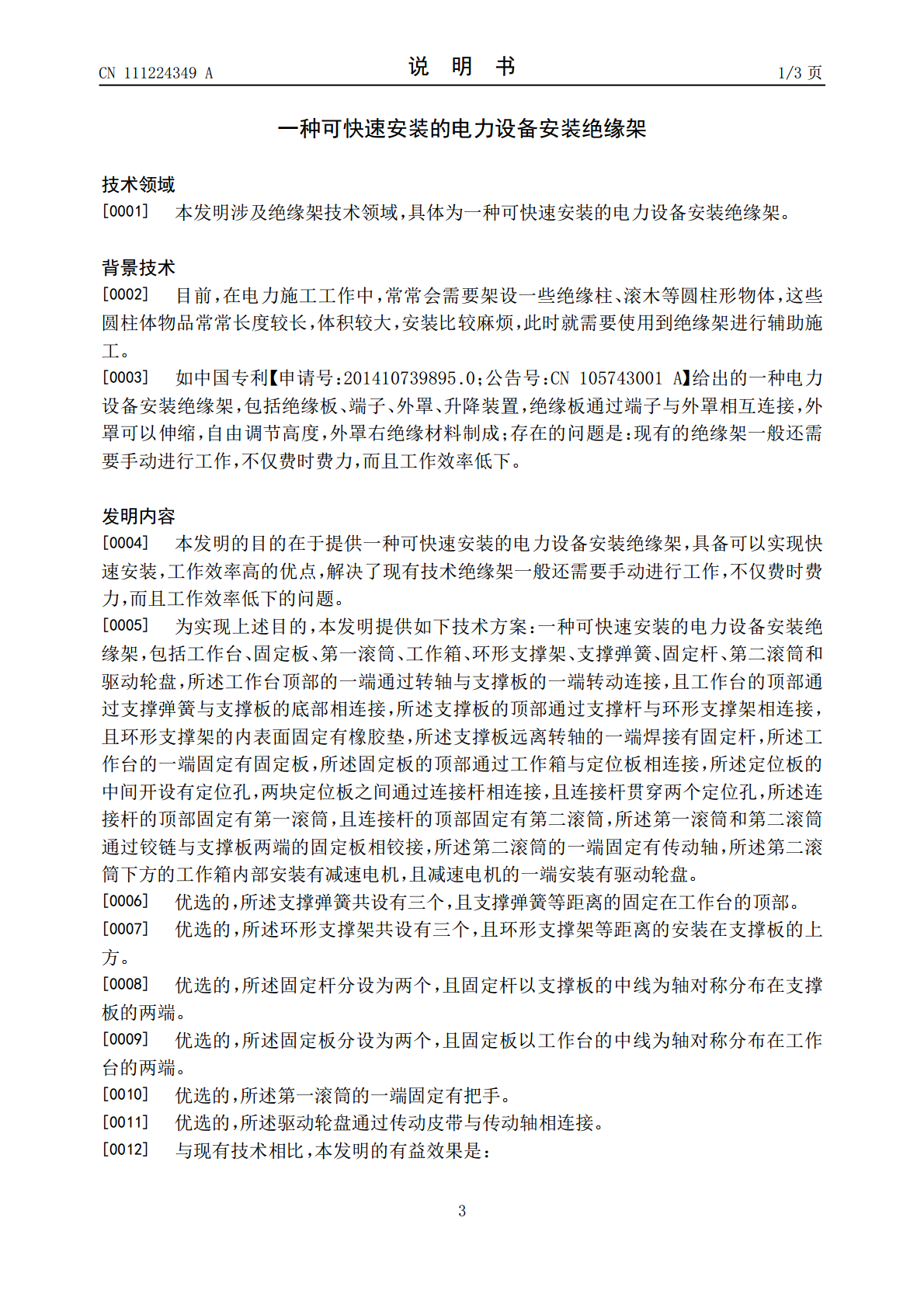

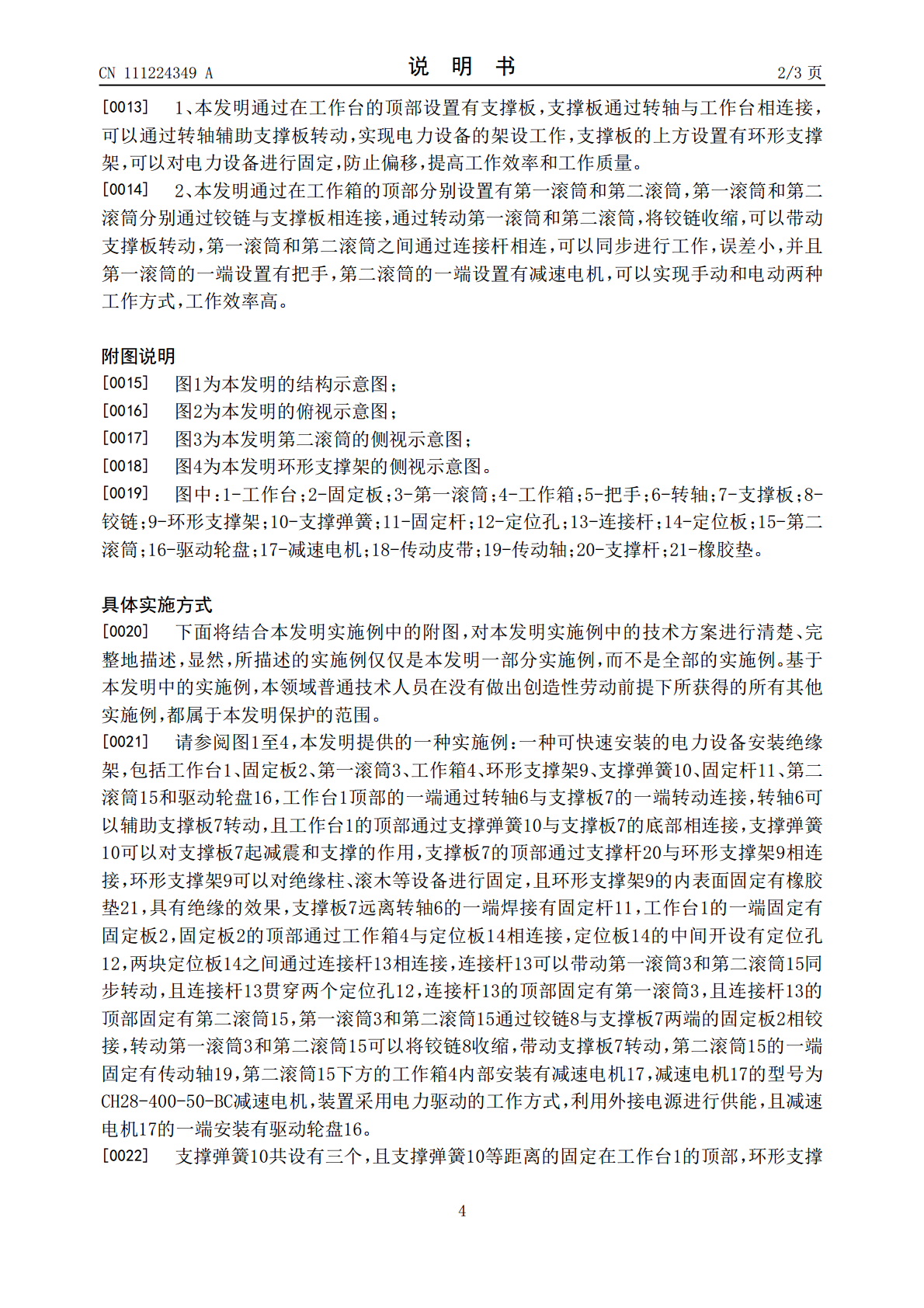

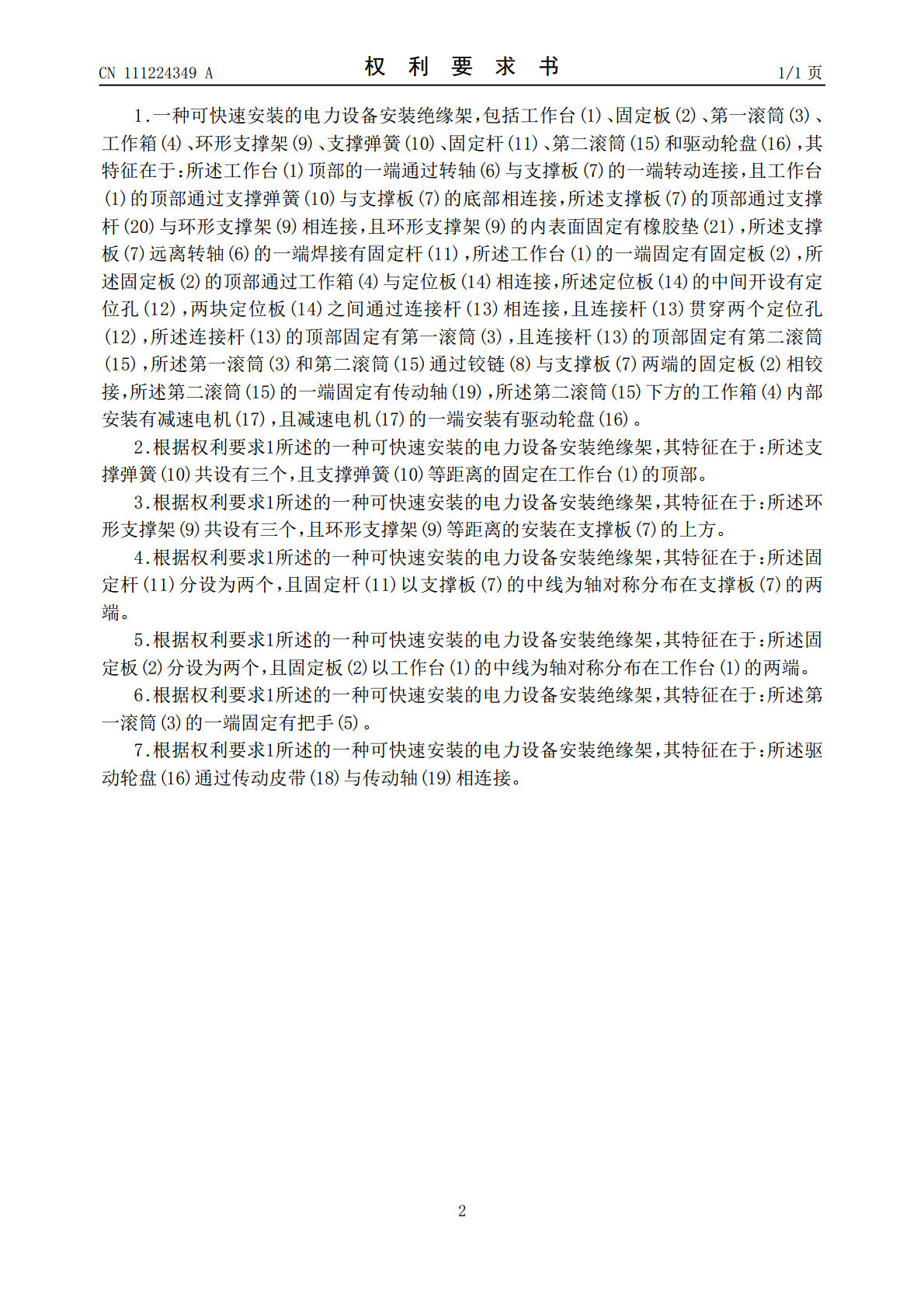

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111224349A(43)申请公布日2020.06.02(21)申请号201811406068.4(22)申请日2018.11.23(71)申请人大连龙腾流体设备有限公司地址116039辽宁省大连市甘井子区辛寨子镇小辛寨子村(72)发明人王忠阳徐荣陈东国关鹏马玉歌(74)专利代理机构北京劲创知识产权代理事务所(普通合伙)11589代理人张铁兰(51)Int.Cl.H02G1/04(2006.01)H02B3/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种可快速安装的电力设备安装绝缘架(57)摘要本发明公开了一种可快速安装的电力设备安装绝缘架，包括工作台、固定板、第一滚筒、工作箱、环形支撑架、支撑弹簧、固定杆、第二滚筒和驱动轮盘，所述工作台顶部的一端通过转轴与支撑板的一端转动连接，所述支撑板的顶部通过支撑杆与环形支撑架相连接，所述支撑板远离转轴的一端焊接有固定杆，所述工作台的一端固定有固定板，所述固定板的顶部通过工作箱与定位板相连接，两块定位板之间通过连接杆相连接，所述连接杆的顶部固定有第一滚筒，且连接杆的顶部固定有第二滚筒，所述第一滚筒和第二滚筒通过铰链与支撑板两端的固定板相铰接。本发明通过在工作箱的顶部分别设置有第一滚筒和第二滚筒，可以通过铰链带动支撑板工作，工作效率高。CN111224349ACN111224349A权利要求书1/1页1.一种可快速安装的电力设备安装绝缘架，包括工作台(1)、固定板(2)、第一滚筒(3)、工作箱(4)、环形支撑架(9)、支撑弹簧(10)、固定杆(11)、第二滚筒(15)和驱动轮盘(16)，其特征在于：所述工作台(1)顶部的一端通过转轴(6)与支撑板(7)的一端转动连接，且工作台(1)的顶部通过支撑弹簧(10)与支撑板(7)的底部相连接，所述支撑板(7)的顶部通过支撑杆(20)与环形支撑架(9)相连接，且环形支撑架(9)的内表面固定有橡胶垫(21)，所述支撑板(7)远离转轴(6)的一端焊接有固定杆(11)，所述工作台(1)的一端固定有固定板(2)，所述固定板(2)的顶部通过工作箱(4)与定位板(14)相连接，所述定位板(14)的中间开设有定位孔(12)，两块定位板(14)之间通过连接杆(13)相连接，且连接杆(13)贯穿两个定位孔(12)，所述连接杆(13)的顶部固定有第一滚筒(3)，且连接杆(13)的顶部固定有第二滚筒(15)，所述第一滚筒(3)和第二滚筒(15)通过铰链(8)与支撑板(7)两端的固定板(2)相铰接，所述第二滚筒(15)的一端固定有传动轴(19)，所述第二滚筒(15)下方的工作箱(4)内部安装有减速电机(17)，且减速电机(17)的一端安装有驱动轮盘(16)。2.根据权利要求1所述的一种可快速安装的电力设备安装绝缘架，其特征在于：所述支撑弹簧(10)共设有三个，且支撑弹簧(10)等距离的固定在工作台(1)的顶部。3.根据权利要求1所述的一种可快速安装的电力设备安装绝缘架，其特征在于：所述环形支撑架(9)共设有三个，且环形支撑架(9)等距离的安装在支撑板(7)的上方。4.根据权利要求1所述的一种可快速安装的电力设备安装绝缘架，其特征在于：所述固定杆(11)分设为两个，且固定杆(11)以支撑板(7)的中线为轴对称分布在支撑板(7)的两端。5.根据权利要求1所述的一种可快速安装的电力设备安装绝缘架，其特征在于：所述固定板(2)分设为两个，且固定板(2)以工作台(1)的中线为轴对称分布在工作台(1)的两端。6.根据权利要求1所述的一种可快速安装的电力设备安装绝缘架，其特征在于：所述第一滚筒(3)的一端固定有把手(5)。7.根据权利要求1所述的一种可快速安装的电力设备安装绝缘架，其特征在于：所述驱动轮盘(16)通过传动皮带(18)与传动轴(19)相连接。2CN111224349A说明书1/3页一种可快速安装的电力设备安装绝缘架技术领域[0001]本发明涉及绝缘架技术领域，具体为一种可快速安装的电力设备安装绝缘架。背景技术[0002]目前，在电力施工工作中，常常会需要架设一些绝缘柱、滚木等圆柱形物体，这些圆柱体物品常常长度较长，体积较大，安装比较麻烦，此时就需要使用到绝缘架进行辅助施工。[0003]如中国专利【申请号：201410739895.0；公告号：CN105743001A】给出的一种电力设备安装绝缘架，包括绝缘板、端子、外罩、升降装置，绝缘板通过端子与外罩相互连接，外罩可以伸缩，自由调节高度，外罩右绝缘材料制成；存在的问题是：现有的绝缘架一般还需要手动进行工作，不仅费时费力，而且工作效率低下。发明内容[0004]本发明的目的在于提供一种可快速安装的电力设备安装绝缘架，具备可
