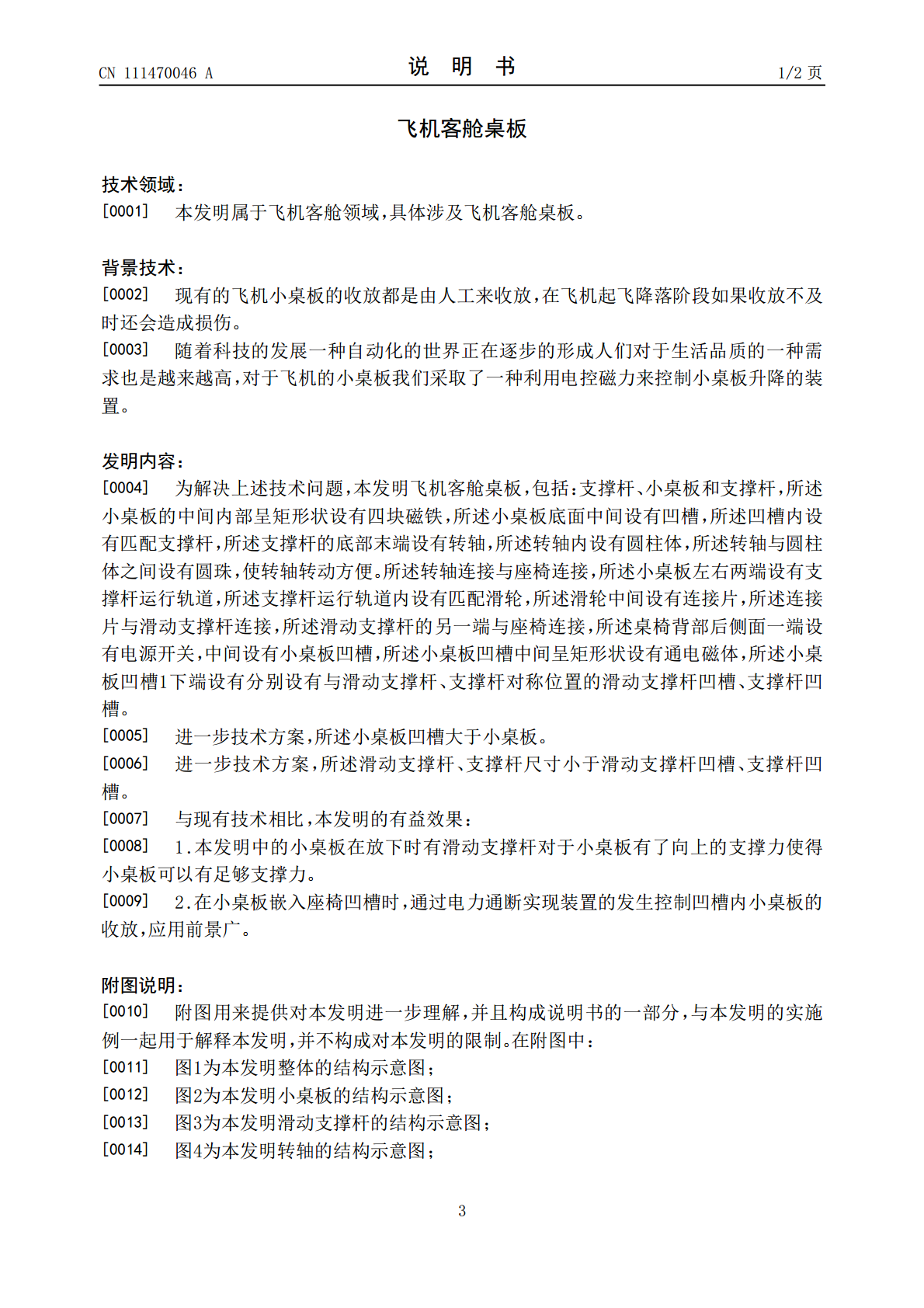

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111470046A(43)申请公布日2020.07.31(21)申请号202010483329.3(22)申请日2020.06.01(71)申请人南京工业职业技术学院地址210023江苏省南京市仙林大学城羊山北路1号(72)发明人顾嘉亮赵艳启(74)专利代理机构南京德铭知识产权代理事务所(普通合伙)32362代理人奚鎏(51)Int.Cl.B64D11/06(2006.01)权利要求书1页说明书2页附图3页(54)发明名称飞机客舱桌板(57)摘要本发明公开了一种飞机客舱桌板,属于对飞机客舱改造技术领域,包括用于安装在小桌板里的支撑杆和活动支撑杆以及前面的座椅,所述的小桌板的内部设有两根支撑杆,所述支撑杆中含有四块磁铁,所述的座椅中对应小桌板相同的位置有四块磁体,所述的座椅中通过电路的通断电,从而控制电磁铁磁性,继而控制支撑杆的抬起与放下,所述的活动支撑杆与小桌板由一处滑轮相连,所述滑轮位于小桌板里随着小桌板的放下滑动以达到支撑保障的作用。本发明通过电机运转控制机械臂控制桌板升起与放下,可以由乘客自己控制桌板升起与降落,结构简单,安全高效。CN111470046ACN111470046A权利要求书1/1页1.飞机客舱桌板,其特征在于,包括:支撑杆、小桌板和支撑杆,所述小桌板的中间内部呈矩形状设有四块磁铁,所述小桌板底面中间设有凹槽,所述凹槽内设有匹配支撑杆,所述支撑杆的底部末端设有转轴,所述转轴内设有圆柱体,所述转轴与圆柱体之间设有圆珠,使转轴转动方便。所述转轴连接与座椅连接,所述小桌板左右两端设有支撑杆运行轨道,所述支撑杆运行轨道内设有匹配滑轮,所述滑轮中间设有连接片,所述连接片与滑动支撑杆连接,所述滑动支撑杆的另一端与座椅连接,所述桌椅背部后侧面一端设有电源开关,中间设有小桌板凹槽,所述小桌板凹槽中间呈矩形状设有通电磁体,所述小桌板凹槽1下端设有分别设有与滑动支撑杆、支撑杆对称位置的滑动支撑杆凹槽、支撑杆凹槽。2.根据权利要求1所述的飞机客舱桌板,其特征在于:所述小桌板凹槽大于小桌板。3.根据权利要求1所述的飞机客舱桌板,其特征在于:所述滑动支撑杆、支撑杆尺寸小于滑动支撑杆凹槽、支撑杆凹槽。2CN111470046A说明书1/2页飞机客舱桌板技术领域:[0001]本发明属于飞机客舱领域,具体涉及飞机客舱桌板。背景技术:[0002]现有的飞机小桌板的收放都是由人工来收放,在飞机起飞降落阶段如果收放不及时还会造成损伤。[0003]随着科技的发展一种自动化的世界正在逐步的形成人们对于生活品质的一种需求也是越来越高,对于飞机的小桌板我们采取了一种利用电控磁力来控制小桌板升降的装置。发明内容:[0004]为解决上述技术问题,本发明飞机客舱桌板,包括:支撑杆、小桌板和支撑杆,所述小桌板的中间内部呈矩形状设有四块磁铁,所述小桌板底面中间设有凹槽,所述凹槽内设有匹配支撑杆,所述支撑杆的底部末端设有转轴,所述转轴内设有圆柱体,所述转轴与圆柱体之间设有圆珠,使转轴转动方便。所述转轴连接与座椅连接,所述小桌板左右两端设有支撑杆运行轨道,所述支撑杆运行轨道内设有匹配滑轮,所述滑轮中间设有连接片,所述连接片与滑动支撑杆连接,所述滑动支撑杆的另一端与座椅连接,所述桌椅背部后侧面一端设有电源开关,中间设有小桌板凹槽,所述小桌板凹槽中间呈矩形状设有通电磁体,所述小桌板凹槽1下端设有分别设有与滑动支撑杆、支撑杆对称位置的滑动支撑杆凹槽、支撑杆凹槽。[0005]进一步技术方案,所述小桌板凹槽大于小桌板。[0006]进一步技术方案,所述滑动支撑杆、支撑杆尺寸小于滑动支撑杆凹槽、支撑杆凹槽。[0007]与现有技术相比,本发明的有益效果:[0008]1.本发明中的小桌板在放下时有滑动支撑杆对于小桌板有了向上的支撑力使得小桌板可以有足够支撑力。[0009]2.在小桌板嵌入座椅凹槽时,通过电力通断实现装置的发生控制凹槽内小桌板的收放,应用前景广。附图说明:[0010]附图用来提供对本发明进一步理解,并且构成说明书的一部分,与本发明的实施例一起用于解释本发明,并不构成对本发明的限制。在附图中:[0011]图1为本发明整体的结构示意图;[0012]图2为本发明小桌板的结构示意图;[0013]图3为本发明滑动支撑杆的结构示意图;[0014]图4为本发明转轴的结构示意图;3CN111470046A说明书2/2页[0015]图5为本发明转轴的细节图;[0016]图6为本发明整体示意图;[0017]图中:1-小桌板凹槽;2-通电磁体;3-小桌板;4-磁体;5-支撑杆;6-转轴;7-圆柱体;8-圆珠;9-支撑杆运行轨道;10-滑轮;11-连接片;12-滑动支撑杆;13-滑动支撑杆凹槽;14-支撑杆凹槽;1
